乘用车螺旋弹簧式液压减震悬架三维设计

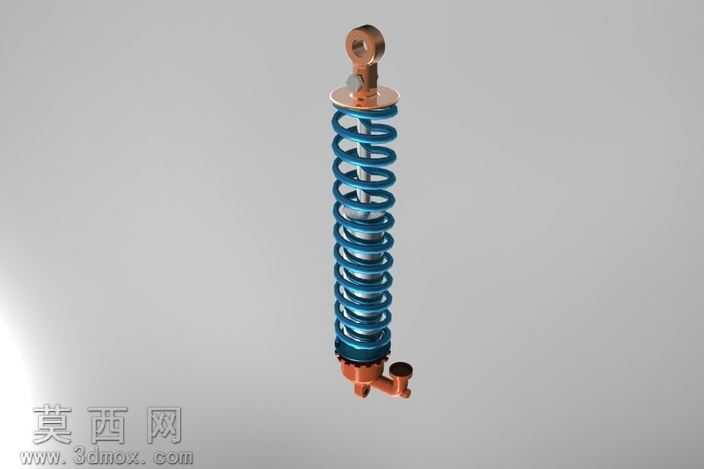

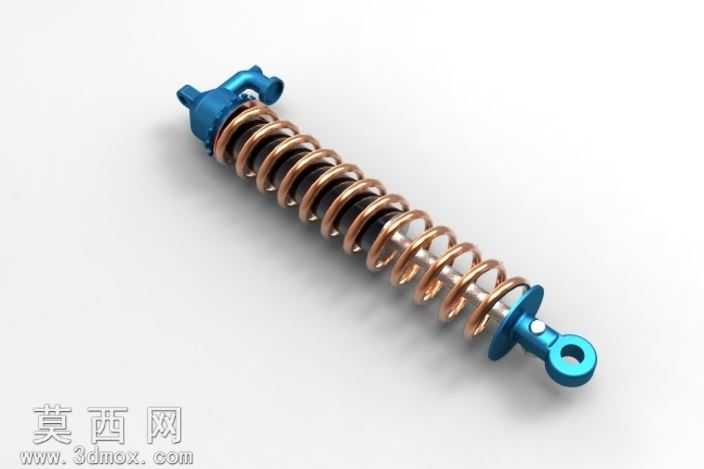

本作品为乘用车配套的螺旋弹簧与液压阻尼集成式悬架三维建模成果，建模过程严格遵循汽车底盘悬架的实际工程设计逻辑，首先完成整体装配基准的搭建，以减震器的中心轴线作为主装配参考，依次拆分出上安装吊耳、阻尼缸筒、活塞杆、下连接吊耳、螺旋弹簧、上下弹簧座、密封端盖等独立零部件，每个零部件的建模均从草图绘制阶段就严格匹配实际部件的尺寸比例与结构特征。在阻尼缸筒的建模中，还原了内部液压腔的壁厚结构、外部与弹簧座配合的定位台阶，上端的安装吊耳设计为带衬套安装孔的叉形结构，匹配车身侧的安装点位，下端吊耳为单耳带孔结构，适配转向节侧的连接需求，吊耳与缸筒、活塞杆的连接过渡位置做了符合工程实际的圆角处理，避免应力集中的结构缺陷。螺旋弹簧部分采用可变螺距的建模参数设置，还原真实悬架弹簧不同工况下的刚度特性，弹簧两端的并圈结构做了磨平处理的细节还原，保证弹簧与上下弹簧座的贴合度符合装配要求，弹簧表面的金属质感通过材质参数调整实现，还原铜色弹簧钢的金属光泽与细微的表面拉丝纹理，阻尼缸体与吊耳部分采用蓝色金属漆材质，模拟实际零部件的电泳涂装外观，金属漆面的反光度、粗糙度参数经过多轮调整，渲染后呈现出真实工业零部件的质感。整体装配过程严格按照实际生产的装配顺序进行，添加了符合机械运动逻辑的配合约束，活塞杆与缸筒之间设置轴向滑动约束，弹簧设置可压缩的柔性装配参考，上下吊耳的安装孔保留了衬套安装的间隙空间，还原真实悬架的运动自由度。建模过程中对各个部件的连接结构做了细节优化，比如弹簧座与缸筒的卡接结构、活塞杆端部的密封结构、吊耳安装孔的倒角细节都做了精准还原，既保证模型外观的写实度，也能清晰展现悬架的内部结构与工作原理，可用于汽车底盘结构教学、悬架方案展示、零部件装配验证等场景，渲染阶段采用柔和的影棚布光，突出金属部件的质感与结构轮廓，让整个悬架模型的结构层次清晰可见，各个部件的衔接关系一目了然。
