带导向杆的圆柱螺旋减震悬架组件

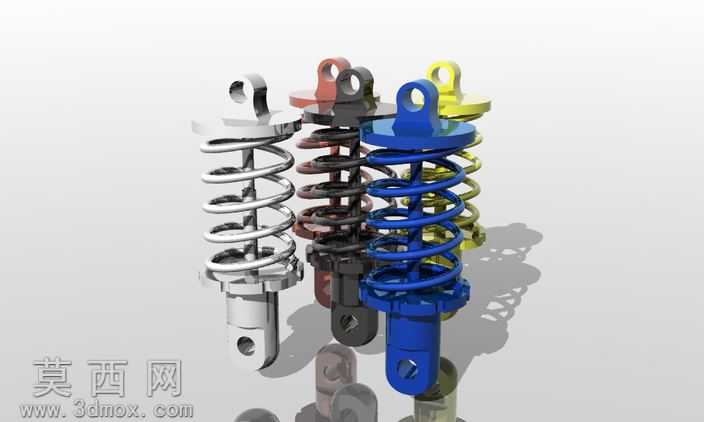

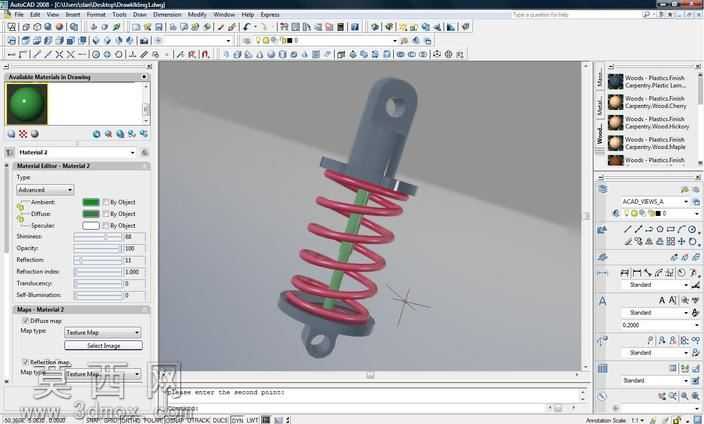

该作品为带导向限位结构的圆柱螺旋弹簧减震组件，建模过程以参数化设计为核心逻辑，首先完成核心功能部件的结构搭建：先绘制中心导向杆的回转截面轮廓，通过回转特征生成杆体基础形态，再依次切削加工出两端的安装定位轴段、中部的弹簧限位凸台结构，保证导向杆可对弹簧的伸缩运动形成径向约束，避免弹簧受压时出现侧向弯折失稳的问题。随后进行螺旋弹簧的建模，通过设定匹配导向杆直径的螺旋线路径，绘制符合线径要求的圆形截面沿路径扫描生成弹簧实体，调整弹簧的有效圈数、节距参数匹配组件的额定缓冲行程，让弹簧两端的支撑圈可紧密贴合两端的安装座端面，保证受力均匀。两端的安装座采用拉伸加切削的方式建模，分别设计出与导向杆端部配合的安装孔、与弹簧端部贴合的环形限位面，以及用于外接固定的连接结构，让整个组件可直接适配对应安装场景完成装配。材质与渲染阶段，为中心导向杆与两端安装座赋予哑光金属钢材质，调整粗糙度参数模拟经过机加工后的金属表面质感，边缘处添加细微的倒角高光效果还原真实机加工零件的细节；为螺旋弹簧赋予深紫色的弹簧钢表面处理材质，添加细微的金属反光与表面纹理，区分弹簧与其他金属部件的视觉差异，同时还原弹簧经过表面处理后的真实质感。场景搭建采用渐变灰色背景，搭配柔和的侧上方主光源与底部补光，避免金属表面出现过强的反光遮挡结构细节，同时通过光影突出弹簧的螺旋轮廓、导向杆与安装座的配合间隙，清晰展现各部件的装配关系。设计过程中重点考量了部件间的配合精度，导向杆与安装座的配合段采用间隙配合参数，弹簧的内径与导向杆外径预留合理的活动间隙，既保证弹簧可沿导向杆顺畅伸缩，又不会出现过大的径向晃动，同时两端安装座的连接结构采用通用化的尺寸设计，可适配多数小型减震场景的安装需求，整体结构紧凑，功能逻辑清晰，完整还原了这类减震组件的真实结构与工作形态。
