多安装孔位泵阀类端盖米三维结构设计

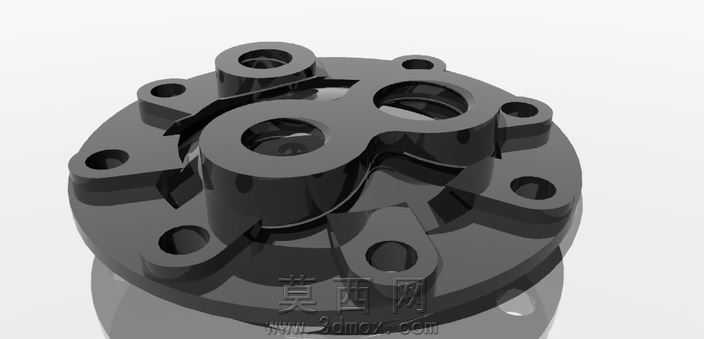

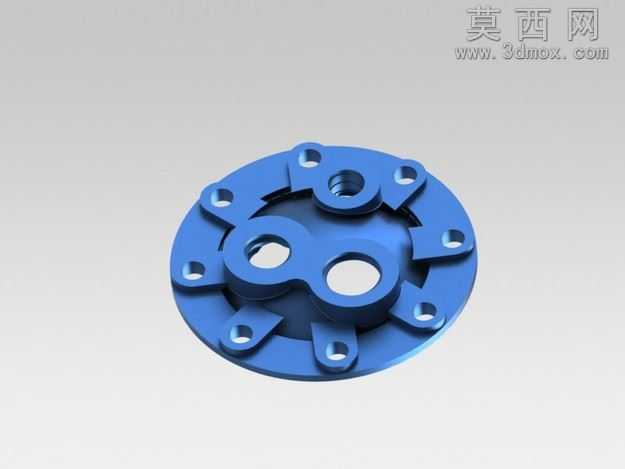

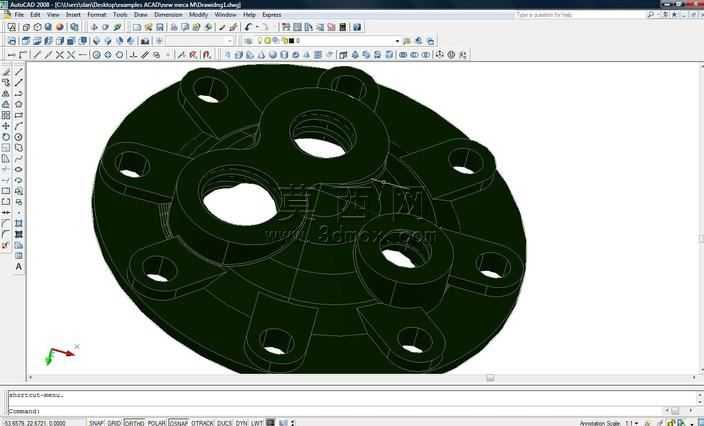

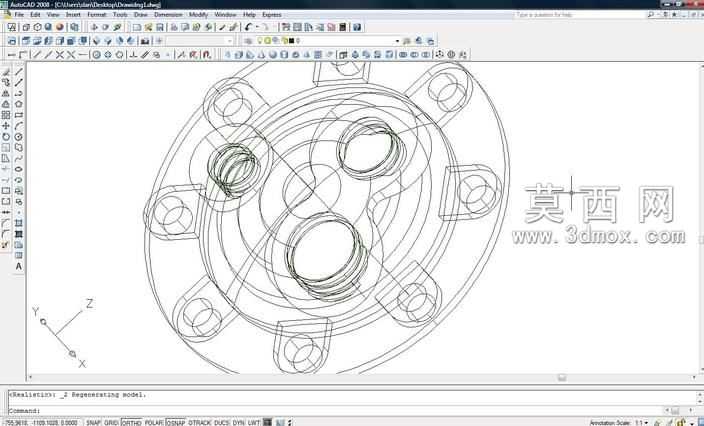

本作品为泵阀配套端盖类机械零件的三维建模成果，建模过程中以机械装配适配性为核心设计逻辑，首先依据端盖的实际装配需求确定整体外轮廓尺寸，采用回转体加凸台的组合结构作为基础造型，先绘制端盖主体的回转截面草图，通过旋转特征生成端盖的基座主体，保证基座的同轴度公差符合机械装配的通用要求。在主体结构基础上，针对端盖的功能需求进行特征细化：首先在端盖端面分布多组不同孔径的安装通孔，建模时严格遵循圆周分布与定位凸台的位置对应关系，每个安装孔都配套设计了沉头结构，用于容纳紧固件的头部，保证装配后紧固件不突出端面，避免干涉其他配套部件的安装。端盖中心区域设计了阶梯式的轴孔与流道配合结构，中心大孔用于穿过传动部件或连通介质流道，周边的异形凸台与弧形槽结构则用于对应配套泵体的定位销与密封槽位，建模时对弧形槽的过渡圆角做了统一处理，避免应力集中问题，同时保证密封件安装时的贴合度。材质渲染阶段选用了硬质工程塑料与金属质感结合的渲染方案，主体部分赋予深灰色哑光金属材质，模拟铸钢件经发黑处理的表面质感，孔位内壁与凸台边缘做了轻微的高光处理，还原机械加工后的表面光洁度效果，渲染时采用45度侧光打光，清晰展现各个孔位的深度、凸台的高度差以及弧形槽的轮廓结构，方便查看整体结构细节。设计过程中充分考虑了端盖的装配兼容性，所有安装孔的位置度、中心孔的同轴度都参考通用机械零部件的公差标准进行参数化设定，每个特征都保留了可编辑的参数，方便后续根据不同的泵阀型号调整孔位数量、孔径大小以及凸台的分布位置，模型的结构完全遵循机械加工的工艺要求，不存在无法加工的倒扣或薄壁结构，所有转角处都设置了符合加工要求的工艺圆角，既可以降低加工时的刀具损耗，也能提升零件的结构强度，避免使用过程中出现应力开裂的问题。
