斜齿圆柱螺旋齿轮三维参数化设计模型

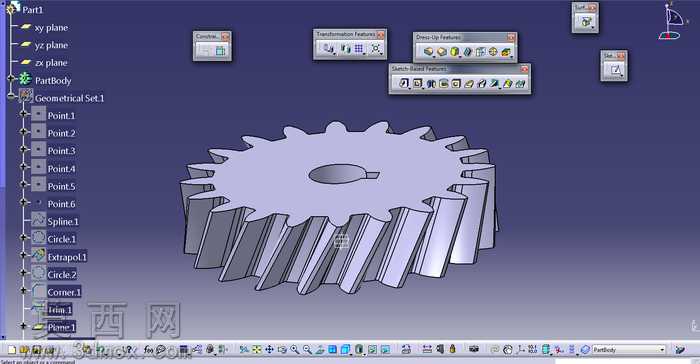

本模型为斜齿圆柱螺旋齿轮的三维参数化设计成果，建模过程依托三维设计软件完成，整体遵循机械传动齿轮的设计规范，还原了斜齿螺旋齿轮的完整结构特征。建模初期首先完成基准体系搭建，创建了正交的三个基准平面作为建模定位基础，后续依次通过参数化点位定义、螺旋样条曲线绘制、齿廓截面轮廓构建等步骤，完成单个轮齿的基础特征搭建。齿廓部分严格参考渐开线齿形的成型逻辑，通过轮廓偏移、拐角过渡、特征修剪等操作保证齿形的啮合精度，再结合螺旋线引导路径完成单个轮齿的扫掠成型，之后通过圆周阵列操作，按照设定的齿数完成全部轮齿的均匀排布，保证每个轮齿的螺旋角度、齿厚、齿距参数完全一致。齿轮基体部分采用回转特征完成主体结构搭建，中心位置设计有带键槽的安装轴孔，键槽的尺寸与位置符合传动件的安装配合要求，可实现与传动轴的周向固定，传递运动与扭矩。模型的材质设置为常用的合金结构钢材质，渲染过程中赋予了金属材质的基础质感，清晰呈现轮齿的螺旋走向、齿面的曲面形态、基体与轮齿的衔接过渡结构，无多余的冗余特征，各部分结构的尺寸比例协调。设计过程中重点考量了斜齿轮的传动特性，螺旋角的设置兼顾了传动平稳性与轴向力的平衡需求，齿根部分做了合理的圆角过渡处理，可有效降低应力集中风险，提升轮齿的承载能力。整个模型的特征树逻辑清晰，从基准点、基准曲线到实体特征、阵列特征的层级明确，参数可编辑性强，可通过修改齿数、模数、螺旋角、齿宽、轴孔直径等核心参数快速生成不同规格的螺旋齿轮模型，能够用于机械传动系统的结构验证、装配干涉检查、运动仿真分析等场景，也可作为机械设计教学过程中齿轮类零件建模的参考案例，帮助理解斜齿螺旋齿轮的结构特点与三维建模逻辑。
