气动悬臂式空气攻牙机结构设计

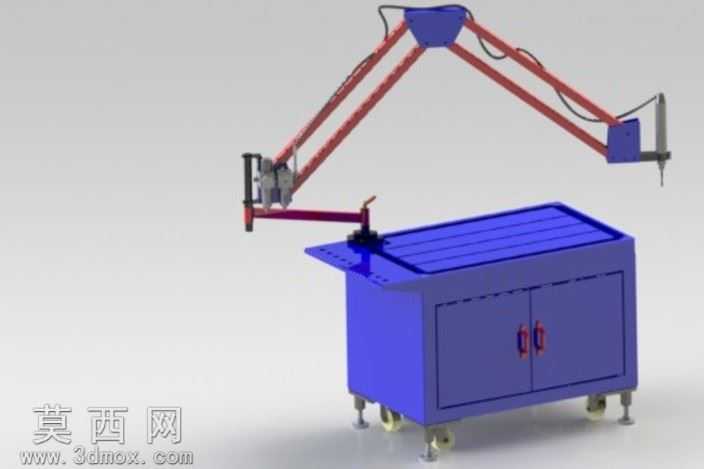

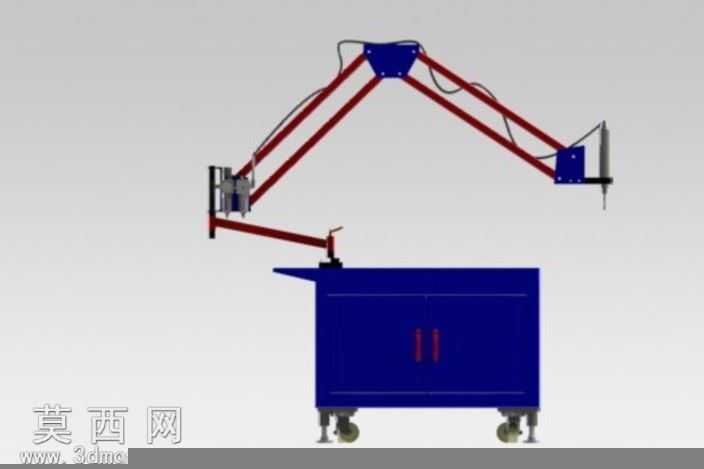

本作品为气动悬臂式空气攻牙机的三维建模设计，整体采用SolidWorks完成全参数化建模，通过装配体环境完成各零部件的配合约束，还原设备真实的运动逻辑与结构形态。建模过程中首先搭建底部柜体基座，采用钣金模块完成柜体外壳、双开门结构的建模，为柜门添加合页旋转配合，还原柜门开合的运动属性，底部脚轮与可调支撑脚分别采用旋转、螺旋配合，模拟设备移动与调平的功能特性。悬臂攻牙执行部分采用多段铰接臂结构，每段臂体通过拉伸、切除特征完成型材截面的构建，铰接位置添加同轴心、重合配合，还原悬臂多自由度转动的活动范围，臂体内部预留气动管路走线空间，通过扫描特征完成气动软管的建模，还原管路沿臂体排布的真实形态。攻牙执行头部分细化了气缸驱动结构、主轴进给机构与攻丝夹头的细节，气缸缸筒、活塞杆分别采用回转类特征建模，添加活塞往复运动的限位配合，还原气动驱动主轴升降攻牙的动作逻辑。渲染阶段采用Keyshot完成材质与场景搭建，柜体部分赋予蓝色哑光金属烤漆材质，调整粗糙度参数还原工业设备漆面的质感，悬臂臂体赋予红色金属喷漆材质，与柜体形成视觉区分，铰接部位、气缸活塞杆、攻丝头赋予抛光不锈钢材质，还原金属加工件的光泽质感，脚轮部分采用橡胶与金属组合材质，还原工业脚轮的真实触感。场景搭建采用浅灰色无影背景，添加三点布光系统，主光从侧上方打亮设备主体，辅光弱化阴影死黑区域，轮廓光勾勒悬臂边缘轮廓，最终渲染图清晰展现设备的整体结构、各部件连接关系与外观质感。设计思路上针对传统手动攻牙效率低、垂直精度难保证的问题，采用气动驱动配合多自由度悬臂结构，既可以覆盖工作台面的大范围加工区域，又能通过气缸稳定的进给行程保证攻牙深度一致性，底部柜体兼顾设备配重、工具存储与工作台面支撑功能，可移动脚轮配合可调支撑脚兼顾设备转场灵活性与加工时的稳定性，整体结构紧凑，符合小型五金加工场景的螺纹加工需求，建模过程中所有配合均经过干涉检查，确保各运动部件无碰撞，可直接用于工程图导出、结构优化与运动仿真参考。
