锯齿状六角法兰头螺栓三维建模作品

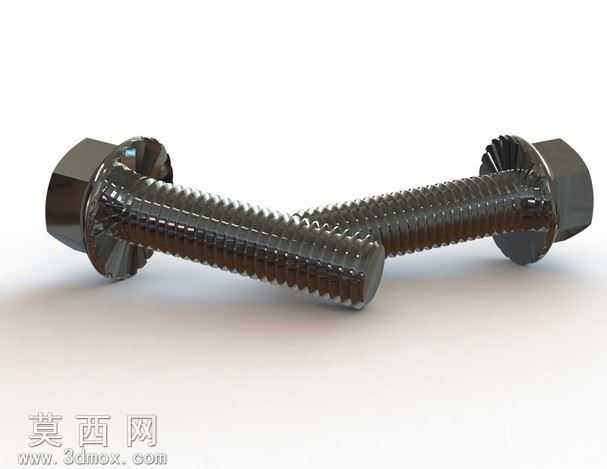

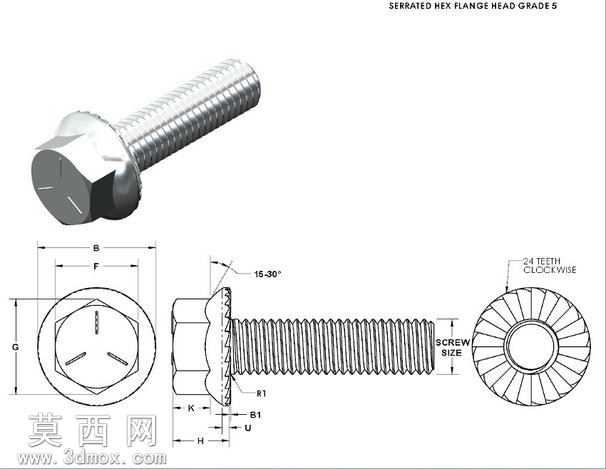

本作品为锯齿状六角法兰头螺栓的三维参数化建模成果，建模过程严格遵循紧固件设计规范，完整还原该类螺栓的全部结构特征。建模初始阶段先梳理螺栓各部分尺寸关联逻辑，以螺栓公称轴线为全局基准轴，先绘制六角头部的截面轮廓，通过拉伸特征生成六角头基体，随后在六角头与螺杆衔接位置构建法兰盘结构，精准绘制法兰盘端面的24齿顺时针锯齿锁紧结构，每一个锯齿的齿形角度、齿高、齿距均严格对应标准设计参数，通过圆周阵列特征完成整圈锯齿的排布，保证齿形均匀分布、啮合锁紧性能的结构合理性。螺杆部分采用螺旋扫描特征生成连续的标准外螺纹，螺纹牙型角、螺距、牙顶牙底圆弧过渡均符合通用紧固件的尺寸规范，同时对螺杆与法兰盘衔接的过渡圆角R1进行精细化处理，还原真实螺栓的应力释放结构，避免应力集中的结构缺陷。建模全程采用全参数化驱动设计，各部分尺寸通过全局参数关联，可快速适配不同公称直径、不同螺杆长度的同类型螺栓建模需求，大幅提升同系列零件的建模效率。材质渲染阶段，为螺栓赋予合金钢金属材质，调整金属粗糙度、反射率参数，还原高强度钢制螺栓的真实金属质感，对螺纹牙面、法兰锯齿面做细微的粗糙度差异化处理，区分加工面与非加工面的视觉差异，同时搭配工程化的展示视角，既呈现螺栓的整体外观形态，也通过工程视图标注各关键尺寸位置，清晰展示六角头对边尺寸、法兰盘直径、螺杆长度、螺纹规格等核心结构参数。设计过程中重点考量法兰面锯齿的防松结构原理，通过精准的齿形建模还原该类螺栓无需额外垫圈即可实现锁紧防松的结构特性，所有倒角、退刀结构均按照实际机加工工艺进行设计，不存在工艺无法实现的突兀结构，模型可直接用于装配模拟、工程出图、3D打印样件验证等场景，完整覆盖该类紧固件从设计验证到生产参考的全流程使用需求。
