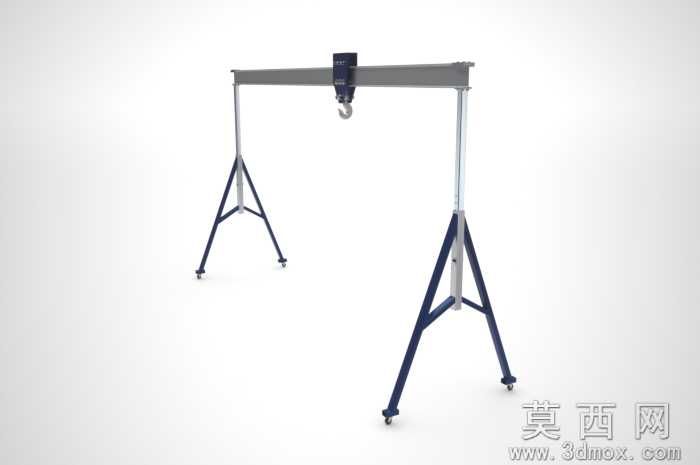

龙门式起重吊机三维结构设计模型

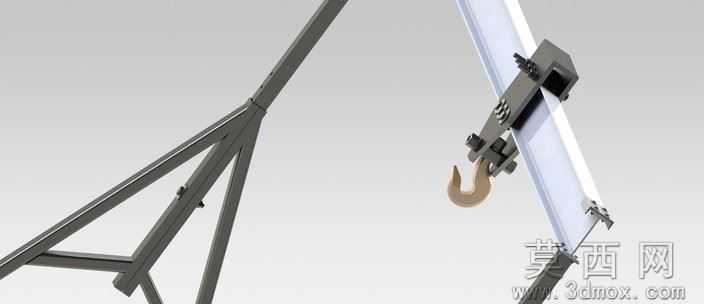

本模型为龙门式起重吊机完整三维结构设计，建模阶段遵循起重机械设计规范，先完成整体受力框架的草图绘制，以三角桁架式支腿为基础承载结构，依次搭建主梁轨道、行走滑车、吊钩组件的基准坐标系，每一个零部件均按照实际起重设备的装配约束关系完成配合，避免出现干涉错位问题，建模过程中对滑车行走轮与主梁轨道的贴合间隙、吊钩与滑车的铰接转动自由度均做了精准约束，还原真实设备的运动逻辑。参数设计层面，模型按照轻型门式起重机的常规作业尺寸比例搭建，支腿采用三角稳定结构设计，主梁采用标准型材截面参数，吊钩组件按照额定起重量对应的钩体尺寸做等比例缩放，行走滑车的滚轮直径、夹板厚度均匹配对应轨道的安装尺寸，所有配合公差均参考机械设计手册中起重设备的装配要求设置，保证结构参数的合理性。渲染材质部分，模型对不同部件做了差异化材质赋值，金属结构件采用哑光深灰钢材材质，还原起重设备钢结构的厚重质感，吊钩部件做了金属抛光质感处理，轨道部分采用亮面金属材质模拟导轨的光滑接触面，整体渲染效果层次分明，清晰区分不同功能部件的材质属性。结构原理上，该模型还原了门式起重机的核心作业逻辑，三角支腿为整体设备提供稳定地面支撑，上方主梁为起重滑车提供水平行走轨道，滑车可沿主梁方向水平移动调整吊点位置，吊钩组件通过铰接结构与滑车连接，可实现重物的起吊与位置调整，整体结构依靠三角桁架的力学特性分散起吊重物产生的载荷，保证作业过程的结构稳定性。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，同时包含SolidWorks2010原生源文件，STEP与IGES格式可兼容UG、Pro/E、Catia等主流三维设计软件，无需额外转换插件即可直接打开编辑，STL格式可直接导入切片软件用于3D打印验证，不同格式的文件均保留完整的零部件装配结构，不会出现零件缺失或配合失效问题。研发教学应用层面，该模型可作为起重机械课程的教学案例，帮助学习者理解门式起重机的结构组成与受力逻辑，也可作为轻型起重设备研发设计的参考原型，设计人员可在此模型基础上调整尺寸参数、增加驱动组件完成定制化起重设备的方案设计，同时也可用于起重作业安全培训的演示素材，直观展示设备的作业范围与结构特点。
