1000磅手动旋转吊艇架起重机设计

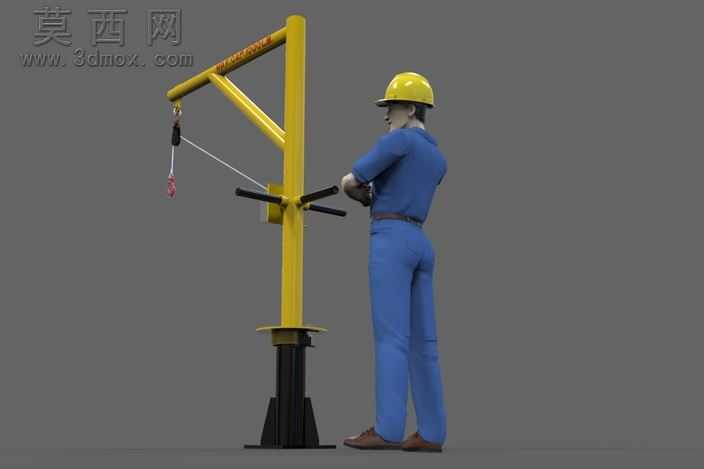

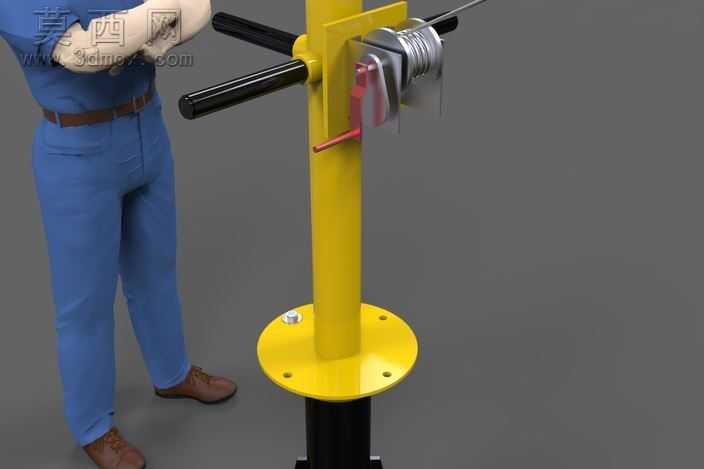

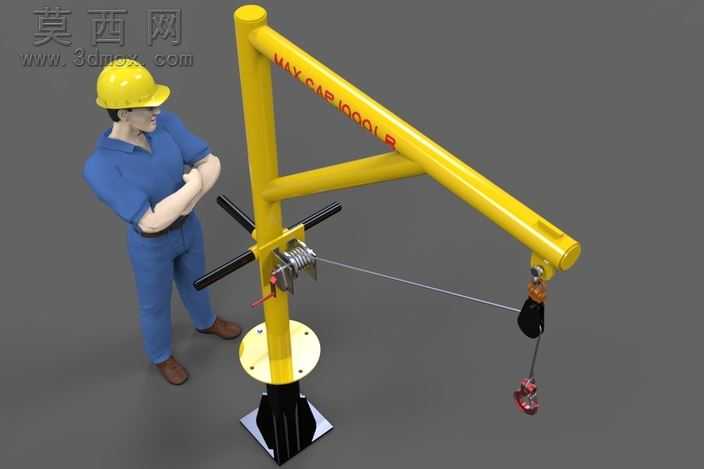

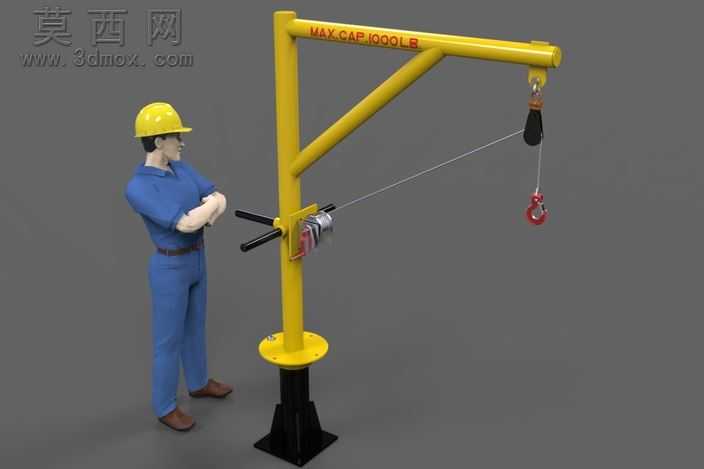

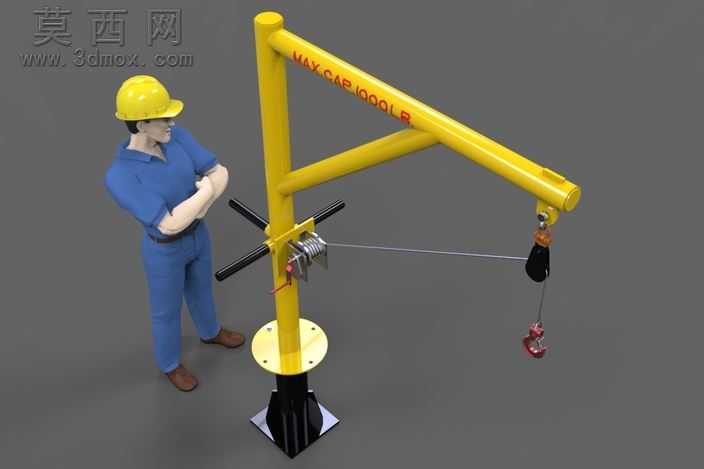

本模型为额定载荷1000磅的手动式吊艇架起重机，建模过程遵循机械设计规范，首先完成底座法兰与立柱的基准特征搭建，通过拉伸、凸台、切除等基础特征构建立柱主体，再依次绘制斜向支撑臂、水平吊臂的轮廓草图，添加焊接筋特征还原三角加强结构，随后装配手动绞盘、操作手柄、吊钩滑轮组、锁止机构等零部件，通过同轴、重合、距离等配合关系完成整机装配，过程中对旋转底座的锁止销、绞盘的棘轮止逆结构做了细节特征还原，保证各活动部件的运动逻辑符合真实机械结构。参数设计上严格匹配1000磅额定载荷的力学要求，立柱采用加厚圆管规格，水平吊臂标注MAX.CAP.1000LB载荷标识，底座法兰预留标准螺栓安装孔位，手动绞盘的摇臂长度符合人力操作的力矩要求，吊钩配置安全防脱卡扣，旋转机构设置多档位锁止孔位，可实现吊臂360度旋转后锁定，避免作业过程中吊臂滑移。渲染材质方面，主体承重结构采用亮黄色工业防锈漆材质，还原起重设备的安全警示配色，底座采用黑色铸铁材质表现厚重的承重质感，绞盘金属部件做镀锌防锈的金属质感处理，吊钩滑轮组做淬火钢的深色金属质感，操作手柄包裹黑色防滑橡胶材质，场景搭配标准作业人员模型，直观展示设备的实际尺寸比例与操作场景。结构原理上，该设备为立柱式悬臂起重结构，通过法兰底座固定于作业平台，斜向支撑臂为水平吊臂提供抗弯加强，手动绞盘通过钢丝绳牵引吊钩实现重物升降，立柱与底座间配置旋转轴承可实现吊臂回转，锁止销插入对应孔位即可固定吊臂朝向，无需外接动力源，纯手动操作即可完成小艇或重物的起吊、转移作业，结构简单可靠，维护成本低。软件兼容方面，模型提供STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、AutoCAD等主流机械设计软件，支持直接导入进行编辑、修改、出工程图，同时附带渲染效果图与格式说明文件，无需额外转换即可用于不同设计场景。研发教学应用上，该模型可作为小型起重设备的教学案例，用于讲解悬臂起重机的受力结构、手动起重机构的工作原理，也可作为海洋平台、船舶甲板吊艇设备的设计参考，辅助相关从业人员完成小型起重设备的改型设计、载荷校核，同时也适合机械专业学生用于学习装配体建模、工程图导出、运动仿真的实操练习，帮助理解手动起重设备的设计逻辑与结构要点。
