内六角圆柱头滚花美制螺栓三维设计

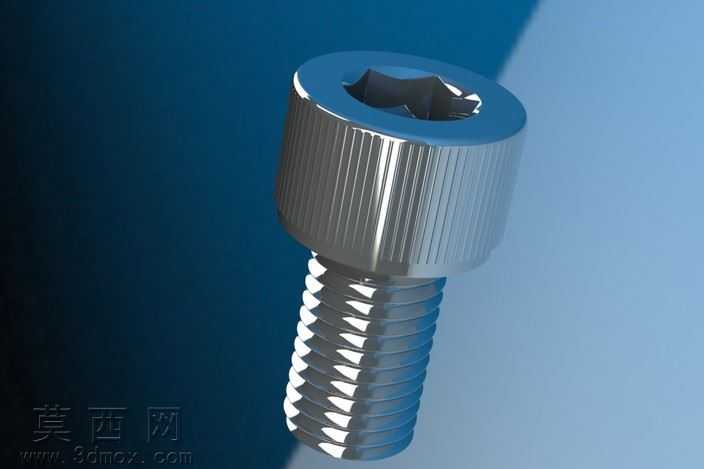

本作品为美制规格内六角圆柱头滚花螺栓的三维建模设计成果，建模阶段严格遵循美制统一螺纹标准规范，首先在三维建模环境中绘制螺栓头部的截面轮廓，精准定位内六角驱动槽的几何尺寸，通过拉伸切除命令生成内六角沉孔结构，保证驱动槽的深度、对边宽度完全符合标准件的公差要求，避免后续装配时出现扳手打滑、无法啮合的问题。针对螺栓头部外圆的滚花结构，建模时先绘制单条滚花齿的截面轮廓，通过圆周阵列命令沿头部圆柱面均匀排布所有滚花齿，再通过布尔运算将滚花结构与头部基体合并，还原直纹滚花的防滑纹理细节，还原手动拧动时的摩擦力结构特征。螺杆部分的建模以螺旋线为扫描路径，匹配M10x0.65inch规格的牙型角、螺距、牙高参数，通过扫描切除命令生成连续的外螺纹结构，同时对螺纹起始端和收尾端做过渡倒角处理，还原真实螺栓螺纹的导入结构，避免螺纹起始处的尖锐棱边，符合实际加工的工艺特征。建模完成后对模型进行材质与渲染设置，为螺栓整体赋予不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟不锈钢紧固件的哑光金属质感，对滚花区域单独调整纹理凹凸参数，强化滚花纹理的视觉立体感；对螺纹牙面做细微的粗糙度区分，还原螺纹加工后的表面质感。渲染阶段采用三点布光方案，主光源从侧上方打亮螺栓头部的滚花与内六角结构，辅助光源补亮螺杆螺纹的暗部细节，背光源勾勒螺栓的整体轮廓，搭配渐变蓝色背景突出金属零件的质感，最终渲染效果清晰呈现螺栓的所有结构细节，包括头部的滚花纹理、内六角驱动槽、连续的外螺纹牙型，模型结构完整无破面，所有特征参数符合对应标准件的尺寸规范，可用于紧固件装配演示、机械结构教学、产品装配模拟等场景，能够直接导入装配体中完成螺纹连接的配合仿真，也可作为五金标准件素材用于机械设计方案的展示环节。
