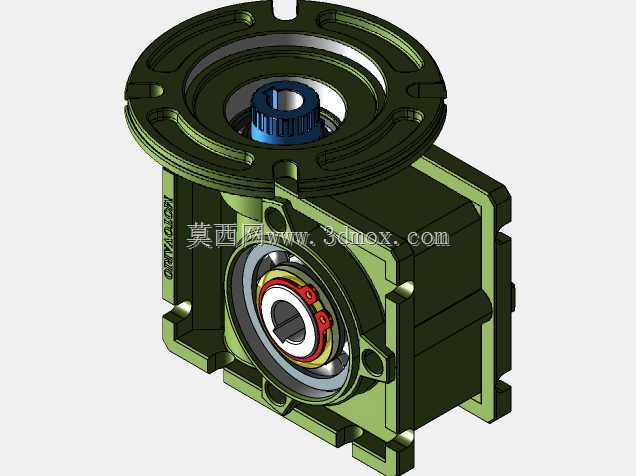

法兰输入型蜗轮蜗杆电机减速装置

这款蜗轮-电机减速装置主要应用在轻工输送、食品包装、小型自动化生产线、仓储分拣设备等需要低转速大扭矩输出的传动场景中，核心作用是匹配驱动电机的高转速输出特性，通过蜗轮蜗杆啮合的大传动比结构，将电机端的高转速低扭矩动力，转换为输出端的低转速大扭矩动力，同时可实现动力传输方向的90度转向，适配安装空间局促、动力输入与输出方向垂直的设备布局需求。

从功能特性来看，该装置采用单级蜗轮蜗杆传动结构，输入端设计为标准法兰连接结构，可直接与常规IEC标准的驱动电机直连安装，无需额外加装联轴器或过渡连接座，大幅缩减了动力单元的整体轴向安装尺寸；输出端采用带内孔键槽的空心轴结构，可直接套装在设备的负载主轴上，也可根据需求加装输出轴、连接法兰等配件适配不同安装形式。箱体采用一体化铸造成型结构，筋位布局经过受力优化，既保证了箱体在满负载运行下的结构刚性，避免啮合传动过程中箱体形变导致的齿轮偏磨、噪音增大问题，又通过合理的壁厚控制实现了整体重量的轻量化，方便在移动设备、悬臂结构上安装使用。

设计过程中优先考虑了安装适配性与运行可靠性：输入端法兰的止口尺寸、安装孔位均遵循通用电机安装标准，可适配市面上绝大多数同功率段的标准电机；箱体四周预留了多组安装固定孔位，支持卧式、立式、法兰安装等多种固定方式，可适配不同设备的安装布局需求。蜗轮采用耐磨铜合金材质加工，蜗杆采用表面渗碳淬火的合金钢材质，啮合副经过跑合优化，运行过程中传动平稳、噪音低，同时具备一定的反向自锁特性，可在垂直提升类场景中避免负载断电后出现溜车问题，提升设备使用的安全性。

从安装边界来看，该装置的整体外形紧凑，输入端法兰直径、箱体长宽高尺寸均经过优化，在保证内部传动件有足够润滑空间与啮合强度的前提下，尽可能压缩了外部轮廓尺寸，安装时仅需预留对应法兰连接的操作空间、输出端的轴系连接空间，以及箱体底部或侧面的固定螺栓锁紧空间即可，无需额外预留过大的安装余量，非常适合在空间紧凑的小型自动化设备中集成使用。箱体上预留了注油孔、油位观察孔与放油孔，日常维护时可便捷完成润滑油加注、油位检查与废油更换操作，降低后期运维的难度与成本。
