带弹簧缓冲结构的齿轮减速传动装置

项目分类:3D模型 发布时间:2021-06-03 ID:193125
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置
  • 带弹簧缓冲结构的齿轮减速传动装置

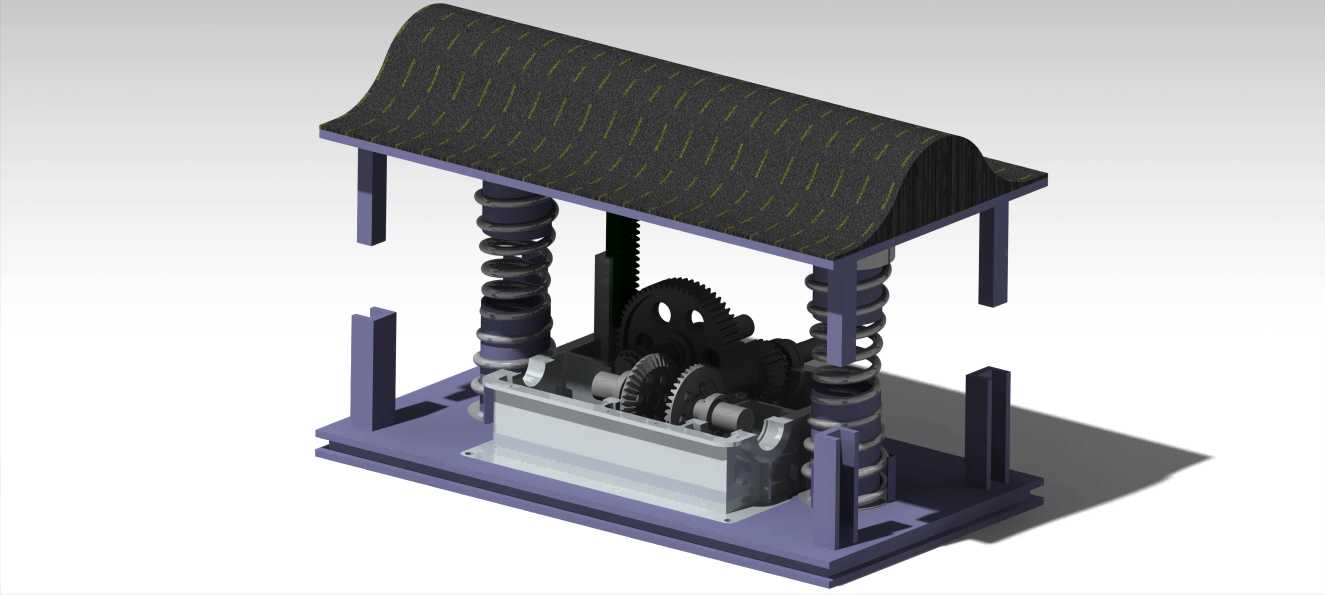

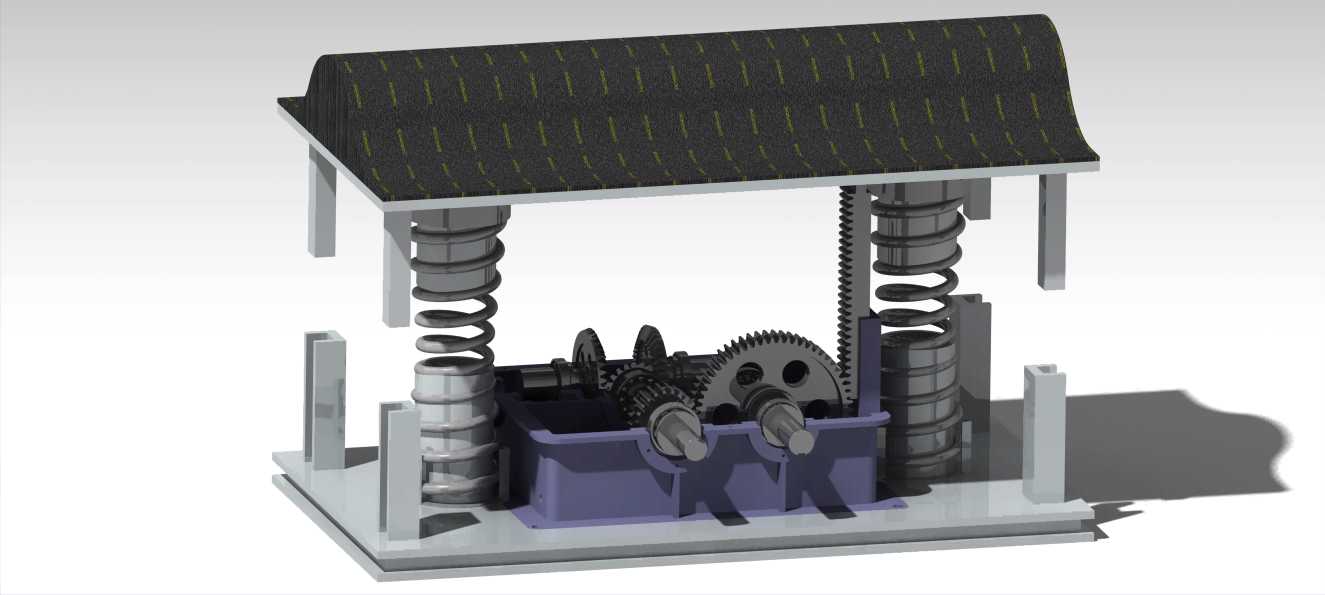

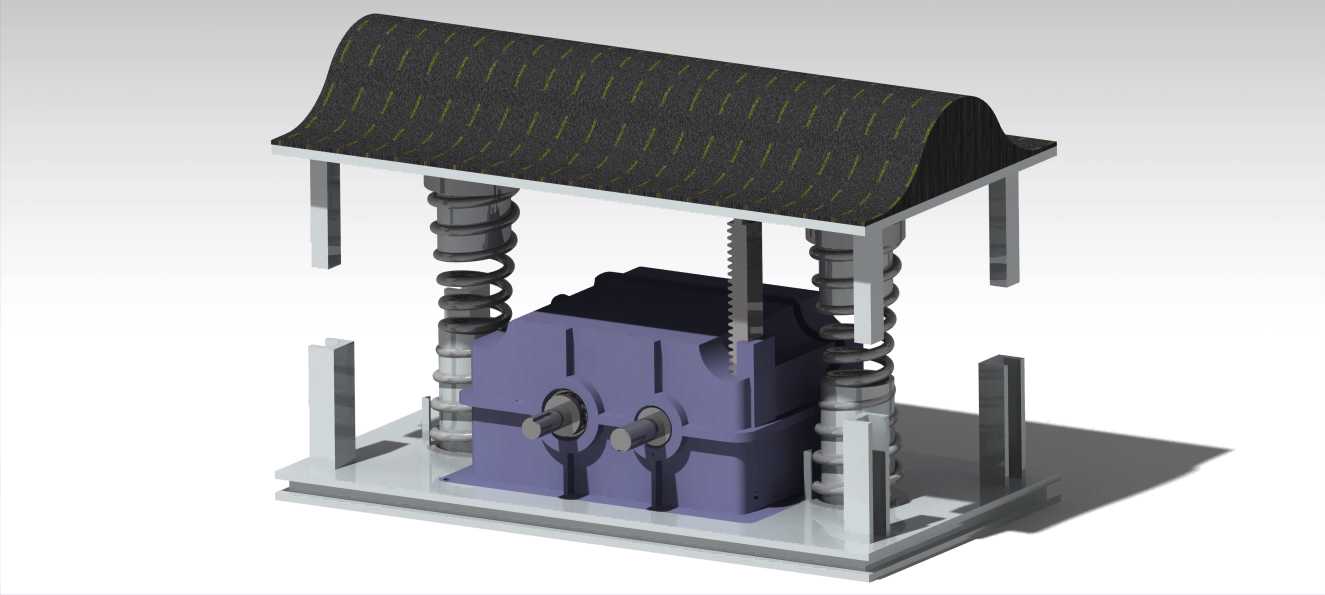

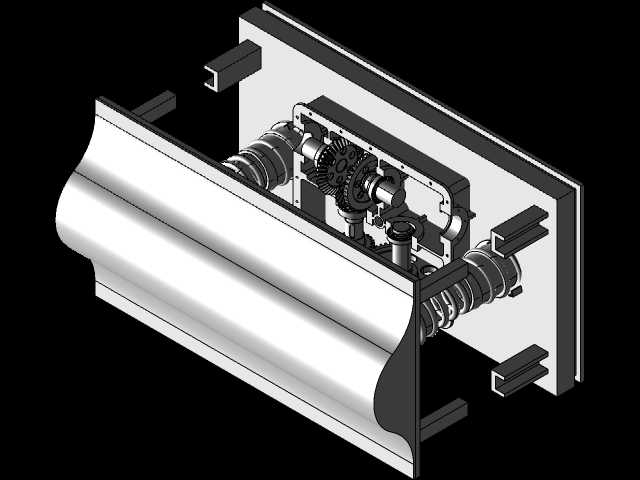

该传动装置主要面向需要稳定减速传动、同时具备一定冲击缓冲需求的工业传动场景,常见于输送线动力端、小型设备动力输出单元、需要平缓启停的作业机构中,能够在动力输入后通过齿轮组的啮合传动完成转速降低、扭矩放大的核心作用,同时两侧设置的立式弹簧缓冲结构可以抵消传动过程中产生的轴向窜动与外部冲击载荷,避免齿轮啮合瞬间的硬接触造成齿面磨损、轴系偏移等问题,大幅提升传动系统的运行稳定性与使用寿命。

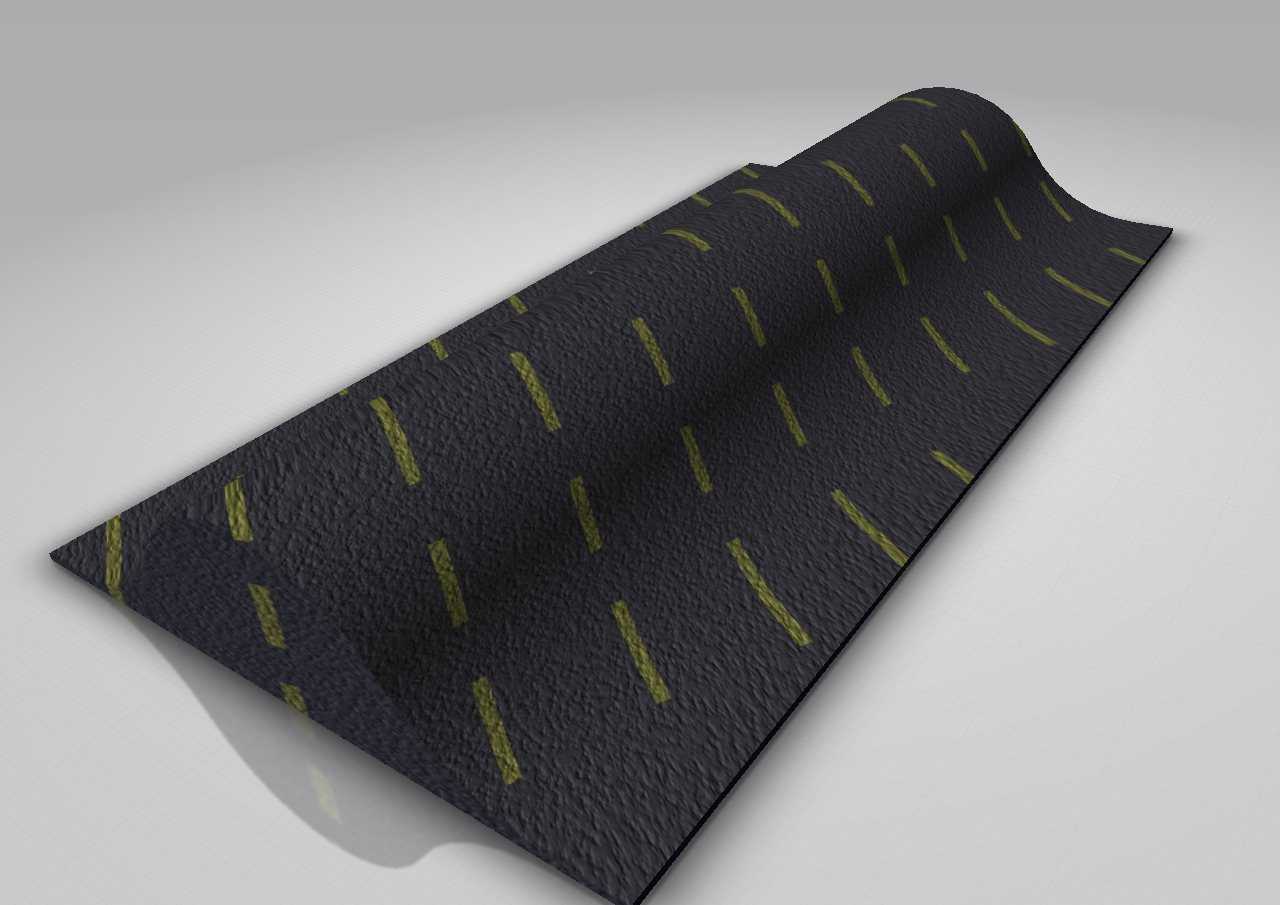

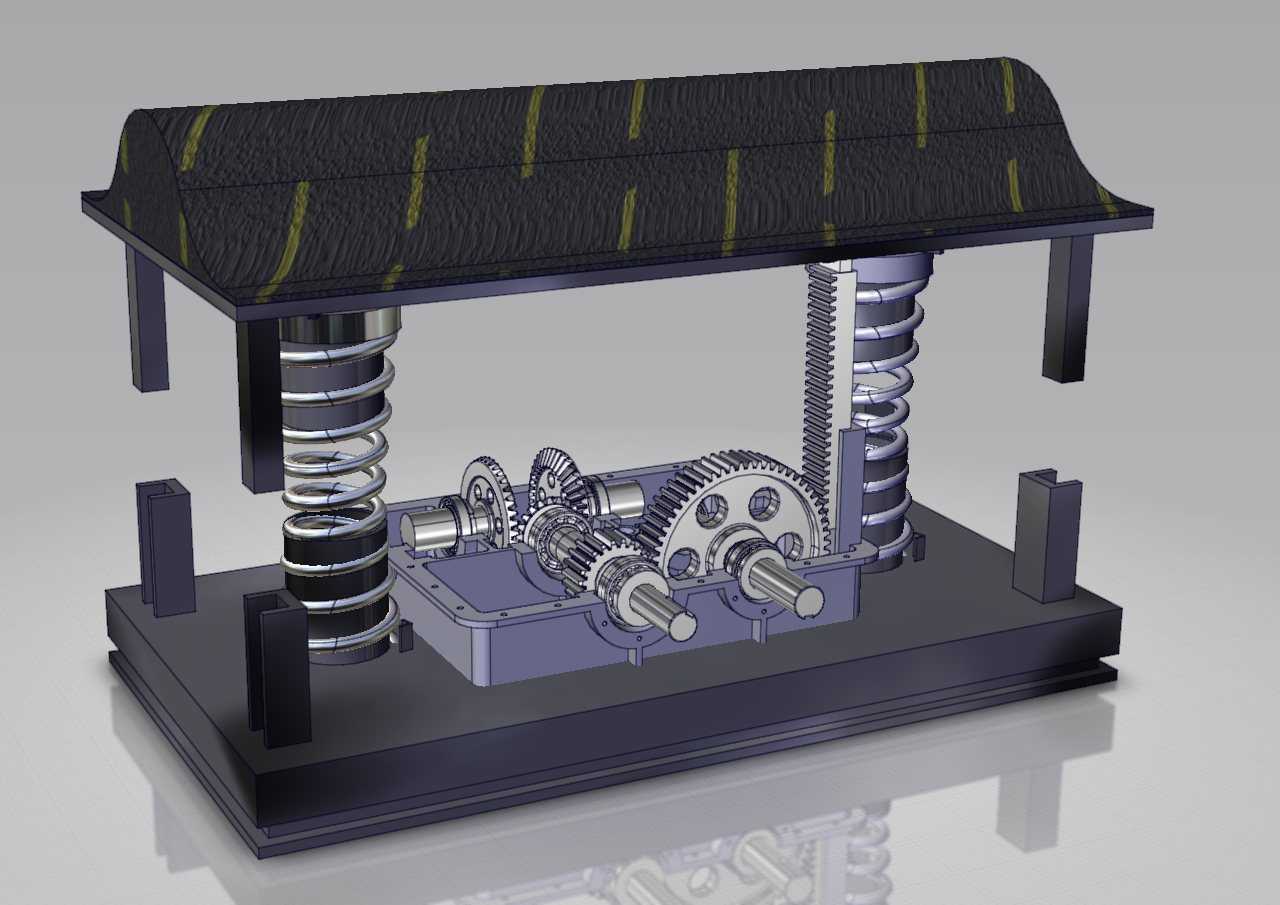

从实际用途来看,这套装置承担着动力匹配的核心作用,能够将原动机输出的高转速低扭矩动力,转换为作业端需要的低转速高扭矩动力,适配不同负载端的转速与扭矩需求,避免原动机直接驱动负载时出现的动力不匹配、启停冲击过大、负载过载损伤原动机等问题。两侧的缓冲弹簧采用等节距圆柱螺旋弹簧设计,安装时垂直固定在底座与上盖之间的支撑立柱旁,上盖采用弧形坡面结构,既可以阻挡外部粉尘、碎屑落入齿轮啮合区域,也能通过弧形结构引导落尘向两侧滑落,避免杂物堆积在装置顶部影响散热与检修。

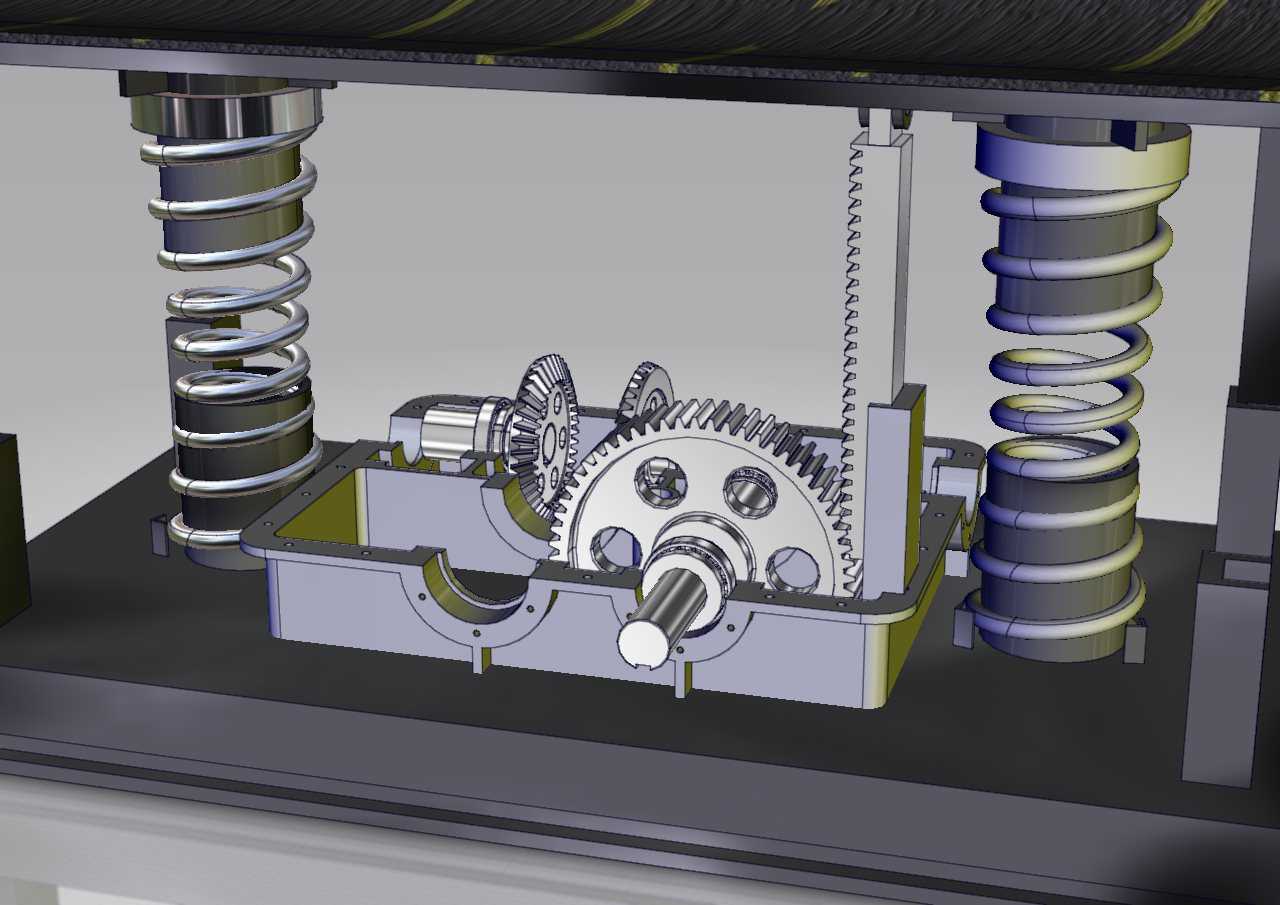

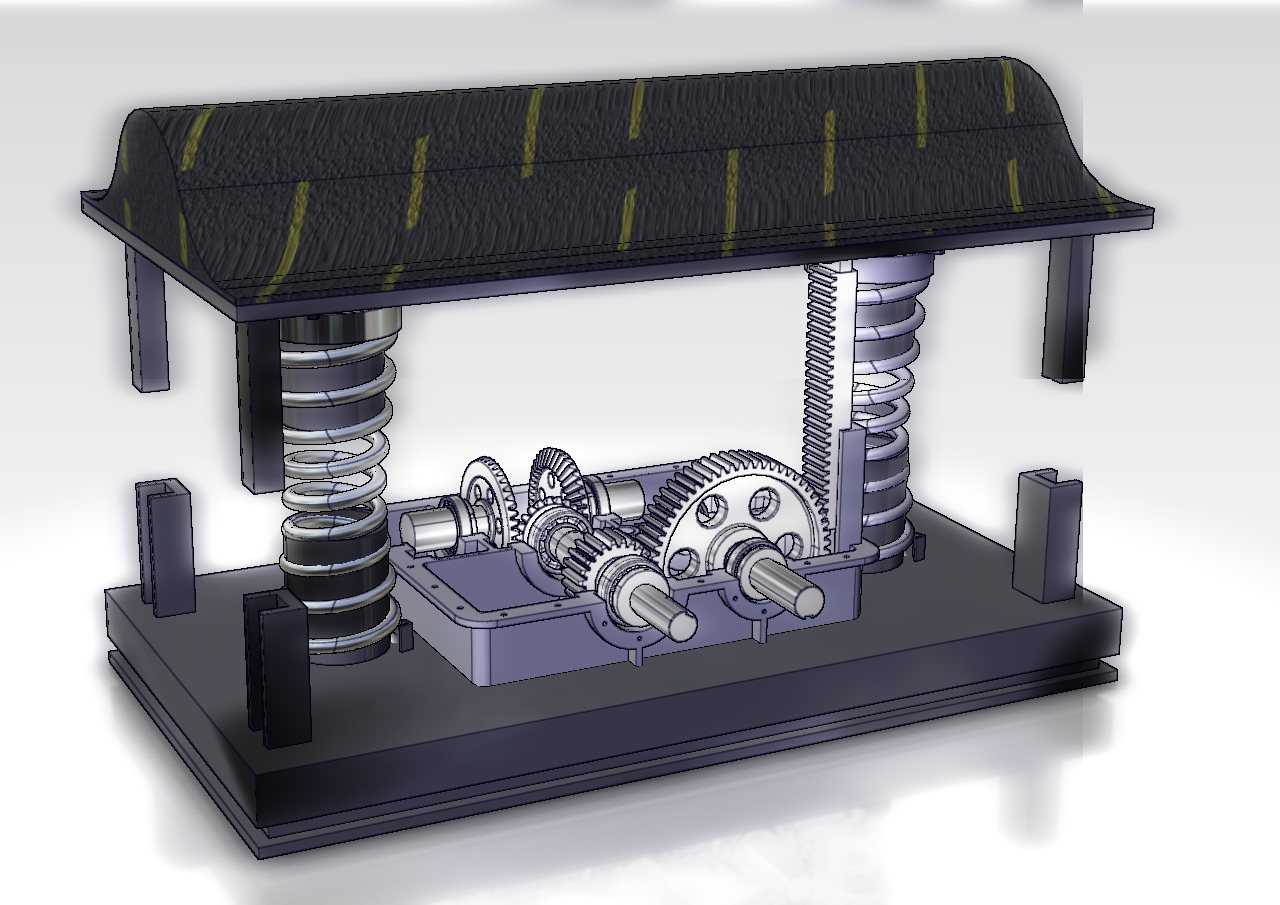

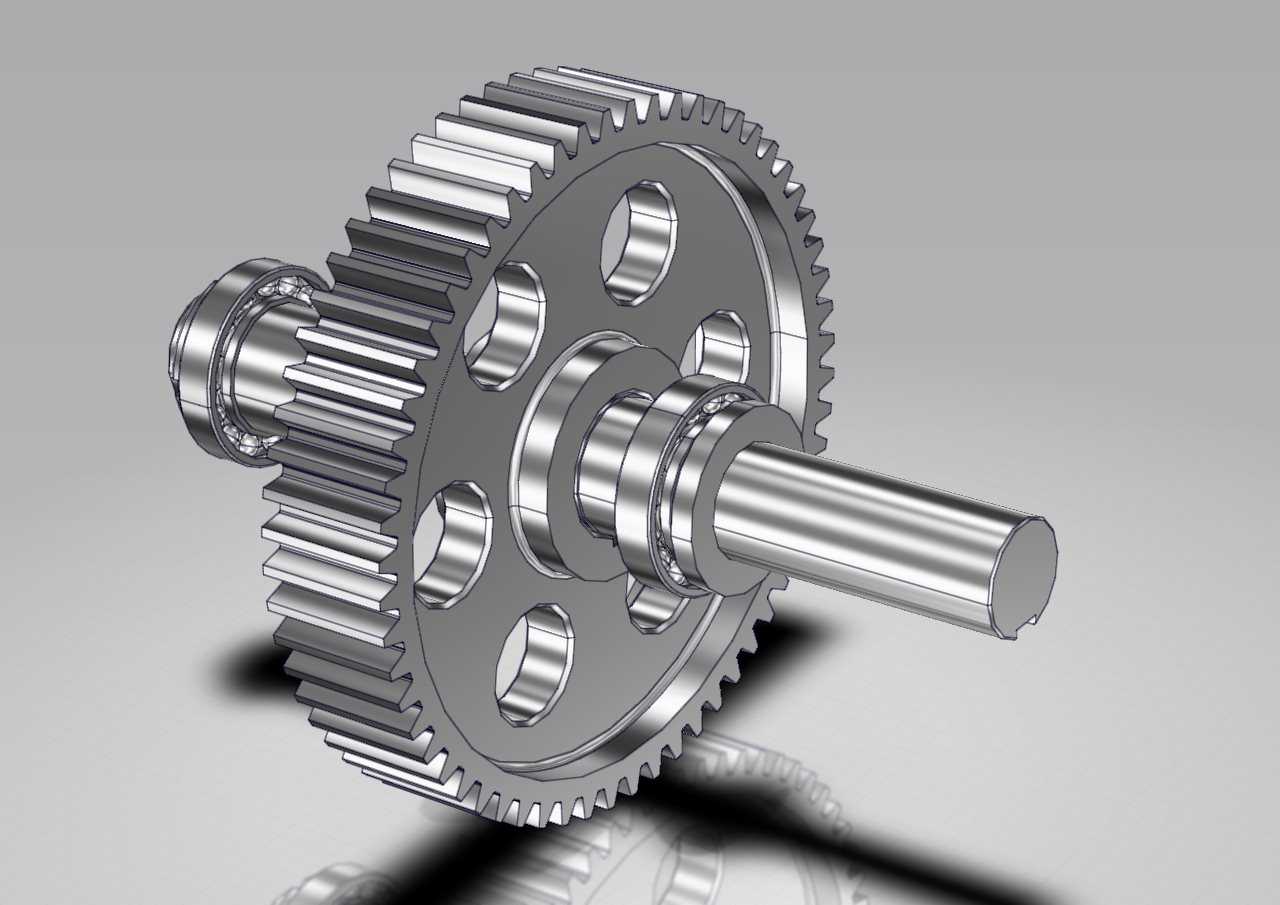

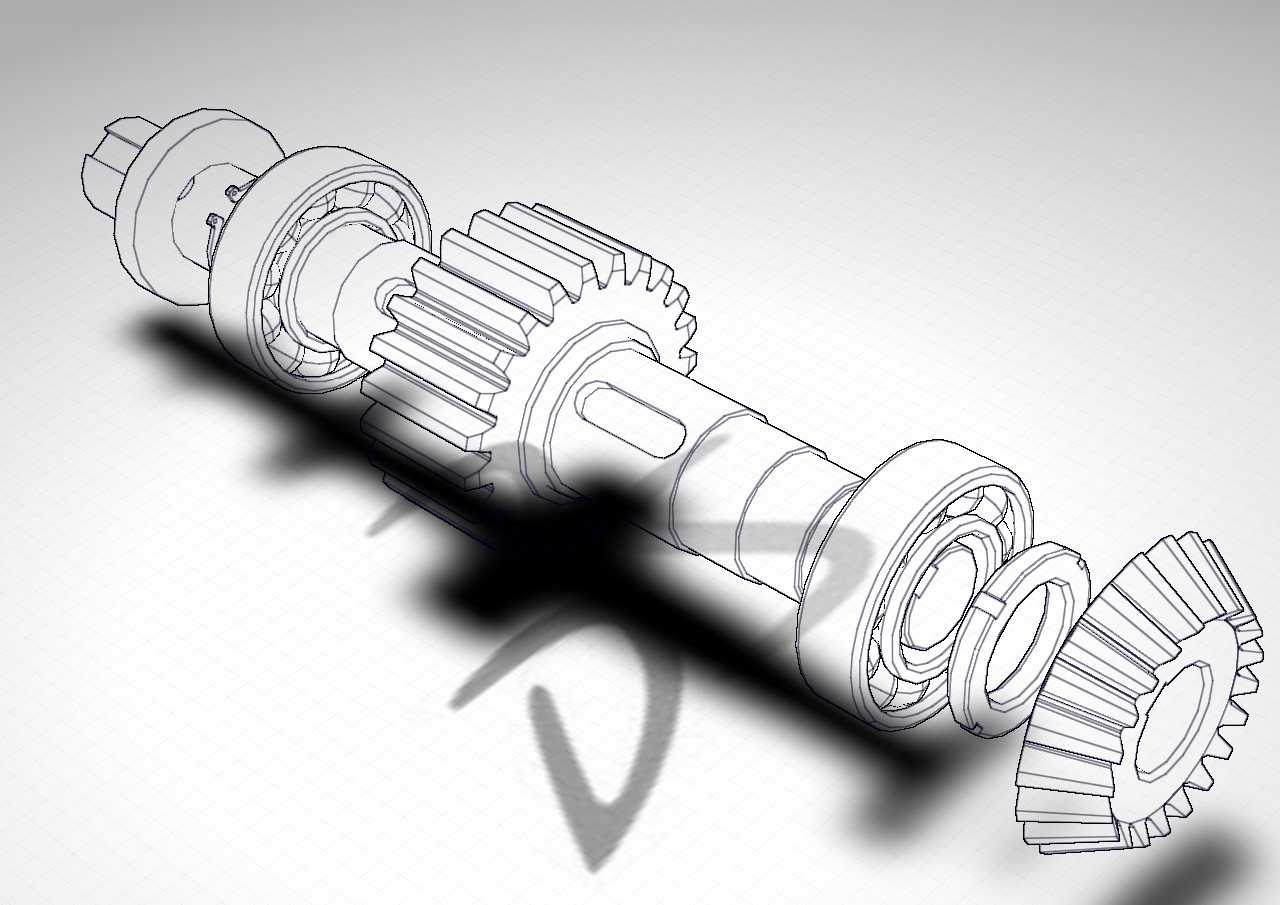

在功能特性上,这套装置采用多级平行轴齿轮传动结构,不同直径的齿轮依次啮合,通过齿数比的合理搭配实现目标减速比,齿轮轴两端通过轴承座固定在中部的安装基座上,保证轴系转动时的同轴度,减少转动过程中的径向跳动。底座采用平整的板式安装结构,四周预留有安装固定的凸台与孔位,安装时可以通过螺栓将整个装置固定在设备的安装机架上,安装边界需要预留两侧弹簧的维护空间以及输入输出轴的连接空间,输入轴与输出轴均从基座侧方伸出,方便通过联轴器、带轮等部件与原动机、负载端进行连接。

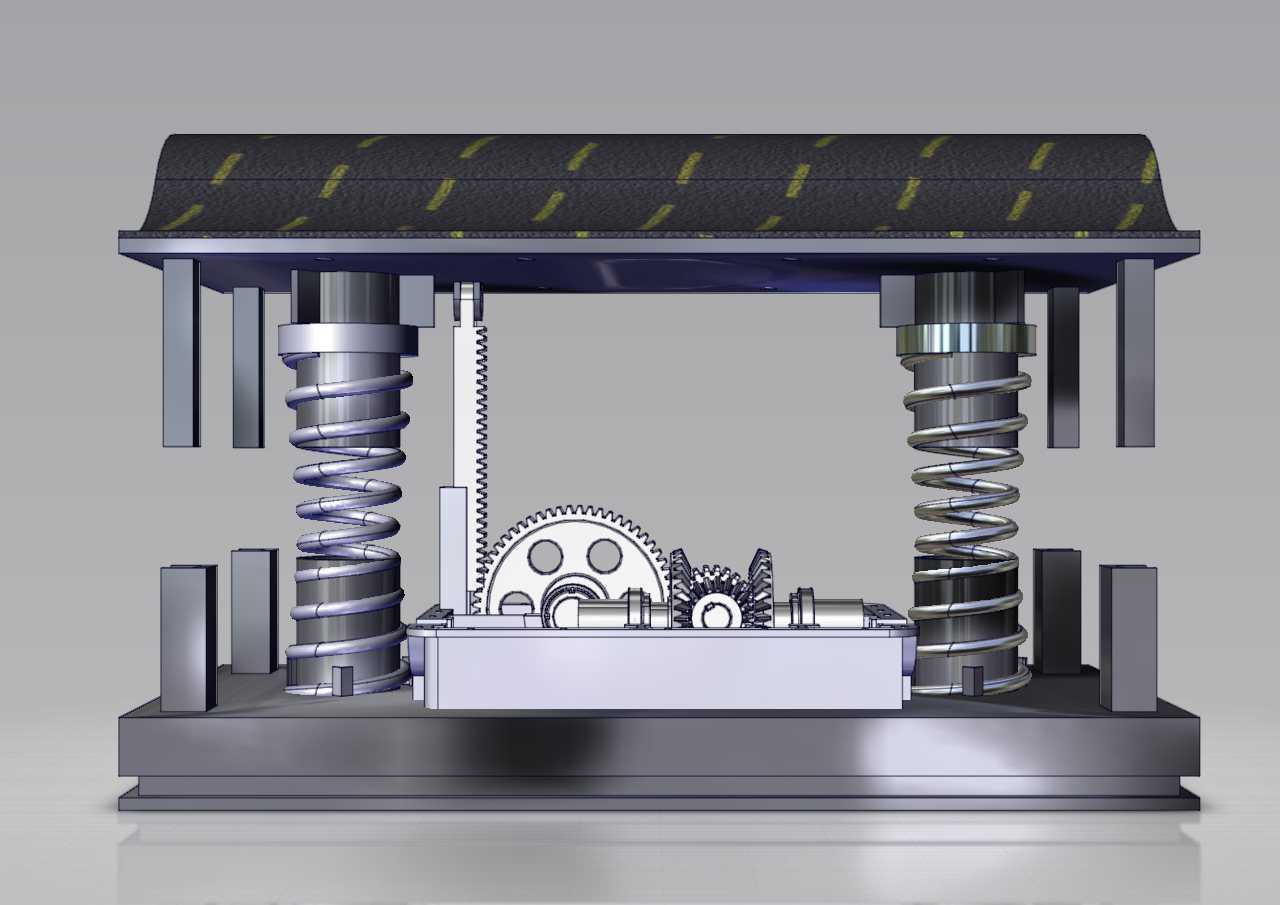

设计过程中优先考虑了传动的平稳性,齿轮采用渐开线齿形设计,啮合重合度高,传动过程中噪音低、传动效率高,弹簧的预紧力经过匹配计算,既能够提供足够的缓冲行程,也不会因为刚度过大导致缓冲效果失效,或者刚度过小造成装置上下晃动量过大影响齿轮啮合精度。整体结构布局紧凑,上盖与底座之间通过四根立式支撑柱连接,既保证了整体结构的刚性,也让内部传动结构处于半开放可视状态,日常巡检时可以直接观察齿轮啮合状态、弹簧形变情况,无需完全拆解上盖即可完成基础的润滑与检查作业,降低日常维护的工作量。装置的整体高度控制在合理范围内,不会占用过多的垂直安装空间,适配多数中小型设备的安装空间要求,安装时需要保证底座的水平度,避免轴系倾斜造成齿轮偏磨、弹簧受力不均等问题,输入输出轴的连接需要保证同轴度误差在允许范围内,减少附加载荷对轴承与齿轮的损伤。
