带电机减速器的电动绞车结构设计

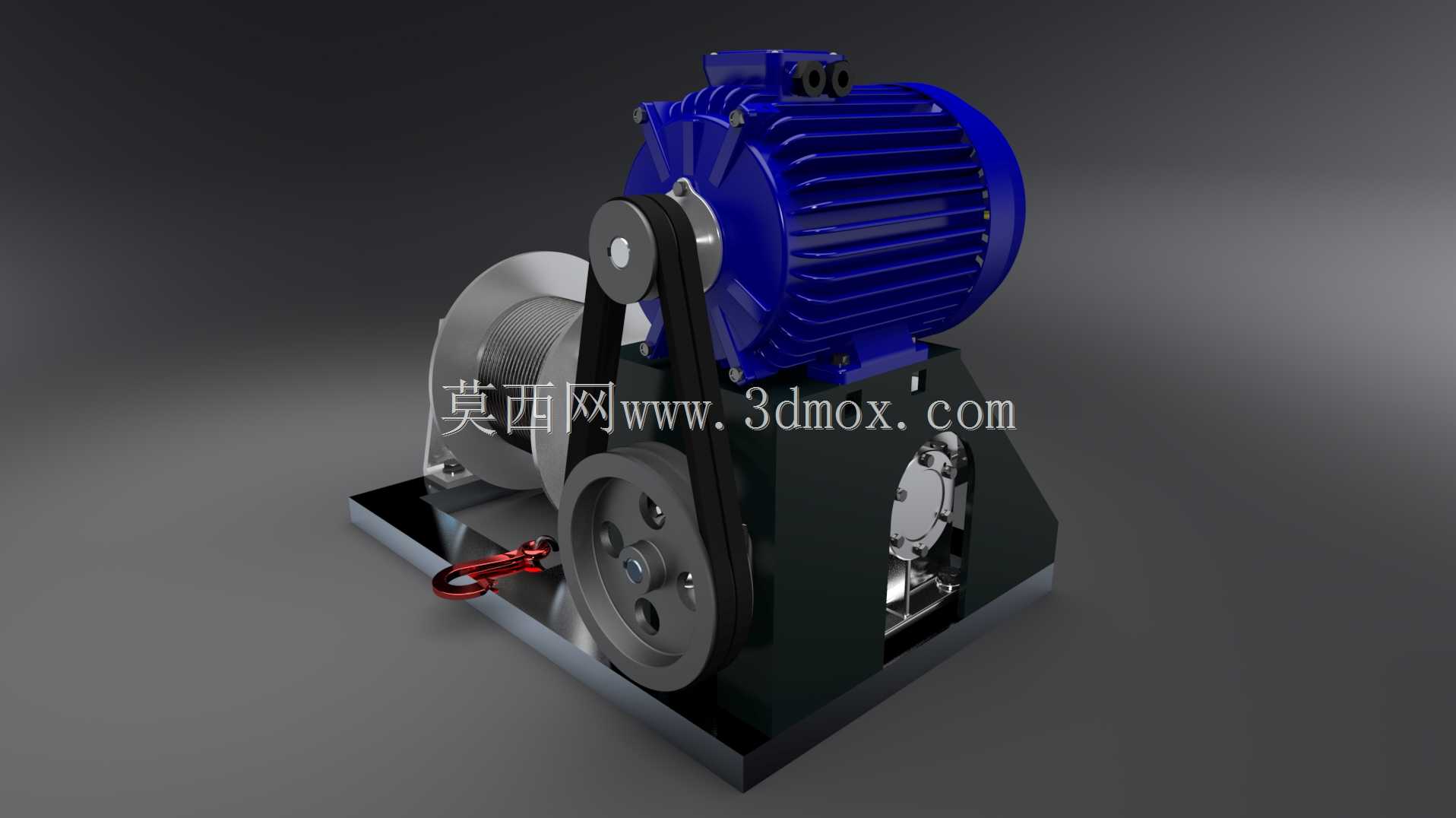

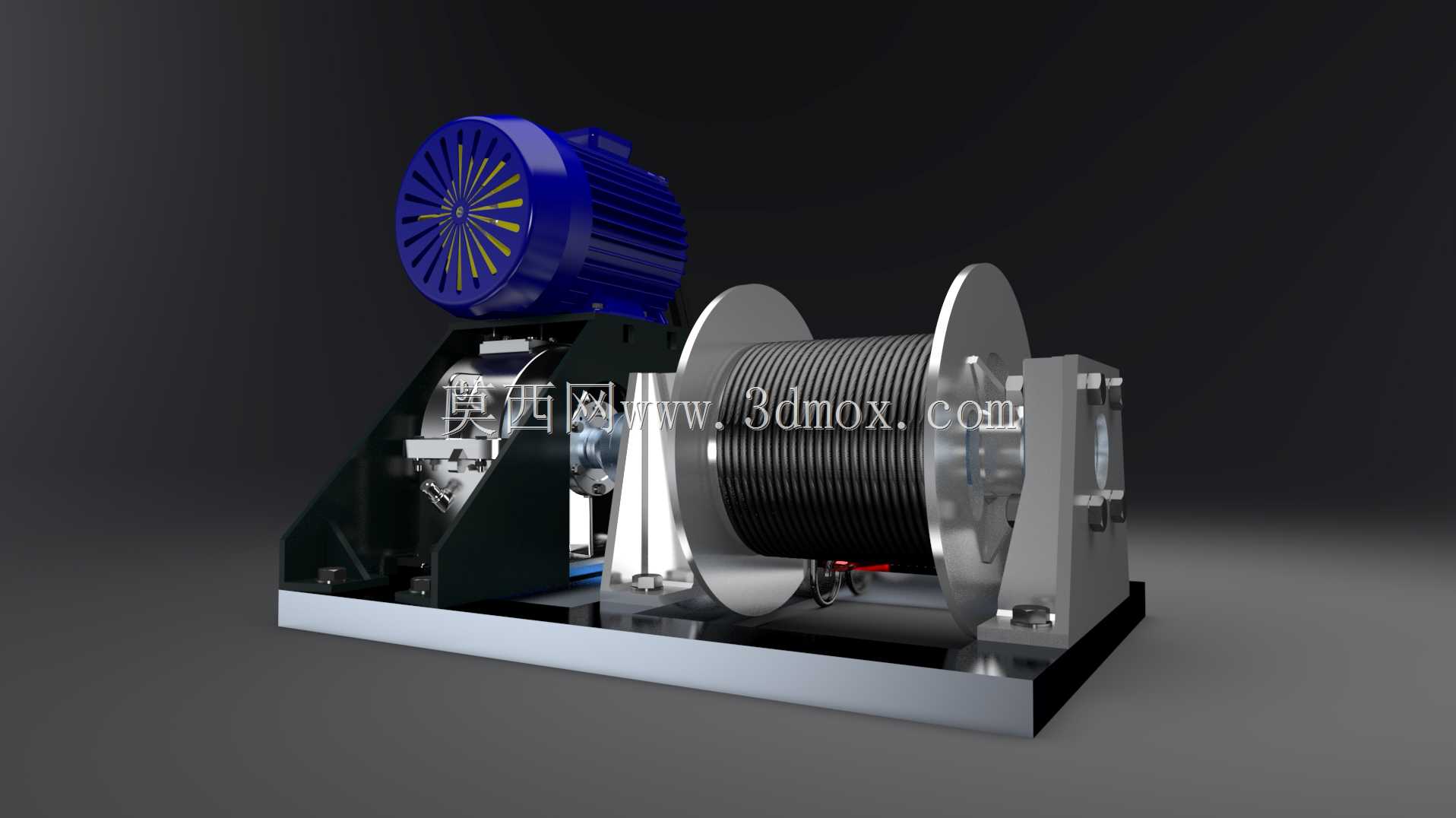

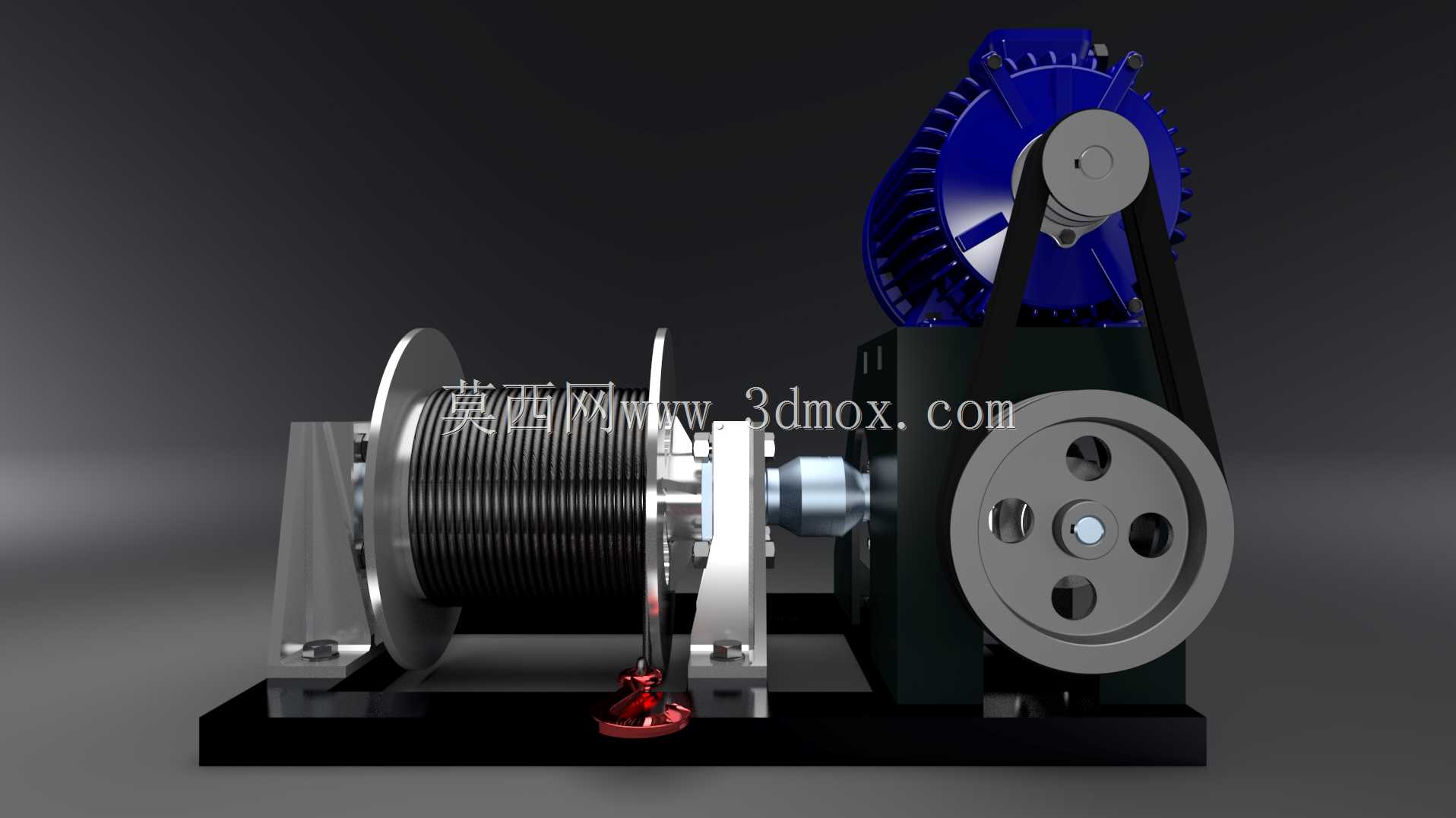

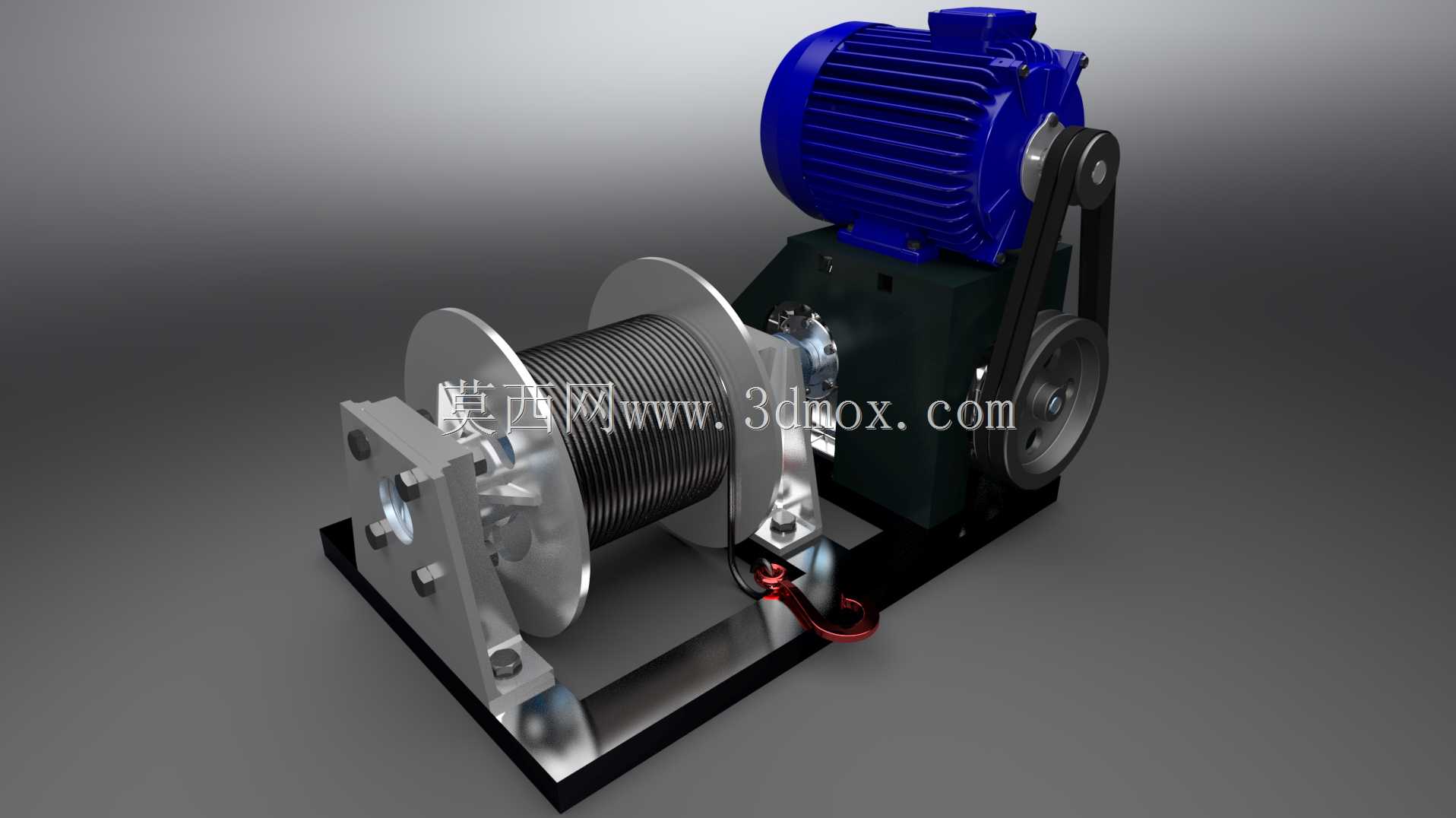

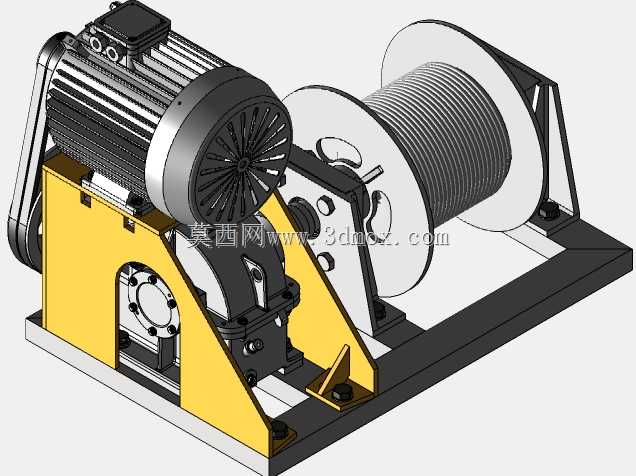

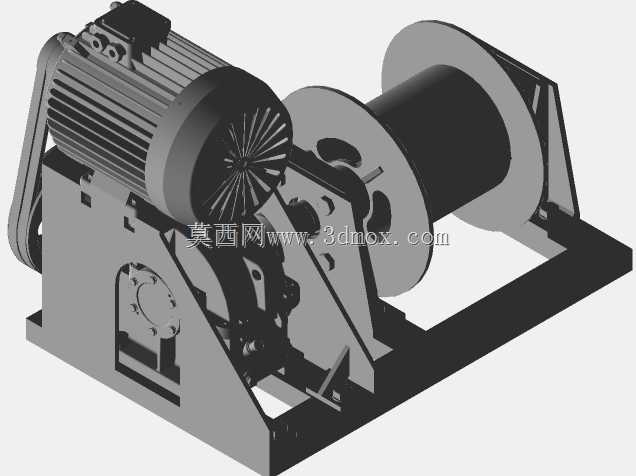

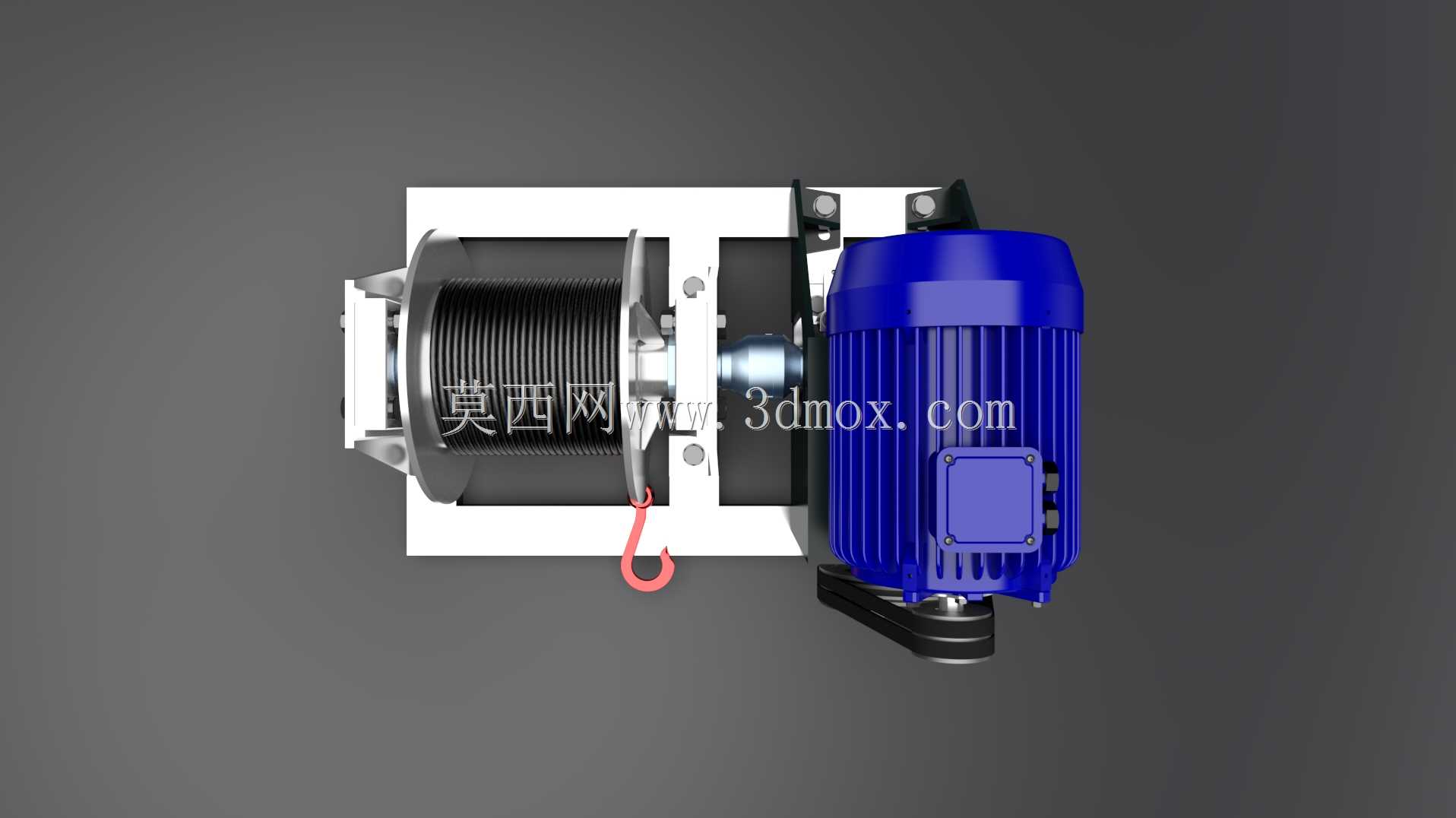

这款电动绞车是面向工业物料牵引、重物起吊场景设计的动力牵引设备，可广泛应用于车间重型工件移位、仓储货物装卸、小型工程现场物料提升、船舶系泊牵引等作业场景，能够在固定安装点位提供稳定的线性牵引力，替代传统人力牵引作业，大幅降低重体力劳动强度，提升作业过程的安全性与效率。设备整体采用集成式布局设计，将动力单元、传动单元、卷扬单元、安装底座整合为一体式结构，无需现场拆分组装即可完成固定安装，适配水平牵引、小角度斜向提升等多种作业姿态，可根据安装点位的承重条件选择地脚螺栓固定或压板压紧的安装方式。动力端采用封闭式三相异步电机作为动力源，电机外壳设置密集散热筋结构，能够在连续作业工况下快速散除绕组产生的热量，避免电机过热触发保护停机，适配车间、户外工地等多场景的长时间连续作业需求。传动系统采用皮带传动搭配齿轮减速的二级传动结构，第一级皮带传动可在启动瞬间、负载突变时提供缓冲保护，避免刚性传动对电机轴、齿轮齿面造成硬冲击，同时可通过更换不同直径的带轮灵活调整输出转速，匹配不同作业场景对牵引速度的需求；第二级齿轮减速结构将电机输出的高转速低扭矩动力转换为低转速大扭矩动力，传递至卷扬卷筒，为绳索收卷提供足够的牵引力。卷筒采用带绳槽的钢制结构，绳索缠绕时可沿绳槽整齐排布，避免乱绳、咬绳问题导致的绳索磨损，延长绳索使用寿命，卷筒侧端设置吊钩固定位，配套的高强度吊钩带防脱卡扣，可避免牵引过程中吊具滑脱引发安全事故。安装底座采用加厚钢板焊接成型，底部预留标准安装孔位，整体安装边界紧凑，可适配狭小空间内的点位安装，底座上设置的传动护罩可完全覆盖皮带、带轮等外露运动部件，避免作业过程中异物卷入传动结构，同时防止人员误触运动部件造成机械伤害。整体结构设计兼顾传动效率与运行可靠性，各部件的受力路径经过优化，电机、减速器、卷筒的同轴度经过精准调校，可有效降低运行过程中的振动与噪音，日常维护仅需定期检查皮带张紧度、齿轮润滑状态即可，维护成本低廉，能够满足各类常规工业牵引作业的使用需求。
