行程100mmKRESS路由器Z轴安装固定结构

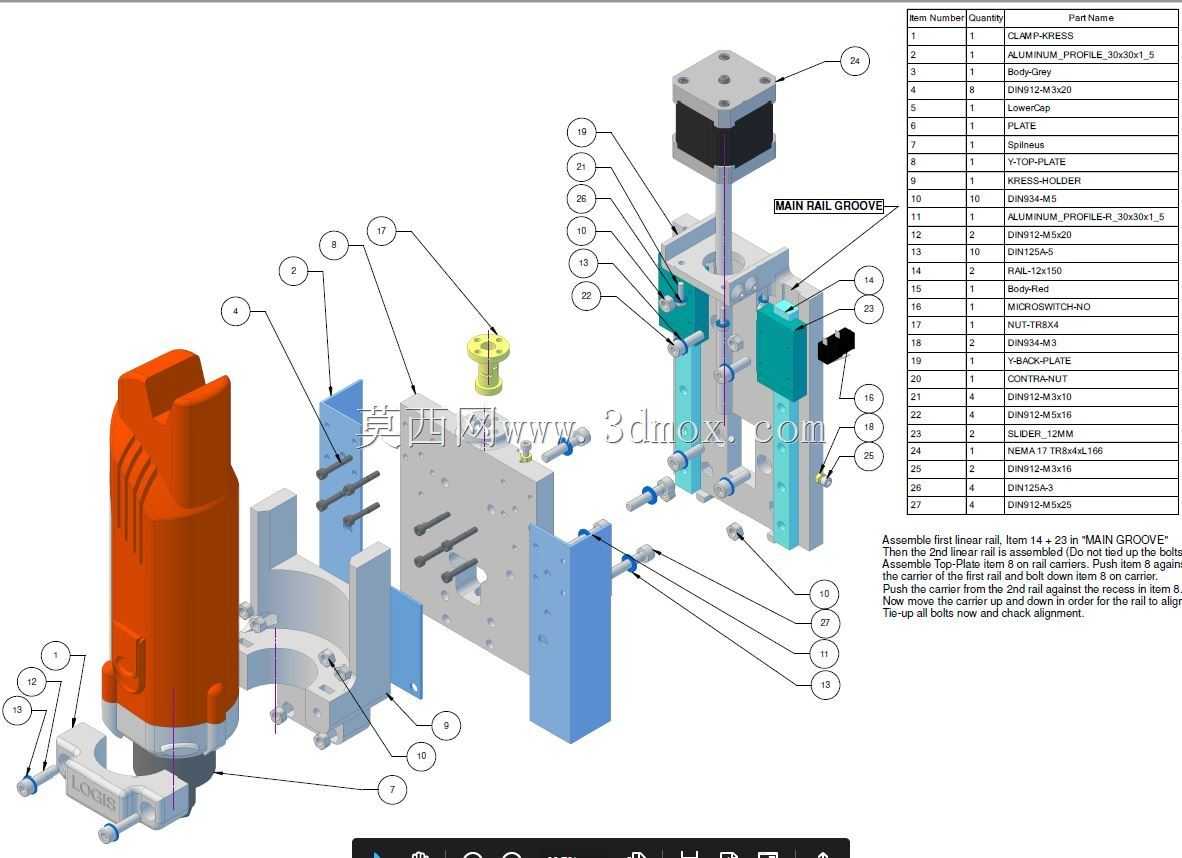

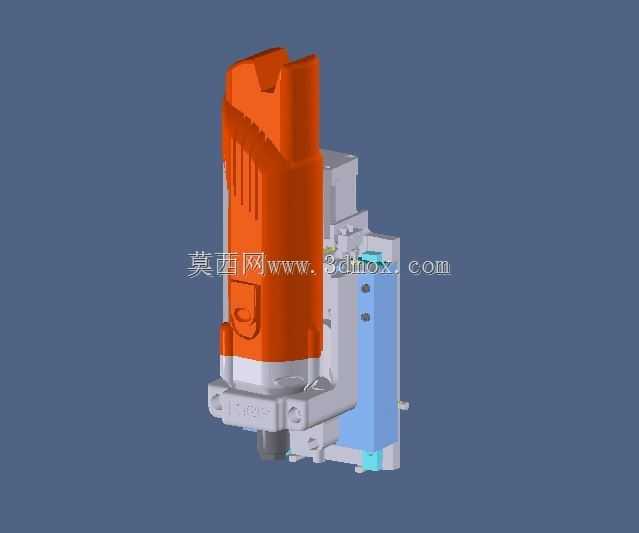

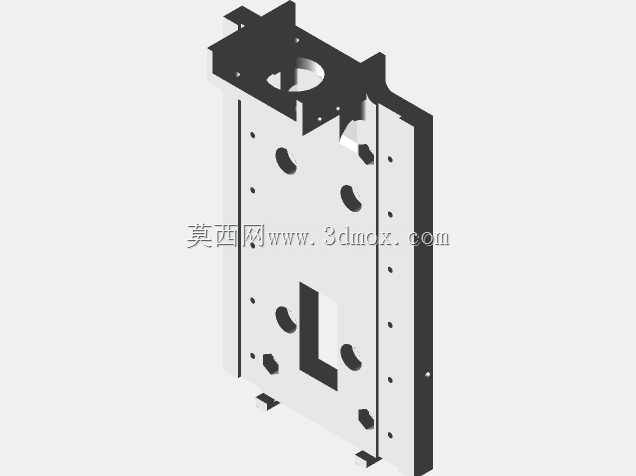

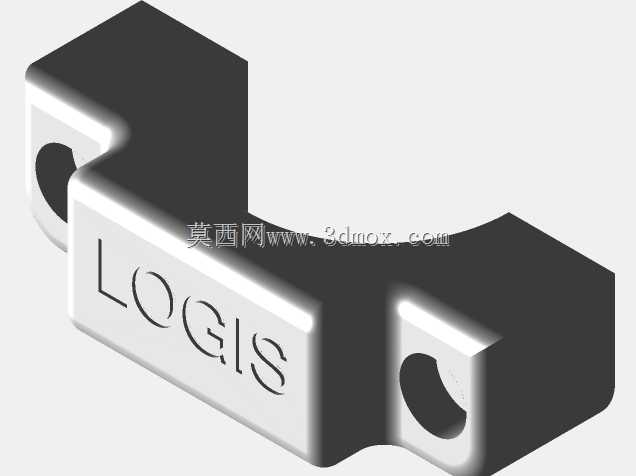

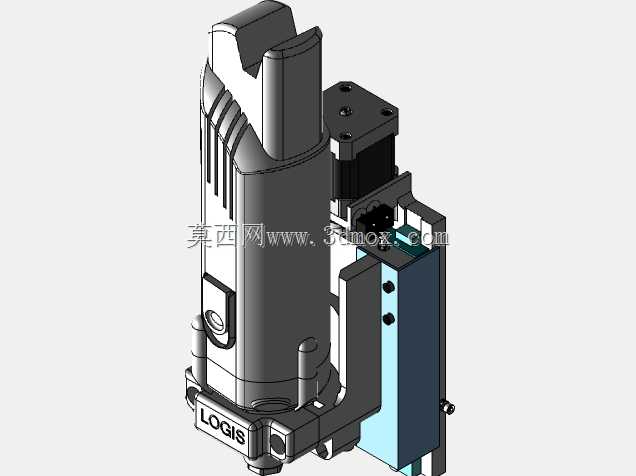

在数控雕刻、小型CNC加工以及桌面级自动化加工场景中，主轴的Z向进给与固定结构直接决定了加工精度、运行稳定性与设备改装的适配灵活性，这款针对KRESS路由器设计的Z轴结构，正是面向小型加工设备改装、桌面CNC搭建场景开发的功能性组件，核心解决1050型号KRESS路由器的稳固装夹与Z向100mm行程的精准进给需求。该结构的核心用途是为KRESS路由器提供可靠的安装载体，同时实现Z轴方向的稳定直线运动，满足小型工件铣削、雕刻、钻孔等加工工序中主轴的上下进给动作需求，适配桌面级CNC加工中心、小型雕刻机、DIY数控设备的改装搭建场景，能够覆盖塑料、软金属、木材等常见加工材料的Z向进给作业要求。在功能特性上，这套结构采用分体式组合设计，将主轴装夹、导轨导向、安装固定三个核心功能模块进行整合，其中背板、顶板、KRESS支架与夹具部分均采用3D打印工艺制作，既能够通过定制化的结构贴合KRESS路由器1050的外形轮廓，保证主轴装夹的同轴度与夹持力，避免加工过程中主轴出现晃动、偏移的问题，又能通过轻量化的结构设计降低Z轴运动负载，提升进给响应速度。结构预留了标准的安装接口，能够适配常见的直线导轨与进给传动组件，实现100mm有效行程内的平稳运动，行程范围内的运动无卡顿、无虚位，能够满足常规小型加工的Z向进给深度需求。设计思路上，这套结构优先考虑了安装的便捷性与改装的适配性，没有采用复杂的一体化金属加工结构，而是将需要与主轴外形紧密贴合的夹具、支架类部件采用3D打印制作，既降低了小批量改装的制作成本，又能根据实际安装需求快速调整结构尺寸，同时配套的STEP格式文件能够支持使用者根据自身设备的安装边界、导轨规格进行二次修改调整，适配不同的设备搭建方案。在外形尺寸与安装边界上，这套Z轴结构的整体轮廓围绕100mm行程与KRESS1050路由器的外形尺寸设计，横向安装宽度适配常见的20系列、30系列铝型材安装框架，纵向安装高度能够保证主轴在全行程范围内不会与设备工作台、龙门框架发生运动干涉，背板部分预留的安装孔位采用通用孔距设计，无需额外打孔即可直接与标准直线导轨滑块进行连接，顶板部分预留了进给传动组件的安装位置，能够适配丝杠传动、同步带传动等多种常见的Z轴进给方案，安装过程中仅需通过标准紧固件即可完成整体组装，无需复杂的调平工序即可保证主轴与工作台面的垂直度要求。实际应用中，这套结构能够帮助DIY设备搭建者、小型加工工坊快速完成KRESS主轴的Z轴集成，既能够用于全新桌面CNC设备的搭建，也能够用于现有小型雕刻机、数控设备的主轴升级改装，有效提升主轴装夹的稳定性与Z向进给的精度，减少加工过程中因主轴固定不牢产生的振刀、加工尺寸偏差等问题。
