卧式不锈钢承压罐体工业设备设计

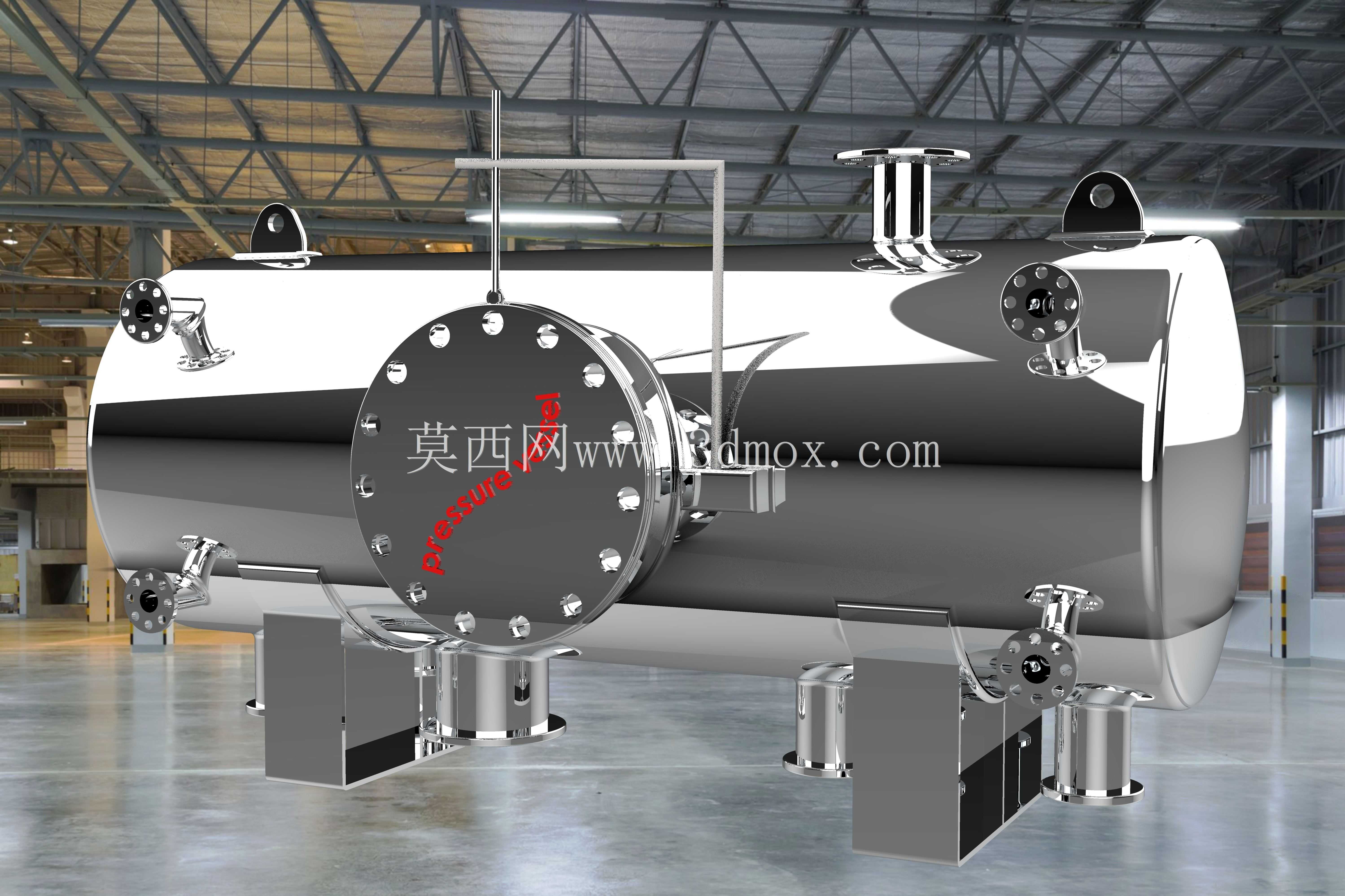

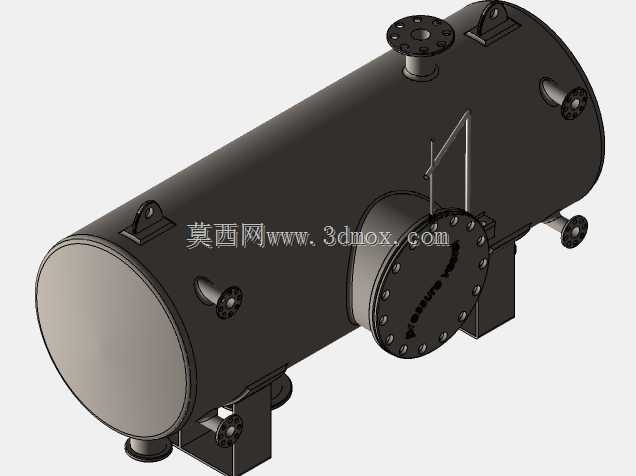

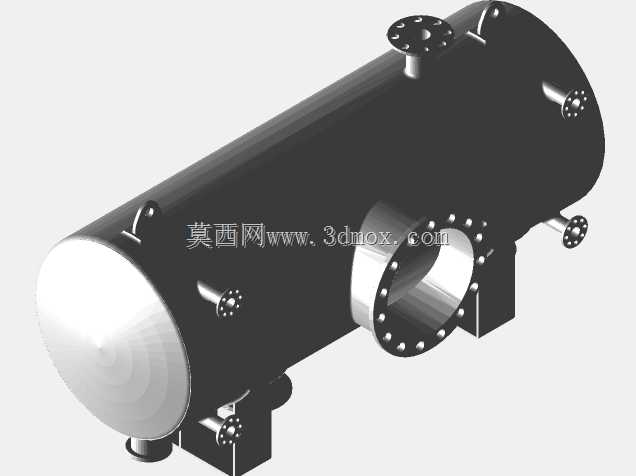

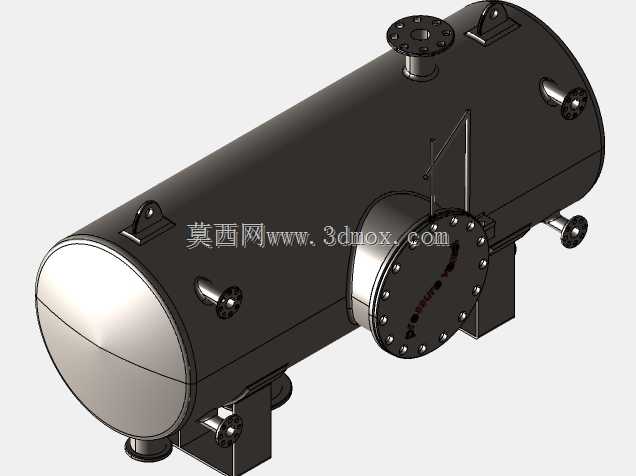

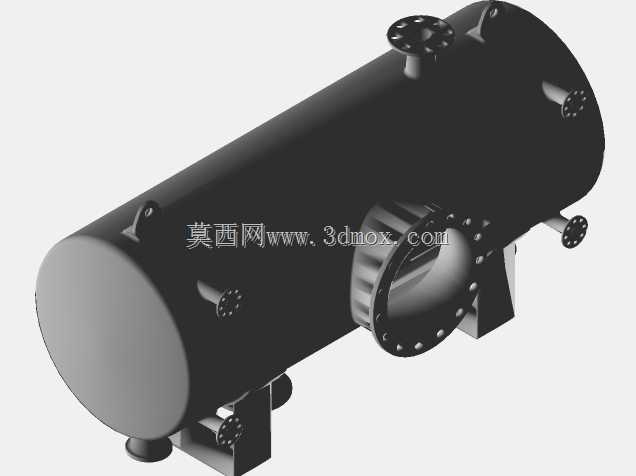

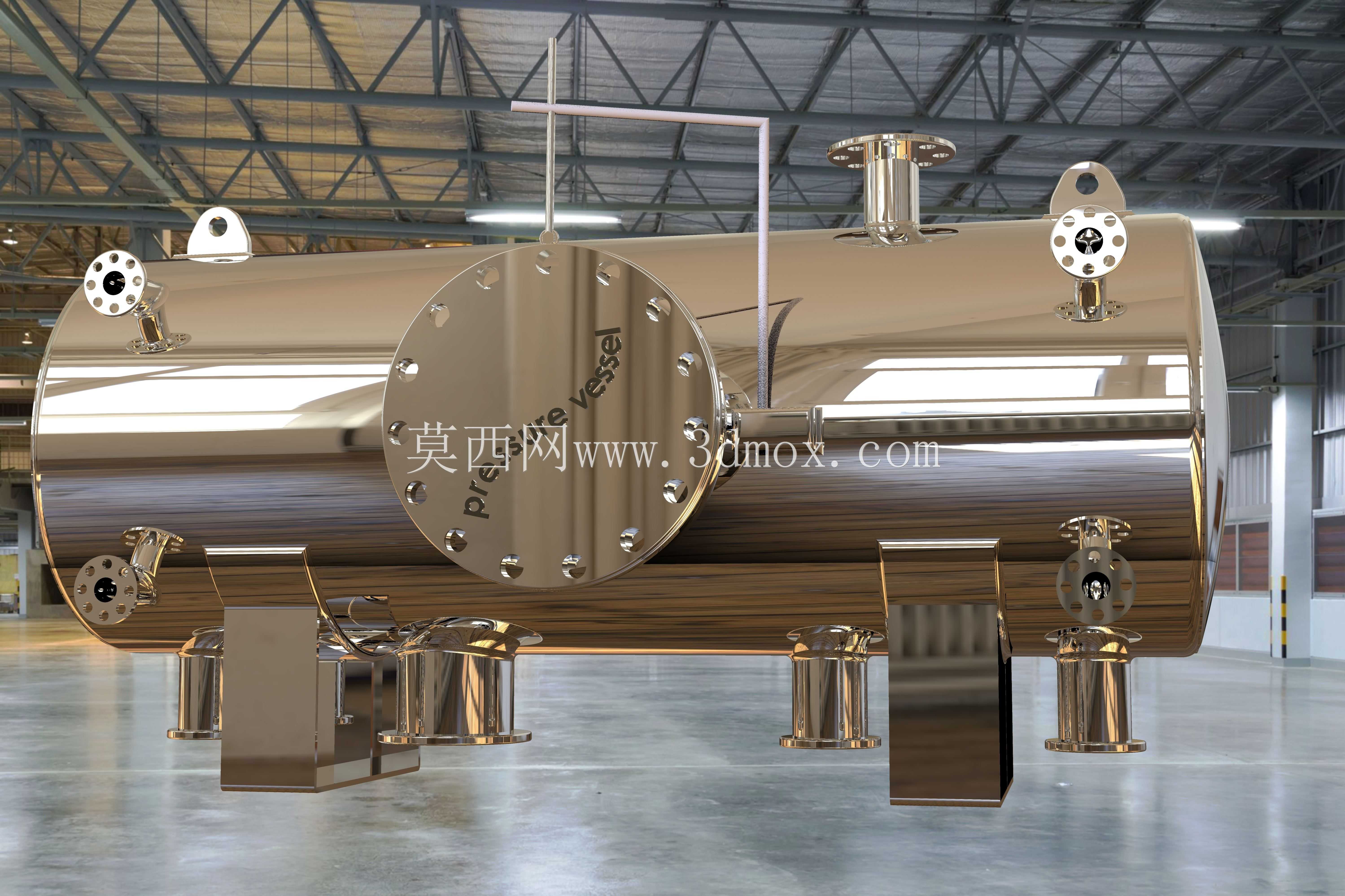

这款卧式不锈钢承压罐体，主要面向化工原料存储、食品级流体暂存、制药工艺介质缓冲、暖通供热系统稳压等工业场景，可在有密闭承压需求的流体处理产线中承担核心存储与缓冲功能，适配有洁净要求、防腐要求的中低压流体工况，能够稳定容纳气态、液态或气液混合态的工艺介质，避免介质与外界环境接触发生污染、变质或泄漏风险。设备整体采用卧式长筒结构布局，筒体两端采用标准椭圆封头做承压密封，相比平盖结构能够更好分散内部介质压力，降低局部应力集中风险，筒体侧面开设大尺寸快开人孔结构，方便后期运维人员进入罐体内部开展清洁、检修与部件更换作业，人孔采用带颈法兰配合螺栓紧固的密封结构，密封面精度满足中低压工况下的无泄漏要求。罐体顶部设置多组不同规格的工艺接管，分别可用于介质进料、排气、安全附件安装、仪表检测，接管位置根据工艺操作的人机工程学做了排布优化，避免相邻管路安装时出现干涉，同时预留了吊耳结构，方便设备出厂运输、现场吊装就位时的索具挂载，吊耳位置经过重心校核，吊装过程中可保持罐体平稳，避免倾斜磕碰。罐体底部设置多组鞍式支撑支座，支座与筒体接触位置做了圆弧贴合处理，能够均匀承载罐体满液状态下的整体重量，同时支座底部预留安装螺栓孔位，可直接与混凝土基础或钢制安装机架做刚性固定，安装边界清晰，现场施工时无需额外做支撑结构的二次适配。设计过程中严格遵循承压设备的强度计算逻辑，筒体壁厚根据设计压力、介质腐蚀裕量做了选型匹配，所有接管与筒体的连接位置均做了圆滑过渡处理，减少焊接应力集中点，罐体表面做镜面抛光处理，既能够降低介质挂壁残留，也方便日常清洁作业，满足洁净工况下的卫生要求。设备的接口规格、支撑间距、整体外形尺寸均适配常规工业厂房的安装空间，可直接对接现有工艺管路完成组装，无需对现有产线做大规模改造，能够有效缩短项目的安装调试周期。
