多轴齿轮组集成式速度调控装置

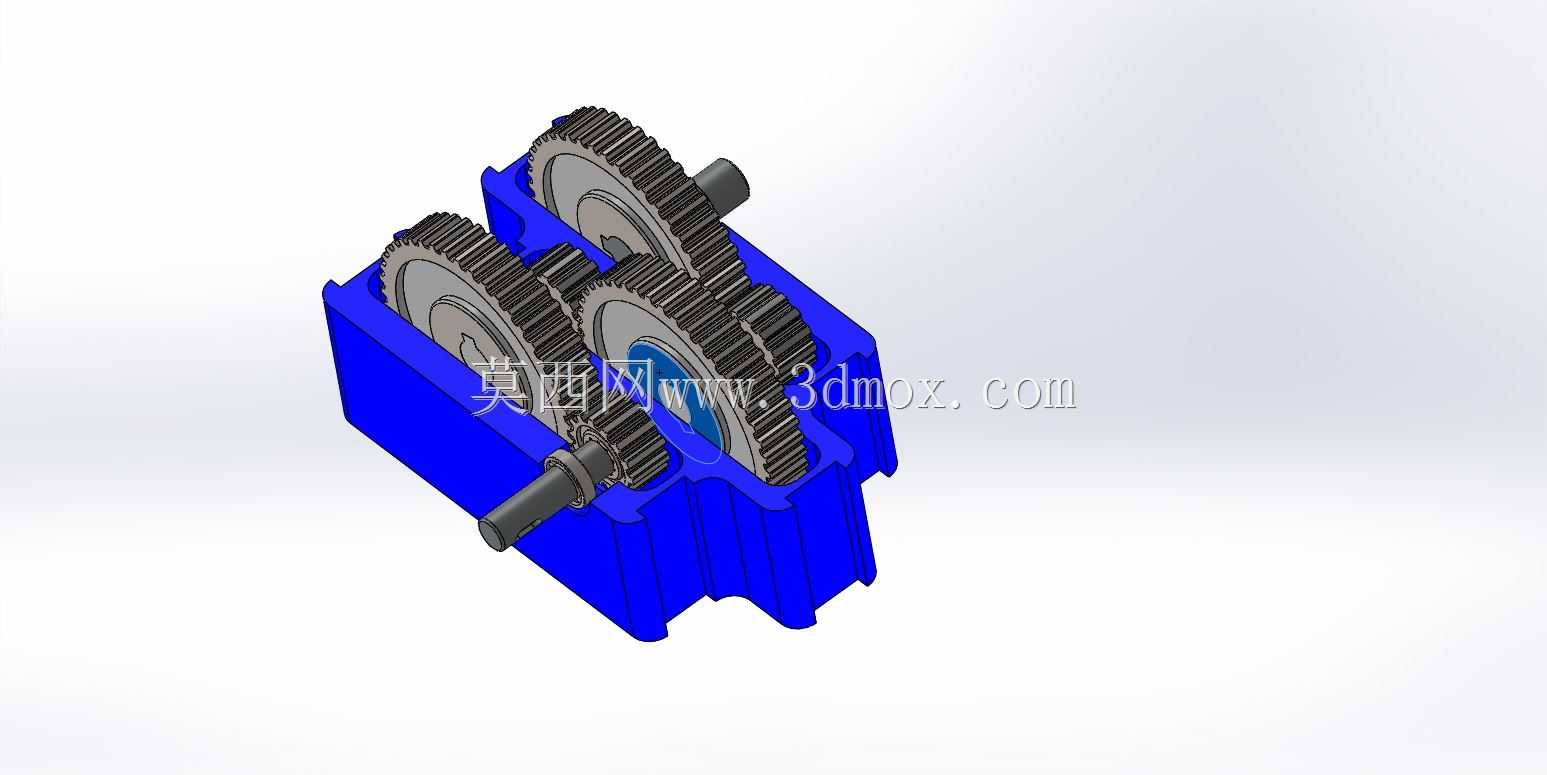

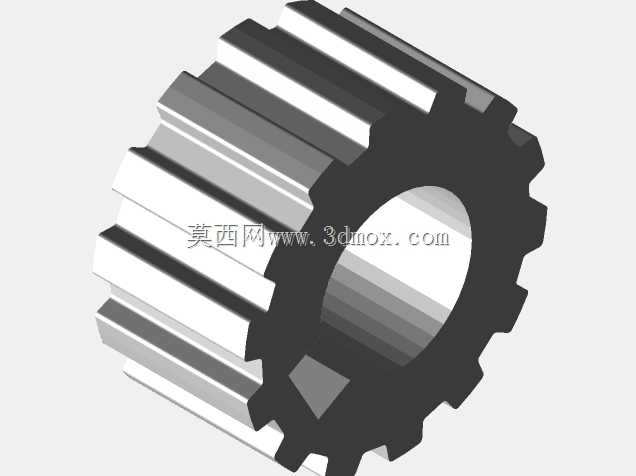

　　这套齿轮集成式速度调控结构，常被应用在中小功率输送线、小型加工设备进给单元、轻工包装设备的动力传递环节中，用来匹配原动机输出转速与工作端的实际转速需求，替代传统的分体式带轮调速、单级齿轮减速结构，在安装空间局促的设备舱内完成转速匹配与扭矩传递的双重功能。从实际使用场景来看，这类结构不需要额外加装独立的减速箱壳体适配结构，自身集成的蓝色承托壳体既可以作为齿轮轴的安装基座，也能直接通过壳体上预留的安装孔位固定在设备机架上，安装时需要注意输入轴与输出轴的同轴度偏差控制在0.02mm以内，避免齿轮啮合过程中出现偏载、齿面异常磨损的问题。整套结构采用四级圆柱直齿轮啮合传动，齿轮均采用渐开线齿形设计，啮合重合度控制在1.2以上，

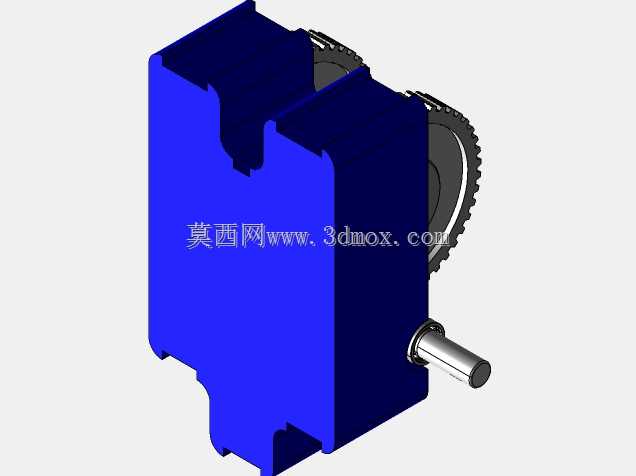

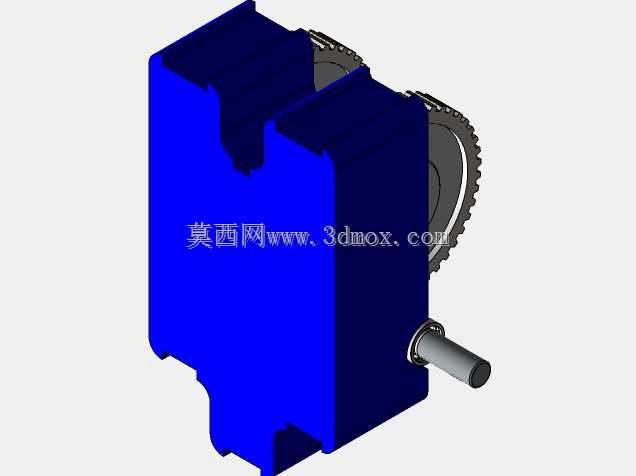

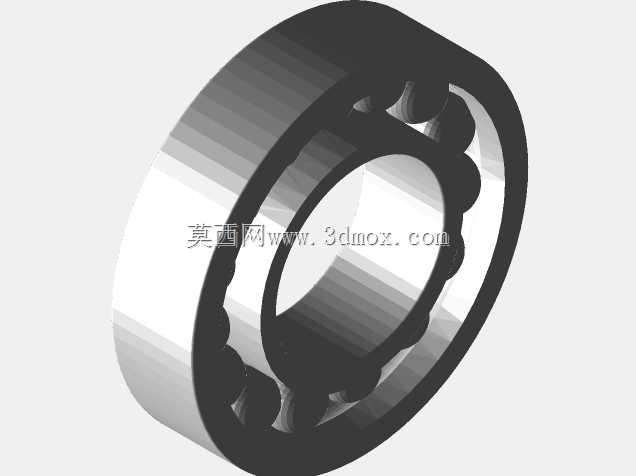

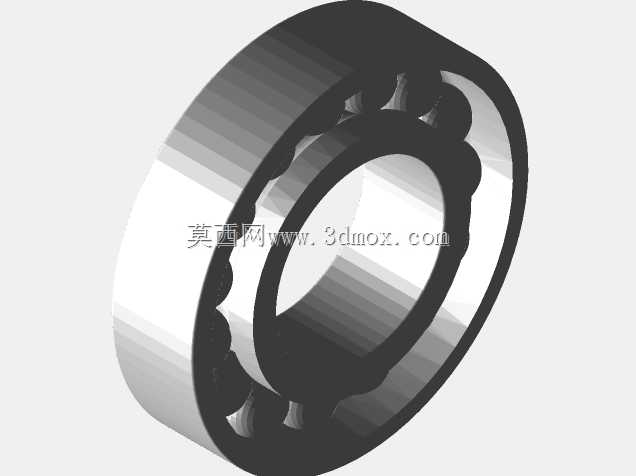

　　保证传动过程中至少有一对轮齿处于啮合状态，降低传动冲击与运转噪音。设计过程中，每一级齿轮的传动比分配都经过载荷校核，高速级采用小模数齿轮降低转动惯量，低速级采用大模数齿轮提升扭矩承载能力，齿轮轴均采用台阶轴设计，轴肩位置定位轴承内圈，壳体上的镗孔直接定位轴承外圈，省去了额外的轴承套零件，减少装配环节的累计误差。壳体的外形采用带加强筋的槽型结构，侧壁厚度根据齿轮啮合的径向力载荷核算为5mm，底部的安装凸台高出壳体底面2mm，保证安装时壳体底面与机架平面不会出现面接触的安装应力，输入轴与输出轴均伸出壳体端面30mm，轴端预留了平键键槽，方便外接联轴器、带轮或者执行部件。在实际功能表现上，这套结构可以将输入端的高转速低扭矩输入，

　　通过四级齿轮的逐级减速，转化为输出端的低转速大扭矩输出，同时可以根据实际工况需求，更换其中某一级的配对齿轮，调整总传动比来适配不同的输出转速要求，不需要改动整体安装尺寸与外部连接接口。装配过程中需要注意齿轮的啮合侧隙控制在0.1-0.2mm之间，侧隙过大会导致传动回程误差增大，影响速度调控的精度，侧隙过小则会导致齿轮运转卡滞、温升过高，严重时会出现齿面胶合的失效问题。轴承位置预留了润滑脂填充空间，日常维护时只需要定期补充润滑脂即可，不需要复杂的油路循环系统，适合在免维护周期要求较长的民用轻工设备上使用。整套结构的外部轮廓尺寸控制在长180mm、宽120mm、高150mm的范围内，安装孔位的中心距按照标准通用安装尺寸设计，

　　可以直接替换市面上同规格的小型齿轮减速单元，不需要对原有设备的安装机架做二次改造。齿轮的齿宽根据传递扭矩核算为15mm，齿面经过调质处理，硬度达到HB220-250，既保证齿面的耐磨性能，也保留了芯部的韧性，能够承受短时的过载冲击。在设备选型适配时，需要核算实际传递的额定扭矩不超过齿轮副的许用载荷，输入端的最高转速不超过1500rpm，避免转速过高导致齿轮线速度过大，出现振动、噪音超标的问题。壳体上的齿轮安装槽采用开放式顶部设计，装配时可以依次将齿轮轴组件放入槽内，再通过端盖固定轴向位置，装配工艺性较好，不需要复杂的专用工装就可以完成整机组装。
