三角连接支架机械结构设计

　　这类三角构型的连接支架，在多类需要分散载荷、实现多点位铰接固定的机械结构中应用十分广泛，常见于行走机构的悬架连接点位、小型动力设备的减震支撑位、工装夹具的定位连接端，核心作用是把三个不同方向的安装点位通过一体化的刚性结构整合到同一构件上，避免分散连接带来的装配累计误差，同时让载荷能够沿着三个支臂的筋位均匀传递，降低局部应力集中导致的构件失效风险。从实际使用场景来看，这类支架往往处于多向受力的交汇位置，既要承受沿安装孔轴向的拉压载荷，也要应对设备运行过程中产生的交变剪切力，部分应用在行走设备上的同类型支架，还需要缓冲路面颠簸带来的瞬时冲击载荷，因此结构设计上的刚度匹配、应力分布合理性直接决定了构件的使用寿命。

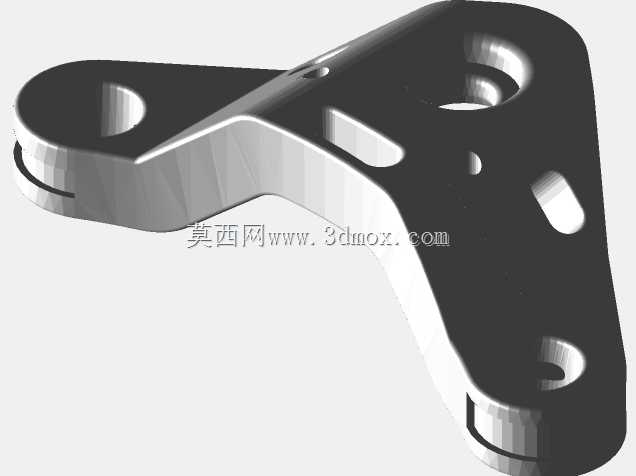

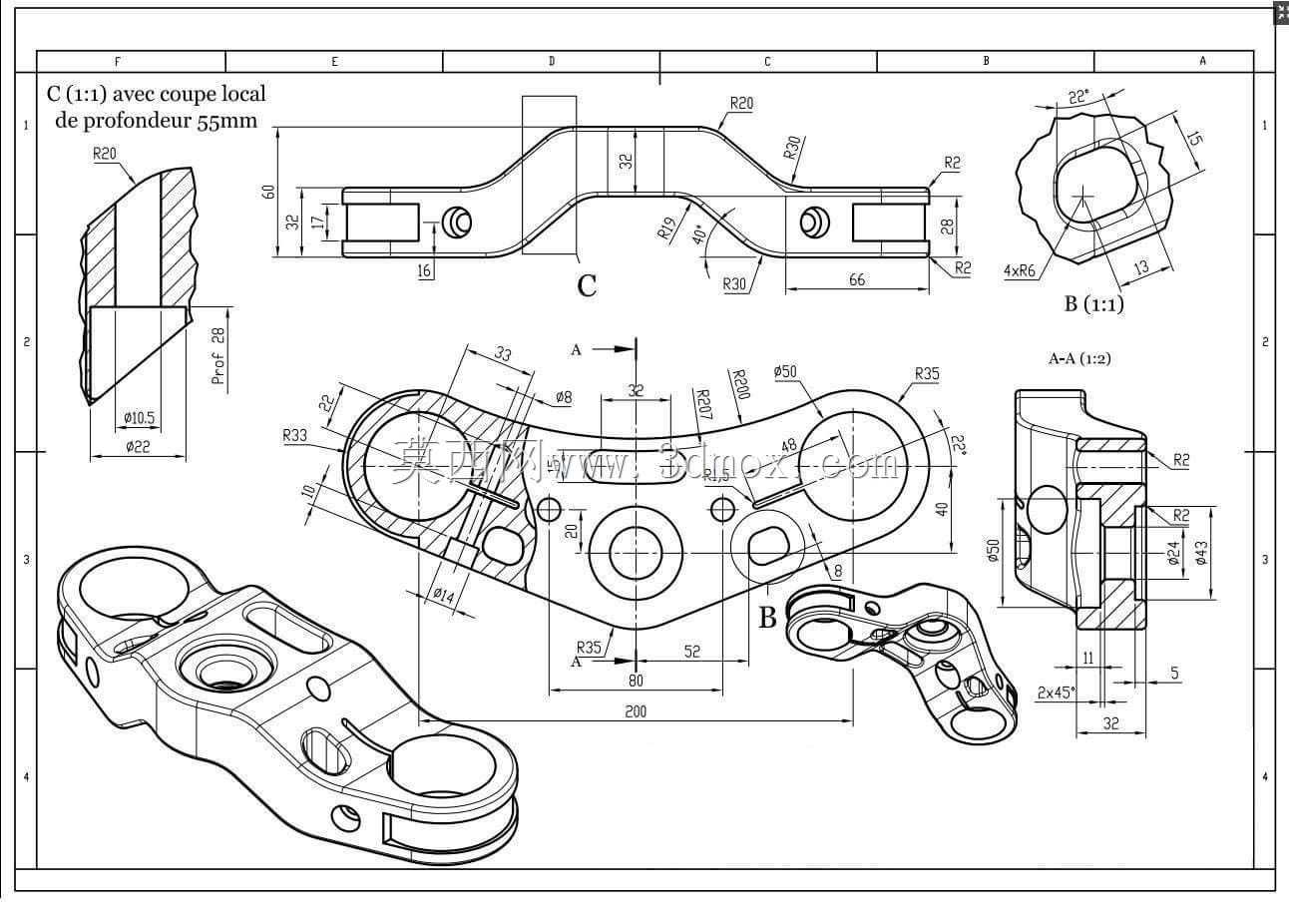

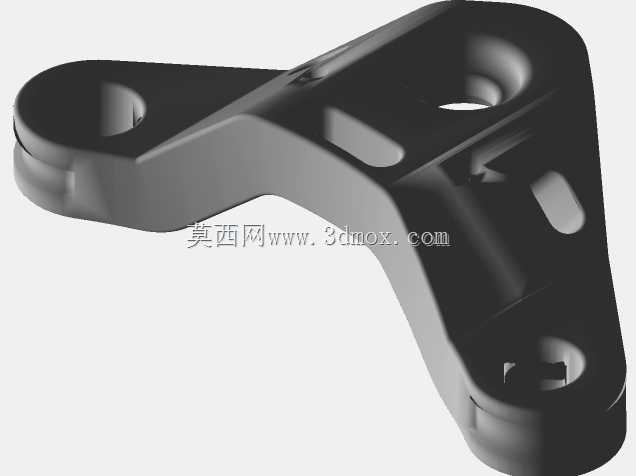

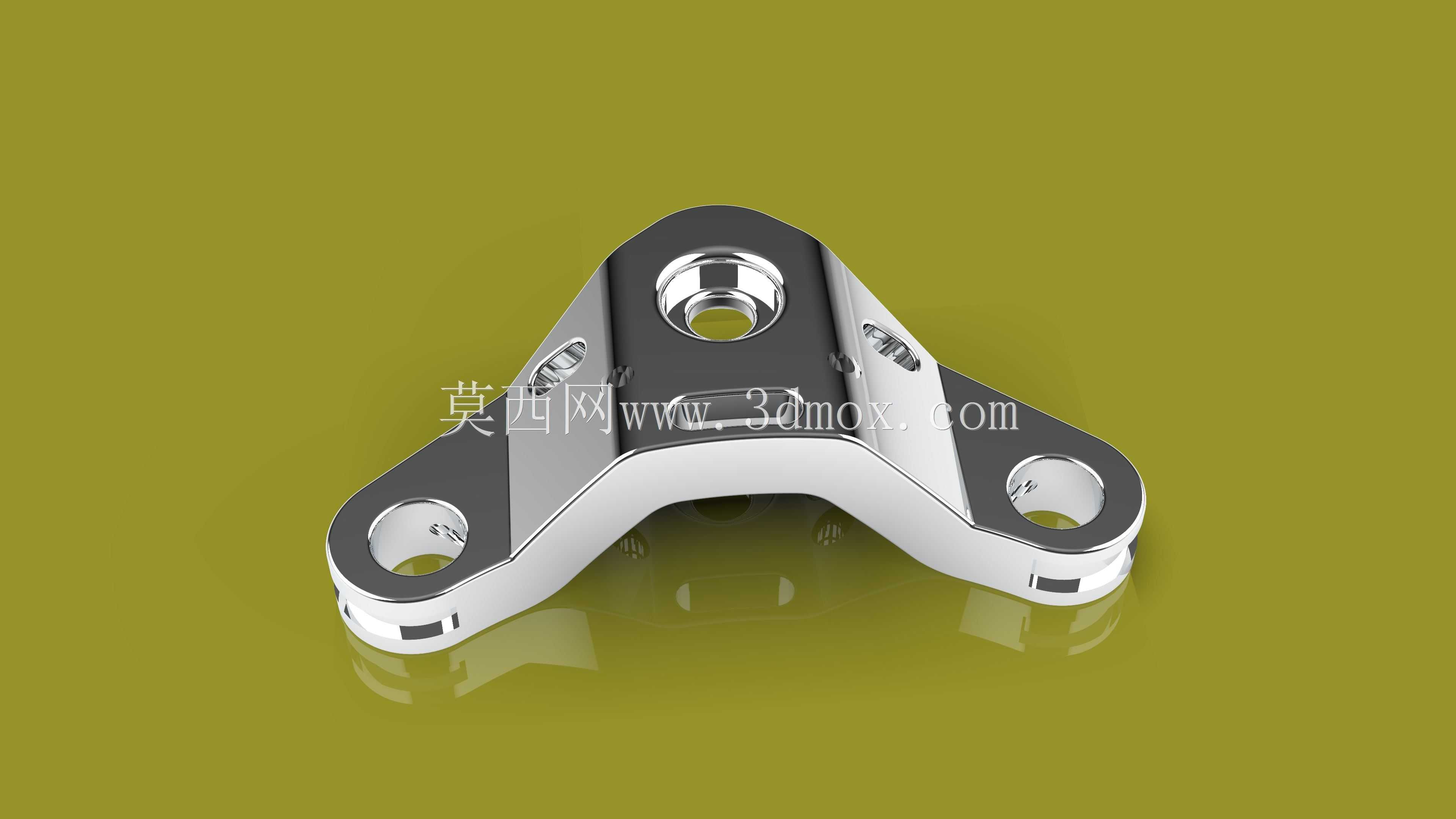

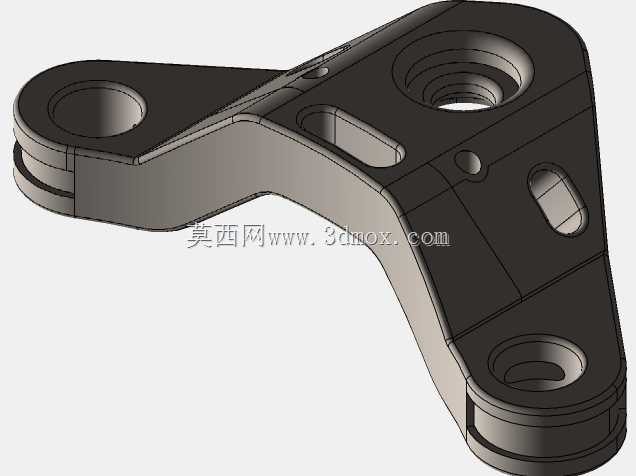

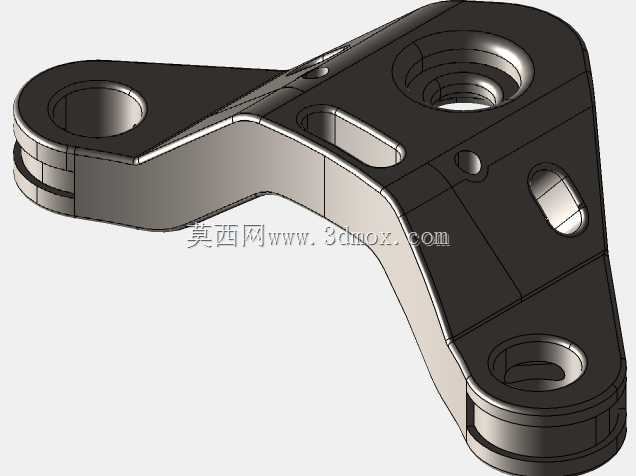

　　设计这类三角连接支架时，首先要确定三个安装点位的相对位置关系，也就是三个安装孔的中心距参数，这部分尺寸完全匹配对接部件的安装边界，不能随意调整，三个支臂的走向沿着三个安装孔的中心连线做延伸，在中心交汇区域做加厚的实体过渡，避免直角交汇带来的应力集中问题。从结构细节来看，每个安装孔位都设计了同轴的凸台结构，凸台的厚度根据对应位置的螺栓连接强度要求确定，既能够增加孔位的接触面积，降低螺栓预紧时对构件表面的压应力，也能在不额外增加整体壁厚的前提下提升孔位的结构刚度，减少安装孔受载后的变形量。支臂的截面采用变厚度设计，靠近中心交汇区域的位置壁厚更大，向外侧安装孔位逐步过渡到均匀壁厚，在支臂的非配合侧面做了局部的凹陷减重设计，这类设计不会破坏支臂的主要受力筋路，还能有效降低构件的整体重量，对于需要控制运动部件惯量的应用场景来说，这类减重结构的收益十分明显。

　　安装边界方面，三个安装孔的孔径根据对接的螺栓规格做匹配设计，孔位的端面都预留了足够的扳手操作空间，装配时不需要额外避让周边构件，每个支臂侧面的小平面结构，是为了安装时的定位防转设计，装配时可以通过侧面的定位面快速确定支架的安装角度，降低装配对位的难度。构件的所有棱边都做了圆角过渡处理，一方面是避免加工和装配过程中锐边划伤操作人员，另一方面圆角过渡能够有效降低交变载荷下的应力集中系数，提升构件的疲劳寿命。从受力路径来看，任意一个安装孔传入的载荷，都会沿着支臂的实体部分传递到中心交汇区域，再分散到另外两个支臂对应的安装点位，整个传力路径连续顺畅，没有出现传力路径突变或者截面骤变的位置，能够保证载荷传递过程中不会出现局部应力过高的问题。

　　在实际选型适配时，需要先确认三个安装点位的相对位置是否匹配自身设备的安装空间，同时核对每个安装孔的载荷承受上限是否满足使用要求，这类一体化的三角支架相比拼接式的连接结构，装配环节的零件数量更少，不需要额外调整多个拼接零件的相对位置，装配效率更高，同时一体化结构的整体刚度更好，长期使用过程中不会出现拼接位置松动移位的问题，适合在有振动、交变载荷的工作环境下使用。设计建模过程中，这类构件需要重点关注安装孔的同轴度、各安装端面的平面度公差，这些形位公差会直接影响后续的装配精度，如果孔位同轴度偏差过大，会导致螺栓安装时出现别劲的问题，长期受载下容易出现螺栓断裂或者孔位开裂的故障；安装端面的平面度不足则会导致连接贴合面存在间隙，螺栓预紧后支架会产生附加的内应力，影响构件的实际承载能力。
