桥式双安装座金属拉手三维设计作品

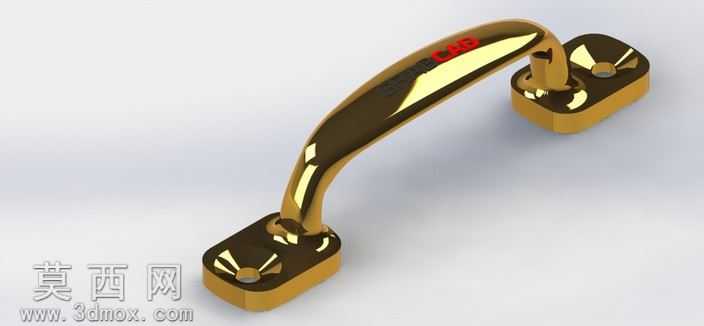

本作品为桥式双安装座金属拉手的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以基准面定位绘制拉手拱形握持段的中心引导线，通过扫描特征生成符合人体工学握持弧度的主体杆身，杆身截面采用圆角过渡的扁圆形设计，既保证握持时的贴合舒适度，也避免尖锐棱角带来的磕碰风险。两端的安装固定座采用独立特征建模，先绘制方形底座的轮廓草图，通过拉伸生成基座主体，再在基座中心构建与杆身端部匹配的插接沉孔，保证杆身与安装座的衔接处过渡顺滑无错位，同时在安装座上预留沉头螺丝安装孔，孔位深度经过精准计算，可保证螺丝安装后头部完全沉入孔内，不突出安装面避免剐蹭。建模全程采用关联参数设计，修改握持段弧度、安装座尺寸、安装孔间距等参数时可同步更新整体模型，方便适配不同规格的门窗、柜体安装需求。材质与渲染阶段，针对金属拉手的使用场景，赋予抛光镀铬金属材质，调整材质的反射粗糙度参数，模拟真实五金件表面细腻的金属光泽与柔和反光效果，渲染时采用柔和的影棚布光，多角度呈现拉手的曲面流畅度与金属质感，同时还原安装座底面的平整贴合面特征，保证安装后与被安装件表面完全贴合无间隙。结构设计上充分考虑五金件的实用属性，拱形握持段与安装座的衔接处做了加厚圆角过渡处理，可有效提升拉手的承重抗变形能力，避免长期握持受力出现连接处断裂的问题，整体结构无多余冗余特征，既符合五金冲压或压铸加工的工艺要求，也兼顾了外观的简洁美观，适配各类柜门、抽屉、门窗的装配使用需求。
