mITX规格水冷台式电脑主机结构设计

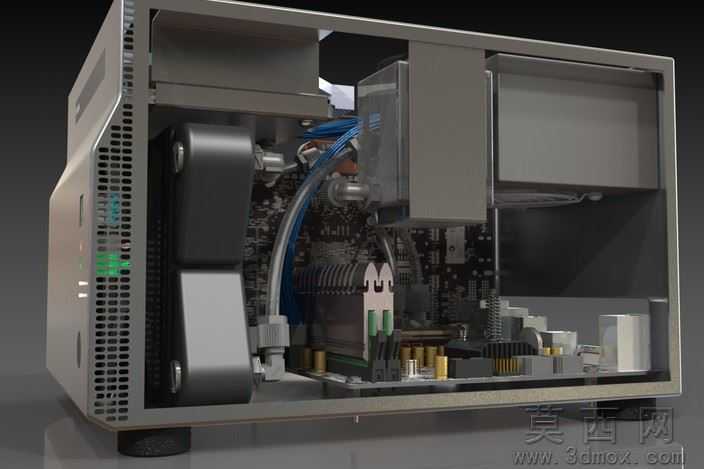

本模型为mITX规格小型水冷台式电脑主机的完整三维结构设计，建模阶段以银石赛道Sugo SG06机箱的公开外部尺寸为基准，参考实物拆机照片完成内部空间的1:1比例还原，所有硬件布局严格遵循SFF小型机箱的空间利用逻辑，在有限容积内完成全套硬件与水冷回路的排布设计。参数设计层面，主板适配AsRock z77e-ITX规格，对应LGA1155接口CPU安装位，预留2条DDR3内存插槽空间，显卡位兼容HD7870级别双槽独立显卡，存储位支持2个2.5英寸SSD安装，其中一个仓位可扩展为2TB大容量2.5英寸硬盘，所有硬件安装位的固定孔位、避让间隙均按照行业通用标准设置，避免出现硬件干涉问题。

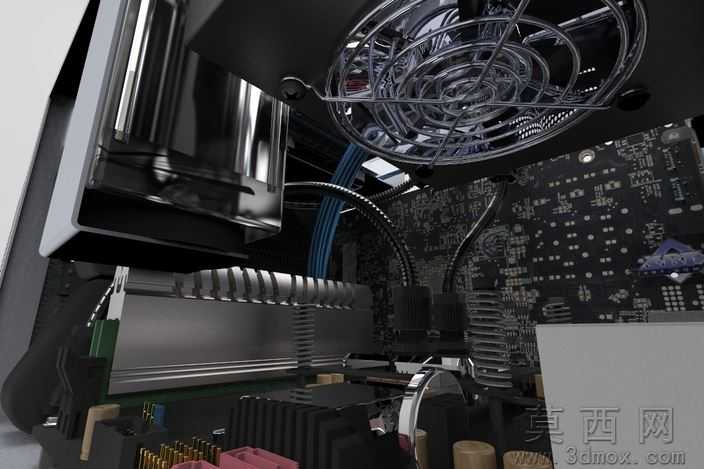

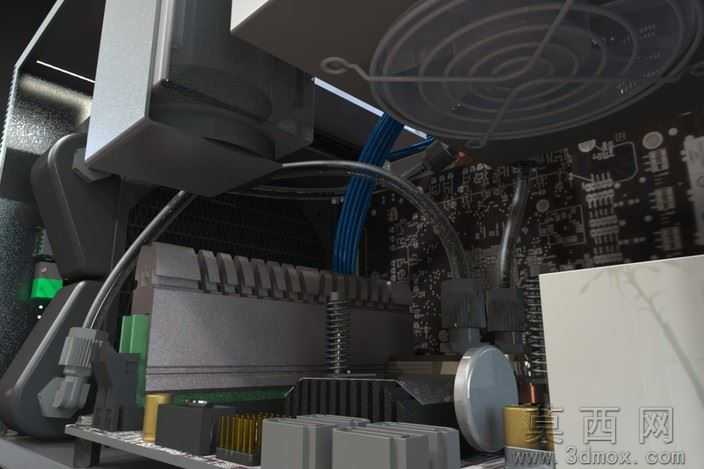

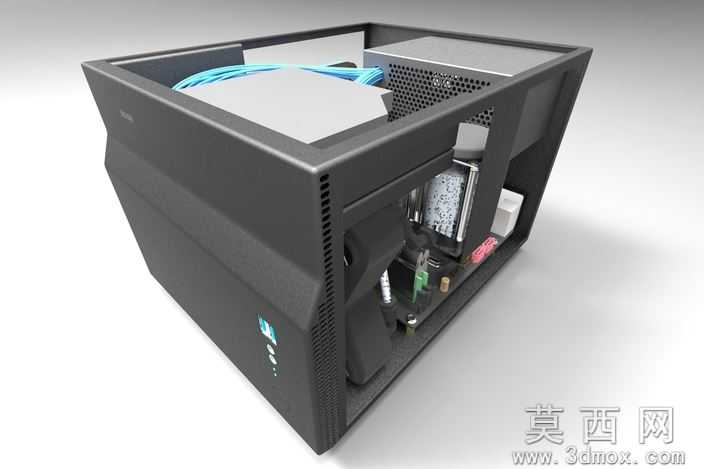

渲染材质部分，机箱外壳采用磨砂银灰色金属材质模拟铝合金机箱质感，水冷头、冷排散热鳍片设置为哑光黑色金属材质，水管设置为半透明蓝色软管材质模拟水冷液填充效果，PCB主板设置为深绿色阻焊层材质搭配金色电容、银色接插件细节，电源模块、硬盘等部件分别对应磨砂塑料、金属拉丝等真实材质参数，渲染后可清晰呈现机箱内部的硬件布局与水冷走向。

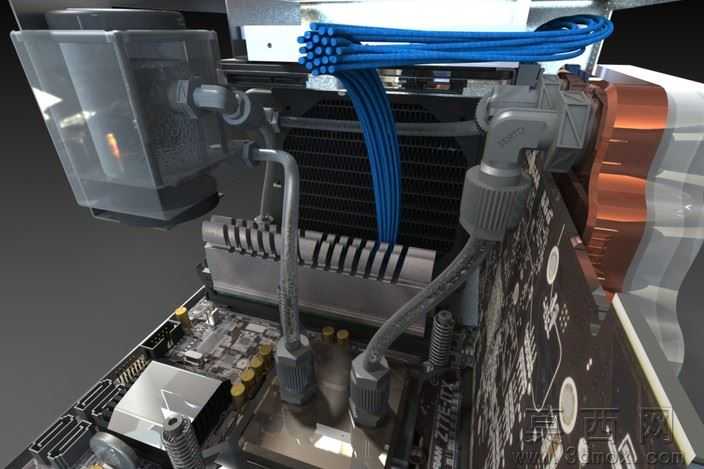

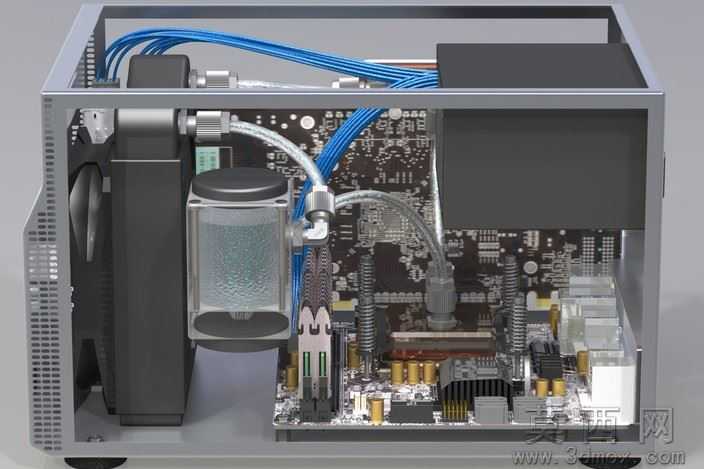

结构原理上，整套水冷回路采用EK品牌高HF冷头、Swiftech MCR120-QP冷排、Alphacool直流泵与快插接头组成完整循环通路，冷排安装在机箱侧边通风位对应进风风道，水管通过8/10毫米规格软管连接各个冷头与冷排，实现CPU、显卡核心的热量快速传导，风冷与水冷结合的散热方案既保证了小型机箱的静音效果，又能满足高性能硬件的散热需求，所有走线均预留合理的理线空间，避免线材遮挡风道。

软件兼容层面，模型提供SolidWorks2011、SolidWorks2012原生格式文件，同时导出STEP/IGES通用中间格式，可兼容绝大多数主流三维CAD软件打开编辑，模型保留完整的装配层级与零件约束关系，用户可根据自身需求替换硬件型号、调整水冷回路布局。

研发教学应用层面，该模型可作为小型PC机箱结构设计、水冷散热系统布局的教学参考案例，帮助学习者理解SFF机箱的空间规划逻辑、硬件兼容性设计要点，也可作为DIY水冷主机改装的方案参考，用于验证不同硬件组合的安装可行性，减少实际改装过程中的试错成本，同时也可为小型机箱产品的研发设计提供结构参考。
