宜家斯托尔曼开放式储物衣柜结构设计

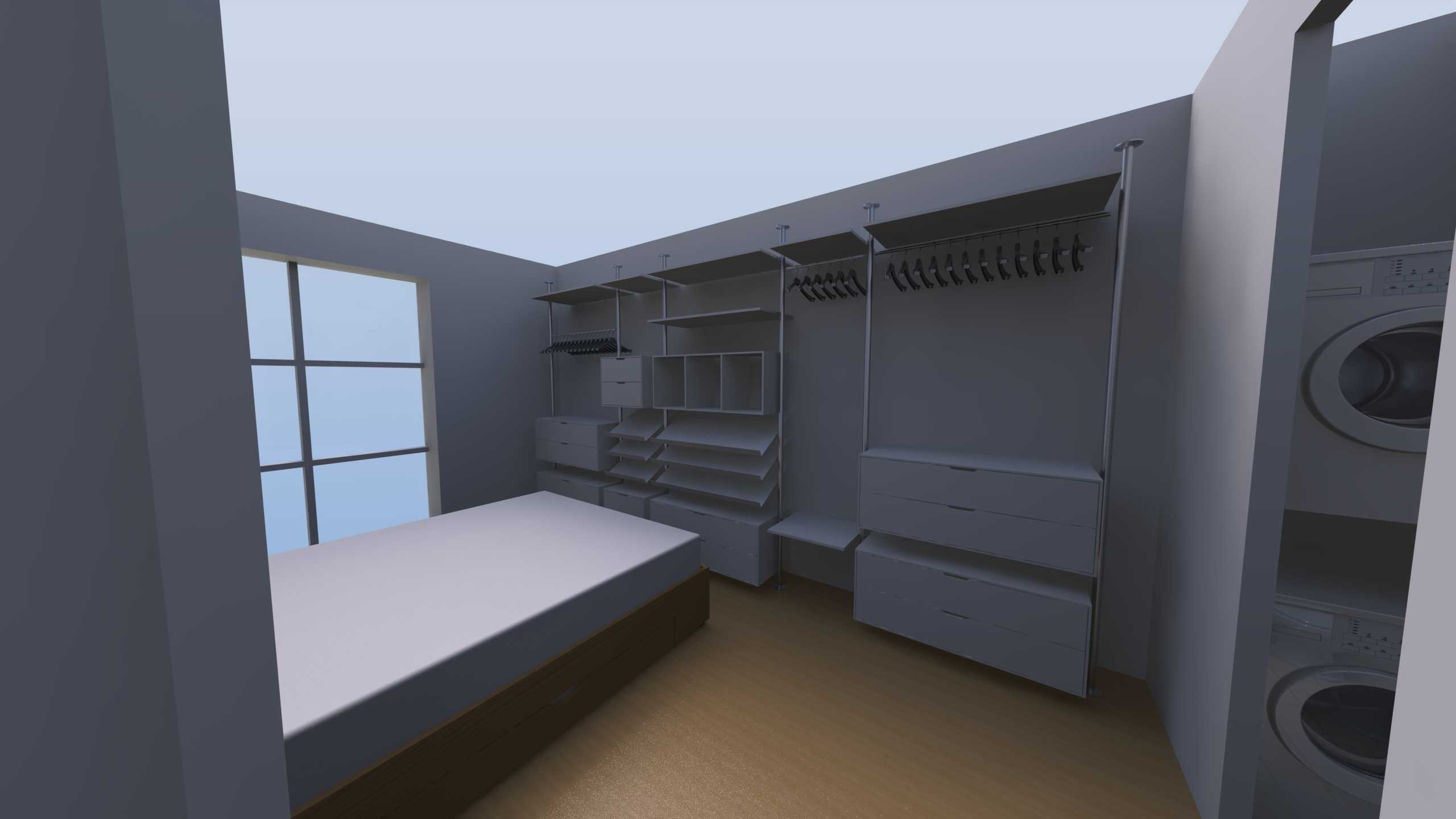

　　在民用家具结构设计与室内空间适配领域，这类开放式储物衣柜的三维建模工作，核心要解决的是组件模块化拆分与空间尺寸校验的实际问题，很多刚接触家具建模的工程师容易忽略实际使用场景下的安装边界，只关注外观曲面的顺滑度，最后做出来的模型放到户型场景里才发现和预留空间存在干涉。这款斯托尔曼衣柜的组件拆分逻辑很有参考性，它没有采用传统整体衣柜的封闭式柜体结构，而是把涂层挂放区、鞋架置物层、抽屉收纳模块做了独立的结构单元设计，每个单元都预留了标准的连接接口，用户可以根据实际的墙面宽度、层高去调整模块的组合顺序，甚至可以单独拆分某一个模块放到玄关、阳台作为独立置物架使用，这种模块化的设计思路在定制家具行业里应用非常广泛，建模的时候不能只做整体装配，还要把每个独立模块的连接结构、安装孔位、配合公差都还原出来，不然模型就只能做外观渲染，没法给后续的结构优化、生产打样提供参考。

　　从实际使用场景来看，这类开放式衣柜大多用在出租屋、小户型卧室或者开放式衣帽间里，和传统封闭式衣柜相比，它没有外门板的结构，所以对内部组件的承重稳定性要求更高，建模的时候要重点考虑挂衣杆的承重形变、鞋架层板的抗弯强度、抽屉导轨的安装间隙，挂衣区的横向跨度如果超过800mm，就要在挂衣杆中间增加支撑结构，不然长期挂放厚重外套会出现中部下垂的问题；鞋架层板的倾斜角度要控制在15度左右，既方便拿取鞋子，又不会因为角度过大导致鞋子滑落，层板之间的间距要根据普通运动鞋、高跟鞋、短靴的高度做差异化设计，不能统一用固定间距，不然会浪费大量的储物空间。抽屉模块的设计要注意导轨的安装位置，抽屉侧板和柜体框架之间要预留2mm左右的滑动间隙，避免抽拉的时候出现卡顿，抽屉面板和框架之间的缝隙要控制均匀，外观上的缝隙公差不能超过1mm，不然会影响整体的视觉效果。

　　做这类家具三维建模的时候，外形尺寸的校验是非常重要的环节，很多人建模的时候只按照产品宣传页的标称尺寸去做，忽略了实际安装时的墙面误差、地面找平误差，这款衣柜的整体高度设计预留了50mm的可调空间，底部的支撑脚可以通过螺纹结构调整高度，适配地面不平整的安装场景，建模的时候要把这个可调结构做出来，方便后续在不同户型场景里做适配调整。整体宽度方向的模块组合也要预留拼接间隙，每个独立模块之间预留1mm的拼接缝，避免多模块组合的时候因为尺寸累积误差导致整体装不上。另外，这款衣柜的涂层挂放区做了特殊的防滑结构，挂杆表面做了磨砂纹理处理，建模的时候不要忽略这个细节，纹理的深度要控制在0.2mm左右，既不会影响挂衣架的滑动，又能避免光滑挂杆容易出现的衣架滑落问题。

　　从设计思路上来说，这款衣柜没有做多余的装饰性结构，所有的结构设计都围绕储物功能展开，开放式的结构让用户拿取衣物的时候不需要开关门板，日常使用的便利性更高，同时模块化的设计也降低了生产和运输的成本，每个独立模块都可以平板包装，用户拿到手之后可以自行组装，不需要专业的安装工人上门。建模的时候要把各个模块的装配逻辑理清楚，从底部支撑框架开始，依次安装层板支撑件、挂衣杆固定座、抽屉导轨，最后再装鞋架层板、挂衣杆、抽屉组件，每个连接部位的紧固件都要按照实际的装配顺序还原，不能出现结构干涉、装配顺序不合理的问题。很多新手做这类家具模型的时候，容易把各个组件做成一个整体，忽略了实际生产中的装配工艺，最后做出来的模型没法拆解，也没法指导实际的生产组装，这是做民用家具结构建模一定要避开的误区。

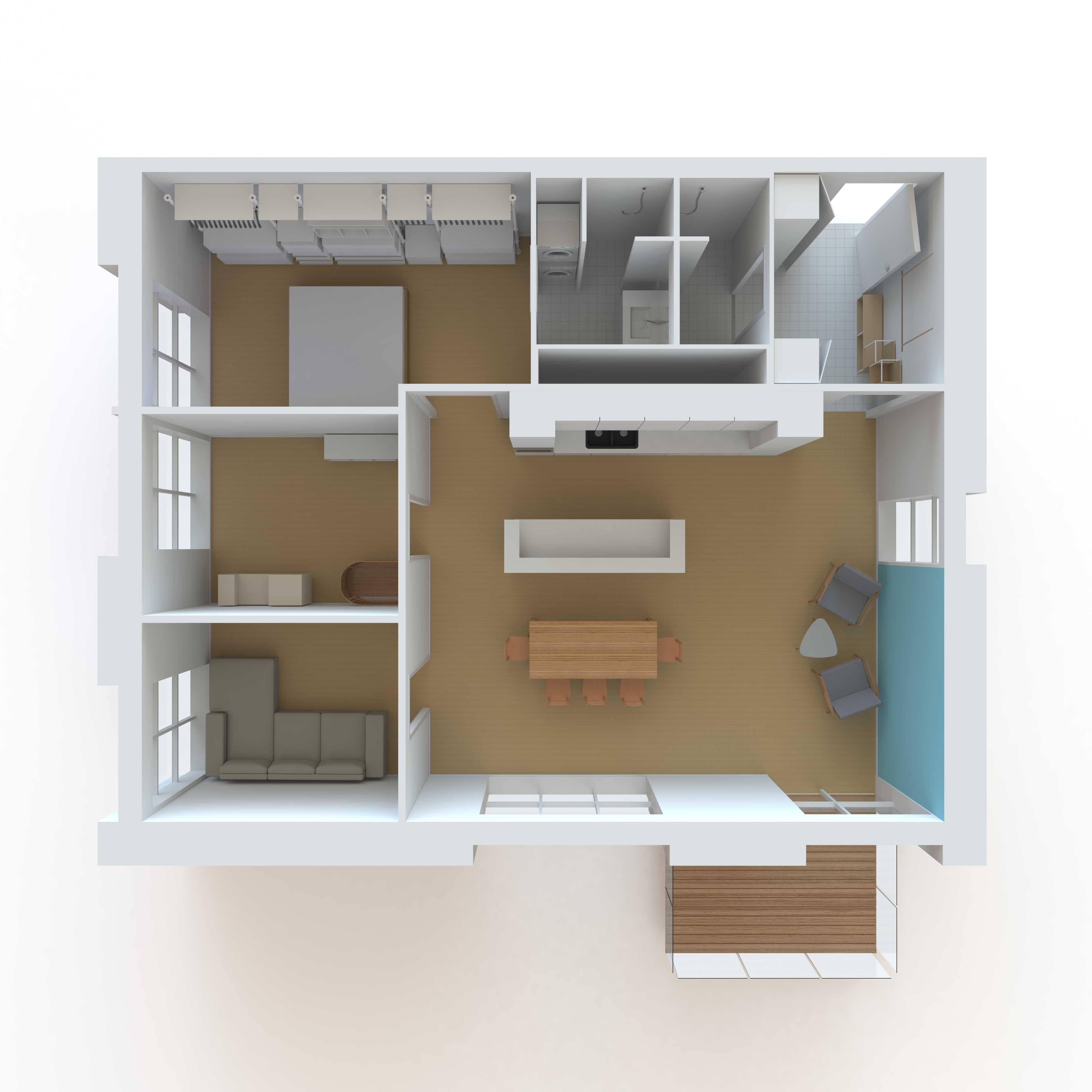

　　另外，在做室内空间适配校验的时候，这款模型可以直接导入到室内设计场景里，检查衣柜和周边床体、床头柜、房门的位置关系，确认开门的空间、过人的通道是否满足使用要求，开放式衣柜的深度一般控制在550mm左右，这个深度刚好可以挂放普通的成人衣物，不会因为深度过浅导致衣服突出柜体外，也不会因为深度过深浪费室内空间，建模的时候要严格控制这个深度尺寸，不能随意调整，不然放到实际场景里就会出现尺寸不匹配的问题。鞋架层板的深度要比挂衣区浅100mm左右，避免鞋子突出层板碰到过往的人，抽屉模块的高度要控制在200mm左右，用来收纳内衣、袜子这类小件物品，拿取的时候不需要弯腰太深，符合人体工程学的使用要求。
