链条啮合传动齿轮组结构三维设计

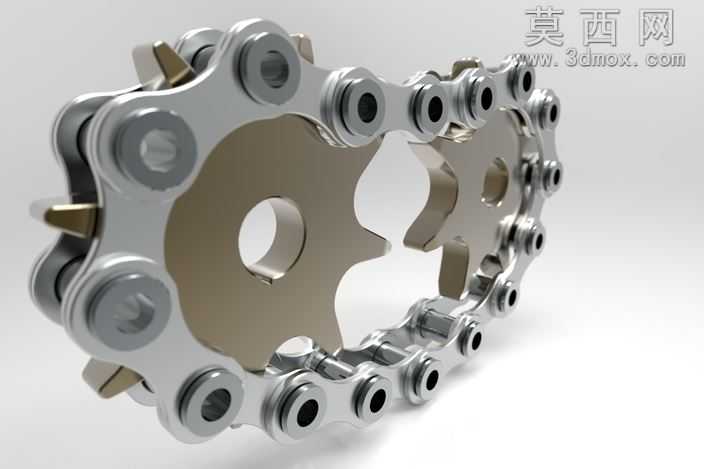

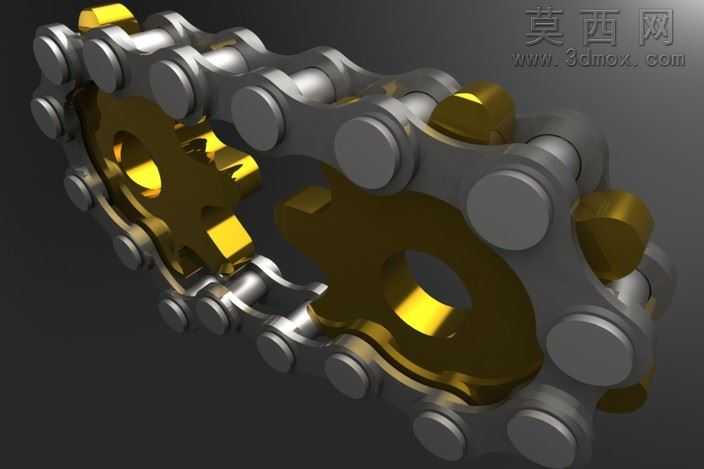

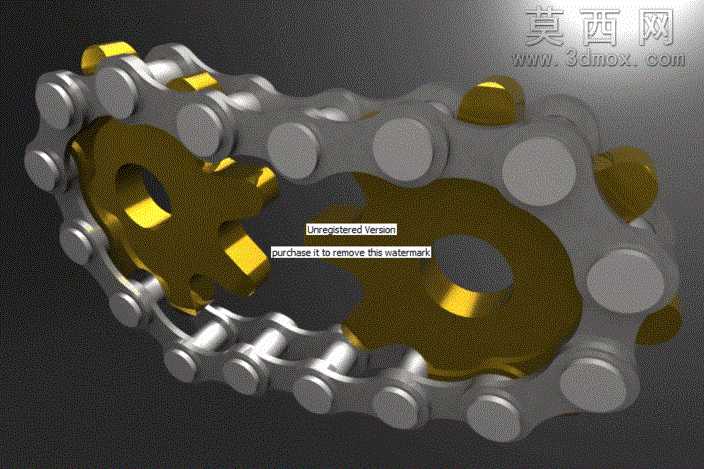

本作品为齿轮链传动结构的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中先对齿轮齿廓进行渐开线参数化生成，依据标准链轮齿形规范完成链轮齿槽的精准绘制，再通过链条链节的逐节装配约束，还原链条与两个链轮的完整啮合状态。建模阶段严格控制各零件的尺寸公差，链节的销轴与套筒间隙、链轮齿距与链节节距的匹配度都经过反复校验，确保装配后无干涉、传动逻辑符合机械设计规范。材质与渲染阶段，为链轮零件赋予抛光黄铜材质，调整金属材质的反射率与粗糙度参数，模拟黄铜金属特有的暖金色金属光泽与边缘高光效果；为链条的外链板、销轴、套筒零件赋予磨砂镀铬钢材材质，通过调整材质的凹凸贴图参数，还原金属机加工表面的细微纹理，同时设置场景内三点布光，主光从侧上方打亮模型整体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒链条与链轮的边缘层次，最终渲染图清晰展现出金属零件的质感与结构细节。设计思路上，本结构围绕小链条连接双齿轮的传动副展开，重点还原链传动的啮合运动逻辑，可用于直观展示链传动的工作原理，也可作为传动机构设计的参考样例，模型中各零件均保留完整建模特征树，可根据实际设计需求修改齿距、齿数、链节长度等参数，适配不同的传动场景使用。
