桌装式钣金手动长料定位制动装置

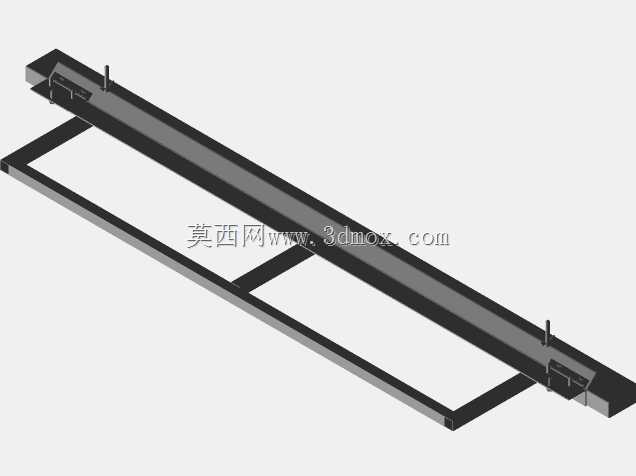

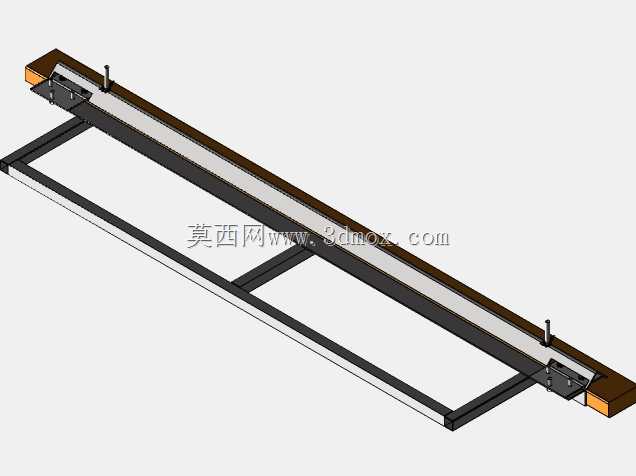

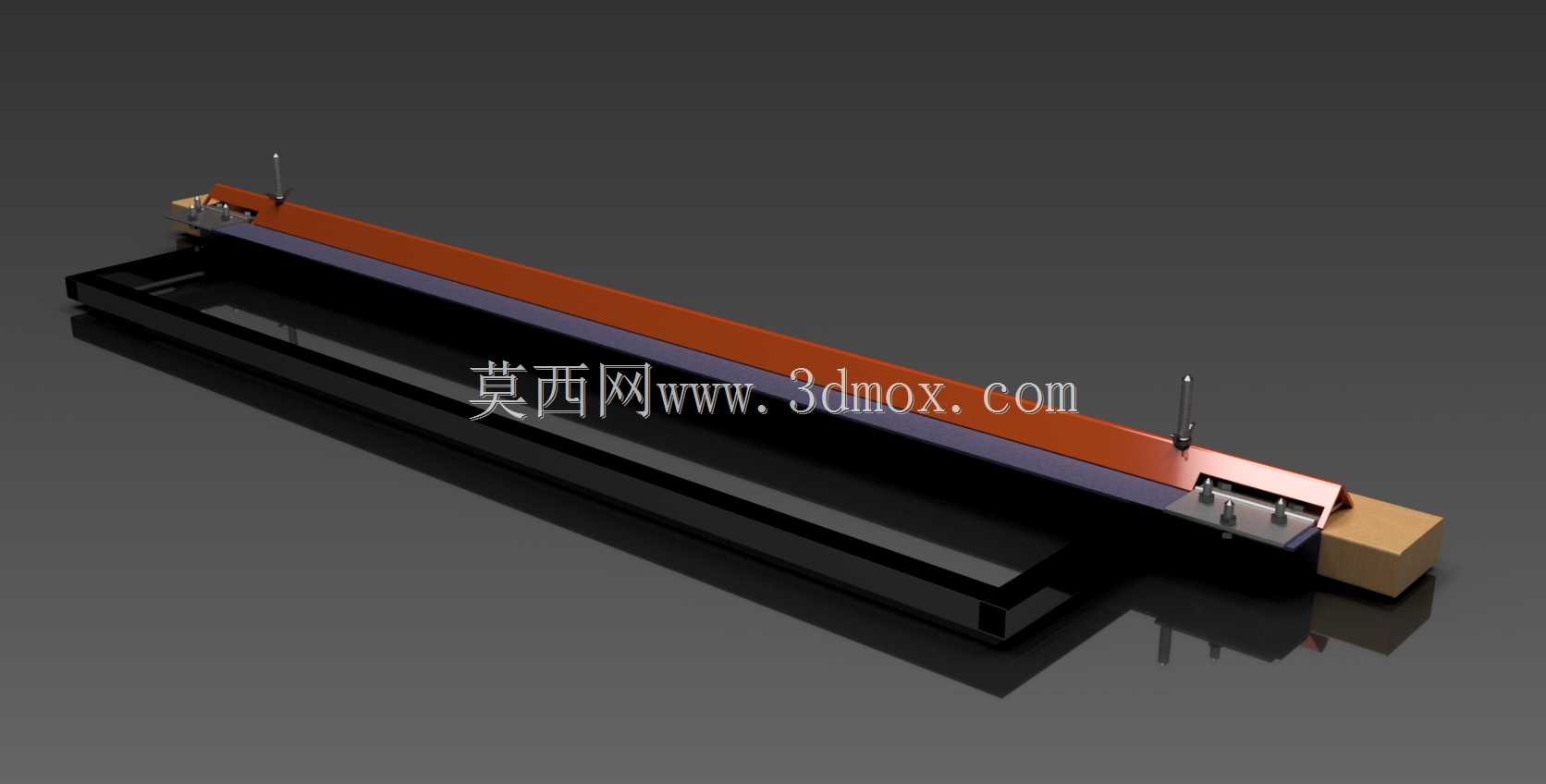

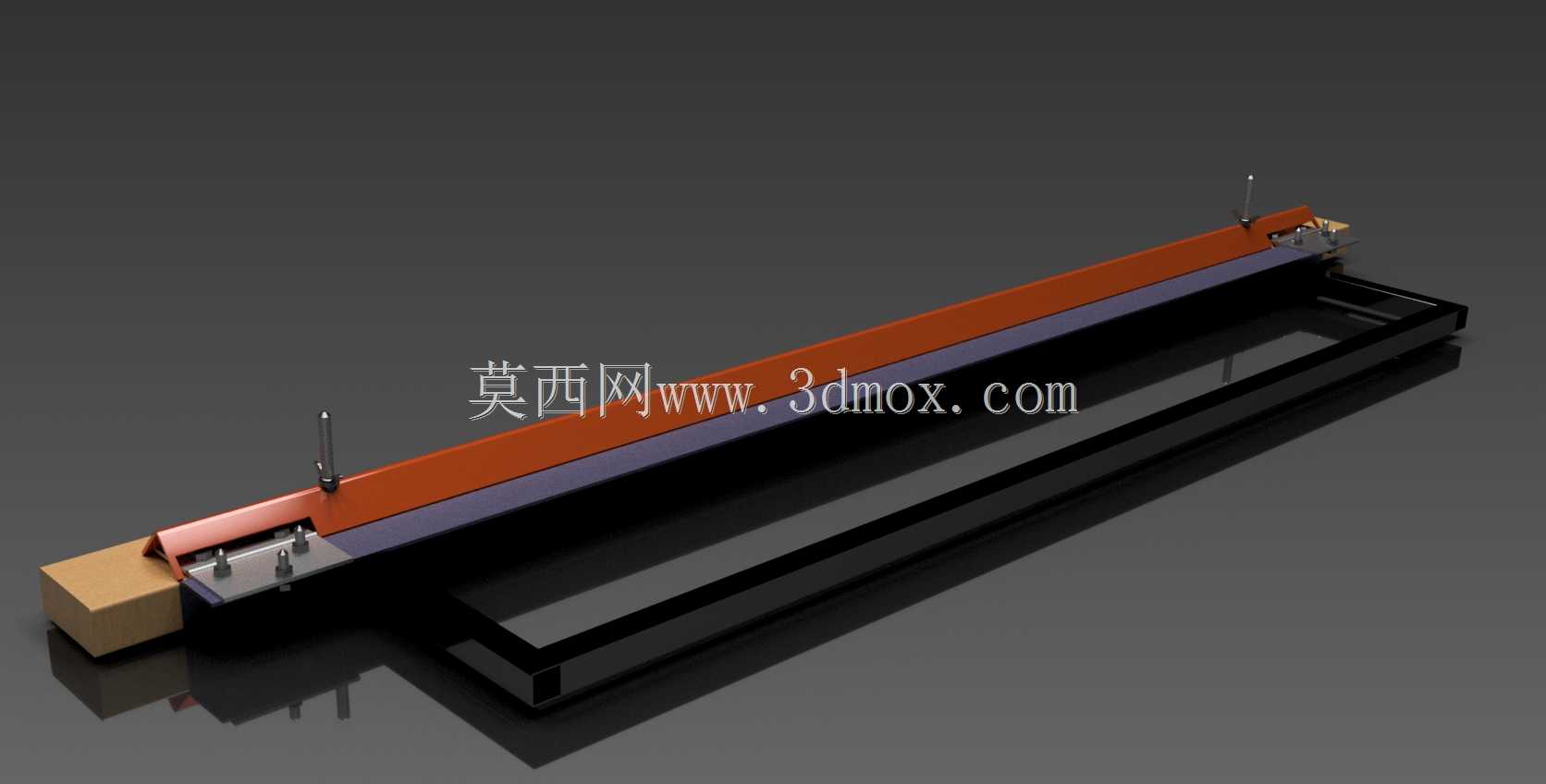

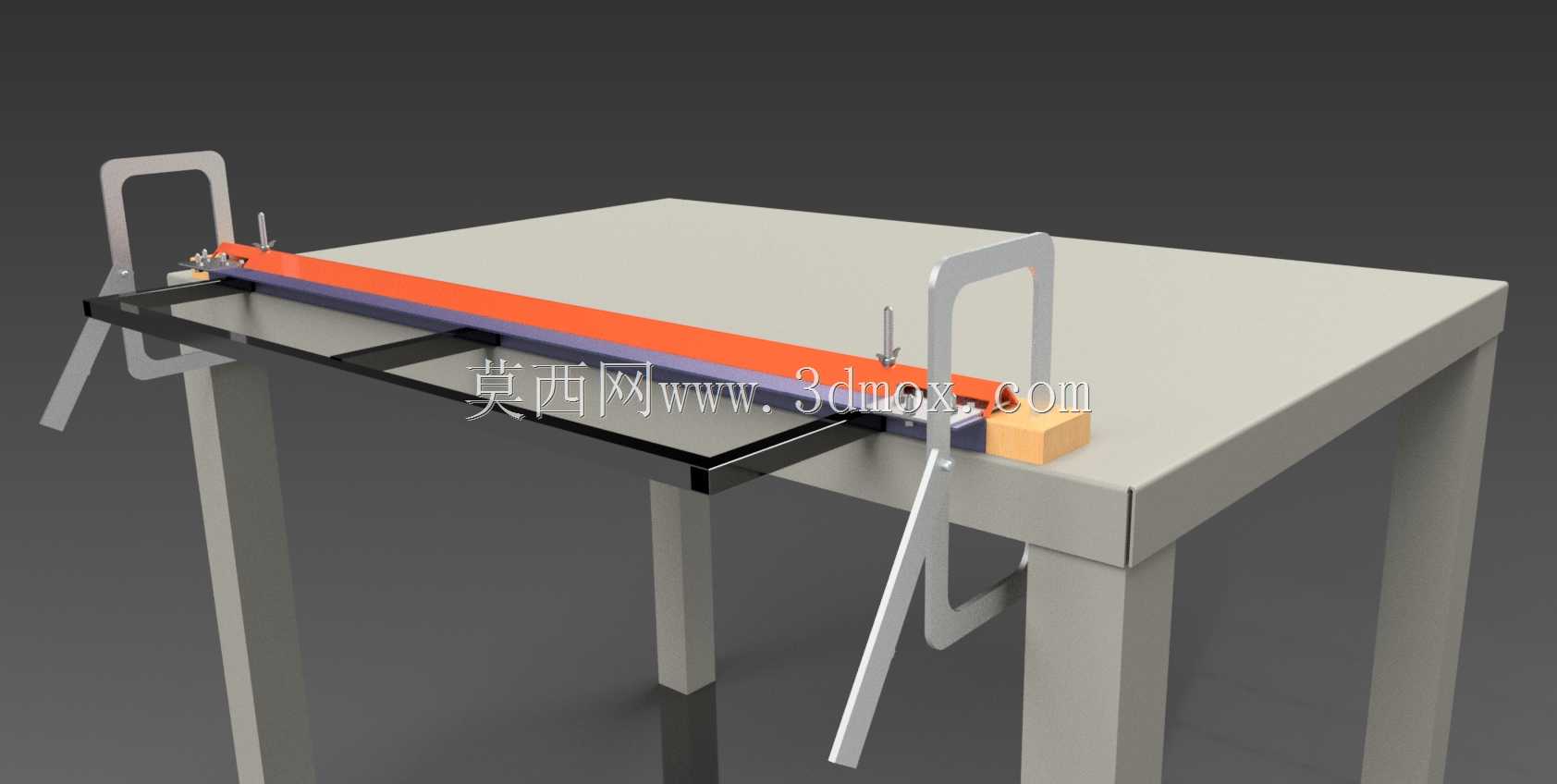

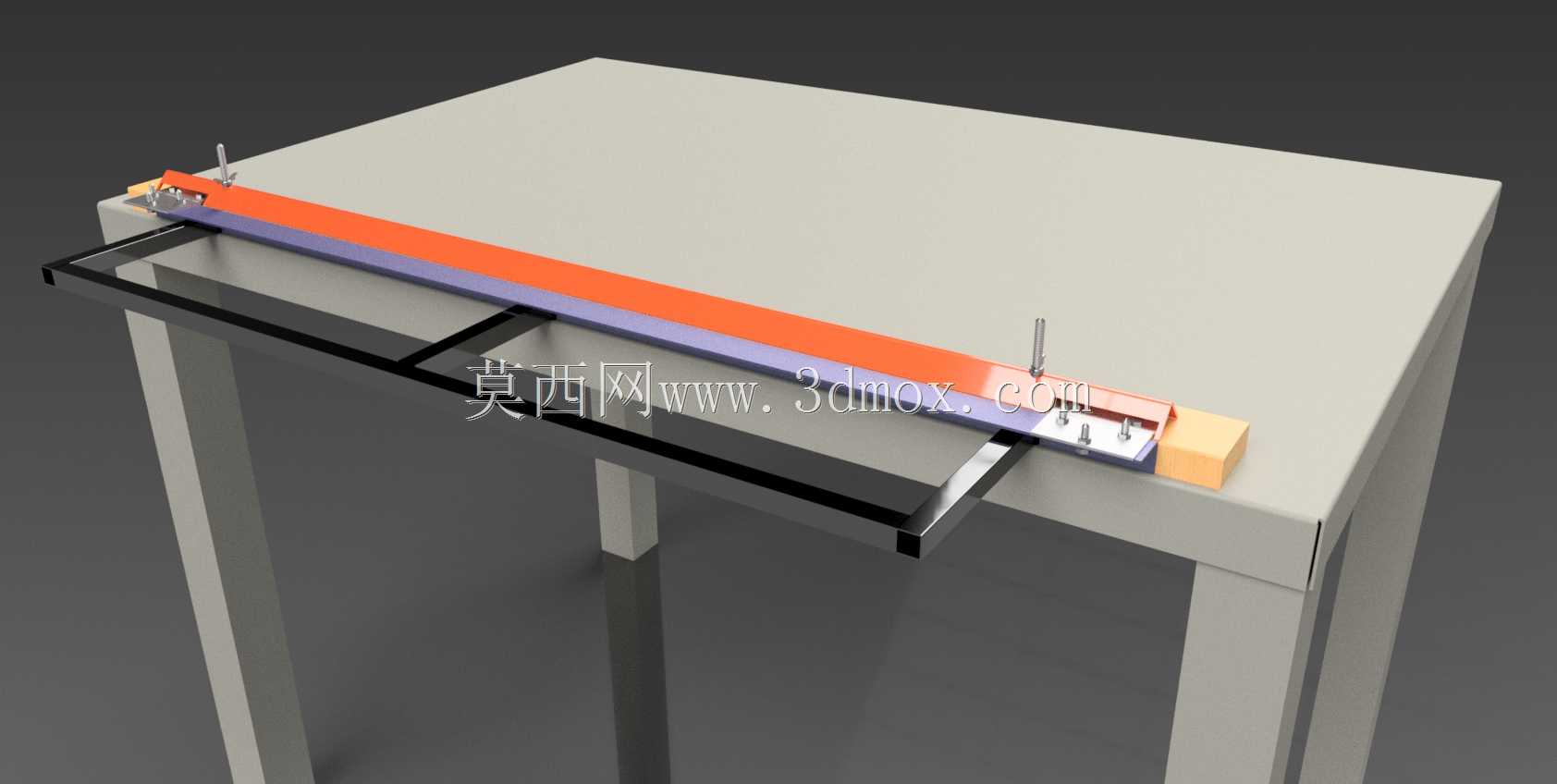

这款桌装式钣金手动制动装置，主要面向小型钣金加工作坊、五金维修工位、手工模型制作场景设计，专门解决长条形薄金属板材、铝型材、钢带料在手工裁切、折弯、打磨工序中的定位滑移问题，替代传统台钳夹持范围不足、C型夹装拆繁琐的痛点，适配常规工作台的台面边缘安装，无需对原有工作台做打孔改造，可快速装拆转移工位。装置整体依托钣金折弯工艺加工成型，主体采用薄钢板弯折出跨接工作台边缘的卡装结构，跨接深度适配常规25mm到50mm厚度的工作台面板，通过侧边的紧固螺栓实现与台面的快速锁固，安装后不会占用工作台上方的核心操作空间，主体承载梁沿工作台边缘延伸，有效夹持长度可覆盖1米以内的长条状工件，满足小型钣金件加工时的长料固定需求。装置的制动压紧结构采用滑块式设计，橙色的滑动压条可沿主体承载梁自由滑动，根据工件的长度、加工位置灵活调整压紧点，压条下方配套防滑橡胶垫层，避免压紧过程中在铝板、彩钢板等软质金属表面留下压痕，两端的锁紧螺栓采用手拧设计，无需额外工具即可快速完成压紧与松脱操作，单人工位即可完成工件装夹，大幅缩短长料加工的辅助准备时间。设计过程中充分考虑手工加工的操作习惯，整体结构无突出尖锐棱角，所有钣金边缘均做折边钝化处理，避免操作过程中划伤操作人员，装置整体自重较轻，单人即可完成搬运与装拆，闲置时可直接收纳在工作台抽屉内，不占用固定工位空间。在实际使用场景中，该装置可配合手工铁皮剪、小型角磨机、折弯钳等工具使用，当对长条形薄钢板、铝皮、铜带进行定长裁切、折边、钻孔作业时，将工件放置在工作台面，调整滑动压条位置压紧工件两端，即可避免工件在加工受力时发生窜动、偏移，保证加工尺寸精度，尤其适合小批量定制化钣金件的手工加工场景，弥补了大型工装设备在小型零散加工场景下灵活性不足的问题，同时钣金材质的主体结构具备足够的结构强度，可承受手工加工时的侧向受力，长期使用不易发生变形，维护成本极低，仅需定期清理滑动轨道内的金属碎屑即可保证滑动顺畅。
