液压系统用多盘式制动装置结构设计

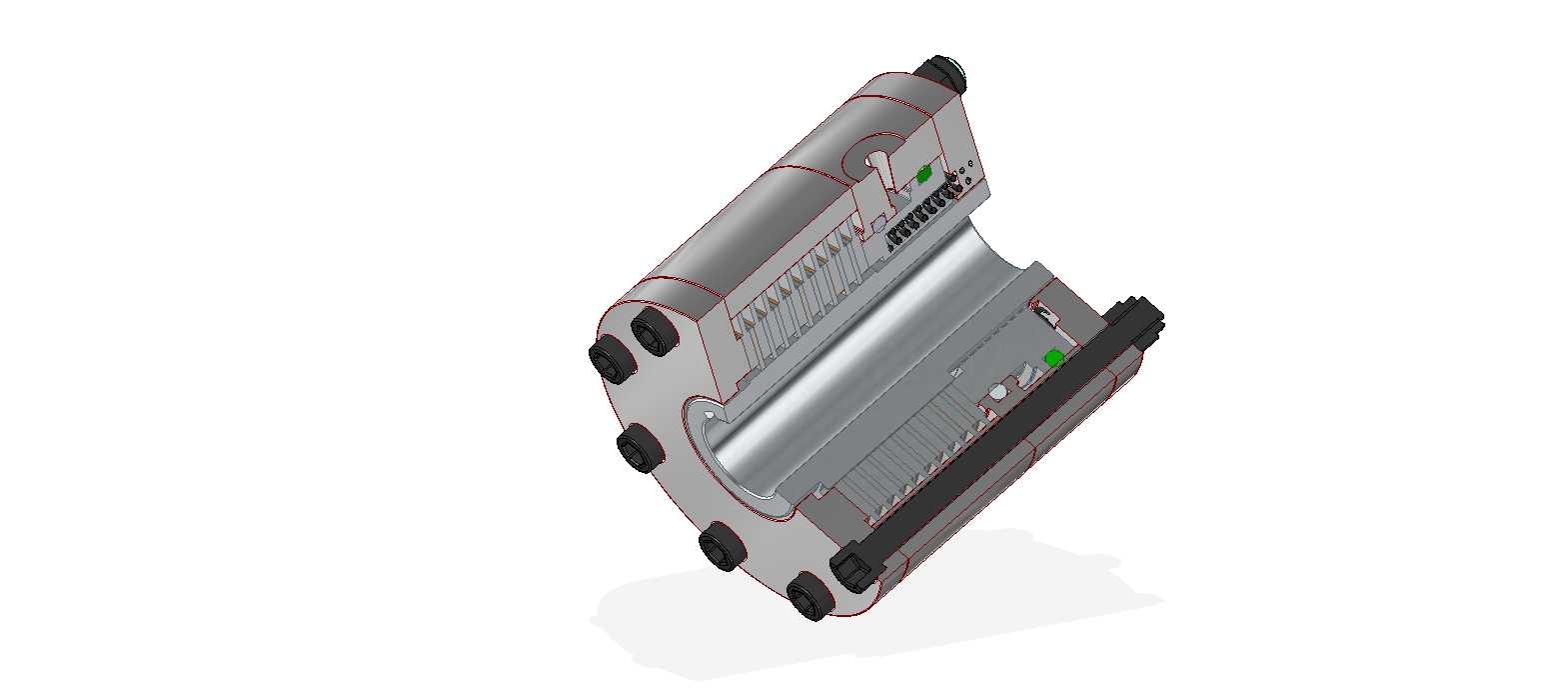

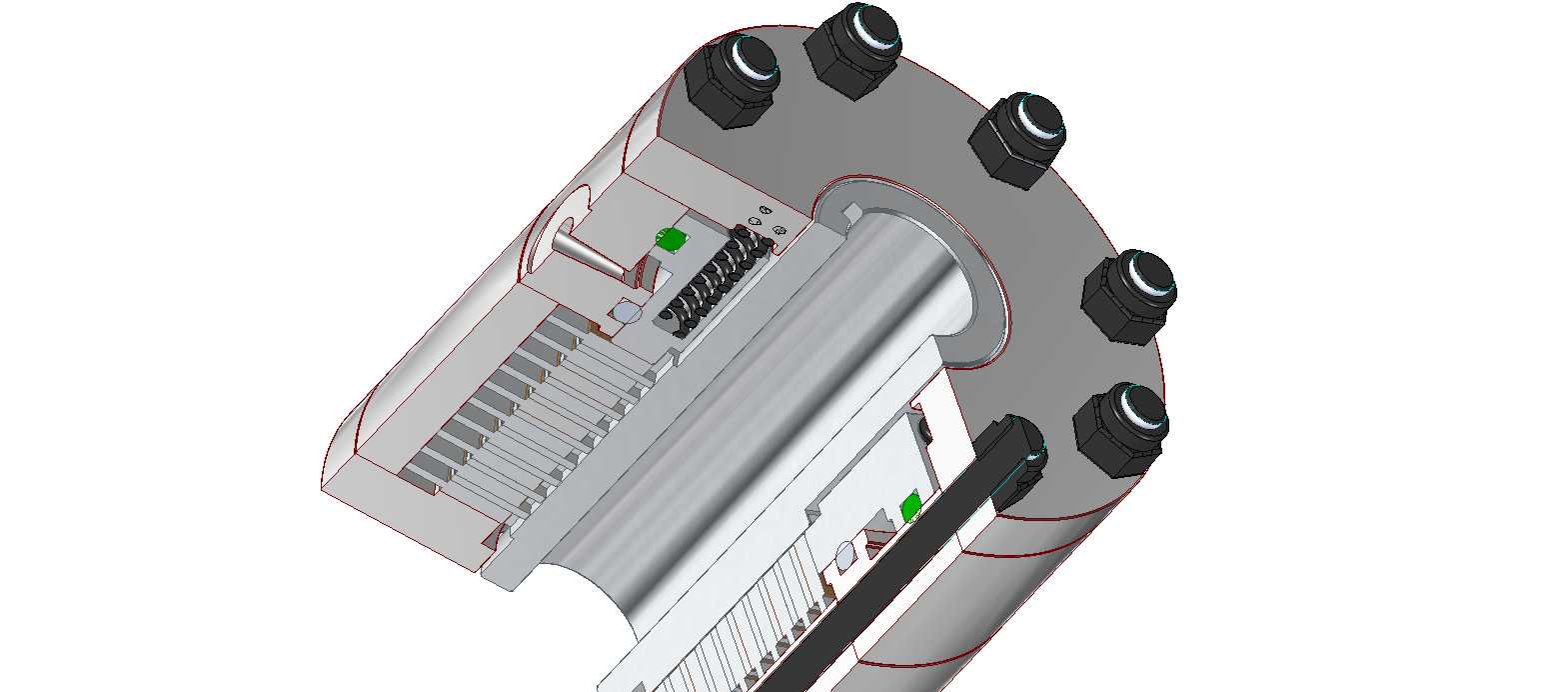

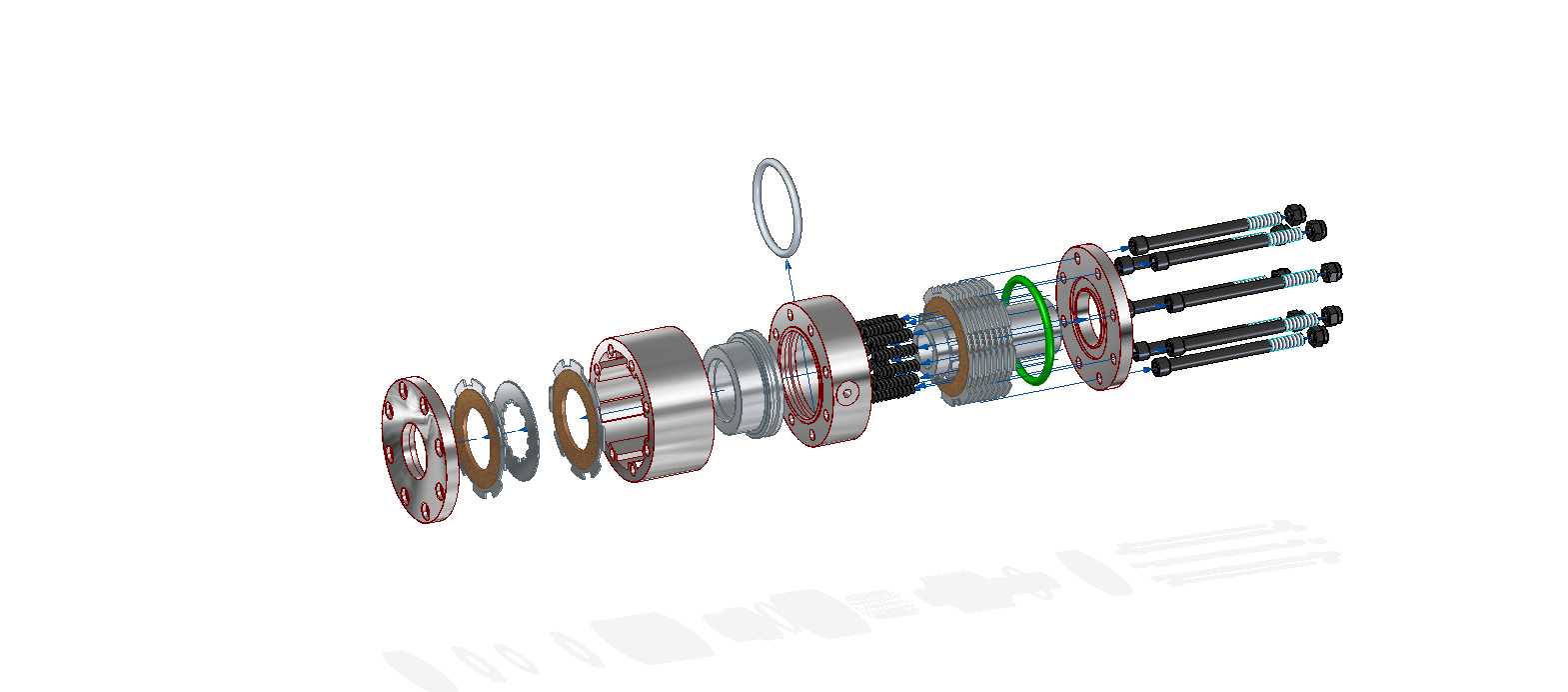

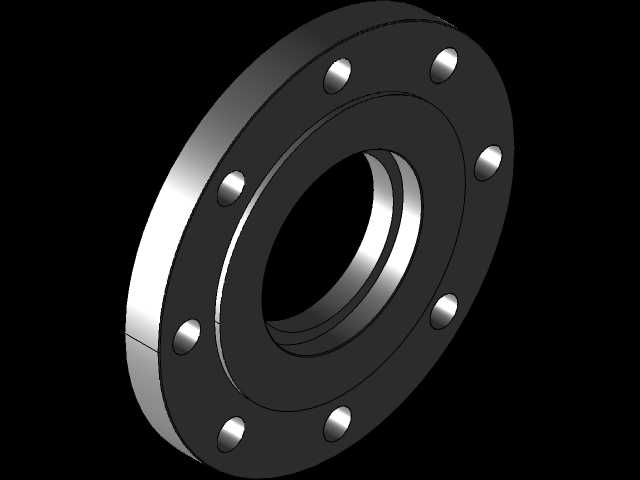

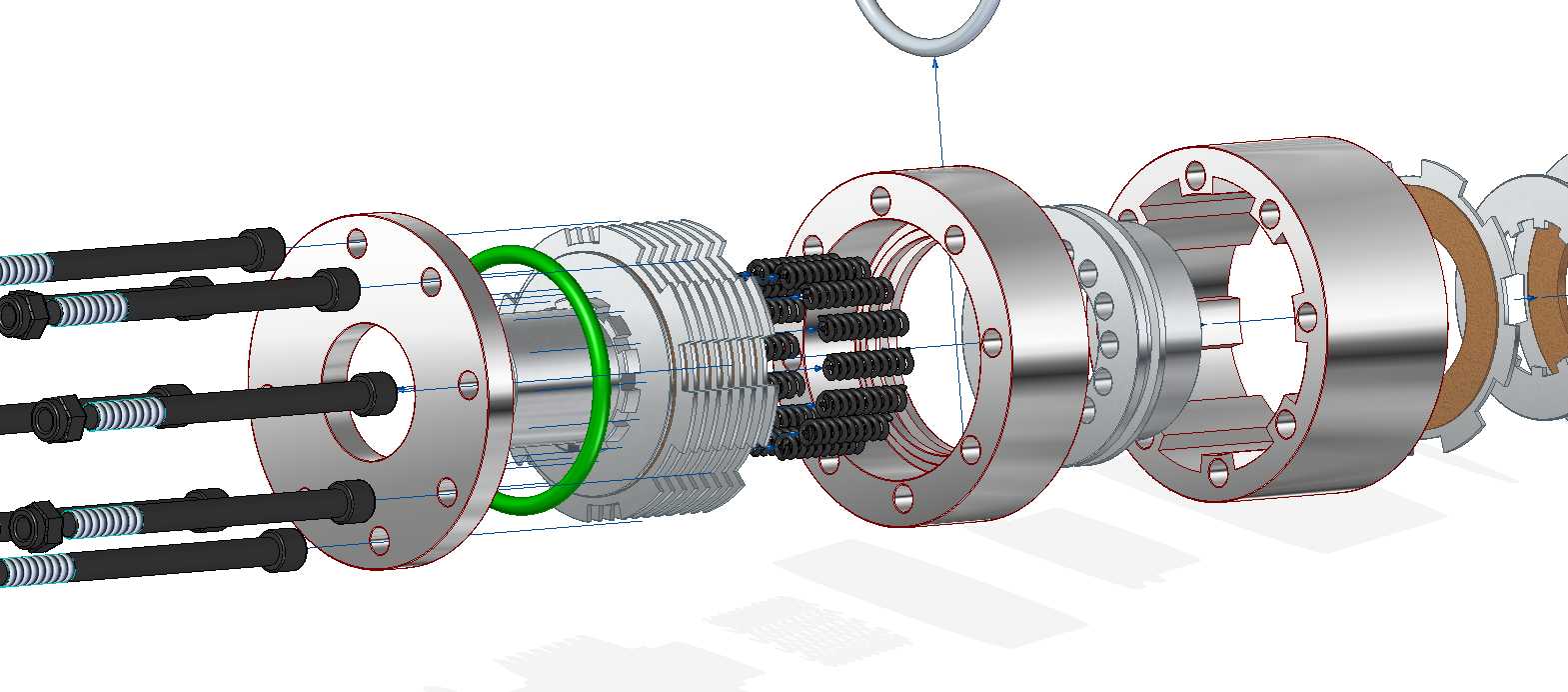

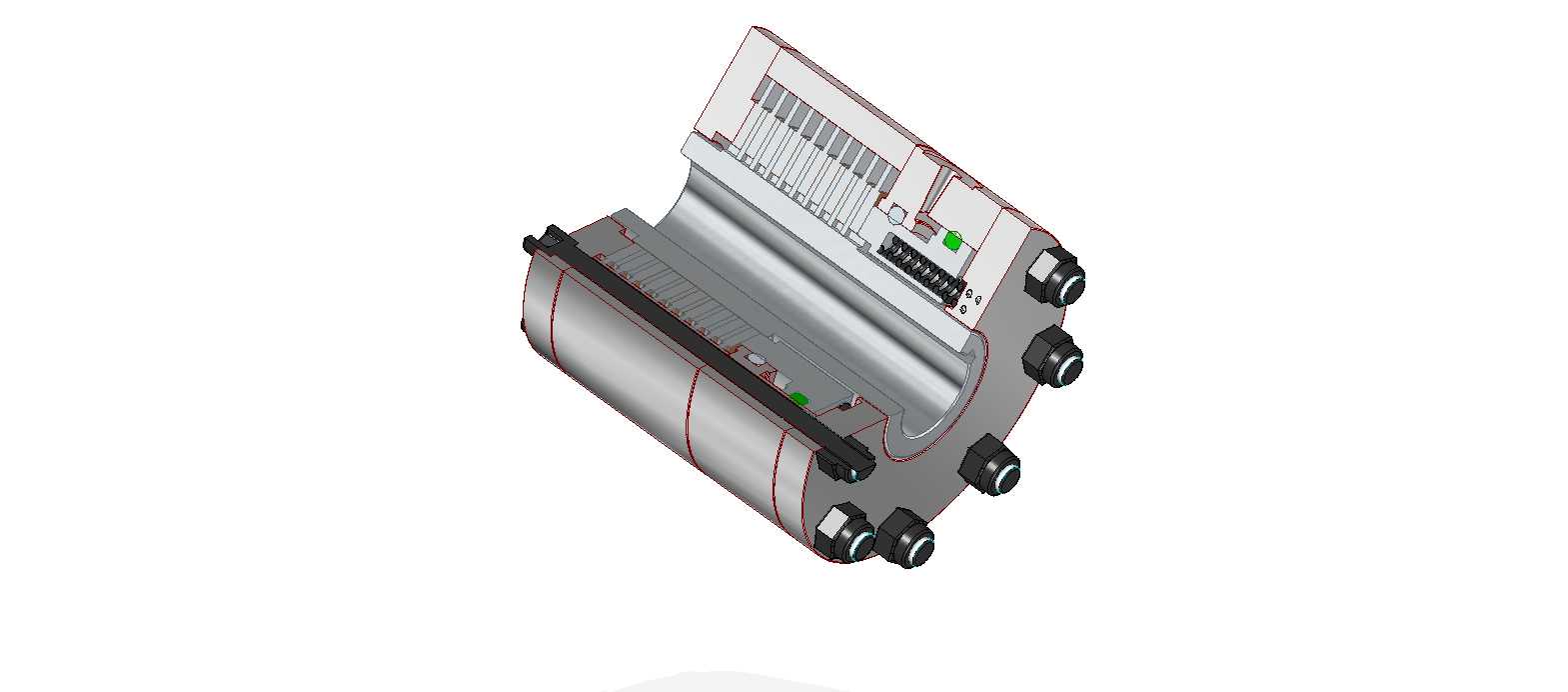

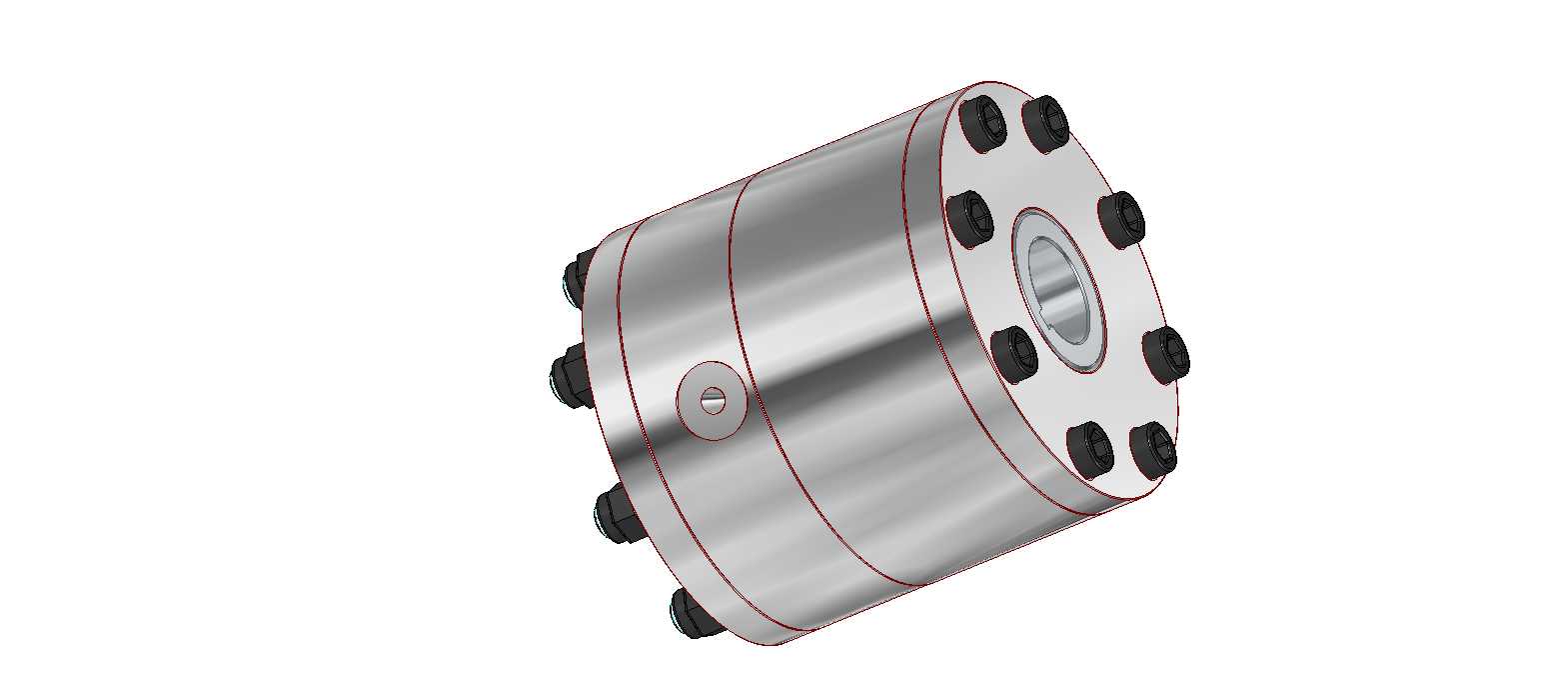

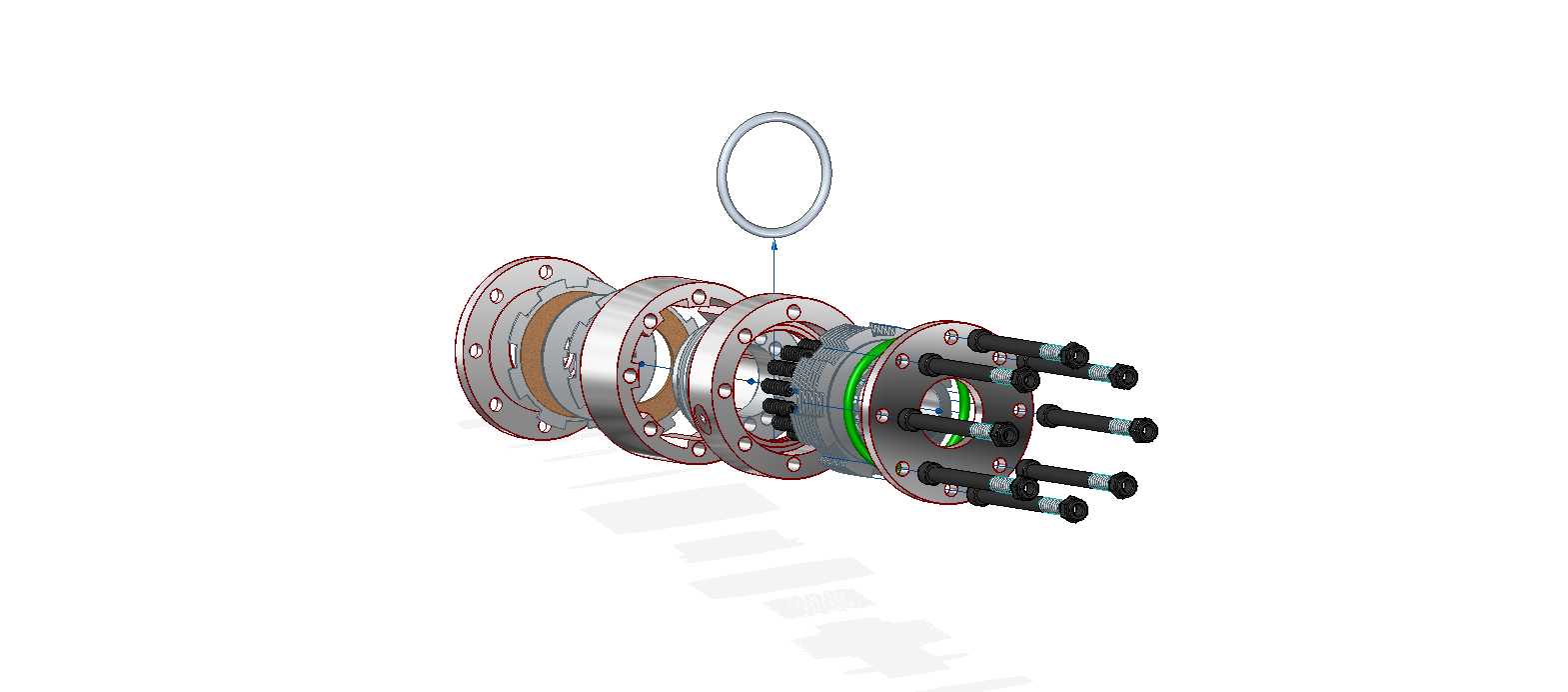

该多盘式液压制动装置是液压传动系统中承担安全制动与负载保持功能的核心执行部件，广泛适配于工程机械行走驱动、重型机床主轴传动、矿山设备卷扬机构、船舶甲板机械等需要可靠制动锁定的液压系统场景，尤其适用于停机状态下需长时间保持负载位置、运行中遇突发动力中断需快速锁止传动链的工况，可有效避免负载滑移、传动件飞车等安全事故。从功能特性来看，该装置采用常闭制动设计逻辑，无液压压力输入时，内置的周向均布弹性组件会持续输出轴向压紧力，推动多组摩擦副紧密贴合，依靠摩擦面间的静摩擦力锁止传动端，实现可靠制动；当系统通入额定压力液压油后，油液推动活塞克服弹性组件预紧力，带动摩擦副完全分离，彻底解除制动状态，让传动链恢复顺畅运转，这种失压制动的设计逻辑，从根源上规避了液压管路泄漏、动力源意外停机等故障带来的制动失效风险，安全冗余度更高。在设计思路上，该装置采用模块化堆叠结构，核心制动单元由多组对偶钢片与摩擦衬片交替排布组成，可通过调整摩擦片的堆叠数量适配不同制动扭矩需求，无需大幅改动外部安装壳体即可完成参数适配；周向均匀布置的长螺栓作为拉杆结构，既承担了壳体的轴向锁紧力，也为活塞运动提供了精准的导向约束，保证活塞轴向运动无偏斜，避免摩擦片偏磨导致的制动扭矩衰减；活塞与壳体间设置的密封结构可有效减少液压油内泄，同时在摩擦副区域设置了合理的散热间隙，长时间制动工况下可通过间隙散逸摩擦热量，避免摩擦材料过热失效。从安装边界来看，该装置采用法兰式安装接口，输入端与输出端均设置标准传动连接位，轴向与径向尺寸紧凑，可直接串联安装在液压马达、减速机等传动部件的输出端，无需额外设计复杂的安装支架，适配现有传动系统的改造升级需求；装置的进油口设置在壳体侧部，可适配不同方向的管路布置，安装灵活度较高，整体结构的受力路径经过优化，制动时的轴向反力直接由壳体与拉杆承担，不会传递到后端传动部件上，可有效保护传动链上的精密元件不受额外轴向载荷冲击。
