Arduino步进电机CNC扩展控制板结构设计

项目分类:3D模型 发布时间:2021-06-10 ID:197591
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计
  • Arduino步进电机CNC扩展控制板结构设计

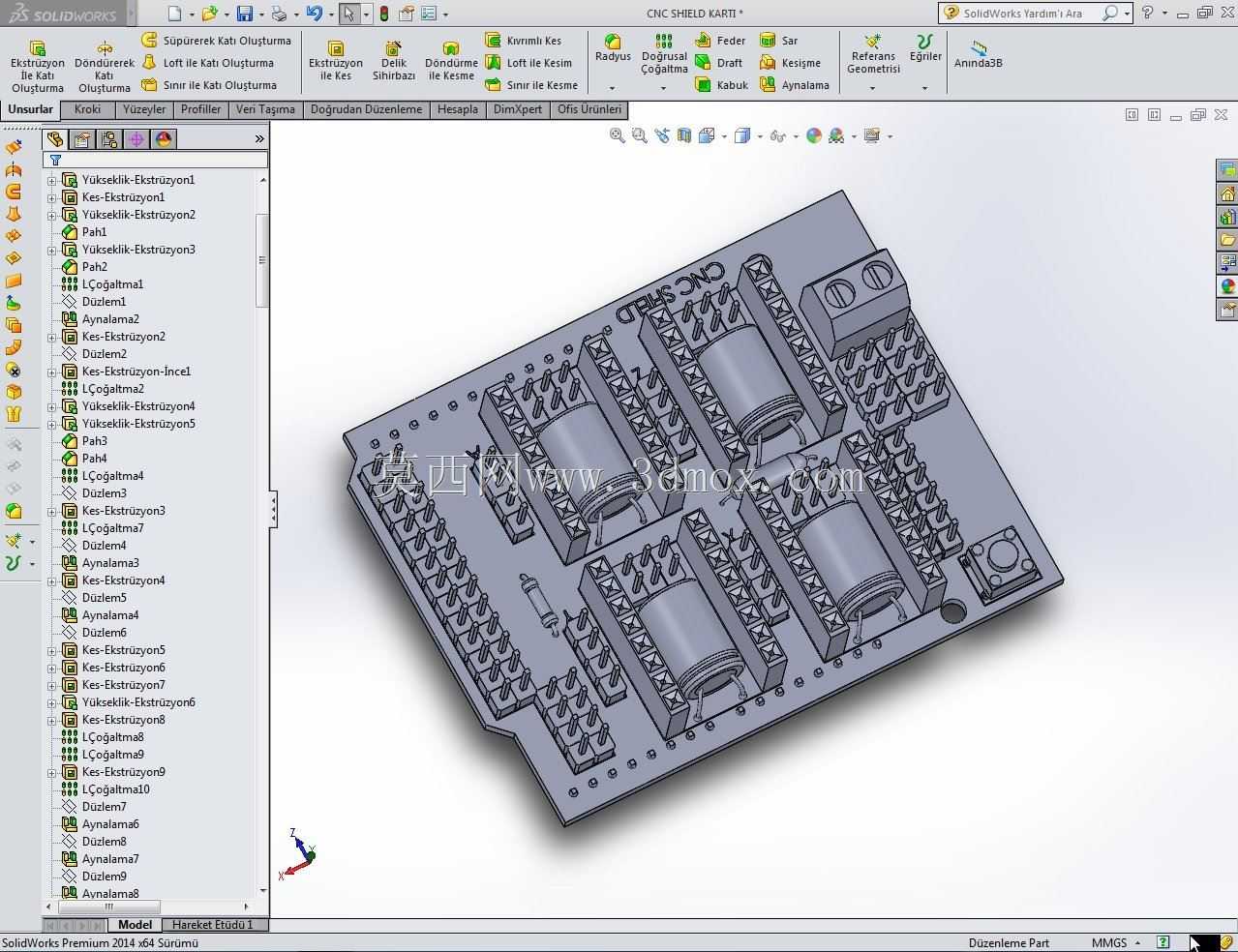

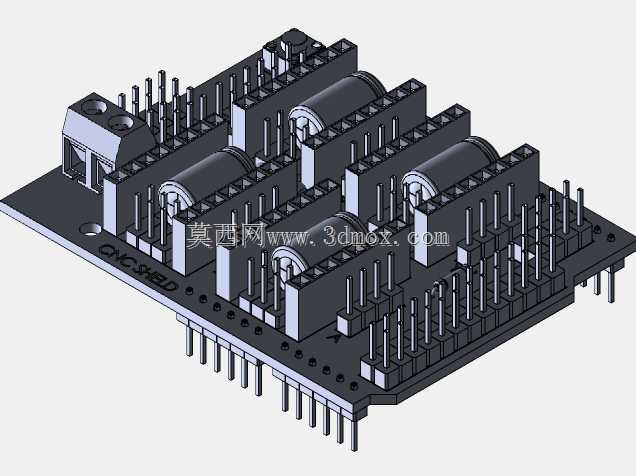

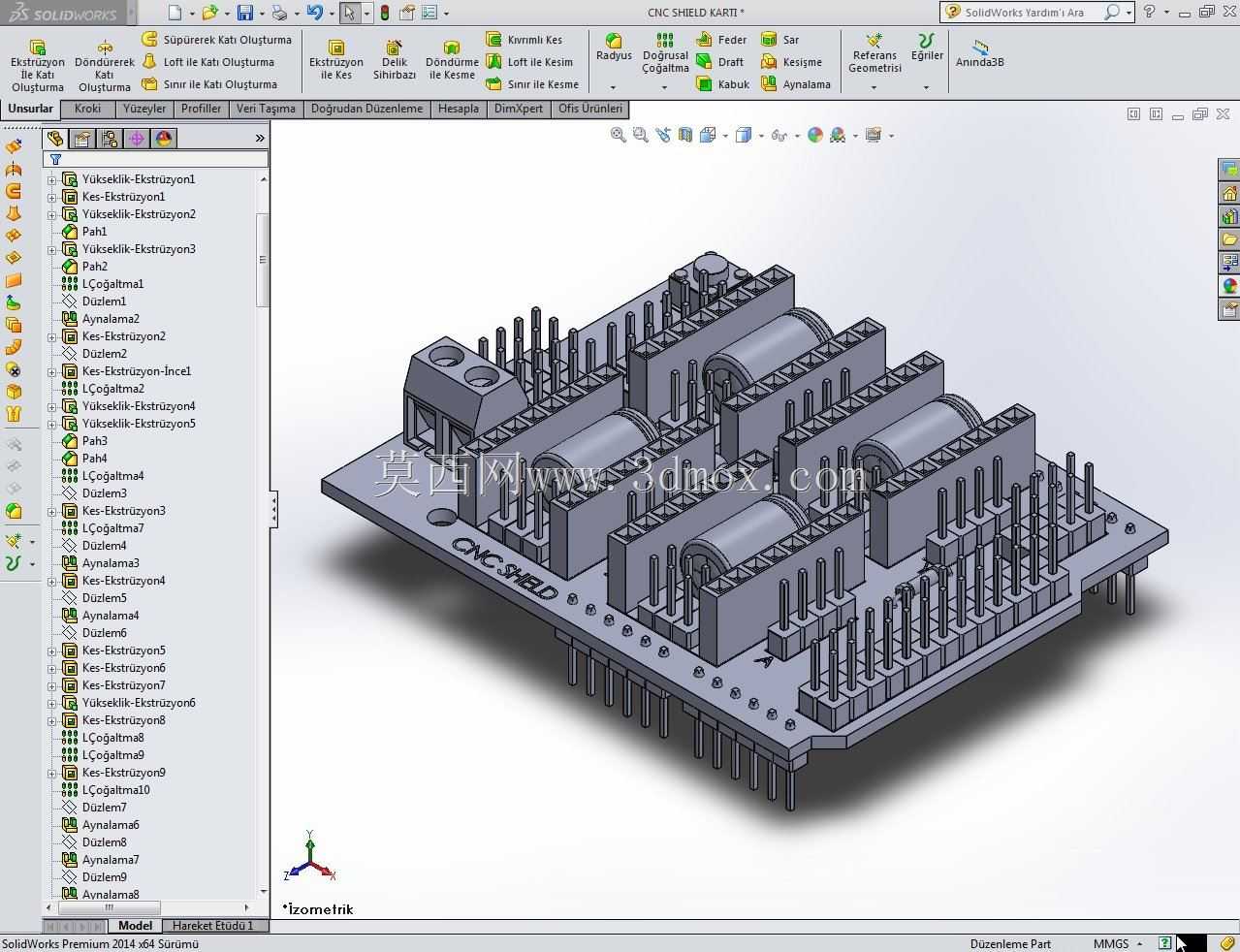

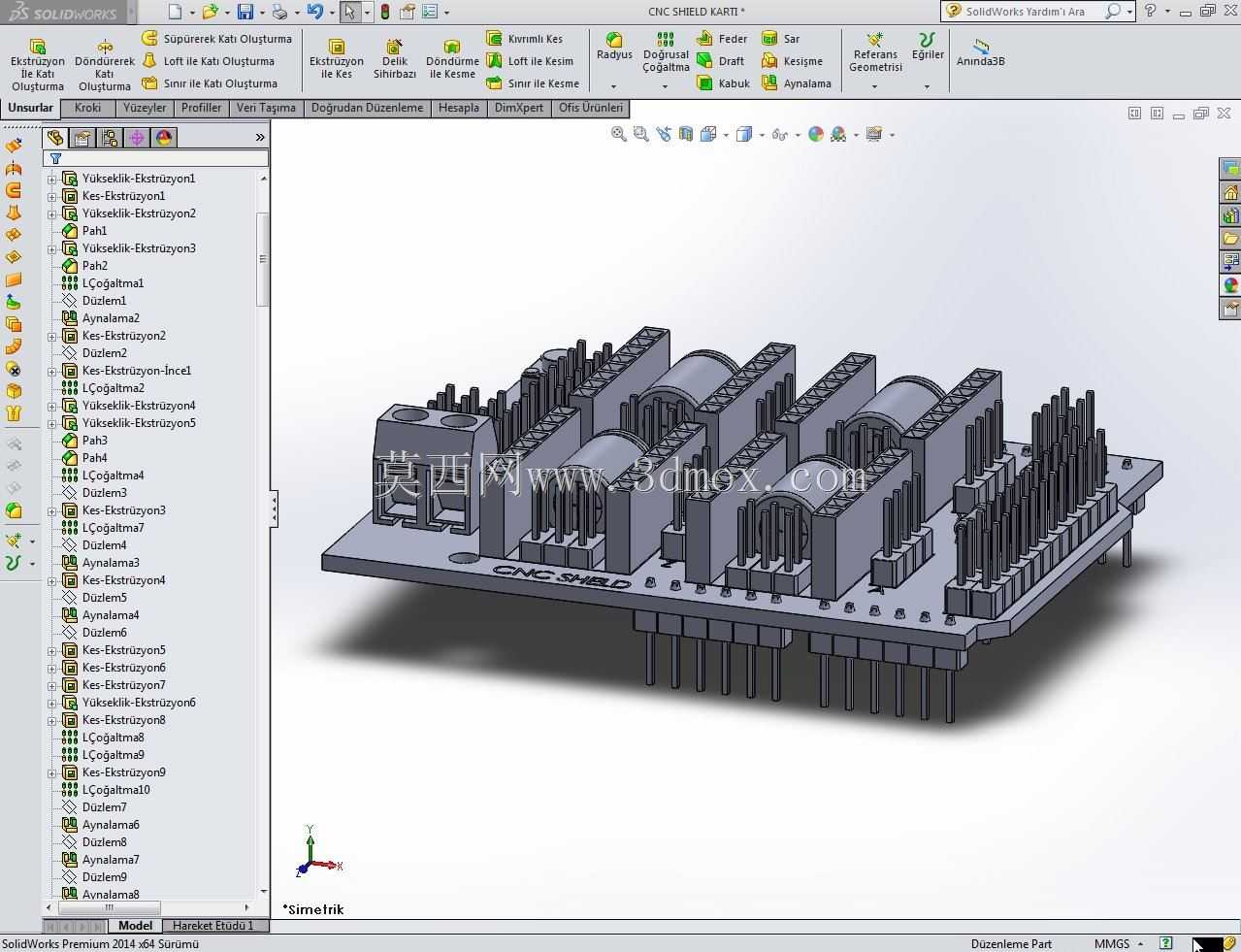

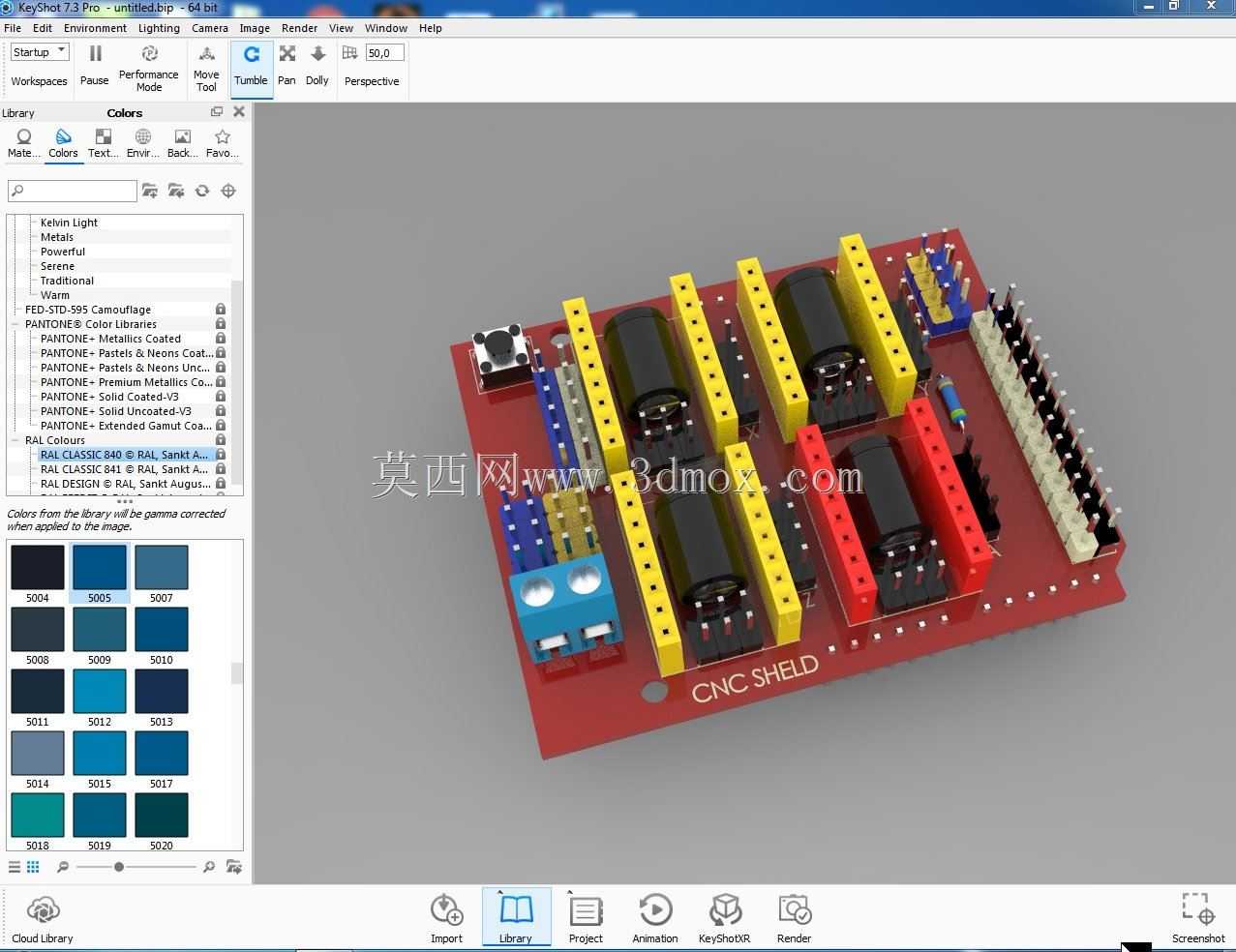

这款CNC SHIELD步进电机驱动扩展板,是面向小型数控运动控制场景开发的核心电路承载部件,主要适配桌面级雕刻机、小型3D运动平台、简易数控位移台等设备的控制需求,作为Arduino主控与步进电机驱动模块之间的连接枢纽,承担着信号转接、驱动模块承载、供电分配的核心作用,能够让开发者快速搭建多轴运动控制系统,省去自行搭建面包板接线的繁琐流程,降低小型数控设备的开发门槛。

从实际应用场景来看,该扩展板可直接叠装在标准Arduino主控板上方,通过排针实现与主控引脚的直连,无需额外飞线即可完成X、Y、Z、A四个轴的步进驱动信号传输,适配A4988、DRV8825等主流步进电机驱动模块,每个驱动插槽都预留了对应的使能、方向、脉冲信号引脚,同时板载了独立的供电输入接口,可直接接入外部电源为步进电机提供动力供电,避免主控板供电能力不足导致的电机失步问题。板上还集成了复位按键、状态指示元件,以及限位开关接口,可直接接入各轴的原点限位、行程限位信号,无需额外外接信号转接模块。

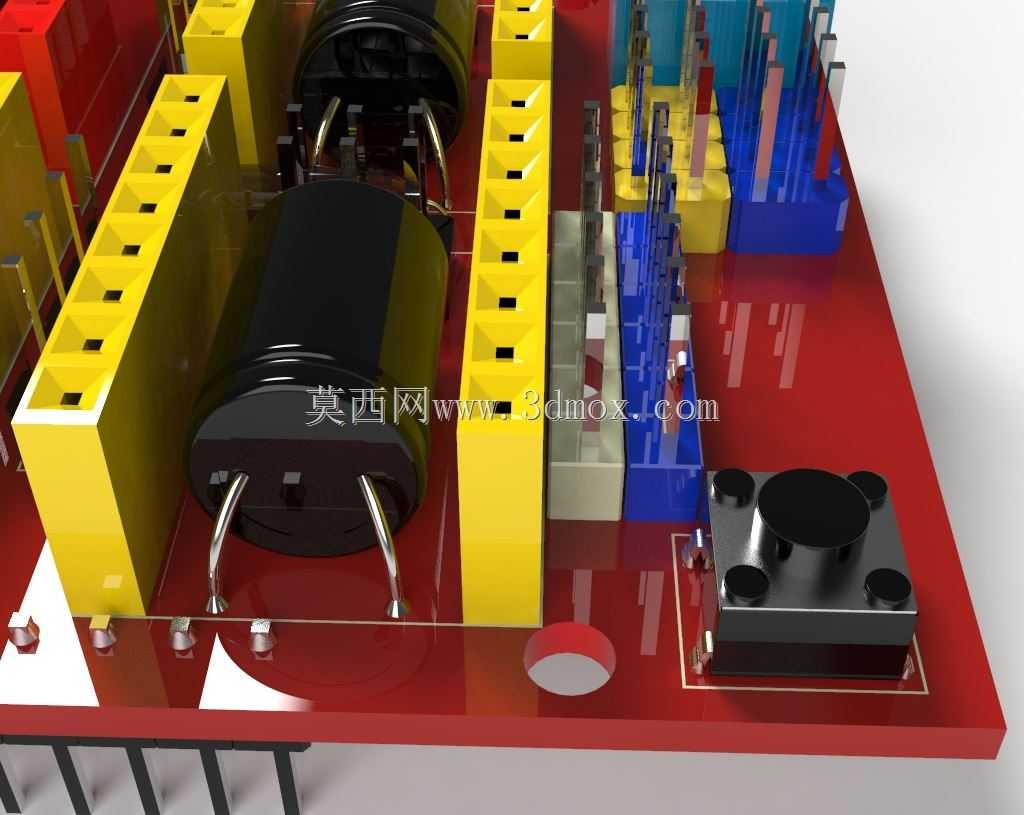

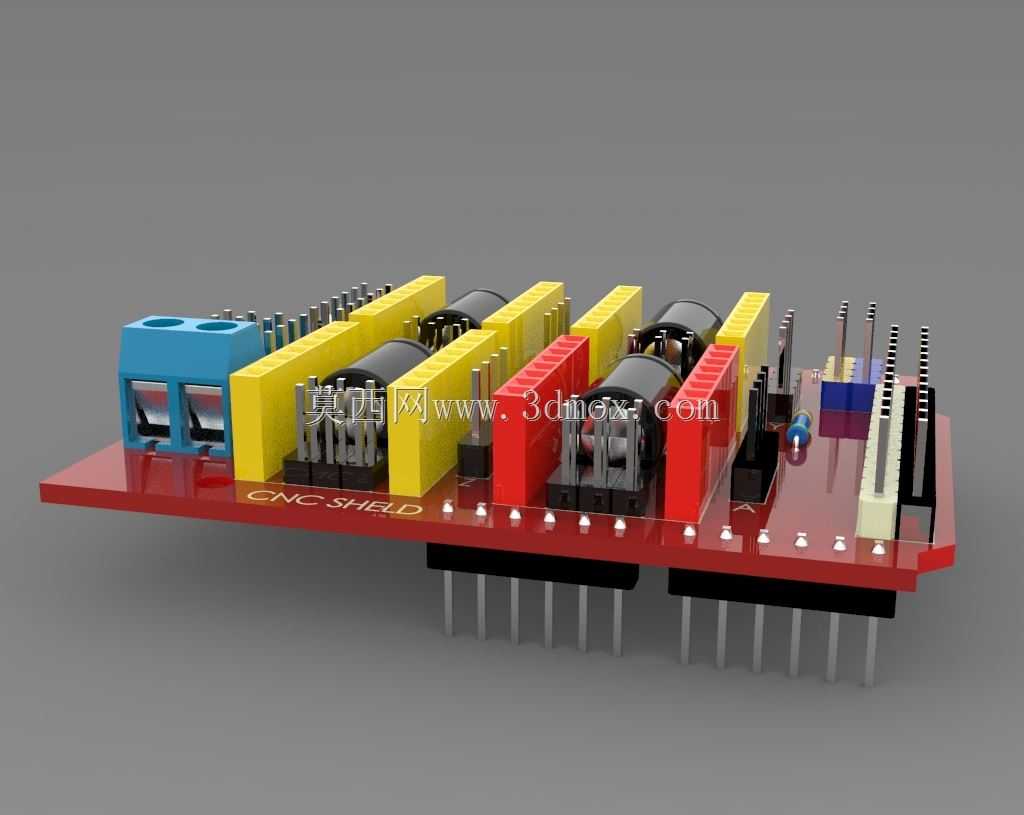

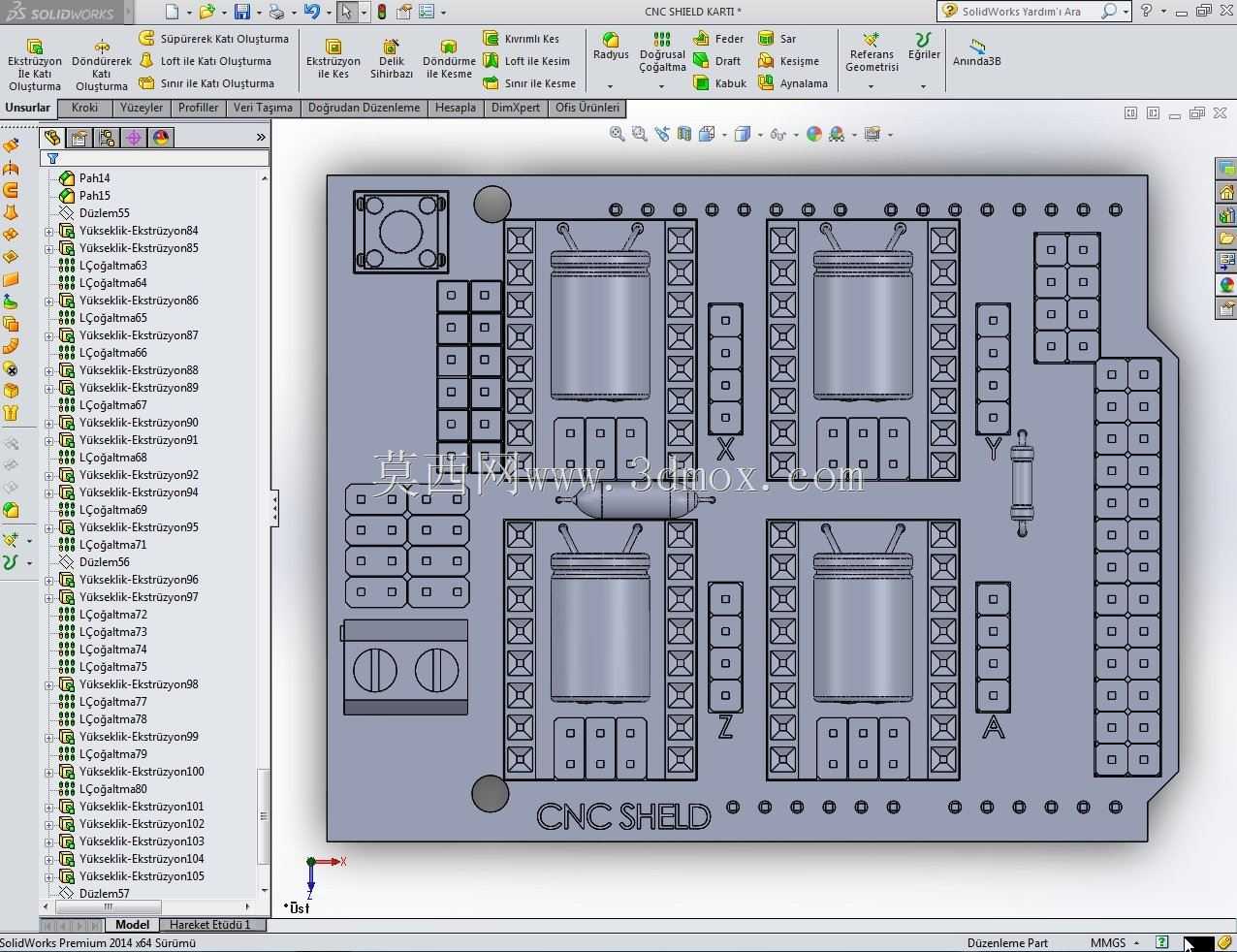

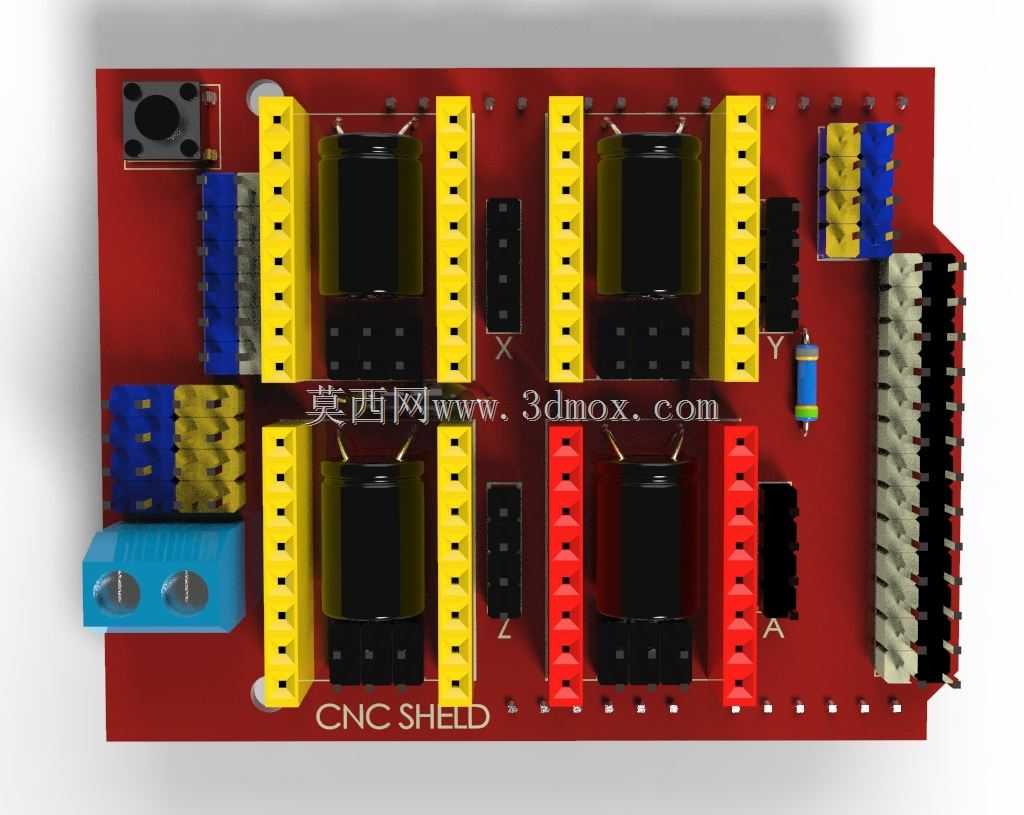

在设计思路上,该扩展板采用标准化叠层安装结构,整体外形尺寸完全匹配标准Arduino板的安装孔位,四角预留的固定孔可配合铜柱实现与主控板的稳固叠装,不会出现引脚错位、安装干涉的问题。驱动模块插槽采用统一间距设计,每个插槽旁都预留了细分设置的跳针位置,用户可根据运动精度需求调整驱动模块的细分参数,无需改动接线即可实现不同运动分辨率的切换。板上的接线端子采用不同颜色做功能区分,黄色排针对应电机绕组接线,红色排针对应A轴驱动安装位,蓝色端子对应外部电源输入,能够大幅降低接线错误的概率,即使是初次接触数控控制的开发者也能快速完成接线调试。

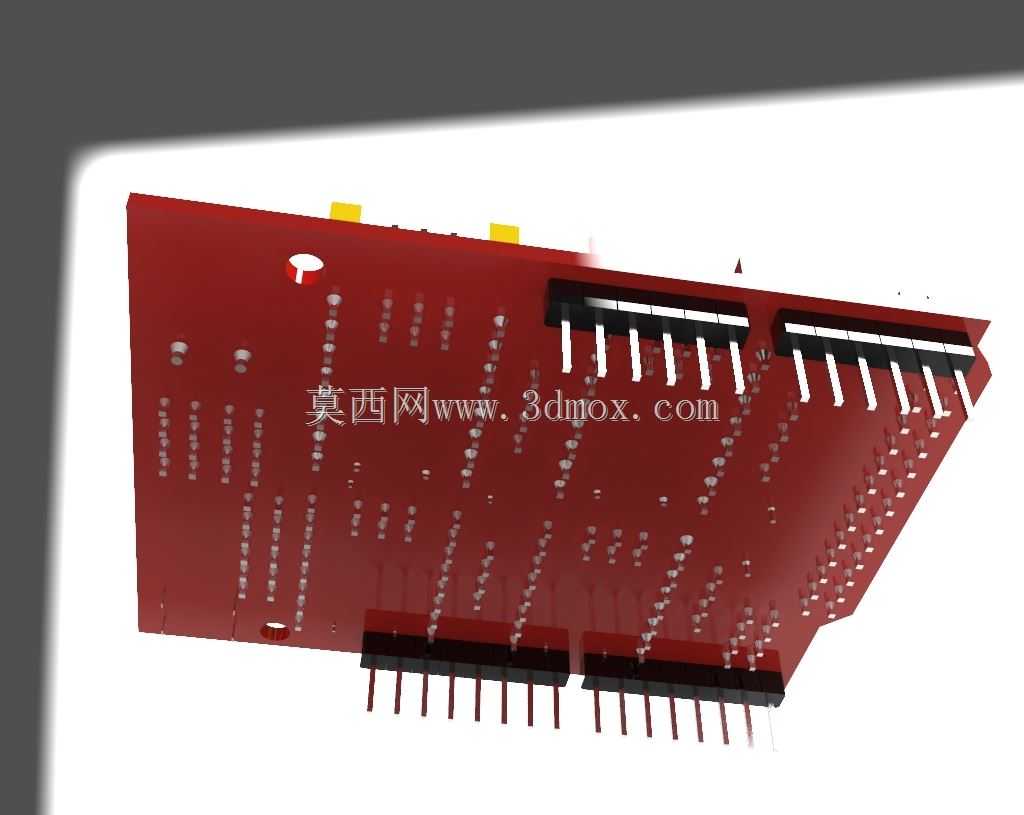

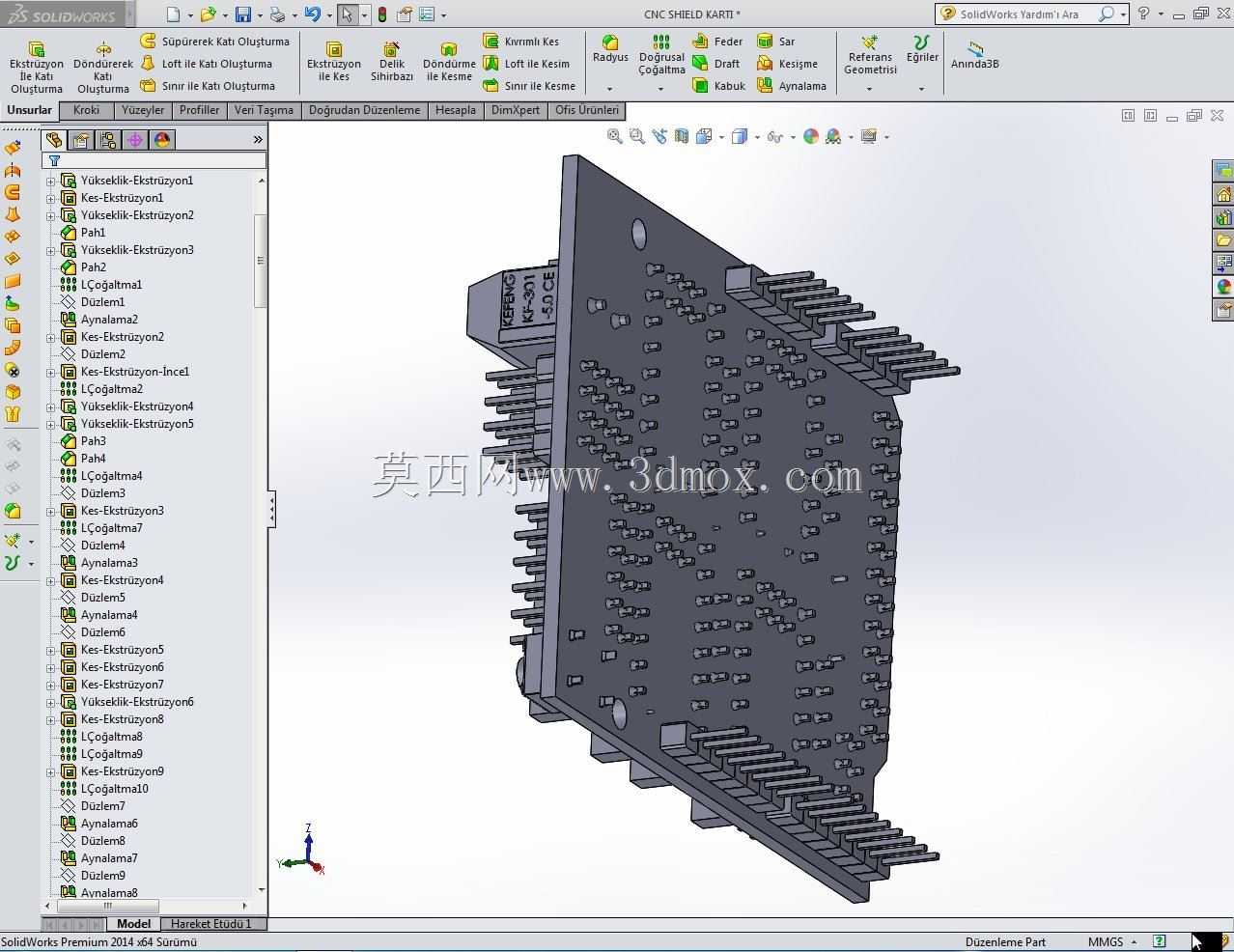

从安装边界来看,该扩展板叠装后整体高度控制在合理范围内,所有外接接口都布置在板卡边缘位置,接线后不会与周边的结构件产生干涉,板载元件的排布避开了安装孔位与叠装排针的位置,所有电解电容、接插件的高度都经过统一规划,叠装后不会挤压到主控板上的元件,同时板边预留的排针可引出额外的控制信号,方便用户拓展主轴控制、冷却控制等附加功能,满足小型数控设备的多样化控制需求。
