水下4英寸密封舱电子承载托盘结构

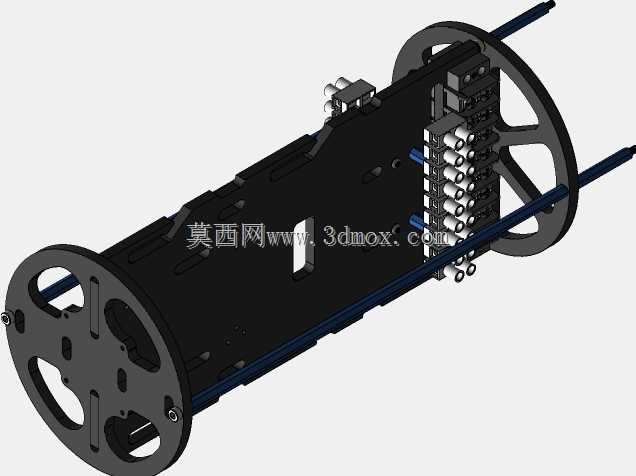

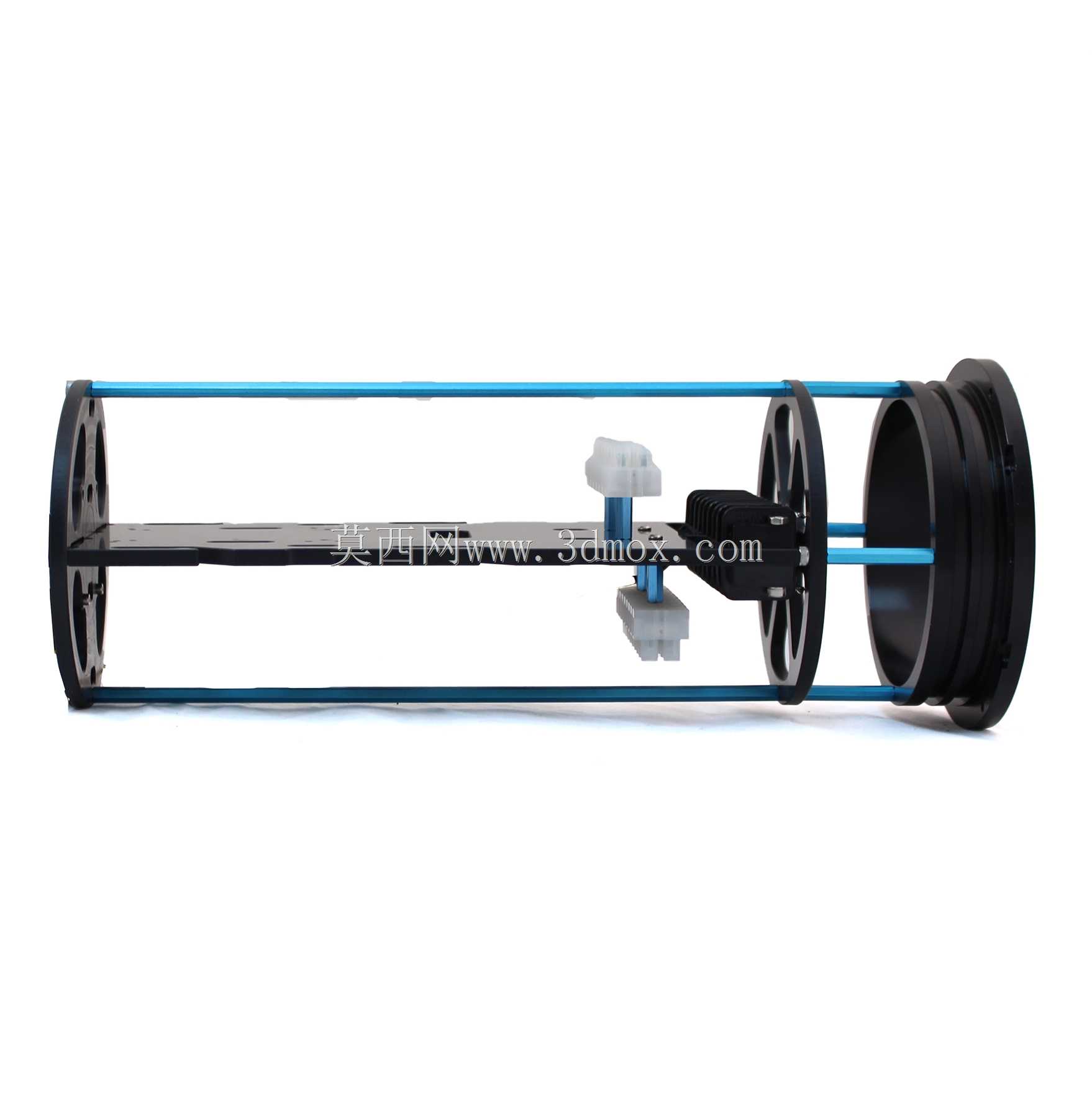

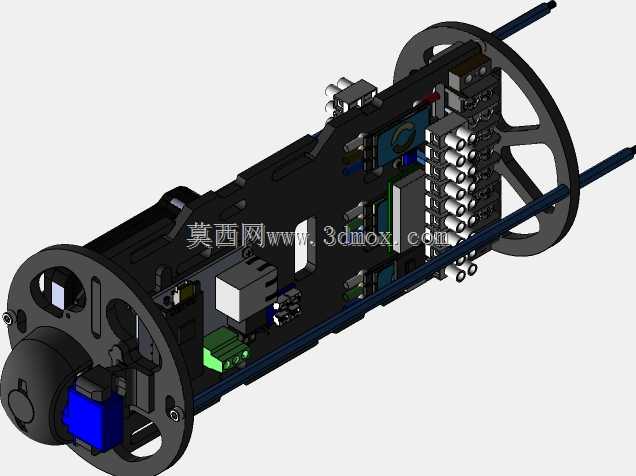

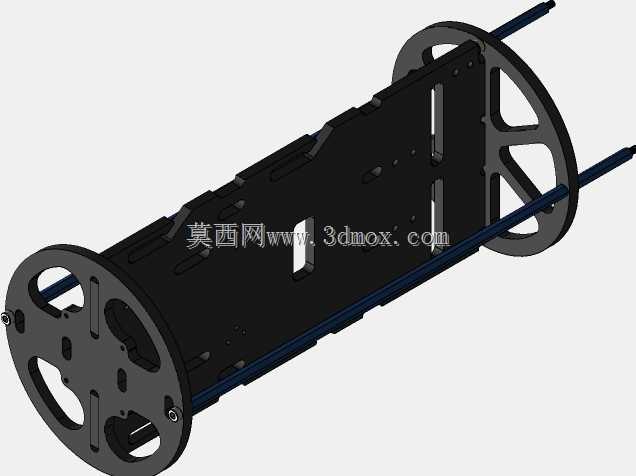

这款电子承载托盘是专为水下4英寸水密外壳配套设计的内置安装结构，主要服务于民用小型遥控潜水器、水下探测设备、海洋环境监测装置的内部电子元件集成安装场景，解决水下密封舱内电子部件排布杂乱、拆装维护不便、受舱内空间限制难以快速调试的行业痛点。在实际水下作业场景中，搭载各类传感模块、控制板卡、电源组件的水下设备往往需要在密封舱内完成紧凑排布，传统的零散安装方式不仅会挤占舱内有限的走线空间，还会在设备下潜、上浮过程中因水流冲击产生的震动导致元件移位，甚至引发接线松脱、电路故障，直接影响水下作业的可靠性。这款托盘采用框架式承载结构设计，整体沿密封舱轴向布置，两端通过定位结构与4英寸防水外壳的O型圈法兰直接对接，安装全程无需额外辅助工具，操作人员只需将托盘整体沿舱体轴向推入即可完成定位，拆卸时直接抽出托盘就能接触到所有搭载的电子元件，大幅降低水下设备出航前调试、作业后维护的操作难度。托盘主体采用平行拉杆式框架结构，多根平行的高强度拉杆沿周向均匀分布，在保证整体结构刚性的同时，尽可能减少对舱内水流（舱内填充绝缘导热介质时）的阻挡，也为不同尺寸的电子元件预留了充足的安装调节空间；托盘中部设置了多组可调节的安装卡位，能够适配不同规格的控制电路板、水下导航模块、信号传输模块、小型电源模块的固定需求，卡位采用快装式结构设计，可根据搭载元件的实际尺寸灵活调整固定位置，无需在托盘主体上额外打孔修改。在安装边界设计上，托盘整体外径严格匹配4英寸水密舱的内部净空尺寸，两端对接法兰的尺寸完全适配标准4英寸水下密封舱的接口规格，轴向长度可根据不同舱体的深度做适配调整，安装完成后托盘与舱体内壁保留均匀间隙，不会干涉舱体端盖的密封锁紧，也不会挤压舱内预设的水密接插件走线通道；托盘整体做了轻量化处理，在满足水下承压环境结构强度要求的前提下尽可能降低自重，不会额外增加水下设备的整体负载，同时框架的镂空结构能够让舱内填充的绝缘导热介质充分循环，带走电子元件工作产生的热量，避免舱内局部积温影响电子元件的工作稳定性。对于水下机器人研发团队、海洋监测设备运维人员来说，这种标准化的内置托盘结构能够大幅缩短设备的组装调试周期，减少定制安装结构的重复设计成本，也让不同功能模块的快速替换成为可能，适配浅水勘探、水下船体检测、近岸海洋环境观测等多种场景的小型水下设备使用需求。
