环形电弧反应腔体机械结构设计

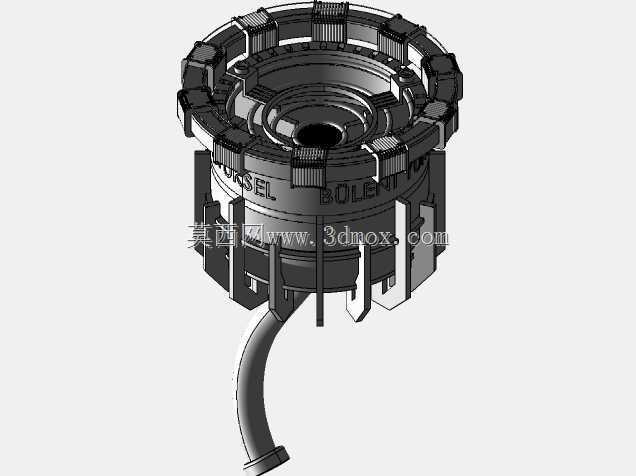

　　这套环形电弧反应腔体的结构方案，最初是围绕高压电力试验场景下的电弧约束、灭弧通路与电极排布需求展开的，整体采用同轴环形分层布局，核心腔体为中空贯通的圆筒结构，中心预留大直径轴向通孔，既可以作为试验介质的流通通道，也能容纳观测探头、绝缘芯轴穿过，满足电弧发生过程中内部状态实时采集的需求。

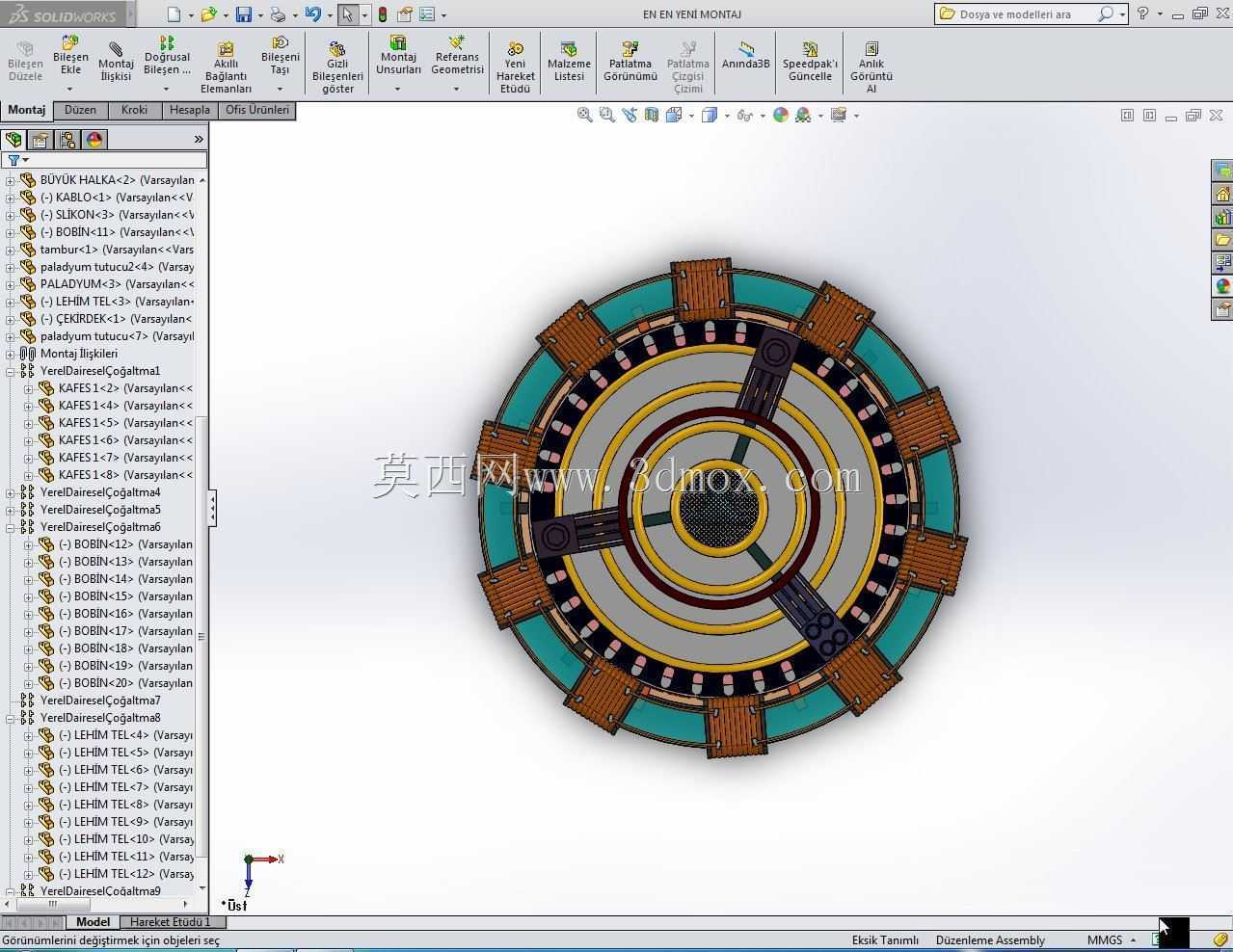

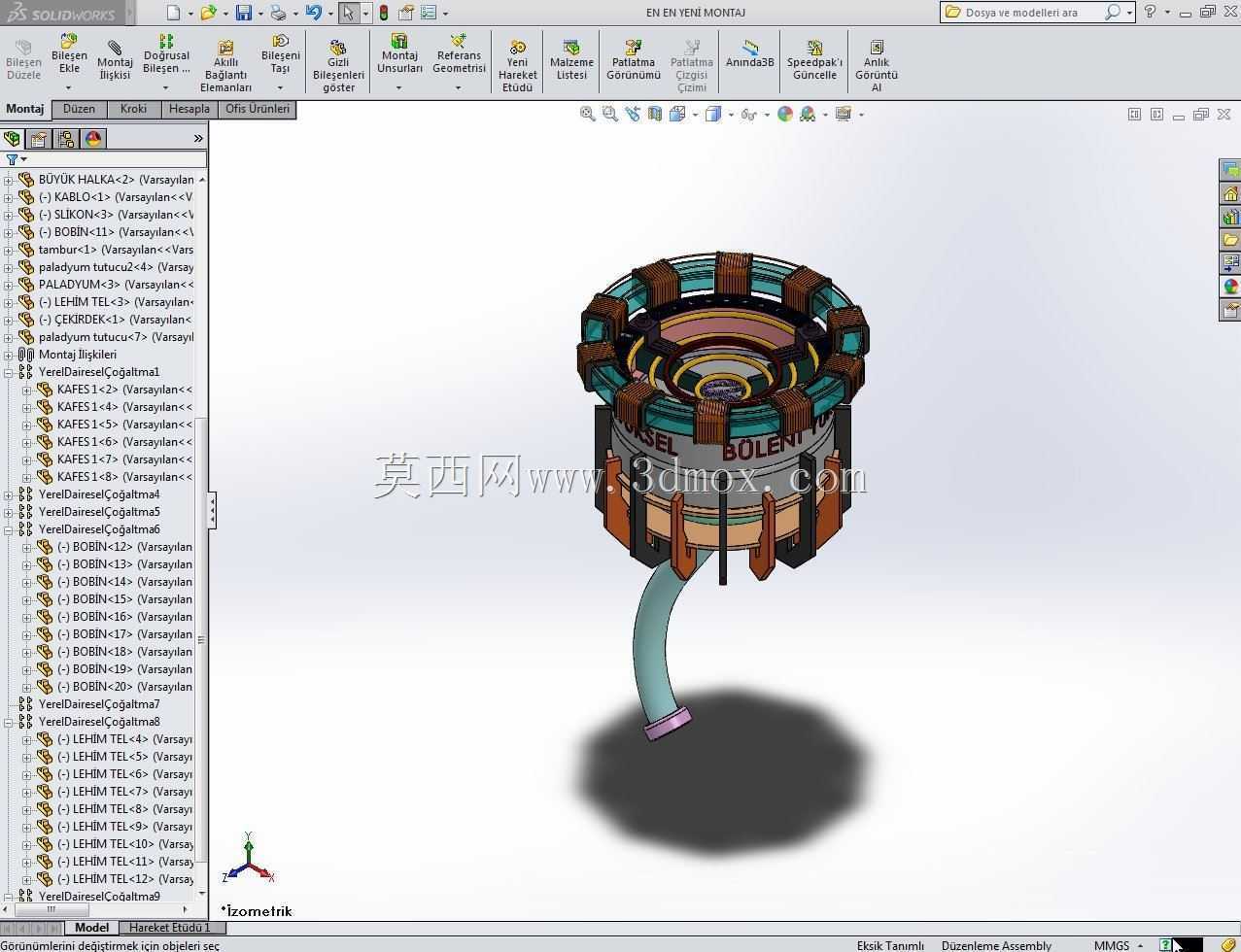

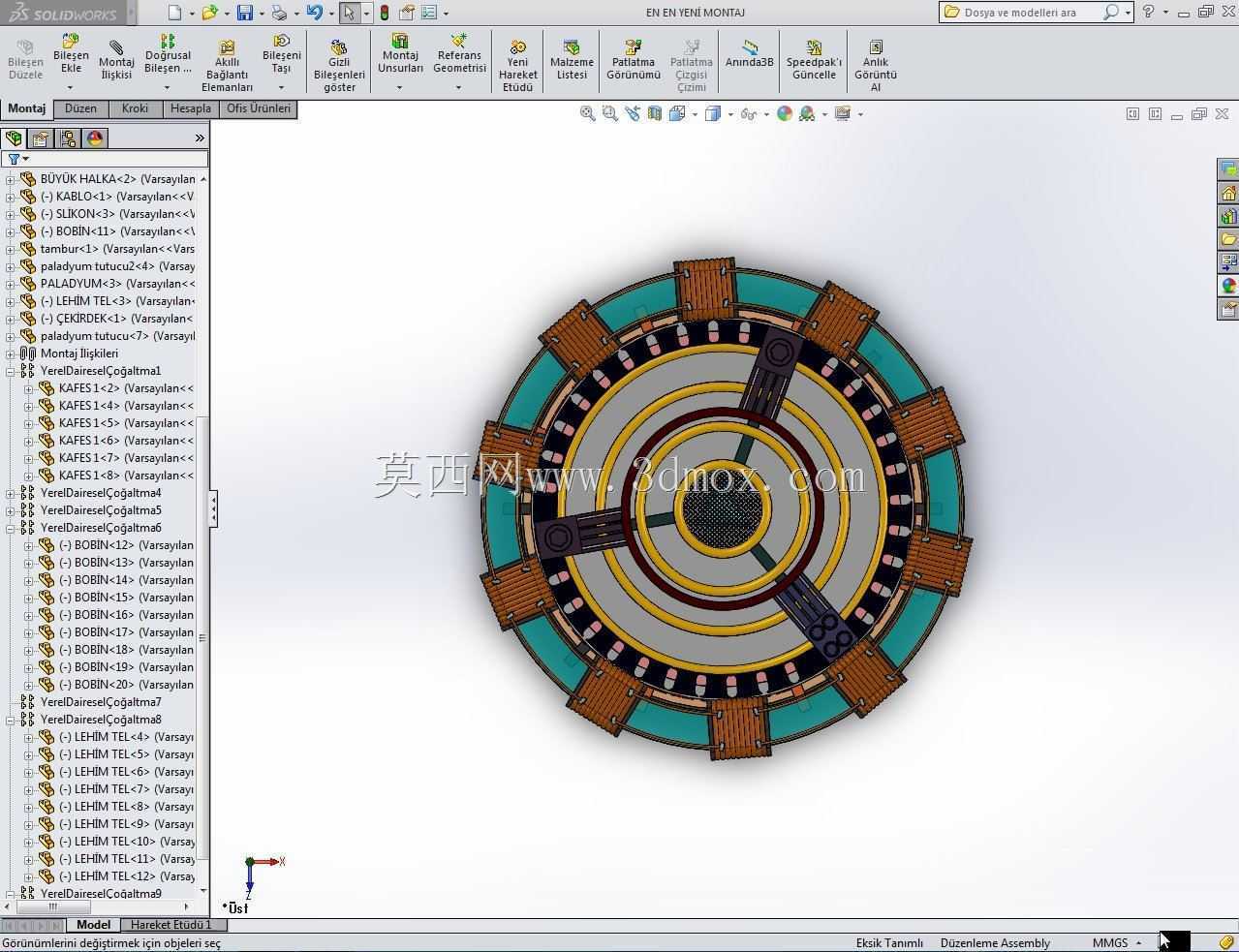

　　从现场安装边界来看，整套装置的主体外径控制在四百毫米量级，轴向总高度不含底部引出线缆约三百二十毫米，底部预留的柔性引出线缆长度预留了一百五十毫米的弯折余量，安装时腔体底部的四个支脚对应设备安装台面的M10固定孔位，支脚间距为二百八十毫米，安装面平面度要求不低于0.1毫米每百米，避免腔体受力不均导致内部电极错位。腔体顶部沿圆周均匀布置了八组独立的电极安装座，每个安装座都设计了嵌入式的卡槽与定位凸台，电极装配时可以直接沿径向滑入卡槽，通过侧面的紧定螺钉完成锁固，不需要额外设计复杂的转接法兰，现场更换电极的作业时间可以控制在十分钟以内。

　　结构设计阶段最先考量的是电弧高温对腔体壁面的热影响，环形外壁采用分段式的肋条加强结构，沿圆周分布的纵向加强筋既可以提升腔体的整体刚性，也能作为散热肋片扩大和空气的接触面积，电弧工作时产生的热量可以通过肋片快速向外扩散，避免局部热量堆积导致绝缘件老化。腔体中部的环形基座上预留了多组周向排布的接线端子位，端子之间设计了凸起的绝缘隔挡，相邻端子的电气间隙按照高压工况要求预留了十二毫米以上，爬电距离通过隔挡的折线型结构延长至二十毫米以上，完全满足工频高压试验下的绝缘安全要求。

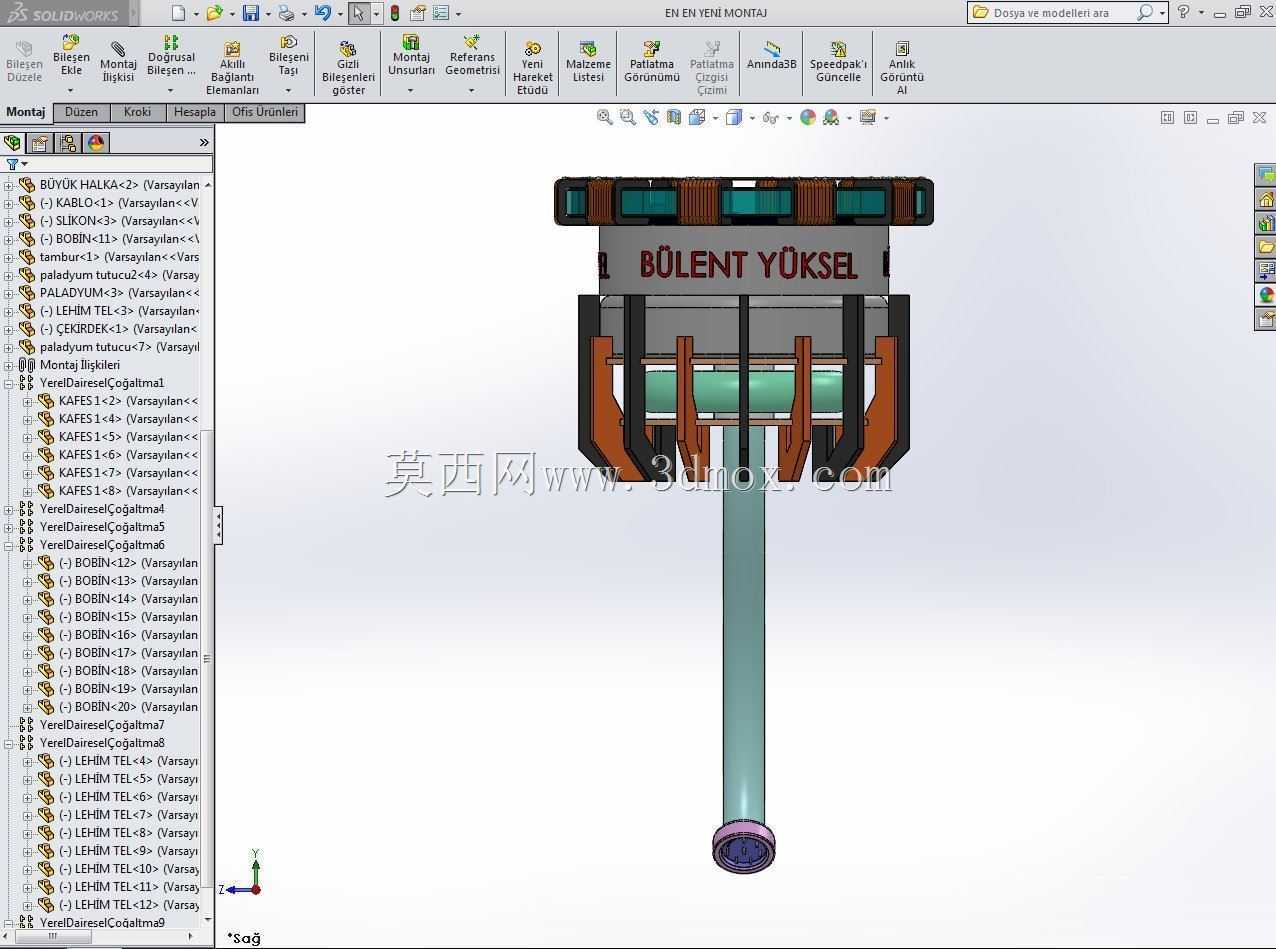

　　底部的支撑结构采用了不对称的支脚布局，其中三支刚性金属支脚承担主要的承重与定位作用，剩余位置布置绝缘支撑件，既可以阻断腔体和安装台面之间的杂散电流通路，也能在腔体发生异常振动时提供缓冲余量。侧面引出的柔性线缆采用耐温绝缘护套，出线位置设计了防弯折的橡胶护套，线缆弯折半径不小于线缆外径的六倍，避免内部芯线在长期弯折后出现断股。

　　在实际应用场景中，这类结构既可以用于电力系统的高压开关灭弧特性试验，模拟故障电弧在密闭腔体内的运动与熄灭过程，也可以作为特种电弧加热装置的核心反应腔体，为材料表面改性、特种气体裂解提供稳定的电弧发生环境。设计过程中对所有运动干涉、装配余量都做了逐层校验：顶部的电极压块在拆装时的运动路径和外围加强筋不存在干涉，腔体内部的环形气道沿圆周均匀分布，气道出口正对电极间隙位置，工作时冷却介质可以沿气道直接吹向电弧区域，快速带走电离产生的高温等离子体，提升灭弧效率。

　　腔体的分层结构也做了明确的功能划分：最上层为电极固定层，所有高压接线端都集中在该层，外围设置可拆卸的防护围挡，防止人员误触带电部位；中间层为电弧反应主腔，内壁做了光滑过渡处理，不存在尖角凸起，避免局部电场集中引发不必要的沿面放电；最下层为支撑与出线层，所有低压信号线、动力线都从该层的独立出线孔引出，强弱电走线完全分离，避免信号干扰。整套结构没有采用复杂的异形曲面加工件，绝大多数零部件都可以通过常规的铣削、冲压工艺完成加工，加工成本可控，装配时不需要专用工装，普通车间的装配人员按照定位标识即可完成整机组装，后期维护时拆开顶部的环形压盖就能直接接触到内部的电极与腔体内壁，清理电弧灼烧产生的残留杂质非常便利。
