五轴联动焊接机器人定位工作站

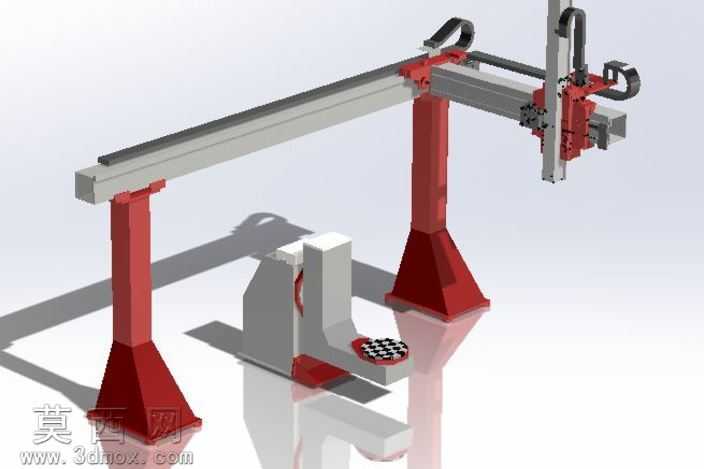

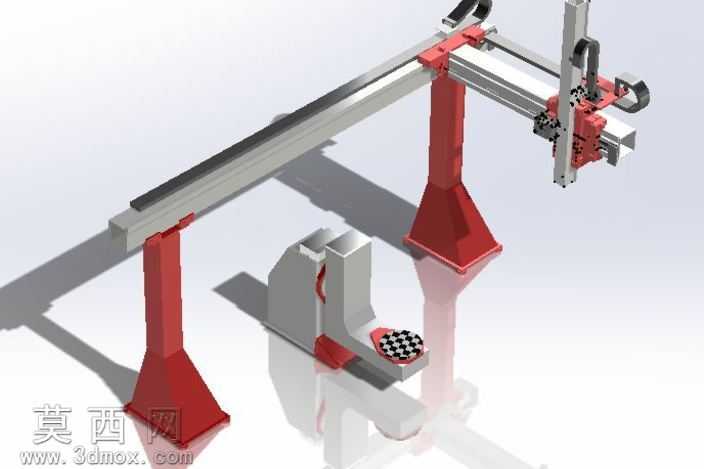

本模型为五轴联动焊接机器人定位工作站，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各运动部件的配合间隙、运动行程进行了合理约束，确保整体结构可实现完整的运动仿真演示。模型整体采用龙门式桁架作为主体承载结构，两根立式支撑座采用大底座锥台造型，有效提升整体结构的抗倾覆稳定性，支撑座表面做了加强筋结构处理，兼顾轻量化与结构强度需求；横向行走导轨采用双线性导轨搭配齿条传动的结构设计，可实现水平方向长行程平稳移动，滑座部分集成了垂直升降轴与末端执行器安装位，可完成竖直方向的升降进给与末端姿态调整。配套的焊接变位机采用L型单轴翻转结构，工作台面设置了棋盘格样式的定位基准标识，可配合工装夹具实现待焊工件的快速装夹与角度翻转，能够与龙门机械手的运动轴形成联动，让焊枪始终处于最优焊接作业角度，避免焊接死角。材质渲染方面，结构支撑件、桁架主体采用哑光金属银材质模拟钢材加工后的表面效果，支撑座、滑座护罩、变位机基座等部件采用哑光工业红漆面材质，还原工业设备的标准涂装风格，导轨、传动部件做了金属抛光质感处理，区分加工面与非加工面的视觉差异，工作台面的定位标识采用黑白棋盘格贴图，清晰展示定位基准区域。设计思路上，该定位系统针对结构件自动化焊接场景开发，将六轴焊接机械手集成到龙门行走轴上，搭配单轴变位机拓展作业范围，可适配大尺寸、多焊缝工件的焊接作业需求，相比传统固定工位焊接机器人，大幅拓展了有效作业覆盖范围，各轴的运动参数设置符合实际工业焊接设备的运行速度、行程范围标准，模型各部件均为可编辑参数化特征，可根据实际作业需求调整跨距、行程、负载参数，为同类焊接工作站的方案设计、结构优化提供直观的三维参考，也可用于自动化焊接产线的方案演示、布局模拟使用。
