两吨级焊接作业用负载定位器结构设计

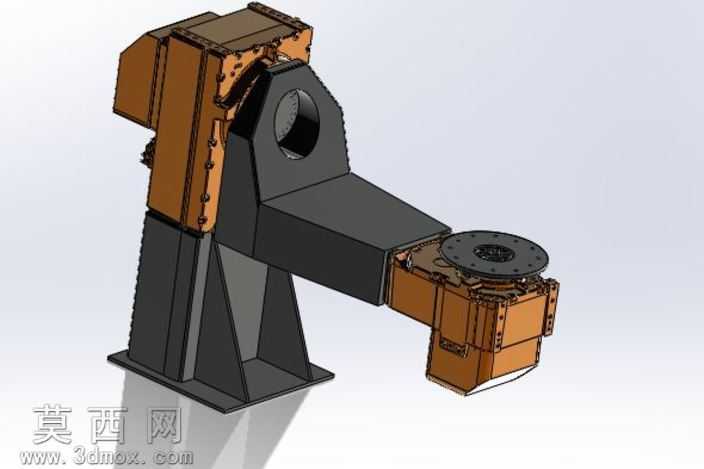

本模型为适配焊接作业场景的2000kg级负载定位设备，采用三维参数化建模完成整体结构搭建，建模过程中对各部件的装配公差、运动干涉情况进行了逐一校验，确保各活动关节的运动行程符合焊接作业的工位调整需求。模型外观渲染采用工业设备常用的配色方案，立式支撑基座、侧摆臂主体采用哑光深灰材质模拟焊接设备常用的结构钢涂装，驱动箱体、末端法兰安装座采用棕褐色防锈漆质感材质，金属连接件、安装螺栓采用金属本色渲染，整体视觉效果贴合工业焊接设备的真实外观质感。结构设计上，设备采用L型侧摆臂式布局，底部为箱型焊接结构的立式支撑座，通过三角加强筋提升基座的承重抗扭能力，避免大负载工况下出现结构形变；支撑座上部集成主回转驱动箱体，内置齿轮传动组件实现摆臂的水平回转动作，摆臂采用箱型焊接结构兼顾刚性与轻量化，末端设置带标准安装法兰的回转工作台，可实现工件的二次回转调整，配合主摆臂的摆动动作，能够将待焊接工件调整至任意最佳焊接工位，避免焊接作业中的死角位置。设计过程中参考了成熟焊接变位设备的载荷分布逻辑，对摆臂的受力点、支撑座的承重面进行了结构强化，各连接位置采用螺栓组连接的设计，方便后期设备的维护与部件更换，末端法兰采用通用安装尺寸，可适配不同规格的焊接工装夹具，满足多类型工件的焊接定位需求。模型完整还原了设备的外部结构与各部件的装配关系，可作为焊接自动化生产线工位布局、专用焊接变位设备设计的参考模型，帮助设计人员快速理解大负载焊接定位设备的结构组成与运动逻辑。
