三全向轮足球机器人移动底盘结构设计

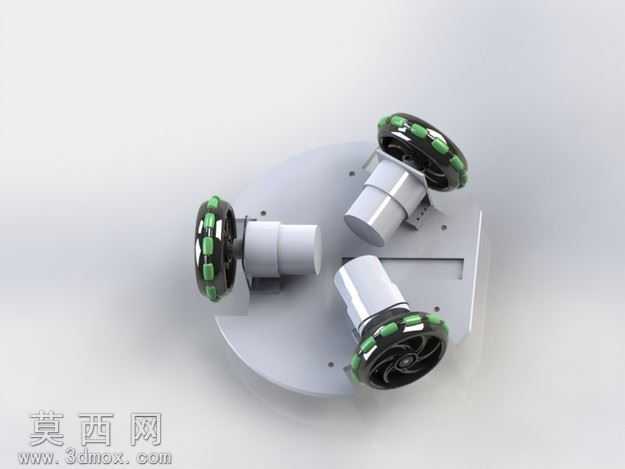

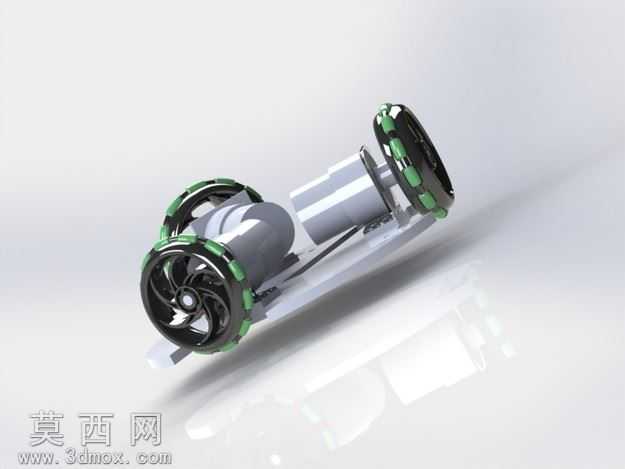

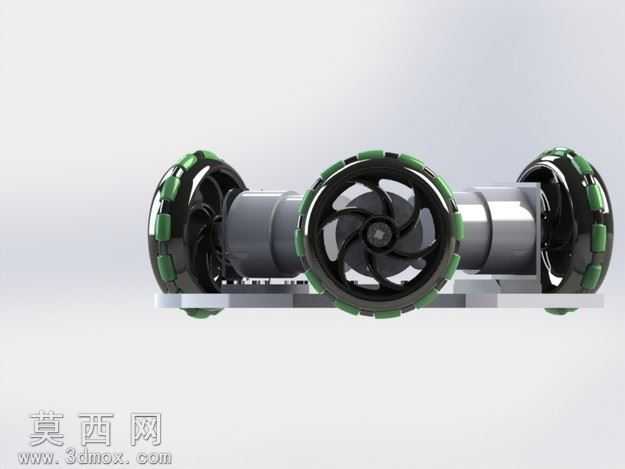

本作品为面向小型足球机器人竞赛场景设计的三全向轮移动驱动底盘，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配公差进行了严谨校核，确保各部件不存在运动干涉问题。底盘主体承载板采用圆形平板式结构设计，在建模阶段通过拉伸、切除等基础特征完成安装孔位的精准定位，三组驱动轮组件沿承载板周向呈120度均匀分布，这种对称式布局能够保障底盘在平面内实现任意方向的平移与原地旋转运动，完美匹配足球机器人需要快速变向、灵活卡位的运动需求。每一组驱动轮组件都包含独立的驱动电机、连接支座与全向轮本体，建模时对全向轮外圈的小辊子结构进行了细节还原，小辊子的转动轴线与主轮轴线呈垂直布置，能够在主轮转动提供驱动力的同时，允许轮体沿垂直于驱动方向自由滑动，从机械结构层面消除了普通轮式底盘的运动约束。材质渲染阶段，为底盘承载板赋予哑光银灰色金属材质，模拟铝合金加工件的真实质感，表面添加细微的磨砂纹理避免渲染效果过于塑料化；驱动电机外壳采用深灰色哑光工程塑料材质，端盖部分做亮面金属质感处理，还原直流减速电机的真实外观；全向轮的轮毂采用黑色硬质塑料材质，外圈辊子添加绿色防滑包胶材质，通过调整材质的粗糙度与反光参数，让包胶部分呈现出橡胶材质特有的微弹哑光质感，同时在辊子与轮毂的衔接处添加细微的装配缝隙，提升模型的真实感。设计思路上，整体结构遵循轻量化设计原则，在保障承载板结构强度的前提下，尽可能削减非必要的板材厚度，同时将电机安装座与承载板的连接结构做一体化设计，减少额外的连接零件数量，降低装配复杂度；轮组的安装高度经过反复参数调整，确保三个全向轮与地面的接触压力均匀一致，避免运动过程中出现单个轮组悬空打滑的问题；底盘中心预留了足够的安装空间，可用于后续加装控制电路板、电池、击球机构等功能组件，具备良好的功能扩展性。渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现出各部件的结构轮廓与装配关系，阴影做柔化处理避免遮挡结构细节，整体渲染效果能够直观展示该全向驱动底盘的结构特点与运动优势。
