可口可乐螺纹密封瓶盖三维结构设计

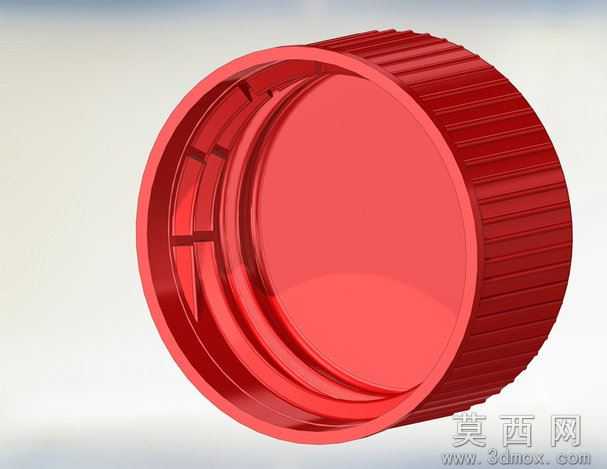

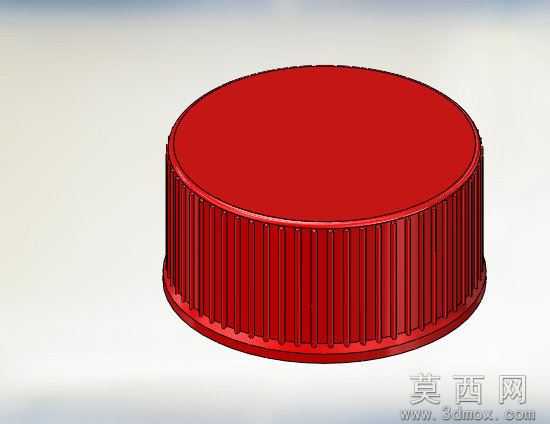

本模型为饮料瓶用红色螺纹密封瓶盖，建模阶段首先以瓶口配合尺寸为基准，先绘制瓶盖主体的旋转截面草图，通过旋转凸台命令生成瓶盖的基础筒体结构，随后在外圆柱面绘制等距分布的防滑齿截面，采用拉伸切除命令生成周向均匀排布的竖向外防滑纹，满足手动拧转时的摩擦力需求；内部结构部分，先绘制内螺纹的牙型截面，通过螺旋线引导扫描切除生成标准密封内螺纹，再在螺纹上方靠近瓶盖顶面的位置，绘制环形密封胶圈的安装卡槽，通过旋转凸台生成卡槽的限位凸筋，同时在瓶盖内侧边缘设计防盗环的连接断点结构，还原真实瓶盖的防盗断裂结构。参数设计上严格匹配主流碳酸饮料瓶口的通用尺寸，瓶盖外径设置为28mm标准口径，总高度15mm，内螺纹螺距匹配瓶口的3mm标准螺距，防滑齿深度0.8mm，周向共分布36道等距防滑纹，内部密封筋的过盈量设置为0.3mm，保证旋合后的密封性能，防盗环连接桥的厚度设置为0.2mm，满足首次开启时断裂的力度要求。渲染材质部分采用食品接触级PP塑料材质，设置为半哑光正红色外观，表面粗糙度设置为Ra1.6，还原真实塑料瓶盖的微磨砂质感，边缘做R0.5mm的圆角过渡，避免锐边，内部螺纹面设置为略光滑的表面质感，模拟注塑成型后的模具表面效果。结构原理上，该瓶盖通过内螺纹与瓶口外螺纹的旋合实现轴向压紧，顶部内侧的环形密封筋在旋紧过程中发生弹性变形，紧贴瓶口端面实现径向密封，外侧防滑纹增大手部与瓶盖的接触摩擦力，降低拧转时的打滑概率，底部防盗环通过连接桥与瓶盖主体相连，首次旋开时连接桥受力断裂，实现产品开封的可视化提示。软件兼容方面，模型原生采用SolidWorks2013版本搭建特征树，所有特征均为可编辑的参数化特征，支持直接修改尺寸调整瓶盖规格，同时导出了通用STEP、IGS中间格式，可兼容UG、Pro/E、AutoCAD等绝大多数主流三维CAD软件打开编辑，STL格式文件可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可作为注塑件螺纹结构设计的教学案例，用于讲解塑料螺纹的建模方法、密封结构的过盈设计思路、注塑件的脱模斜度设置要点，也可作为包装结构设计课程的参考案例，帮助学生理解快消品包装的密封、防滑、防盗一体化设计逻辑，同时也可用于饮料包装相关企业的新品研发参考，缩短瓶盖类产品的开发周期，也可作为3D打印入门的练习模型，验证小尺寸塑料件的打印精度。
