小型台式8英寸普通车床结构设计

这款小型台式车床主要面向小型加工工坊、个人DIY爱好者、教学实训场景使用，可用于小型金属件、木质回转体零件的切削加工，能够完成外圆车削、端面车削、内孔镗削、螺纹车削、锥面加工等常规车削工序，适配小批量零件试制、手工文创零件加工、教学演示操作等多种使用需求，相比大型工业车床占用空间更小，操作门槛更低，适合非大规模量产的灵活加工场景。

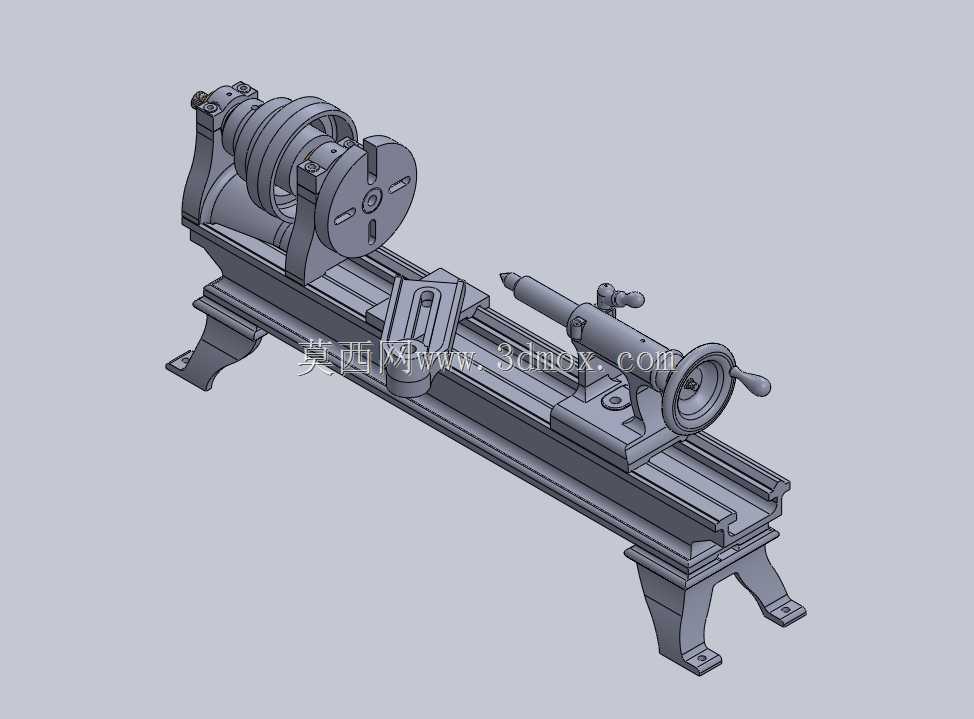

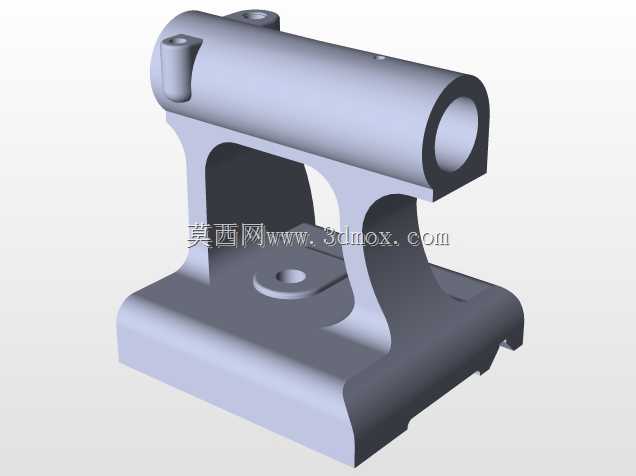

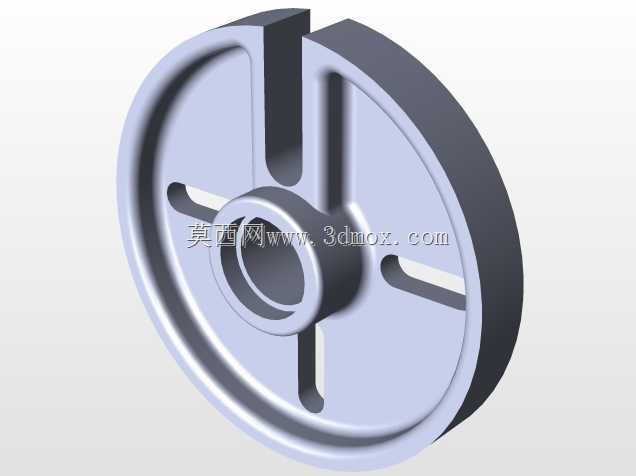

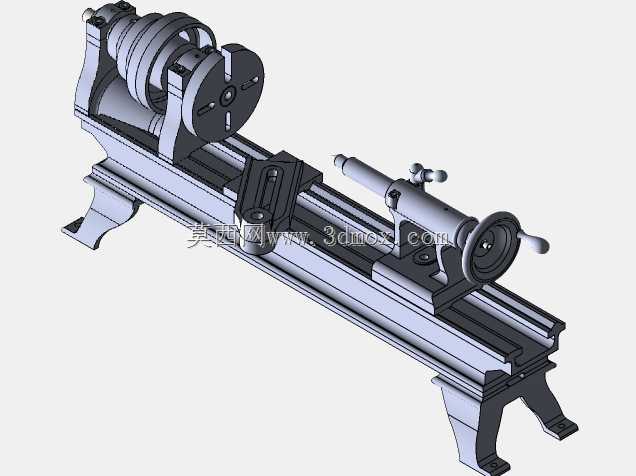

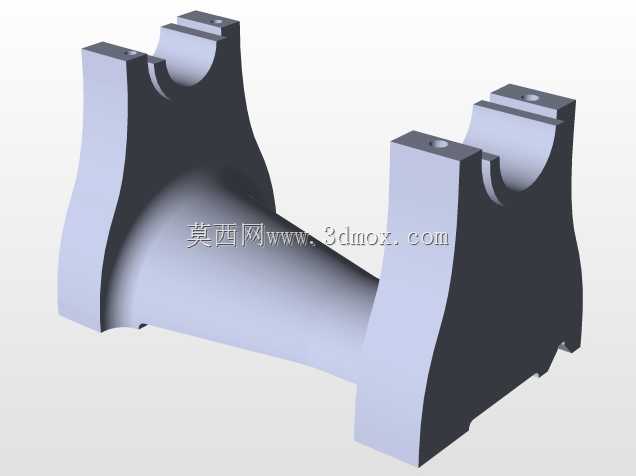

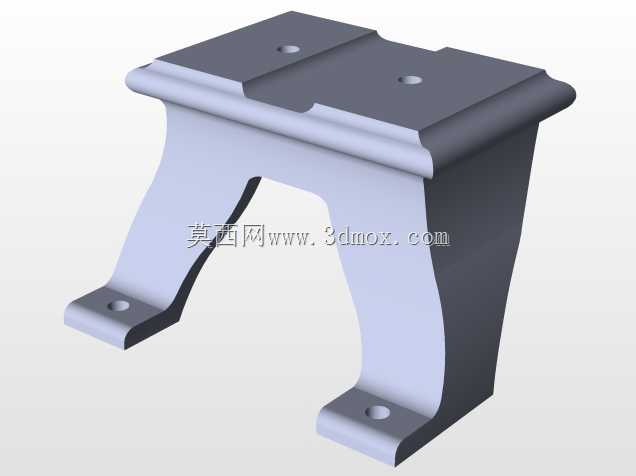

从功能特性来看，该设备完整保留了普通车床的核心功能模块，床头箱部分设置了多级变速传动结构，可通过带轮组合调整主轴转速，适配不同材质工件的切削线速度需求，主轴端配备卡盘结构用于装夹工件，可实现工件的稳定回转驱动；床身采用一体式导轨结构，为溜板、尾座提供精准的移动导向，保证进给过程的直线度与运动稳定性；溜板部分设置了纵横双向进给机构，可通过手轮操作实现刀具的横向、纵向进给，刀架可装夹常规车刀，满足不同工序的刀具装夹需求；尾座部分可沿床身导轨滑动锁紧，既可以安装顶尖支撑长轴类工件，也可安装钻头、铰刀等刀具完成孔加工工序，床腿采用支撑脚结构，可通过螺栓固定在工作台或长凳台面上，保证设备运行时的整体稳定性。

在设计思路上，这款车床参考了经典老式小型车床的结构布局，整体采用紧凑化设计，在保证核心加工功能完整的前提下尽可能缩小设备体积，整体结构以铸铁类刚性结构为原型进行适配优化，各运动部件之间设置了合理的间隙调整结构，可长期保证运动精度，95%以上的零件都完成了细节建模，各部件之间的装配关系清晰，可直接用于结构拆解学习、改装方案验证。

从安装边界来看，该设备为8英寸规格台式车床，床身整体长度适配常规工作台安装尺寸，安装时需预留操作空间，设备左右两侧预留工件装夹、操作手轮的活动空间，前后侧预留刀具更换、工件装卸的操作空间，底部支撑脚的安装孔位可适配常规工作台的螺栓固定，整体重量适合台式放置，无需额外做重型设备地基，可直接固定在稳固的木质或金属工作台面上使用，对于小型加工场景来说，既能够满足常规小零件的加工精度要求，又不会占用过多的车间或工作室空间，是小型加工场景下非常实用的回转加工设备。
