复古风格组合钻攻导向V形机械工作台

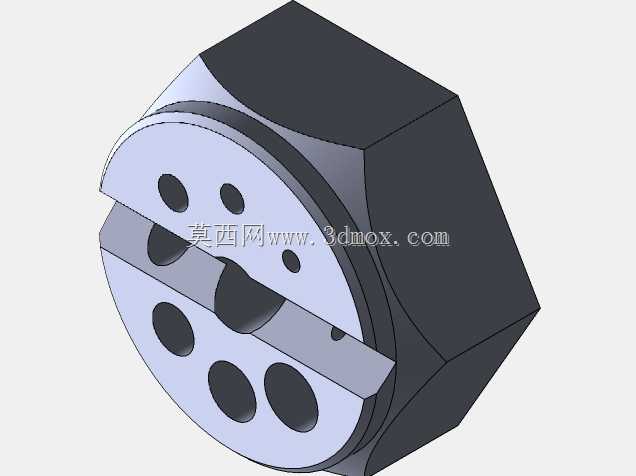

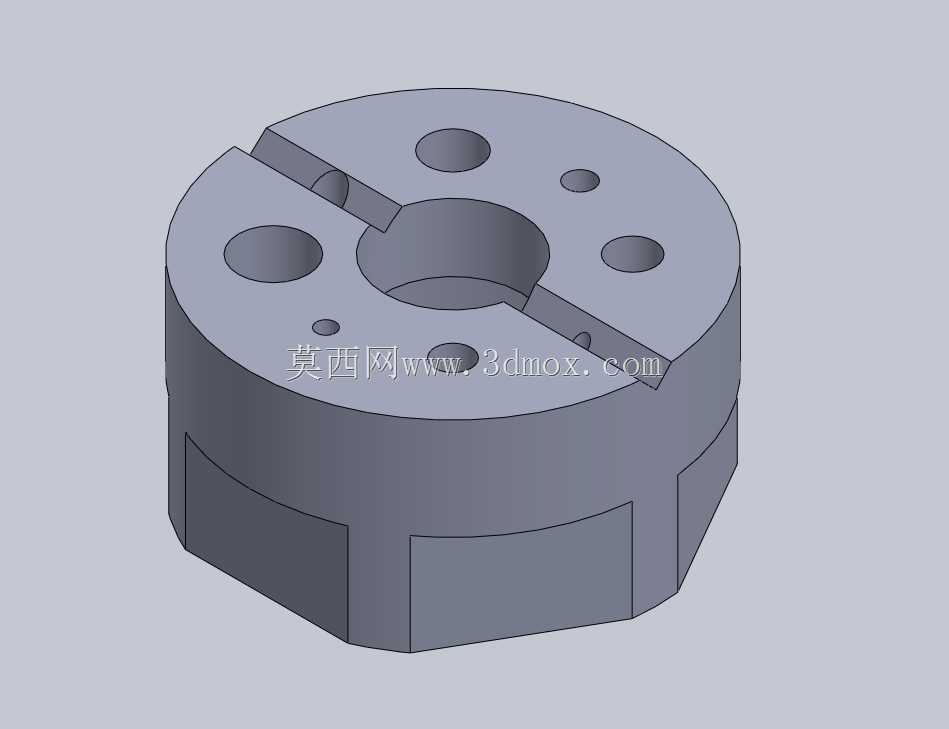

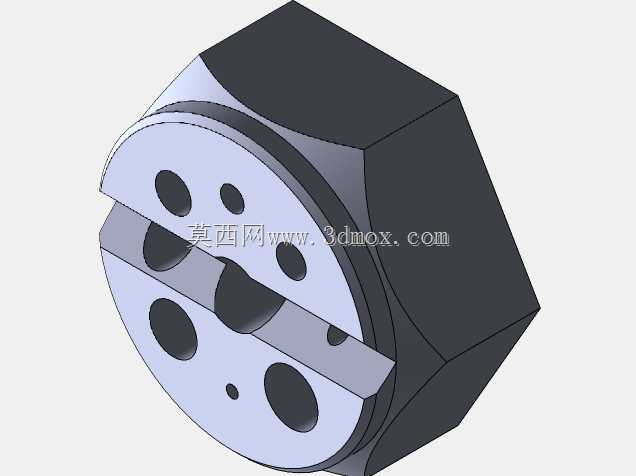

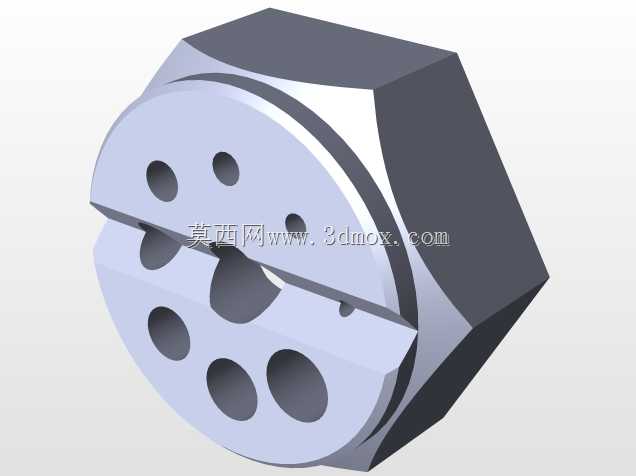

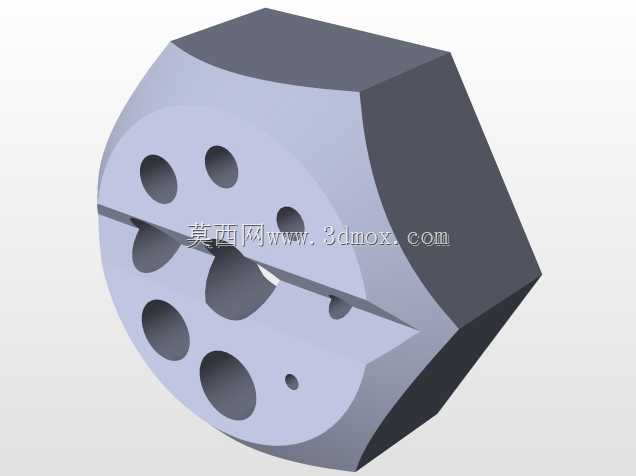

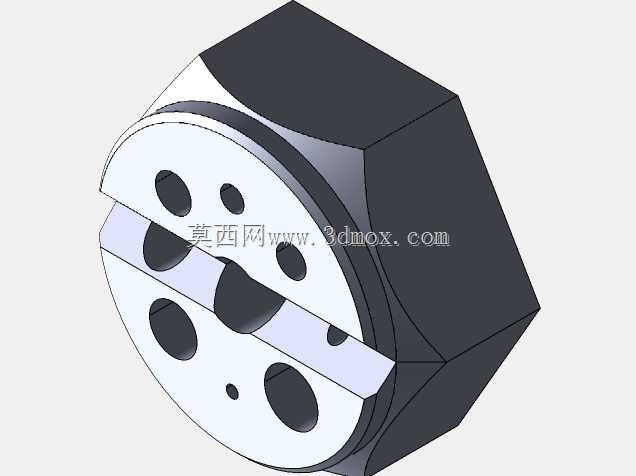

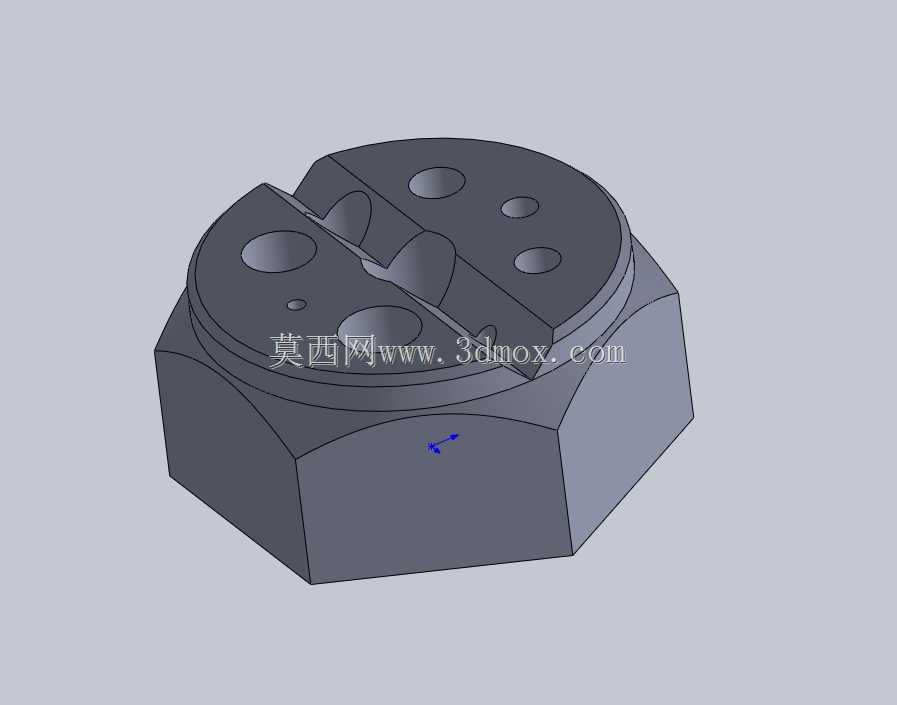

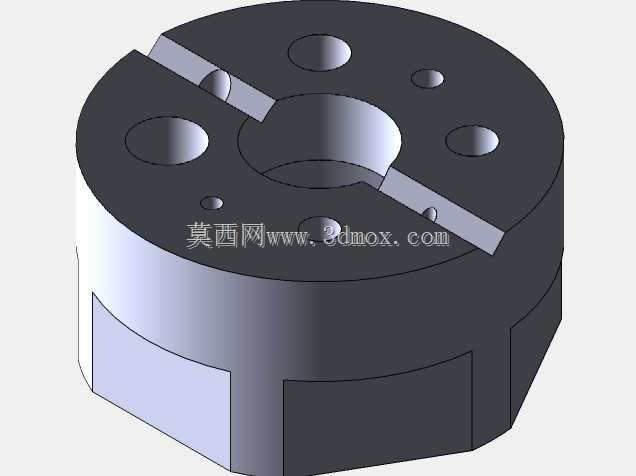

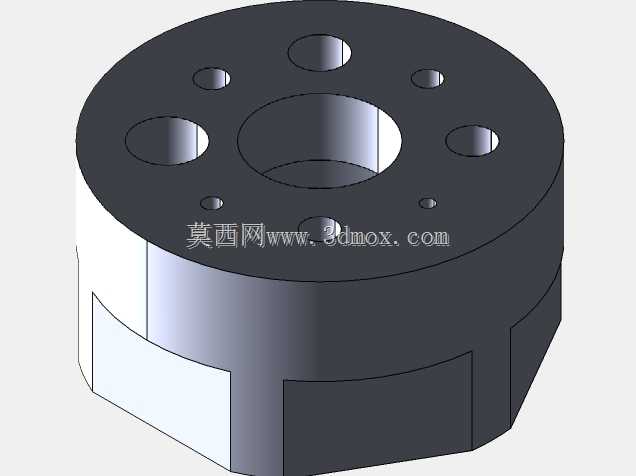

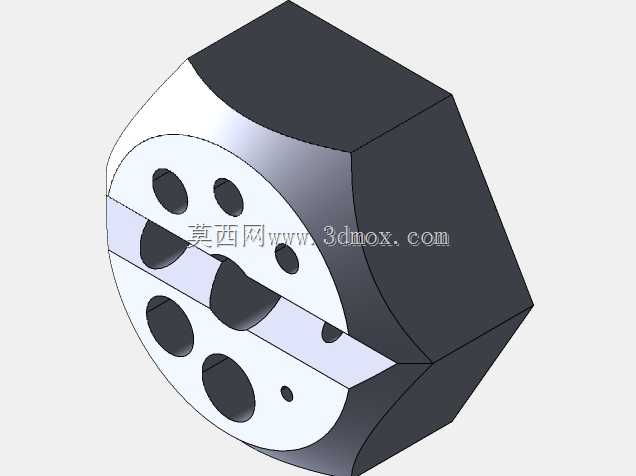

这款复古风格的机械工作台，核心定位是小型机加工工位的组合式工装载体，主要适配台式钻床、小型攻丝机的工位辅助作业场景，在五金维修、小批量零件试制、教学实训场景中都能发挥作用。从结构设计来看，主体采用六角形基座作为承载主体，这种外形设计并非单纯的复古造型考量，六角结构的六个平面均可作为装夹定位基准，配合台钳安装时，可根据作业需求快速调整工位朝向，无需反复挪动基座整体，能有效减少工位调整的辅助时间。顶部圆形工作区域做了分块式开槽设计，中间的通槽可适配不同规格的V形块安装，用来装夹轴类、套类回转体零件，在钻削径向孔、攻丝加工时，能保证零件的定位精度，避免装夹偏移导致的孔位超差。顶面分布的多组沉孔，是为了安装可换式钻套、攻丝导向套预留的安装位，不同孔径的导向套可对应不同规格的钻头、丝锥，加工时刀具顺着导向套进给，能有效避免细长钻头、小直径丝锥的进给偏斜，降低刀具折断风险，尤其适合小直径孔的钻削、攻丝作业，这类加工场景下刀具刚性差，无导向的情况下很容易出现孔位歪斜、刀具崩断的问题。基座的高度设计充分考虑了小型台钻的工作台行程，安装在标准台钻工作台上后，工件加工面的高度刚好落在钻床主轴的有效行程区间内，不需要额外垫高或者调整主轴极限位置，能减少设备调整的工作量。六角基座的底面做了平面度处理，可直接通过压板固定在机床工作台上，也可在底面加装磁吸座，适配带有磁吸工作台的磨床、轻型钻床的快速装夹需求。顶部的分块结构还预留了小型导轨的安装位置，可加装微型滑座实现工件的工位微调，在加工排孔、小间距系列孔时，不需要重新装夹工件，只需要调整滑座位置就能完成工位切换，能有效保证孔位的位置度公差。这类复古结构的工作台在早年的小型机修车间、校办工厂中应用十分广泛，结构简单可靠，没有复杂的传动部件，维护成本极低，所有的定位、导向部件都可根据加工需求自行更换适配，相比专用的组合工装，灵活性更强，能覆盖更多品类的小型零件加工需求，对于单件小批量的加工场景来说，不需要准备多套专用工装，一套基座搭配不同的导向套、V形块就能完成多数常规钻攻作业，能有效降低工装投入成本。
