小型台式 hobby 车床 500 毫米中心距结构

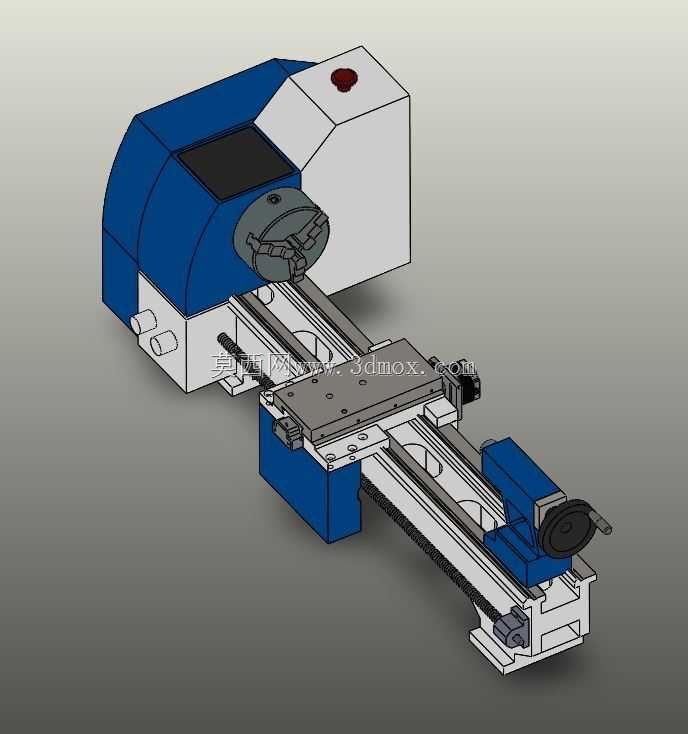

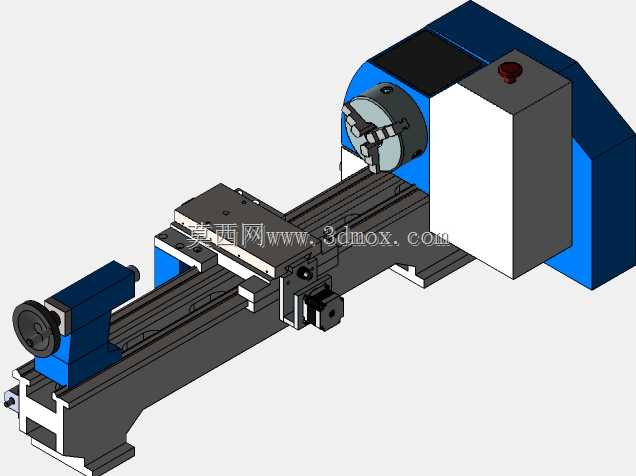

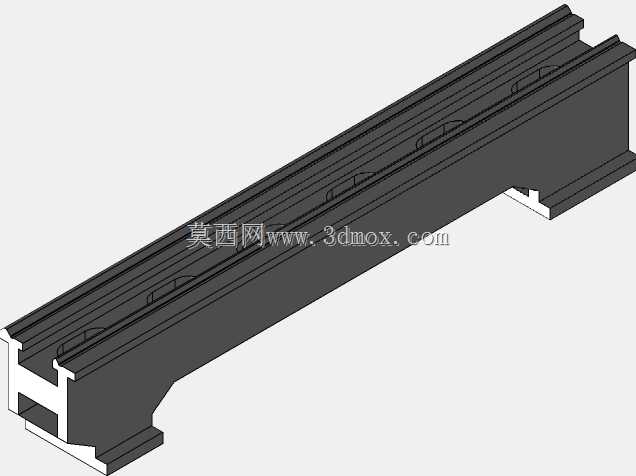

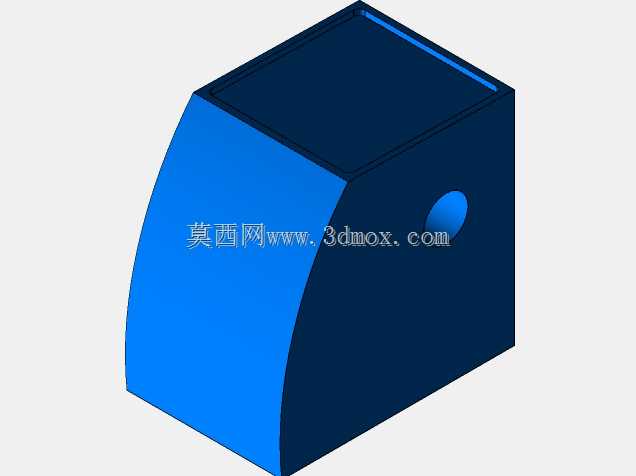

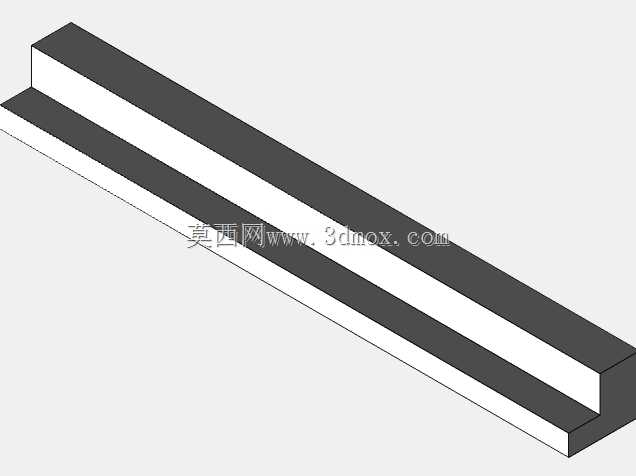

这款小型台式车床主要面向个人手工制作、小型工坊零件加工、模型制作爱好者以及教学实训场景使用，能够满足小尺寸金属、非金属棒料与轴类零件的车削加工需求，可完成外圆车削、端面车削、内孔镗削、螺纹车削、锥面车削等常规车加工工序，适配小批量定制零件、维修替换小零件、模型精密构件的加工制作，相比工业级大型车床占用空间更小，操作门槛更低，适合非量产的零散精密加工场景。从功能结构来看，设备采用卧式布局，左端设置集成主轴与卡盘的主轴箱，卡盘采用三爪自定心结构，可快速装夹圆形、正六边形等规则截面的棒料工件，主轴箱外侧设置防护壳体，既可以遮挡内部传动结构避免杂物卷入，也能降低加工过程中切削液与切屑的飞溅。床身采用双导轨布局，为溜板与尾座提供稳定的移动导向，导轨经过平直度调校，保证溜板移动过程中的直线精度，避免加工出现锥度误差。溜板部分分为纵向溜板与横向拖板，纵向溜板沿床身导轨实现Z向进给，横向拖板搭载刀架实现X向进给，刀架可装夹常规车刀，满足不同工序的刀具切换需求，手轮进给结构带有刻度标识，操作人员可通过刻度盘精准控制进给量，保证加工尺寸精度。尾座设置在床身右端，可沿导轨滑动调整位置后锁紧，既可以安装顶尖支撑长轴类工件，避免工件加工时出现挠曲变形，也可换装钻头、铰刀等孔加工刀具完成工件端面的孔加工工序。设计过程中优先考虑小型加工场景的空间适配性，整体结构紧凑，500毫米的中心距可覆盖长度在500毫米以内的轴类工件加工，安装时仅需平整的工作台面即可放置，无需专门的设备基础，整体布局兼顾操作便利性与结构刚性，各操作手轮均布置在操作人员易触及的位置，防护结构的设置也充分考虑小型设备使用时的安全防护需求，避免操作人员误触运动部件。
