龙门式数控雕刻铣削加工设备结构

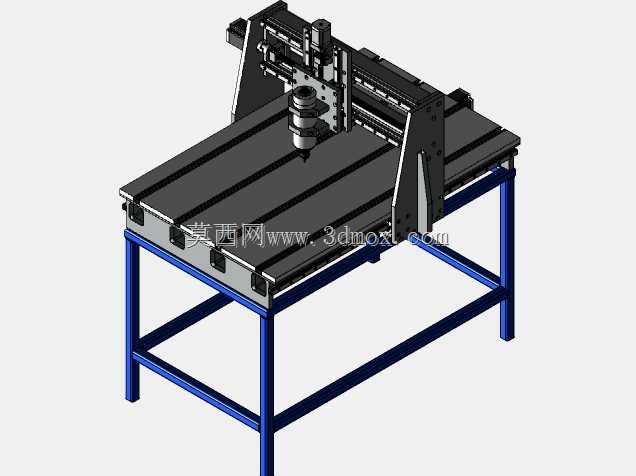

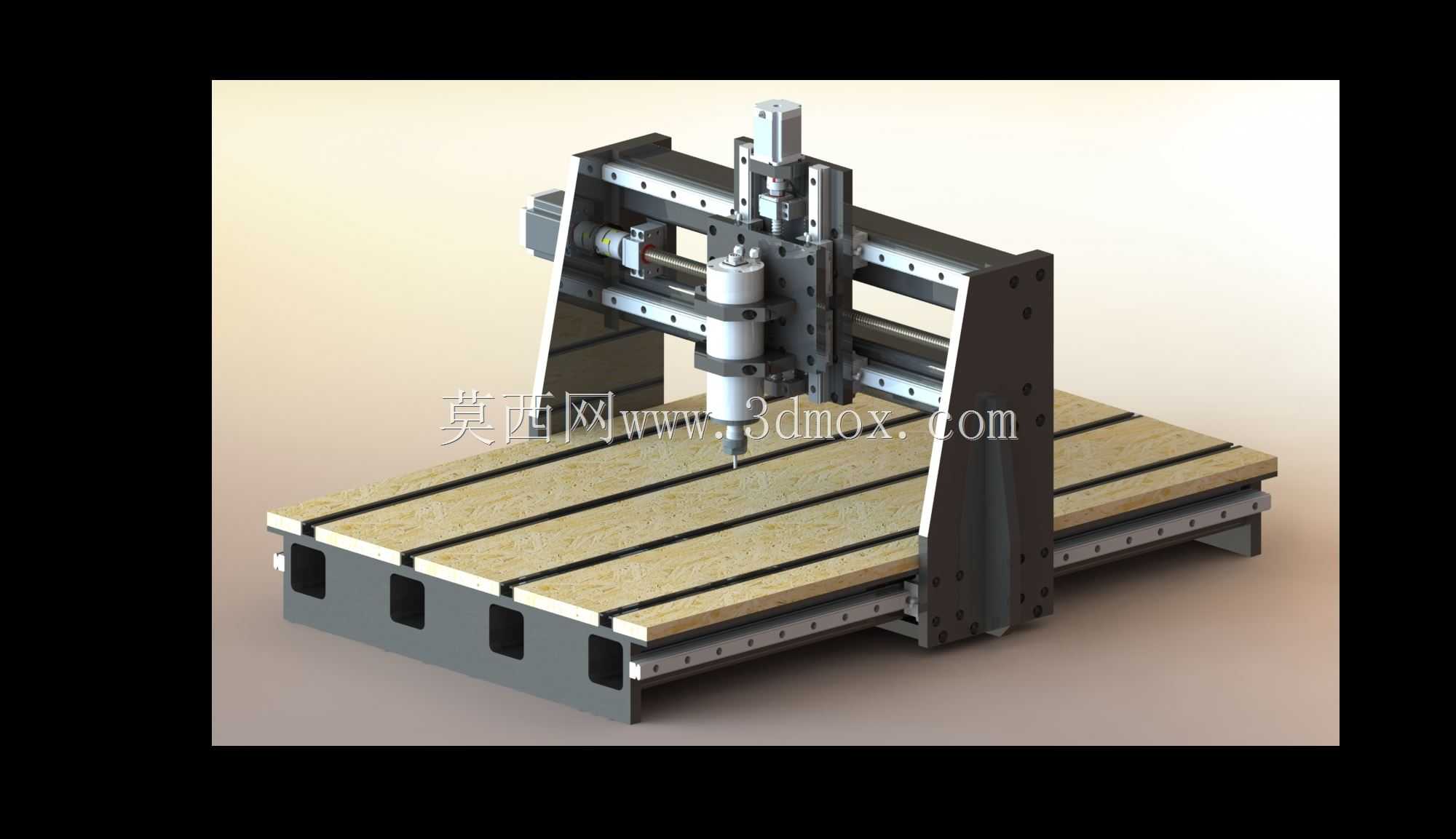

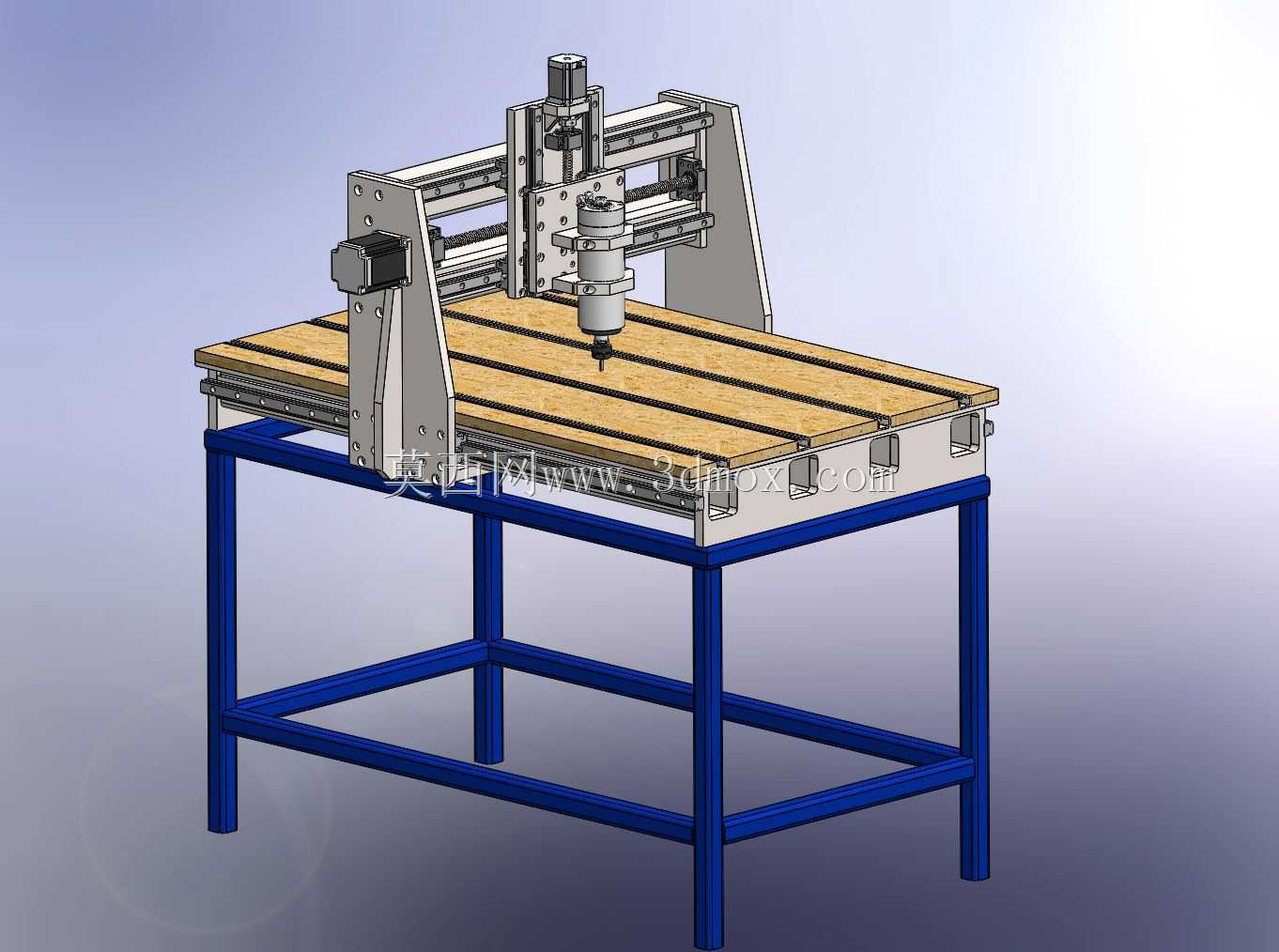

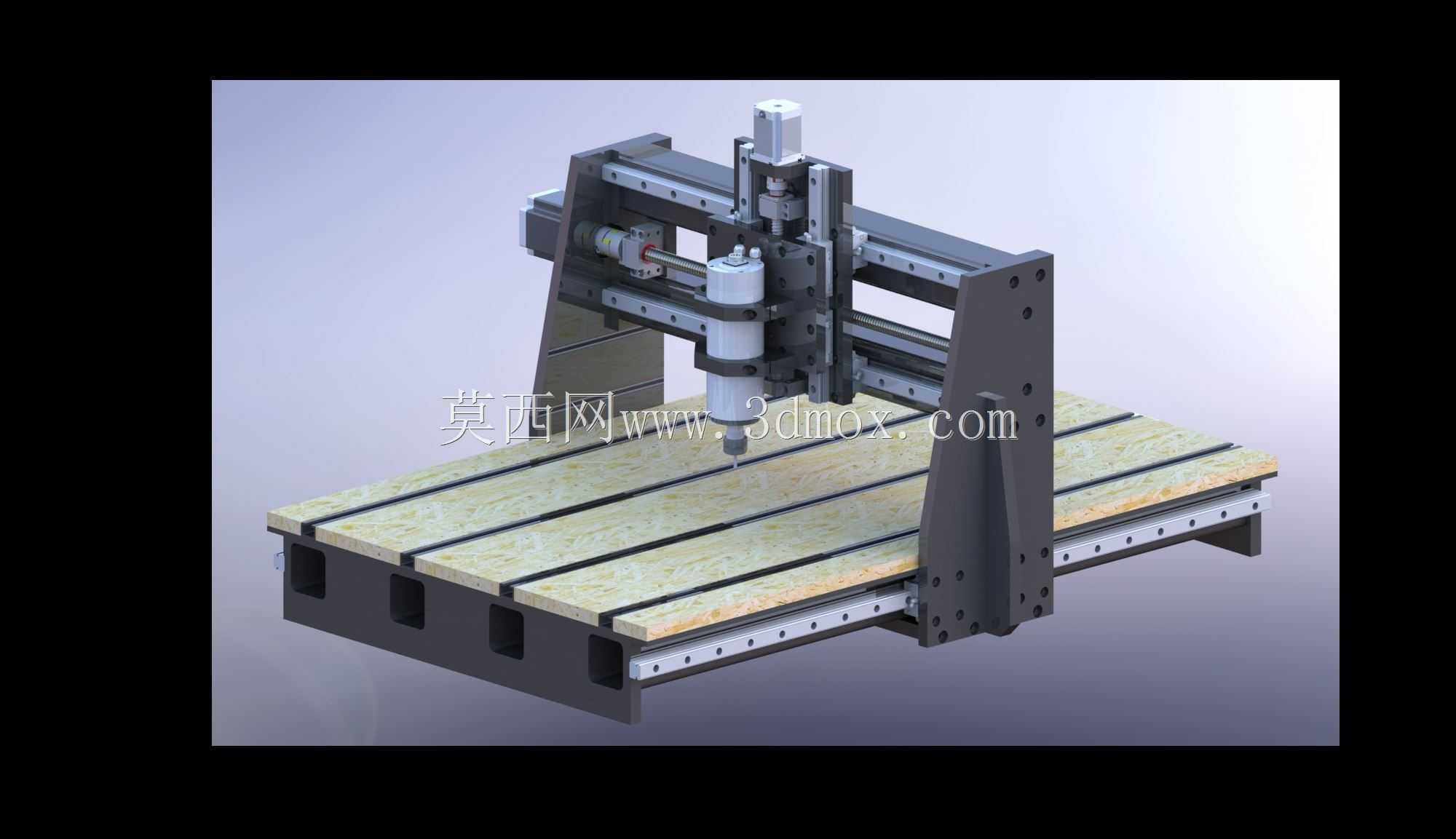

这款龙门式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖木工板材雕刻、软金属铣削、塑料件切型、广告材料加工等多元作业需求，能够替代人工完成复杂轮廓的走刀加工，大幅降低小件定制加工的人力成本与操作门槛。设备采用固定龙门移动工作台的经典布局，两侧立式支撑立柱搭载横梁组件，主轴滑座沿横梁实现横向进给，加工工作台沿底座纵向移动，主轴组件沿滑座垂向进给，三轴传动均采用线性导轨搭配滚珠丝杠的组合，兼顾运动顺滑度与进给精度，能够保证加工过程中走刀平稳，避免出现振纹、走位偏差等加工缺陷。设备的有效加工行程为960×590×138mm，这个行程区间能够覆盖绝大多数常规尺寸的加工工件，包括常见的实木标牌、亚克力广告字、铝质小型面板、环氧板治具胚件等，安装时需要预留比底座轮廓宽出至少300mm的操作空间，方便工件上下料、日常维护与排屑作业，工作台采用带T型槽的密度板台面，既能够通过压块快速固定不同形状的工件，也能在误扎刀时保护主轴与刀具，降低操作失误带来的损耗。设计过程中优先考虑了结构刚性与拆装便捷性的平衡，立柱与横梁采用钢板拼接的箱型结构，在控制整体自重的前提下提升抗形变能力，底座预留了排屑与安装调节的空位，用户可根据自身场地条件加装脚轮或者调平地脚，无需复杂的地基施工即可完成部署。主轴采用高速风冷电主轴，可适配不同直径的铣刀、雕刻刀，能够根据加工材质调整转速与进给速度，既可以完成精细的浮雕雕刻作业，也能胜任大切削量的板材开料工作，设备的走线全部采用拖链防护，避免长期往复运动造成线缆磨损，整体结构没有冗余的复杂部件，普通具备基础机械装配能力的使用者即可完成组装调试与日常维护，适合小批量定制加工、个人创作、院校数控教学演示等场景使用，能够帮助使用者快速完成从数字模型到实体工件的加工转化。
