带风冷散热的大电流无刷电子调速器结构

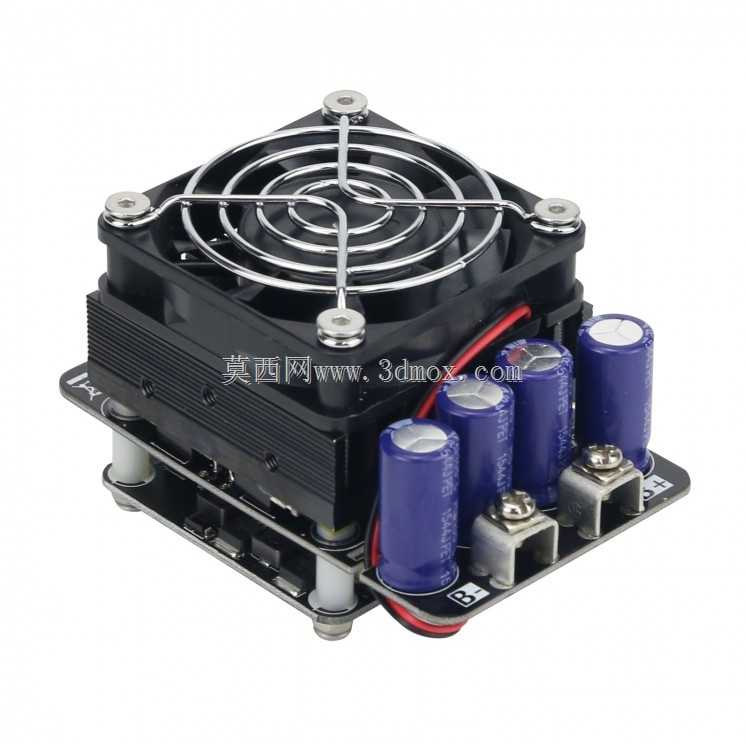

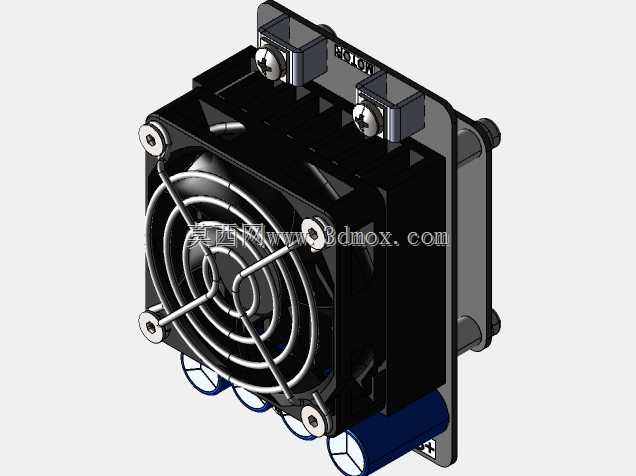

　　这款电子调速装置主要面向高负载移动动力平台的直流无刷电机驱动场景，常见于格斗竞技机器人、重载移动底盘、大扭矩直驱传动机构的动力链路中，作为动力系统的核心功率转换单元，负责接收控制端的转速、转向指令，将输入的直流电源转换为适配电机的三相驱动输出，实现动力输出的精准调控。从结构设计来看，整体采用层叠式堆叠布局，最上层布置轴流散热风扇搭配金属防护网罩，风扇通过四角的铜柱与下层功率板固定，防护网采用同心圆金属丝加十字加强筋的结构，既可以避免异物卷入扇叶造成损坏，也不会过度阻挡风道，保证散热气流可以垂直吹向下方的功率器件散热鳍片。功率驱动层紧贴铝制散热鳍片安装，鳍片采用密齿平行结构，在有限的堆叠高度内最大化散热面积，配合上层风扇的强制风冷，

　　可以在持续80A大电流输出工况下，将功率器件的结温控制在合理区间，避免过热触发降频保护。下层控制与功率接线板上，沿单侧边缘布置四颗大容量直插铝电解电容，电容采用卧式贴板安装，通过点胶与板体固定，降低设备在冲击、振动工况下电容引脚的疲劳断裂风险，电容组主要用于平滑母线电压波动，吸收电机换相时产生的反向电动势，减少电源端的纹波干扰。接线端采用大电流螺栓式接线端子，分别对应电源正负极与电机三相输出，端子旁预留信号接插位置，方便连接控制接收机或者上位机控制信号。安装层面，整体通过底部四角的绝缘支撑柱实现对外固定，支撑柱采用尼龙材质搭配金属嵌件，既保证安装强度，也可以实现板体与安装基面的电气绝缘，避免短路风险。

　　层与层之间通过六角铜螺柱实现间距固定，预留足够的走线空间，功率回路的大电流走线采用宽幅铜箔加镀锡处理，降低回路内阻，减少大电流下的线路发热。设计过程中充分考虑了高振动工况的使用需求，所有重量较大的器件均做了额外固定处理，风扇与散热鳍片之间贴有导热缓冲垫，既填充间隙降低热阻，也可以吸收振动冲击，避免器件硬接触造成的损坏。风道设计采用垂直直吹式路径，气流从风扇吸入后直接穿过散热鳍片，从板体四周的空隙排出，不会在结构内部形成涡流死区，保证持续高负载运行时的散热效率。输入电压适配18V到48V的直流电源区间，可以匹配不同电压等级的直流无刷电机，持续输出能力覆盖常规重载移动平台的动力需求，在瞬时峰值负载下也可以依靠电容组的储能能力提供短时间的电流支撑，避免动力输出中断。
