复古迷你窄轨蒸汽机车头结构设计

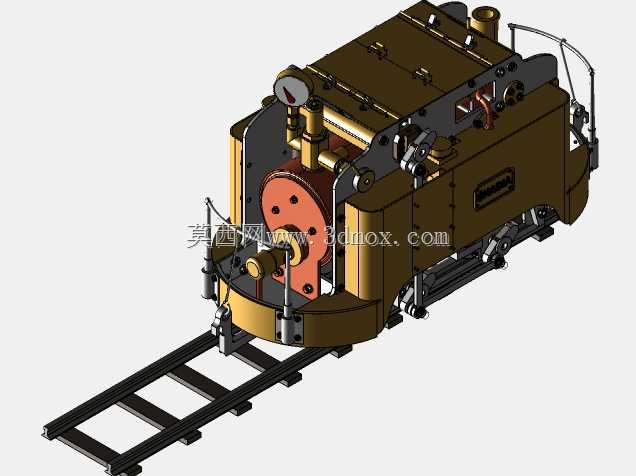

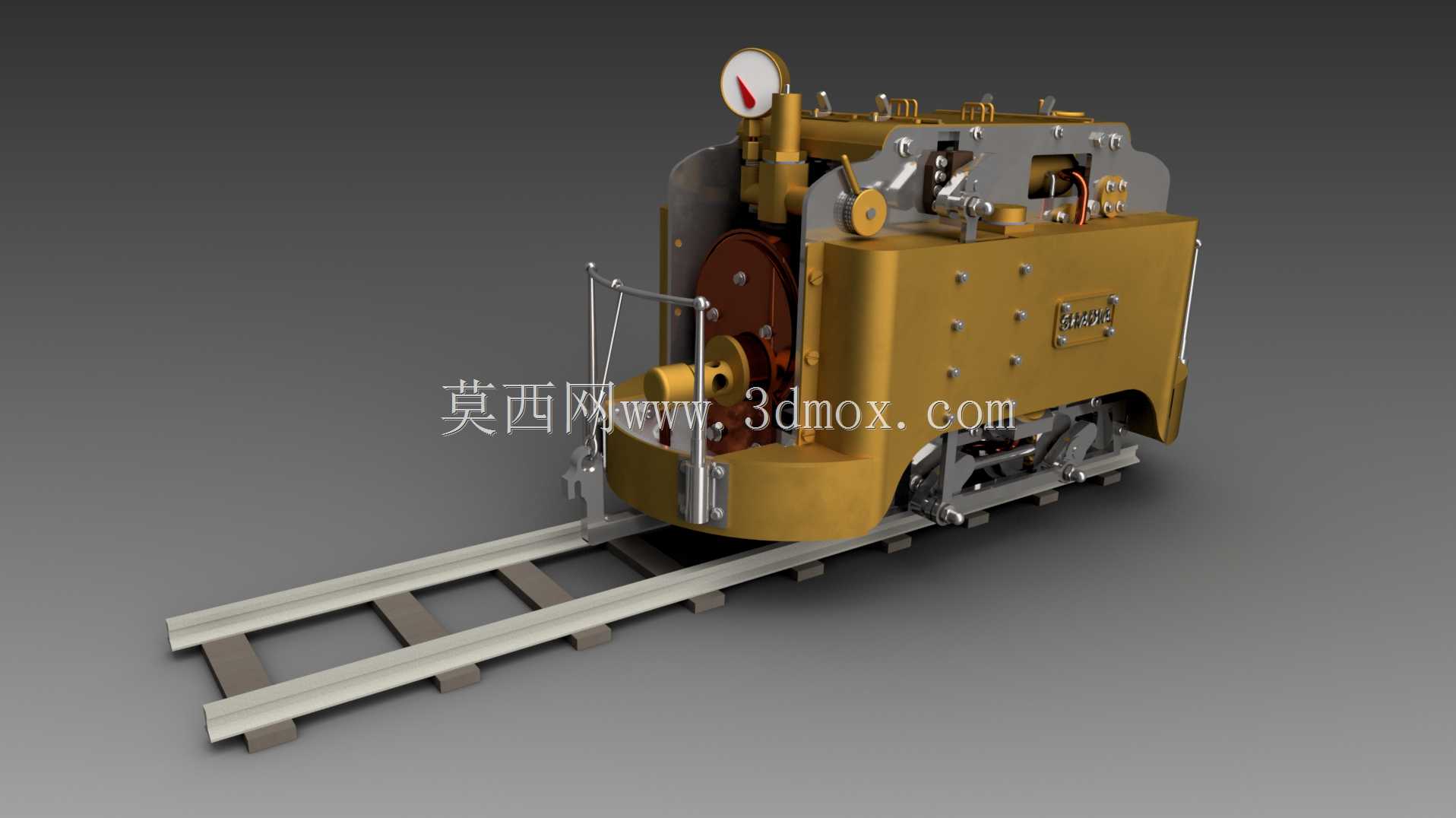

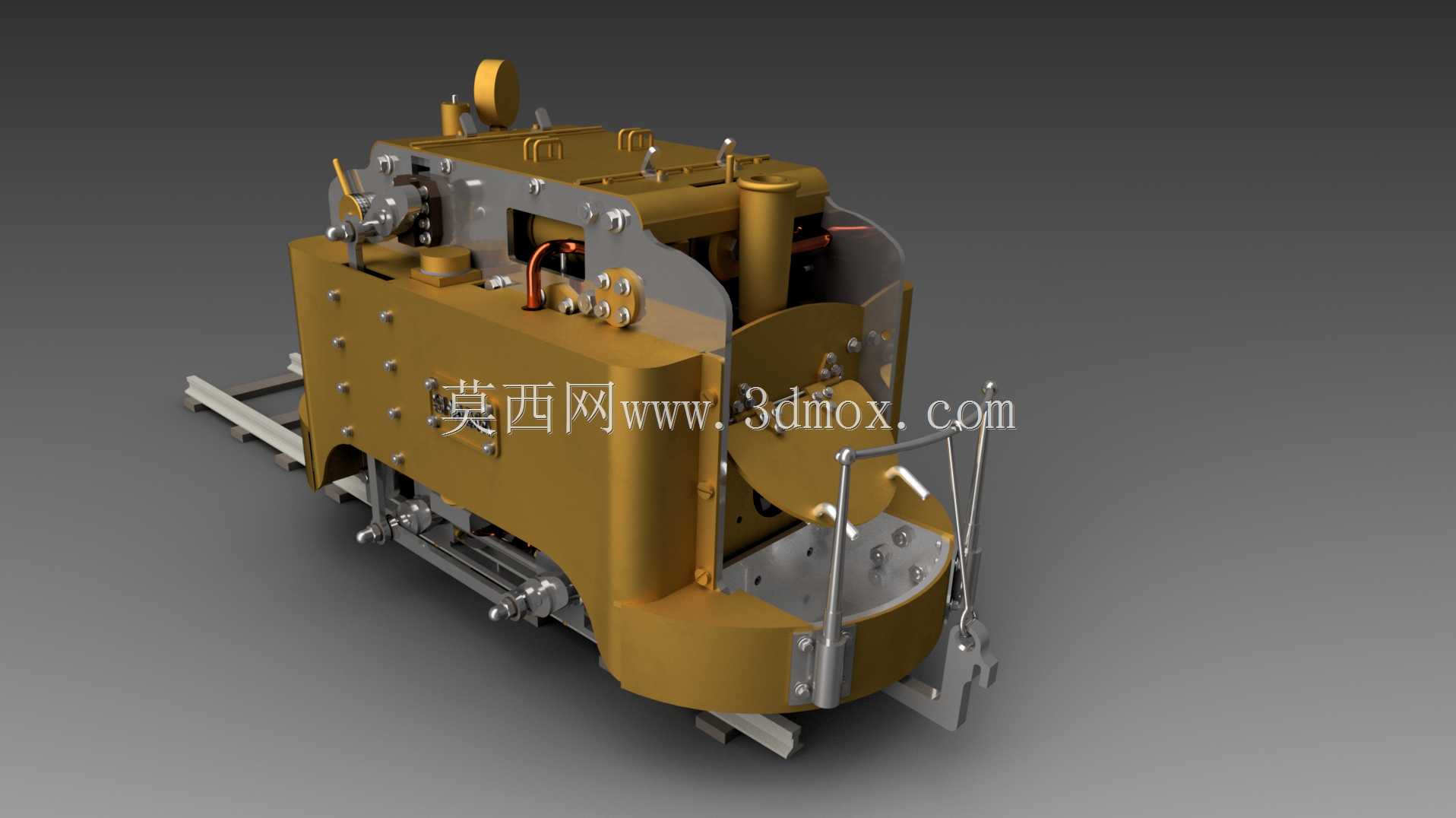

这款窄轨小型蒸汽机车头的设计，最初面向的是园区观光、主题展馆动态展示、收藏级模型复刻这类场景，区别于干线铁路的大功率机车，它的整体尺寸控制得十分紧凑，适配轨距较窄的微型轨道铺设场景，安装时需要预留的轨道两侧安全边界仅需0.3米，整体长度不超过1.2米，高度控制在0.7米左右，既可以作为动态展示设备承载轻量载荷在观光环线运行，也能作为工业展品还原早期蒸汽机车的机械结构逻辑。从功能特性来看，它完整复刻了蒸汽机车的核心工作逻辑：前部设置的锅炉单元集成了水位显示装置，也就是模型顶部的圆形压力表结构，能够直观显示内部蒸汽压力状态，侧部的机械传动组通过曲柄连杆结构将活塞的往复运动转化为车轮的旋转扭矩，走行部的轮对配合轨道踏面做了适配修形，保证在小曲率半径的窄轨上运行时不会出现脱轨风险。设计过程中优先考虑了结构的可展示性，机身侧部的护板做了局部镂空处理，能够直接观察到内部的气门调节机构、传动齿轮组以及管路排布，不需要拆解外壳就能展示蒸汽动力的传递路径；锅炉外部的铆钉排布完全参考了早期工业机车的铆接工艺，每一处固定点的位置都对应内部的承压结构加强筋，并非单纯的外观装饰。走行部的轮对轴箱采用了滑动配合结构，降低运行时的摩擦阻力，前部的排障器距离轨面的高度控制在5毫米，既能够清理轨道表面的细小杂物，又不会因为间隙过小在轨道接缝处出现卡滞。考虑到展示场景的需求，机身的黄铜色外观做了金属质感的表面处理，所有外露的管路、阀门手柄都做了可动设计，操作侧的气门调节手柄可以实际扳动，对应调整内部蒸汽通路的开闭状态，顶部的安全阀也做了可动结构，还原超压泄压的工作逻辑。在安装边界上，这款机车头的底部走行轮内侧距严格匹配对应窄轨的轨距公差，轮缘高度符合微型轨道的运行要求，不需要额外改造轨道就能直接适配铺设好的观光窄轨线路；机身重心控制在轮对支撑面的中心位置，即使在最大坡度3%的轨道上运行也不会出现倾翻风险。传动结构的连杆做了动平衡调校，运行时不会出现明显的振动，适合在室内展馆这类对振动控制有要求的场景使用。整体设计没有为了外观简化核心机械结构，从锅炉的燃烧室布局到烟箱的导流结构，再到传动系统的曲柄相位排布，都完全遵循真实蒸汽机车的工程逻辑，既可以作为工业科普的展示载体，也能为小型轨道观光设备的结构设计提供参考。
