多色塑料弹簧夹持式衣夹结构设计

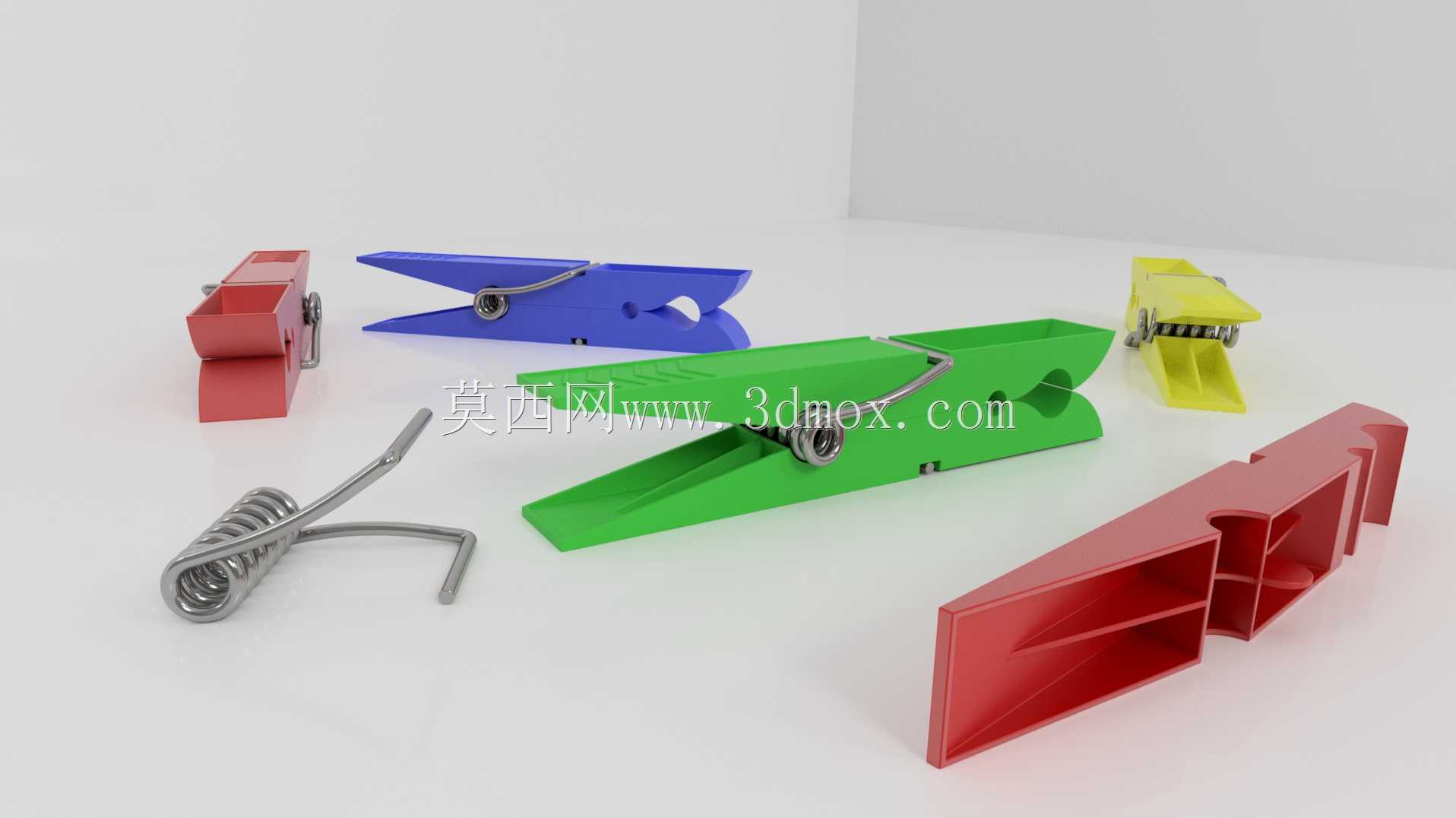

　　日常晾晒场景中，这类弹簧夹持式衣夹是高频使用的小型夹持构件，除了家庭晾晒衣物、固定织物的常规用途，在轻工生产流水线、物料临时固定工位也常作为辅助夹具使用，比如印刷工序临时固定样张、缝纫工位夹持布料边角、线束整理时临时归拢线材，依靠弹簧提供的持续夹紧力实现快速装夹与拆卸，操作时单指按压夹尾即可张开夹口，松开后自动复位夹持，无需额外锁止结构，使用门槛极低。从结构设计逻辑来看，该衣夹采用对称式夹体配合扭转弹簧的经典结构，两个夹体通过中部的转轴凸台实现铰接，夹体内侧预留了弹簧安装槽位，扭转弹簧的两个支脚分别抵靠在上下夹体的内侧限位筋上，按压夹尾时弹簧扭转蓄能，夹口端张开，外力撤除后弹簧释放扭力带动夹口闭合，夹口内侧设计有细密的防滑齿纹，

　　能够增大与被夹持物表面的摩擦力，避免光滑面料、轻薄物料滑脱，同时齿纹做了圆角钝化处理，不会刮伤丝绸、针织类易损面料。夹体整体采用注塑成型工艺，外观做了流线型过渡处理，没有尖锐棱角，握持按压时手感贴合，不同配色的夹体可用于区分不同夹持对象，比如生产工位用不同颜色区分待检、合格、不合格物料，家庭使用时区分不同家庭成员的衣物。从安装边界与尺寸适配来看，单只衣夹的整体长度控制在70mm左右，夹口最大张开量可达15mm，能够适配厚度在12mm以内的各类片状、杆状物料，夹体尾部的按压面宽度设计为18mm，按压时受力面积充足，长时间操作也不会产生明显的压痕，弹簧采用镀锌弹簧钢材质，线径1.2mm，经过回火处理后抗疲劳性能优异，

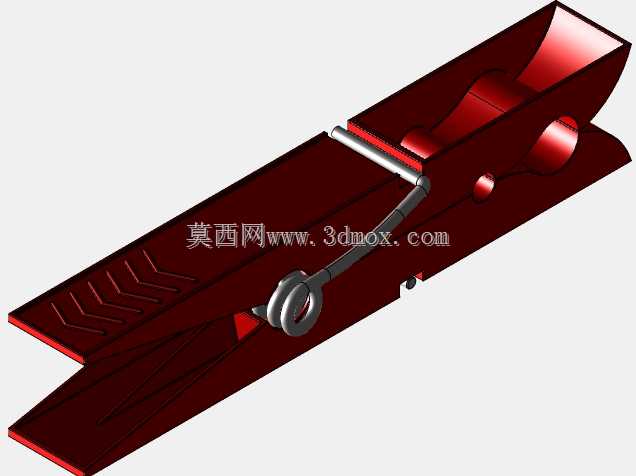

　　反复开合上万次仍能保持稳定的夹紧力，不会出现弹力衰减、夹口松动的问题。夹体的塑料材质选用增韧PP材料，具备良好的耐候性，长期在户外日晒雨淋环境下使用也不易脆裂、变色，夹体内部设置了多道加强筋，从转轴位置延伸至夹口与夹尾，在控制整体壁厚均匀、避免注塑缩痕的同时，大幅提升了夹体的结构强度，用力捏压也不会出现夹体断裂、形变过度的问题。在三维建模过程中，需要重点关注铰接位置的配合间隙，上下夹体的转轴凸台与轴孔之间预留0.15mm的装配间隙，保证开合转动顺畅无卡滞，弹簧的建模需要还原实际工作状态下的扭转角度，确保装配后弹簧的预紧力符合夹持力要求，夹口的防滑齿深度控制在0.3mm，既保证防滑效果又不会在面料上留下过深的夹痕，整体结构没有复杂的倒扣结构，注塑模具采用简单的两板模即可实现量产，生产效率高、单件成本低廉，适合大规模批量生产。
