分体式真无线蓝牙耳机及充电仓结构设计

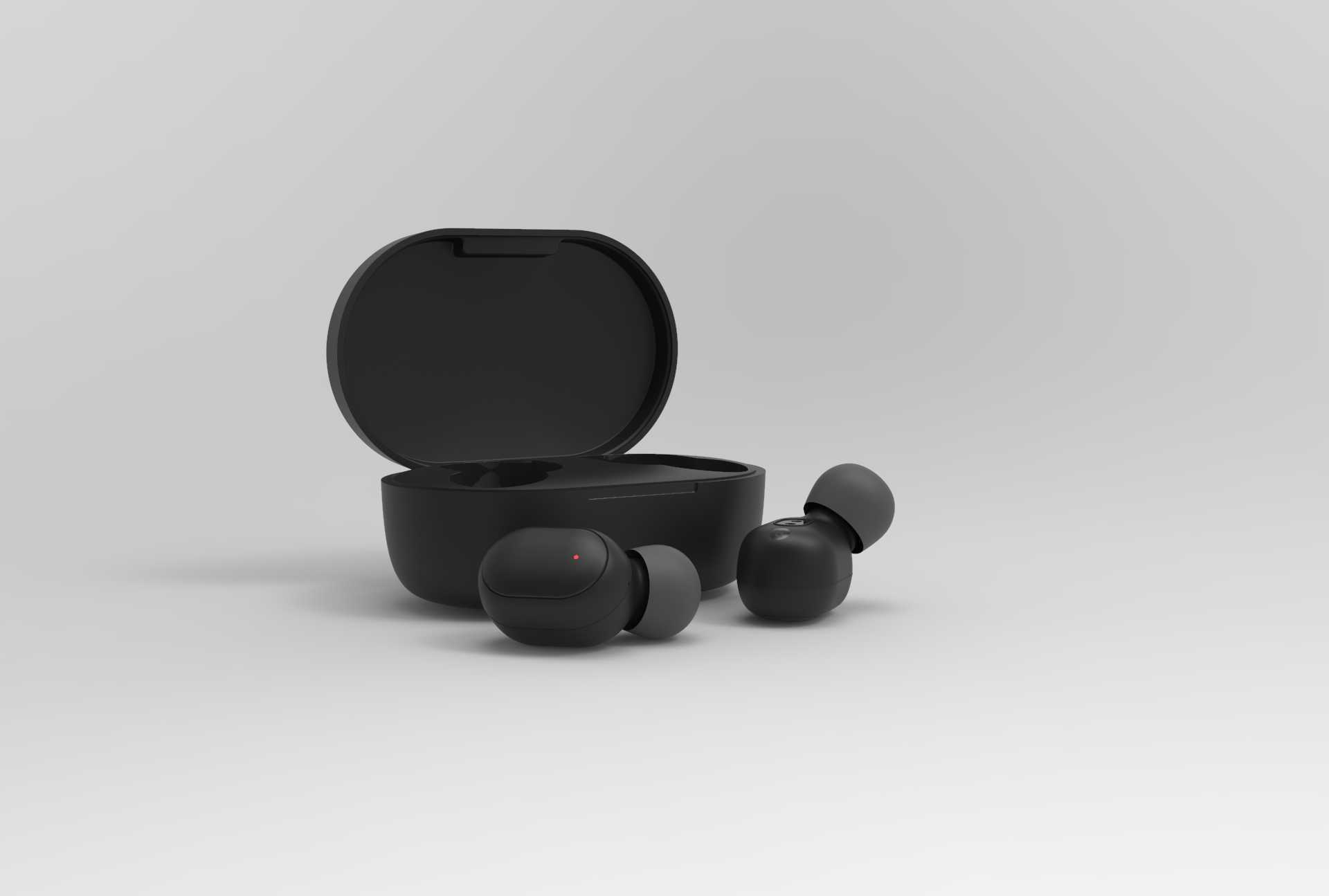

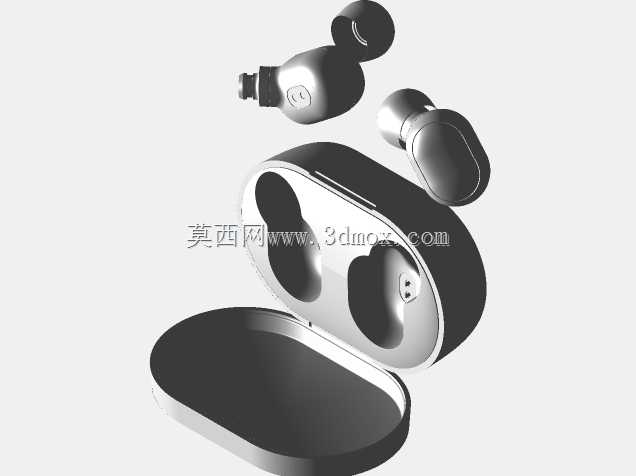

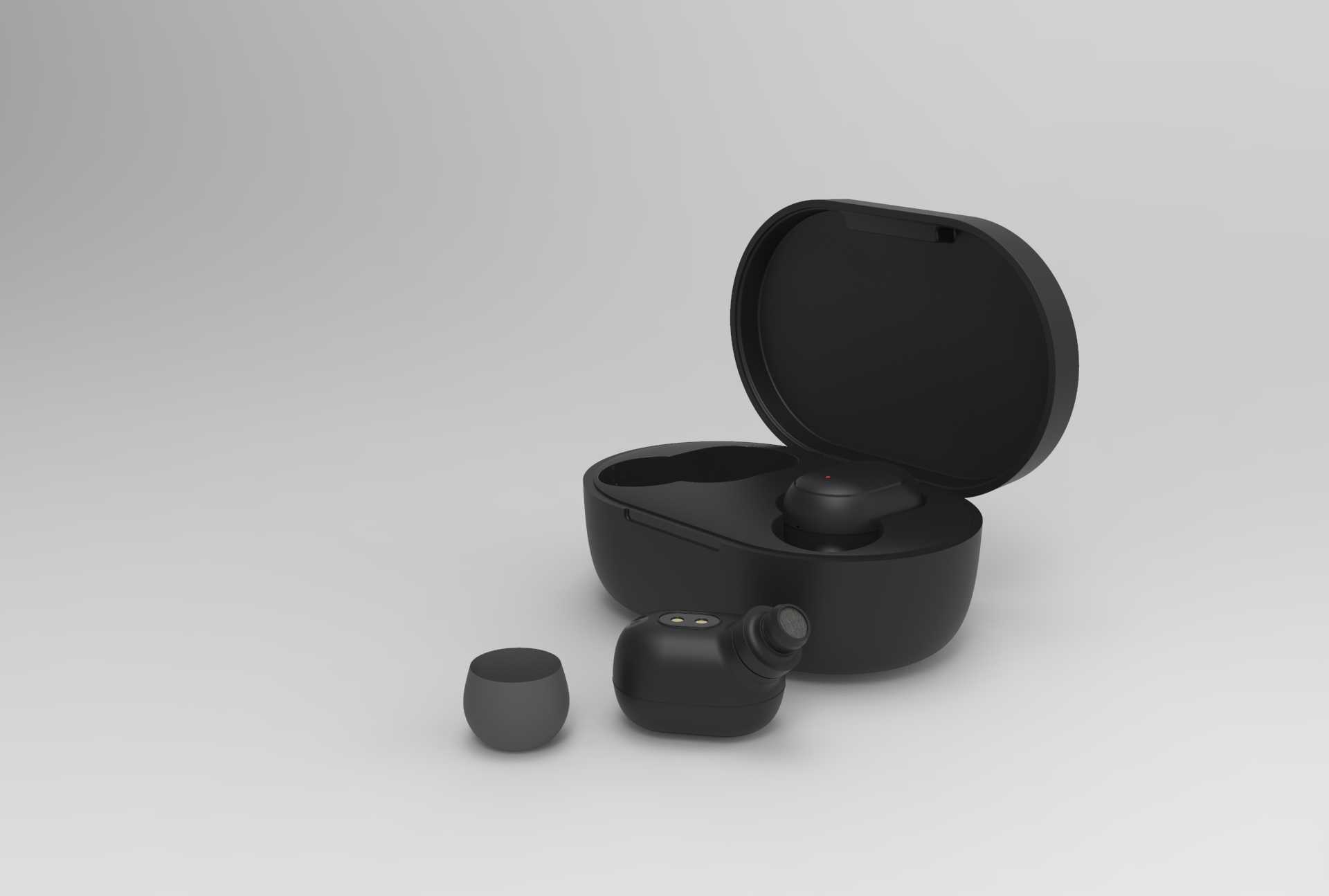

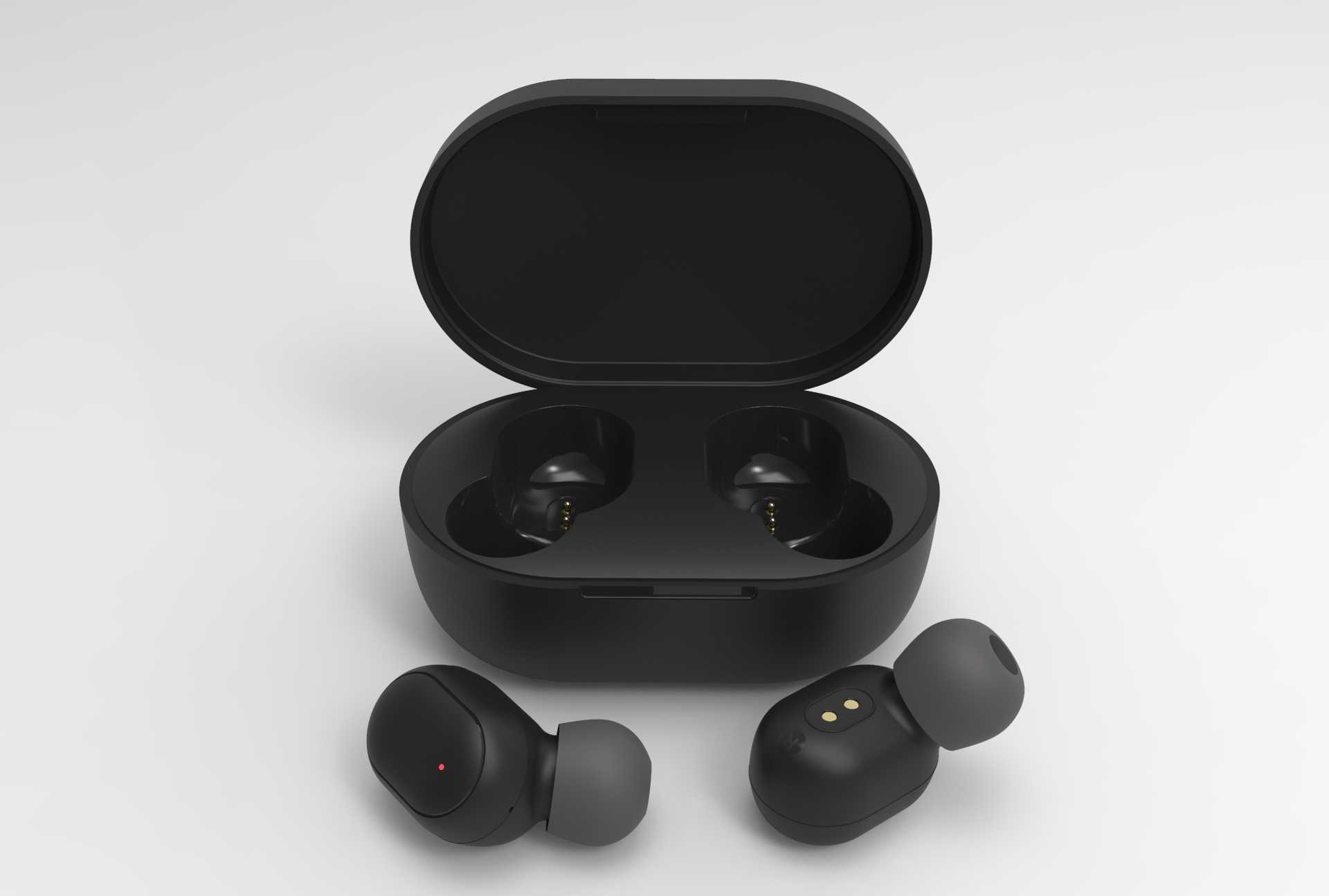

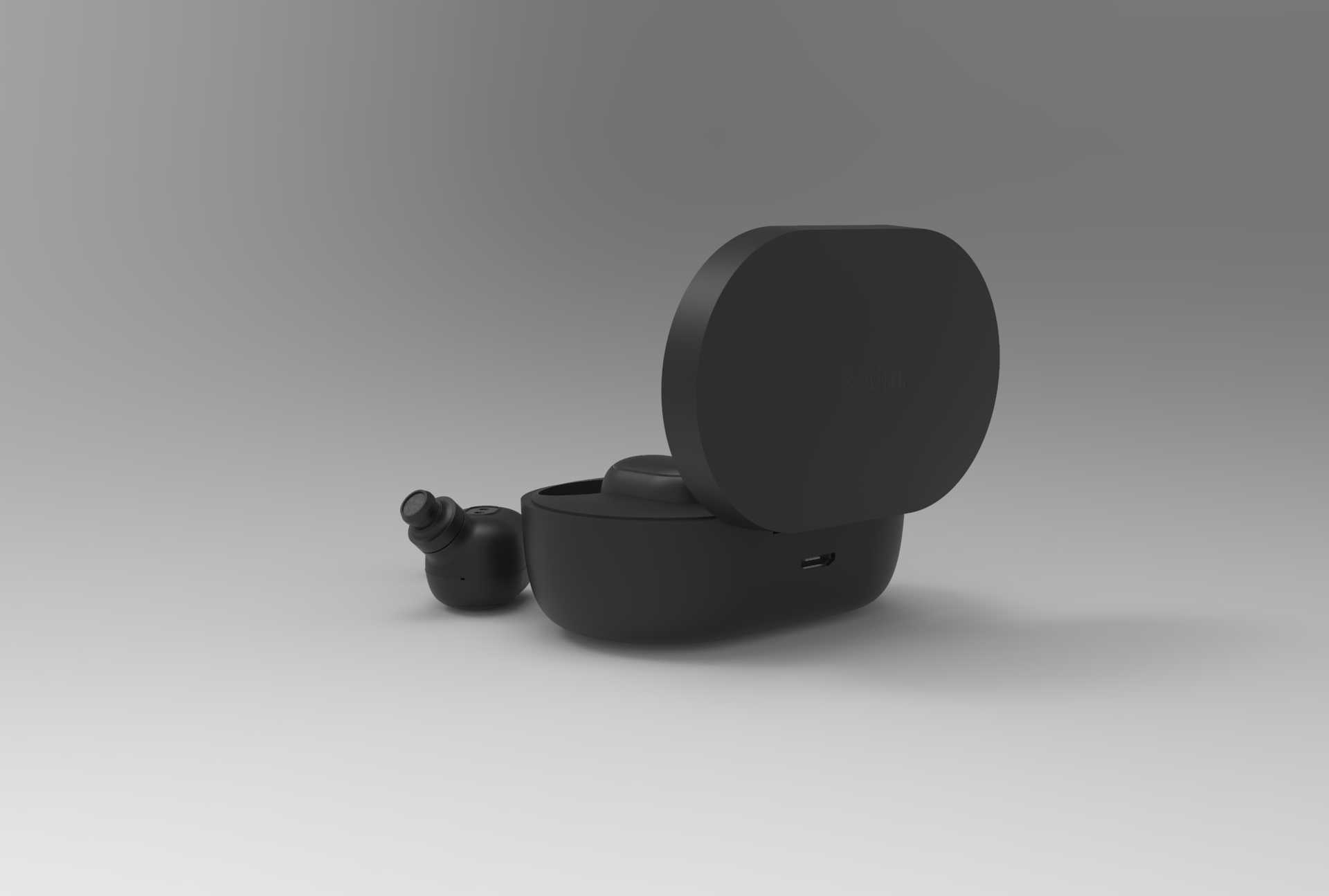

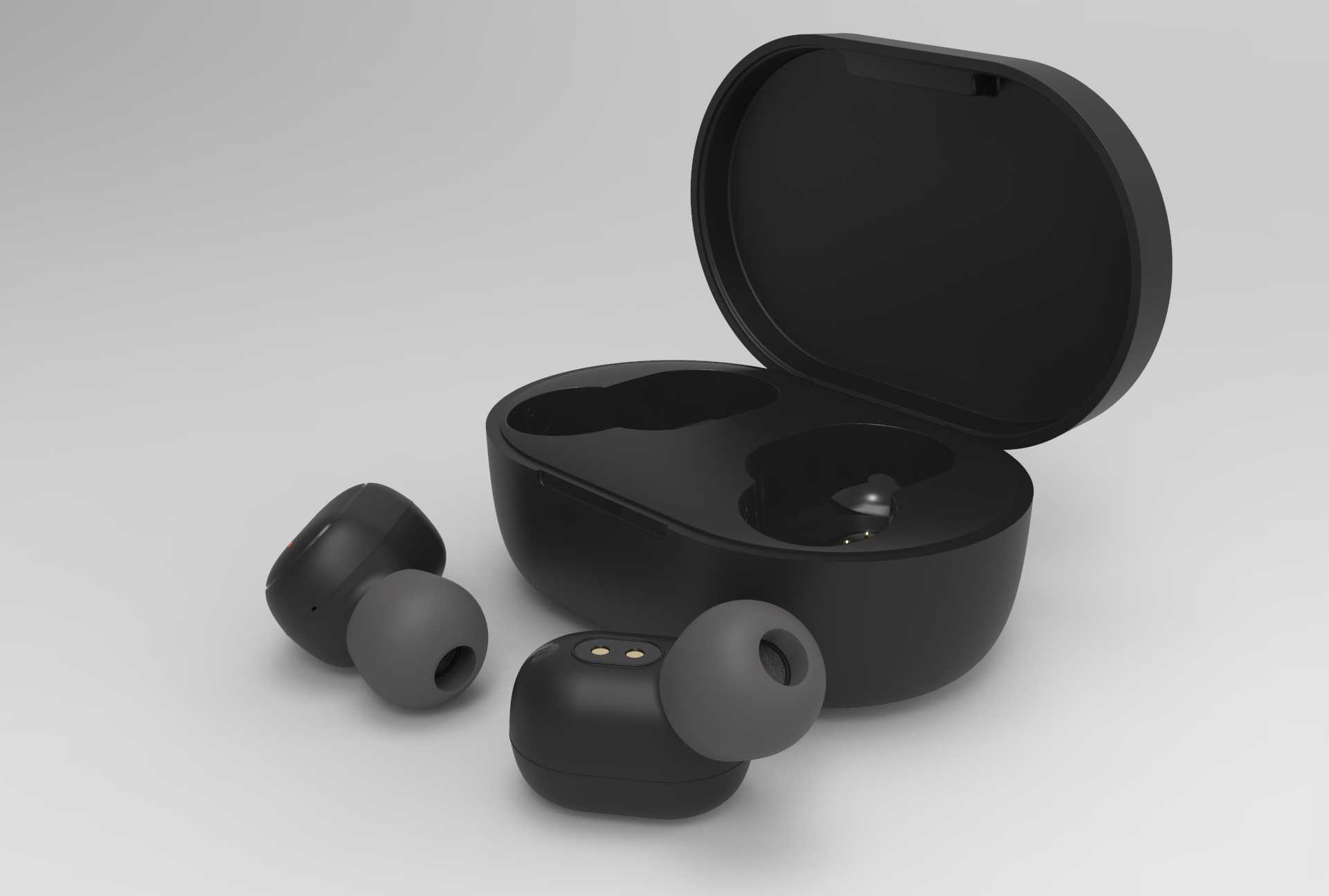

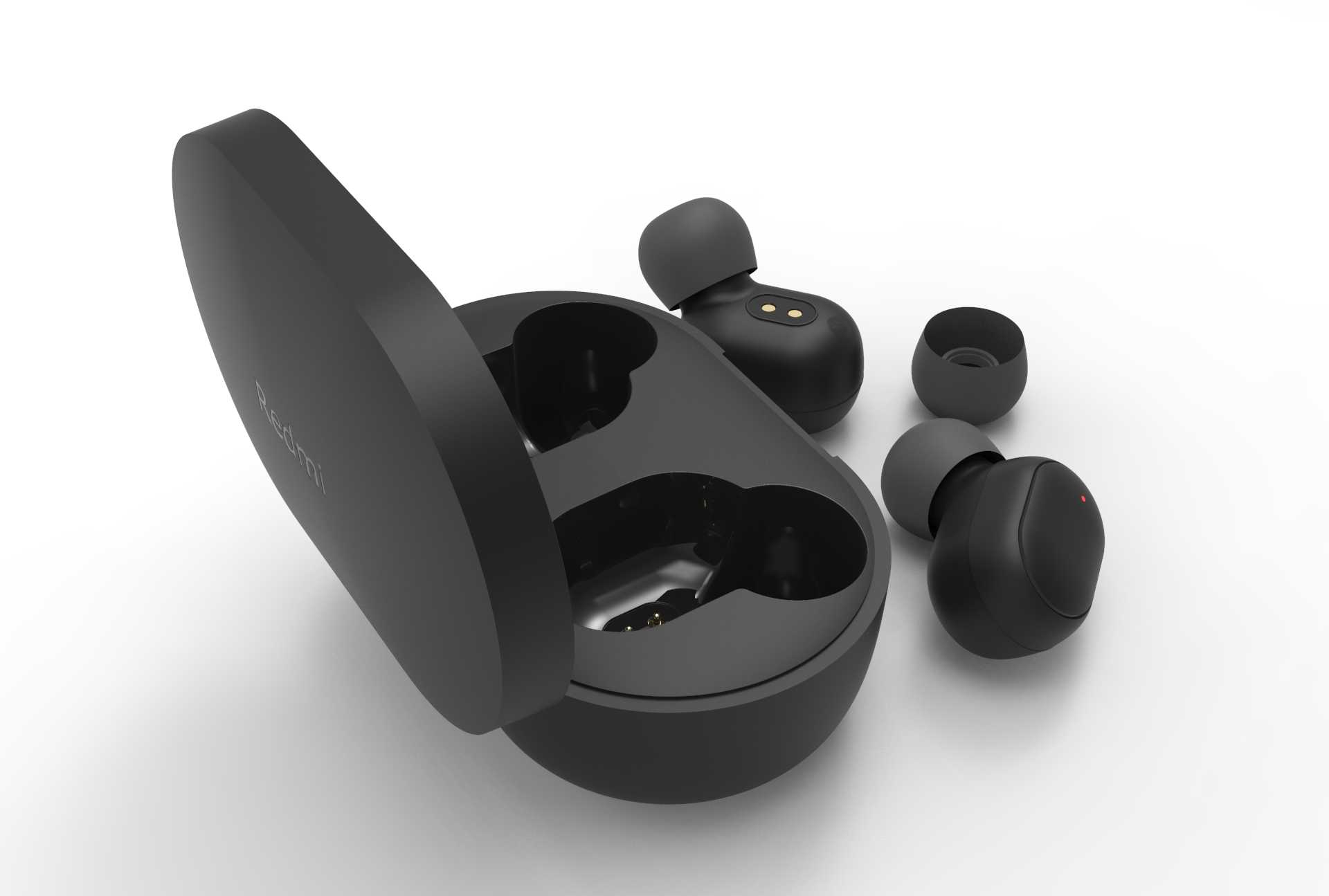

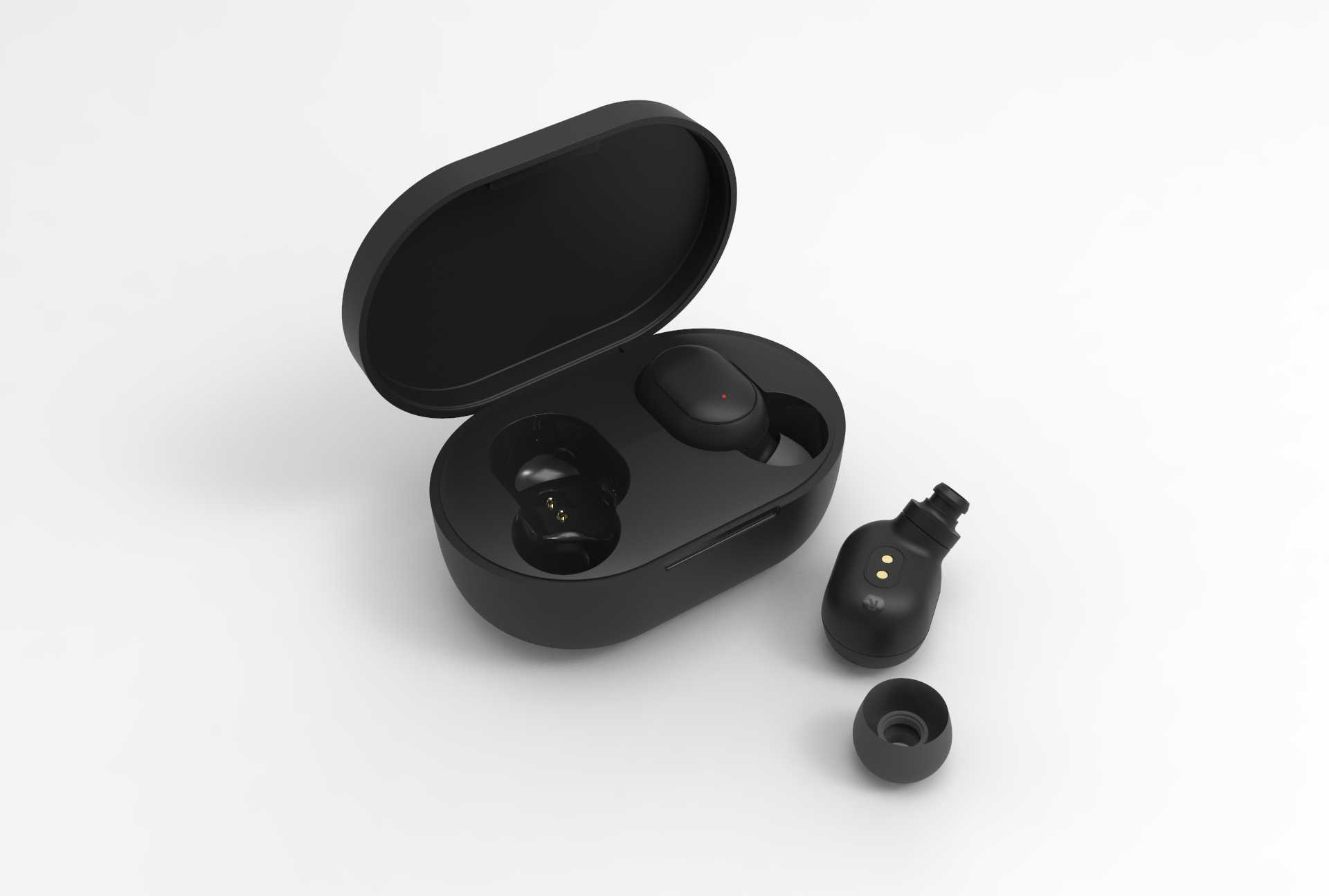

日常做消费电子结构建模时，这类TWS耳机的建模需求占比不低，先从实际使用场景倒推结构逻辑：日常通勤、运动场景下，入耳式耳机需要兼顾佩戴贴合度与充电收纳的便携性，充电仓既要承担耳机收纳防护作用，也要内置充电触点为耳机补能，同时开合结构要满足单手操作的顺畅度，不会出现松垮或卡滞的问题。建模前先梳理安装边界：单只耳机的入耳段要适配常规硅胶耳塞的套合尺寸，耳塞套的卡槽深度控制在1.2mm左右，避免佩戴时脱落；耳机柄的弧度要贴合耳甲腔的曲线，表面的充电触点位置要和充电仓内的顶针位置完全对齐，偏差不能超过0.3mm，否则会出现充电接触不良的问题。充电仓的整体外形做椭圆弧面过渡，开合轴位置设置在仓体后侧，开盖角度控制在110度左右，刚好满足取放耳机的操作空间，不会因为开角过大导致仓盖回弹撞手，也不会因为开角过小手指伸不进去。画图时先做整体曲面构线，先画出充电仓的外轮廓基准曲线，用放样命令做出仓体的上下壳曲面，拆分出仓盖和底壳的分型线，分型线要沿着外观面的棱线走，避免后期注塑生产出现夹线影响外观。之后处理内部结构：仓内的耳机放置槽要完全贴合耳机的外轮廓，预留0.15mm的装配间隙，槽内的充电顶针安装孔位要和耳机触点一一对应，同时预留出电池放置的腔体空间，仓体的壁厚统一控制在1.2mm，既满足结构强度要求，也不会让整体尺寸过于臃肿。耳机部分先画入耳端的音腔结构，出声孔的位置对准耳道方向，耳塞套的安装槽做一圈倒扣结构，保证耳塞套套入后不会轻易脱落，耳机柄内部预留出主板、电池的安装空间，外表面的麦克风开孔位置要对准柄部的拾音点位，开孔直径控制在0.8mm，兼顾拾音效果与外观整体性。建模过程中要反复核对配合间隙，比如充电仓盖合上之后，上下壳的配合缝隙要均匀控制在0.1mm以内，耳机放入仓内之后不会出现晃动，磁吸安装的位置要预留出磁铁的安装槽位，保证合盖时的吸附手感，取耳机时的阻力也不会过大。整个结构没有做多余的装饰特征，所有曲面过渡都做G2连续，避免外观面出现棱线突兀的问题，同时所有的安装位都考虑了后期注塑生产的拔模角度，拔模斜度统一设置在1.5度，避免生产时出现粘模的问题。
