小内径精密万向节传动连接构件

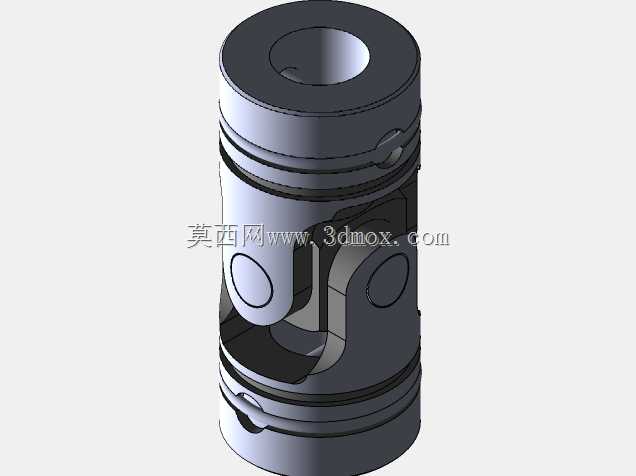

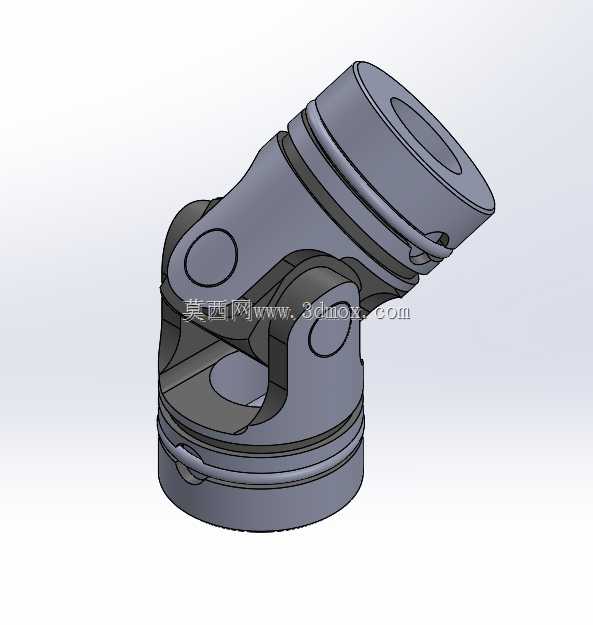

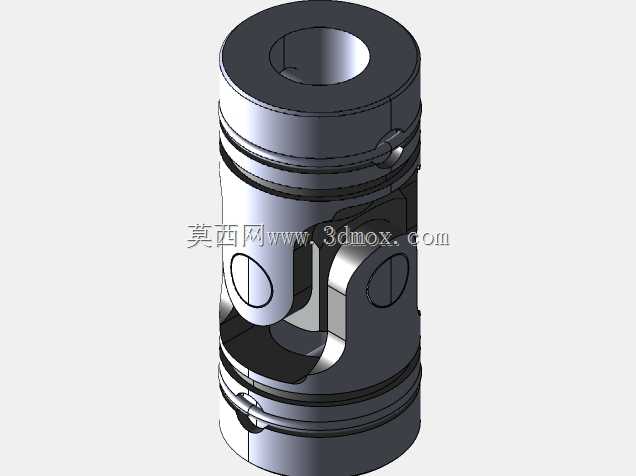

这款万向节是机械传动系统中用于实现变角度动力传递的核心铰接连接件，主要适配两轴轴线不共线、存在轴线夹角偏差的传动场景，能够在轴间夹角及工作位置持续变动的工况下，稳定可靠地传递旋转扭矩，广泛应用于小型自动化设备传动模组、精密检测仪器传动链路、小型工装夹具调节机构、桌面级数控设备进给单元、遥控模型动力传输系统等对安装空间有严格限制的紧凑传动场景中，解决固定轴联轴器无法适配偏角传动的痛点，补偿传动过程中产生的径向、角向与轴向安装偏差，避免传动系统因安装对位误差产生额外的内应力，延长整套传动链路的零部件使用寿命。该万向节采用单十字轴式铰接结构设计，整体为紧凑的圆柱对接外形，两端为同轴的轴套连接端，中间通过十字铰接结构实现两连接端的角度偏转，可在允许的摆角范围内灵活调整传动方向，传动过程中转动顺滑无卡滞，扭矩传递均匀无明显回程间隙，能够适配持续正反转的频繁换向传动工况。在设计过程中，针对小尺寸传动场景的安装限制，将构件内径设定为8mm，可直接适配直径8mm的标准传动光轴，无需额外加装轴套转接；构件整体外径控制为16mm，总长度为35.75mm，极小的外形尺寸能够轻松嵌入空间局促的紧凑传动腔体内，不会与周边的结构件产生运动干涉。设计时将构件整合为带虚拟零件的装配构型，在装配调用时可直接作为整体组件插入对应设计方案中，默认配置下可直接适配常规的装配约束逻辑，无需单独拆分每个零件进行重复装配，大幅提升设计调用的效率。构件的铰接部位做了贴合的限位结构设计，既保证了足够的偏转角度范围，又能避免铰接部位脱出，在常规的传动转速下可稳定运行，适配轻载到中载的小型传动负载需求，两端轴套部位可配合顶丝、销钉等常见的轴连接紧固件实现与传动轴的牢固固定，安装操作简便，后期维护时拆卸也十分便捷，不需要复杂的专用工装即可完成拆装更换。
