MRRCTT-25声波换能扬声器结构设计

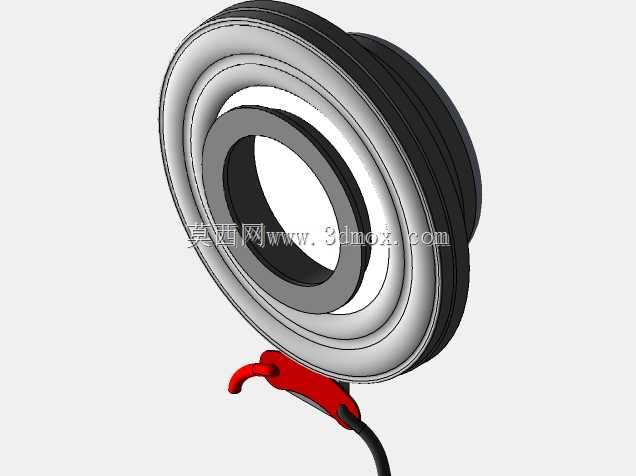

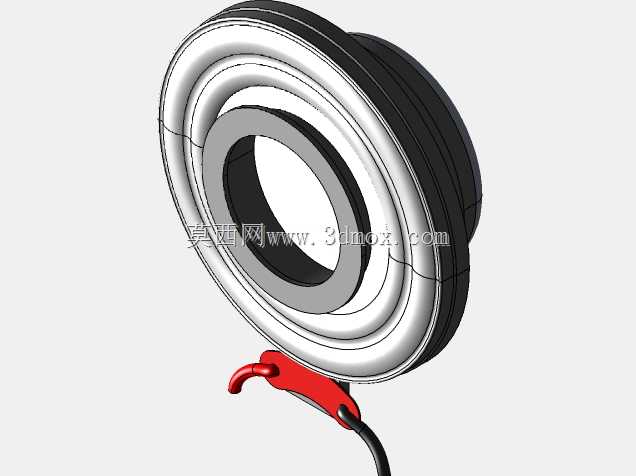

　　这款25规格的声波换能器件，核心应用场景覆盖近距离声学探测、小型音频发声、工业设备提示音输出等领域，在消费电子的便携发声单元、工业自动化设备的声光提示模块、短距超声波测距辅助组件中都能适配使用。从结构设计逻辑来看，整体采用同轴环形布局，外层的多层阶梯环状结构为振膜支撑与声学腔体的限位结构，通过不同直径的环形台阶，既给振膜预留了符合声学参数要求的振动行程空间，也能在装配时快速和配套壳体实现径向定位，避免装配偏移导致的声学性能偏差。器件尾部带红色绝缘护套的出线结构，在设计时考虑了走线的抗弯折需求，护套根部做了圆弧过渡处理，能减少设备组装或使用过程中线缆反复弯折导致的线芯断裂问题，出线位置的偏心布局也适配多数紧凑安装空间的走线方向，

　　不用额外预留过大的走线避让槽。从安装边界来看，整体为圆盘式结构，主体最大外径适配25mm规格的安装开孔，安装时可通过环形台阶的端面做轴向定位，配合粘接或者压圈固定的方式就能完成装配，轴向总厚度控制在紧凑区间，能嵌入到厚度有限的设备壳体内部，不会过多占用设备内部的结构空间。功能特性上，该器件兼顾声波发射与电声转换的双重属性，既可以作为扬声器输出音频提示信号，也能作为声波传感的发射端输出特定频率的声波信号，环形的振膜结构在有效振动面积上做了优化，在有限的外径尺寸下尽可能扩大振动区域，提升声压输出效率，降低同等输出功率下的驱动要求。设计过程中对各层环形结构的壁厚做了均匀化处理，避免壁厚差异导致的注塑成型缩痕，同时外层的黑色密封胶圈结构，

　　在装配后能和安装壳体之间形成密封，阻挡粉尘、水汽进入器件内部或者设备腔体，提升在复杂工况下的使用可靠性。器件的中心通孔结构并非冗余设计，一方面可以平衡振膜两侧的气压，避免密闭腔体内气压变化导致振膜形变偏移，影响声学输出的一致性，另一方面也能适配部分需要穿过中心走线或者定位柱的安装场景，拓展了器件的适配范围。在结构细节上，各环形台阶的过渡处都做了微小的圆角处理，既避免锐边在装配时划伤操作人员或者配套线缆，也能减少应力集中，提升器件在受轻微外力挤压时的结构强度，不会因为轻微磕碰就出现支撑结构断裂的问题。
