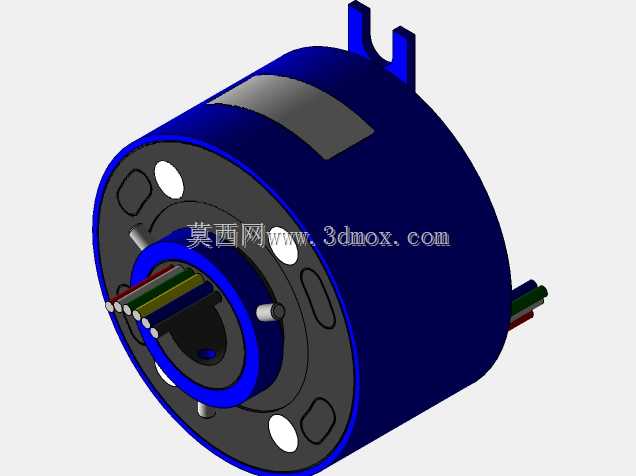

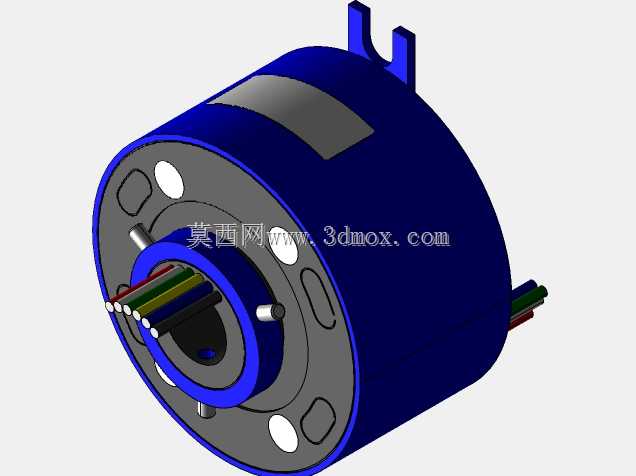

六芯半英寸通孔式导电滑环结构设计

这类带中心通孔的多芯滑环，主要解决设备连续旋转过程中的动力与信号传输问题，避免导线在相对转动过程中出现缠绕、拉扯断裂的故障，在需要360度无限制旋转的机电设备中应用十分广泛，比如转台设备、自动化旋转工位、线缆卷筒、游乐设施旋转结构、医疗检测旋转台、风电变桨机构等场景，都需要依靠这类部件实现固定端与旋转端之间的电连接。这款滑环采用1/2英寸的中心通孔设计，安装时可以直接穿过转轴、液气管路或者同轴线缆，不需要额外调整安装轴的布局，适配很多需要走中心介质的旋转机构，安装边界上，外壳带有凸耳式安装定位结构，可以通过螺丝直接固定在设备的静止端支架上，转子端随转轴同步转动，安装时不需要复杂的对位调整，适配常规的轴系安装公差。从功能特性来看，六芯的通道配置可以同时满足多路动力传输或者小功率信号传输的需求，每一路导电环道与刷丝对应接触，在转动过程中保持稳定的电接触，导线预留足够的出线长度，方便现场接线时根据设备内部走线空间调整固定，避免接线端受到转动应力影响。设计上采用外壳包裹环道的结构，外层的硬质壳体可以保护内部的导电环与刷丝组件，避免外界粉尘、金属碎屑进入接触区域造成接触不良或者短路，端盖的固定结构采用圆周分布的定位点，装配时可以保证环道与刷丝的同轴度，减少转动过程中的接触跳动，降低接触电阻波动。在选型适配时，这类通孔滑环不需要额外定制安装法兰，中心孔可以直接套在对应直径的转轴上，侧面的止动凸耳只需要限制外壳随转即可，不需要承受大的载荷，对于很多中小型旋转设备来说，这种结构的滑环安装维护都比较方便，内部的刷丝采用弹性接触设计，长期转动过程中可以自动补偿磨损量，保持稳定的接触压力，不需要频繁调整维护。出线端的导线分路排布，每一路对应独立的环道，接线时可以根据通道定义区分动力线与信号线，减少不同线路之间的信号干扰，外壳的圆柱外形也方便在设备内部预留圆形安装空间，不会和周边的结构件产生干涉。
