带安装法兰的建筑排气口结构设计

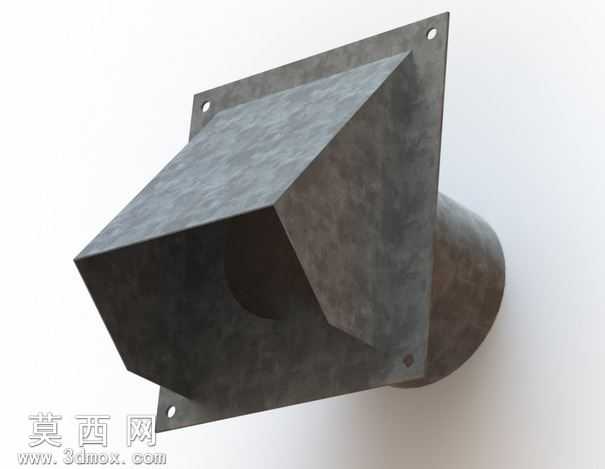

本模型为建筑通风系统用排气口构件，采用SolidWorks进行全参数化三维建模，完整还原了构件的钣金折弯、法兰安装、接口衔接的全部结构细节。建模过程中先以基准面定位方形安装法兰的轮廓，绘制四个对称分布的安装孔位，保证安装时的受力均匀与定位精准；随后通过放样折弯命令构建方形法兰到圆形风管接口的过渡段，精准控制钣金壁厚与折弯圆角，还原金属薄板冲压成型的真实工艺特征，避免建模中出现壁厚不均、曲面褶皱的问题。材质渲染阶段采用做旧冷轧钢板材质，调整金属粗糙度、反射参数与表面细微划痕纹理，还原镀锌钢板长期使用后的哑光金属质感，同时对安装法兰的边缘、接口的卷边位置做了光影强化处理，突出钣金构件的棱角与结构层次。结构设计上区分了带防虫网与无网两种版本的结构差异，无网版本采用直通式过渡流道，最大化排风通流面积，适配大排量排风需求；带网版本在圆形接口内侧预留了防虫网安装卡槽，可加装金属防护网阻挡虫鼠、杂物进入排风管道，同时不显著影响排风效率。设计过程中充分考虑实际安装场景，方形法兰的安装孔位匹配常规建筑外墙排风洞口的固定尺寸，圆形接口可直接对接标准直径的排风软管或硬质风管，过渡段的渐变截面有效降低排风时的风阻与气流噪音，适配浴室、厨房、干燥机房等多种需要对外排风的场景，模型同时导出了STL格式用于3D打印验证、效果图格式用于方案展示，完整覆盖从设计验证到生产落地的全流程使用需求，建模过程中所有特征均保留参数化历史记录，可根据实际安装需求调整法兰尺寸、接口直径、过渡段长度等参数，快速适配不同规格的排风系统安装要求。
