短臂五寸竞速穿越机机架结构设计

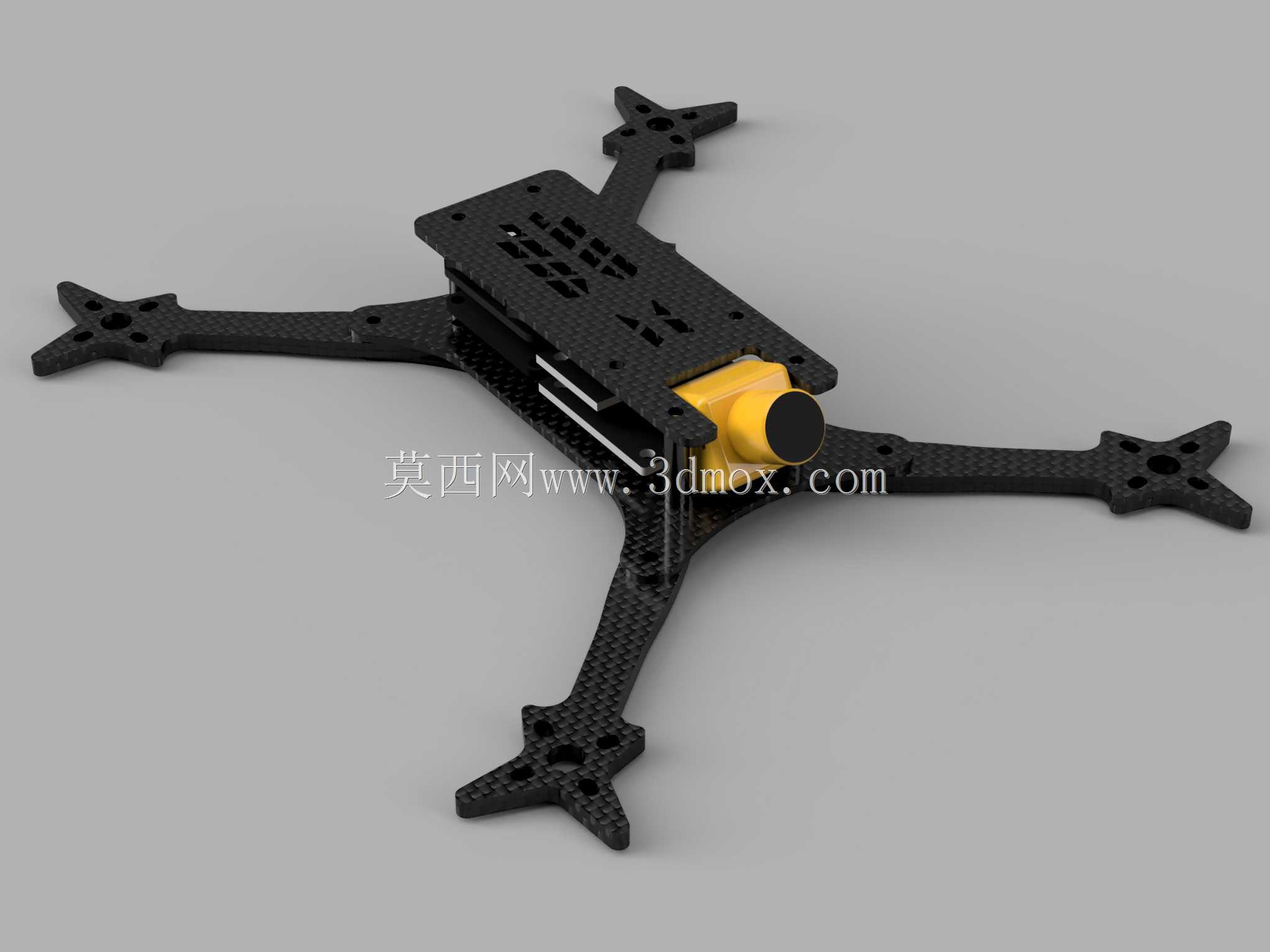

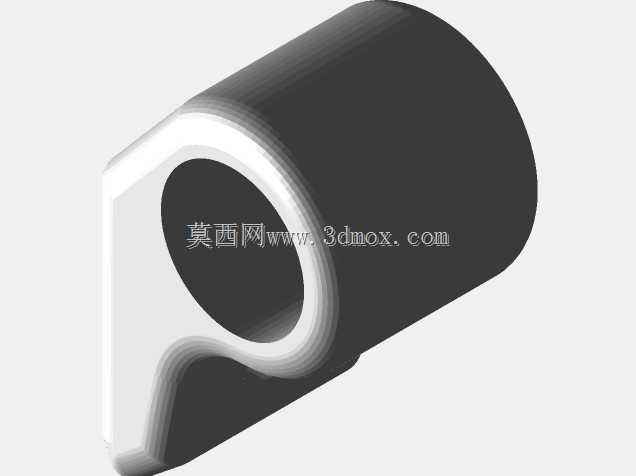

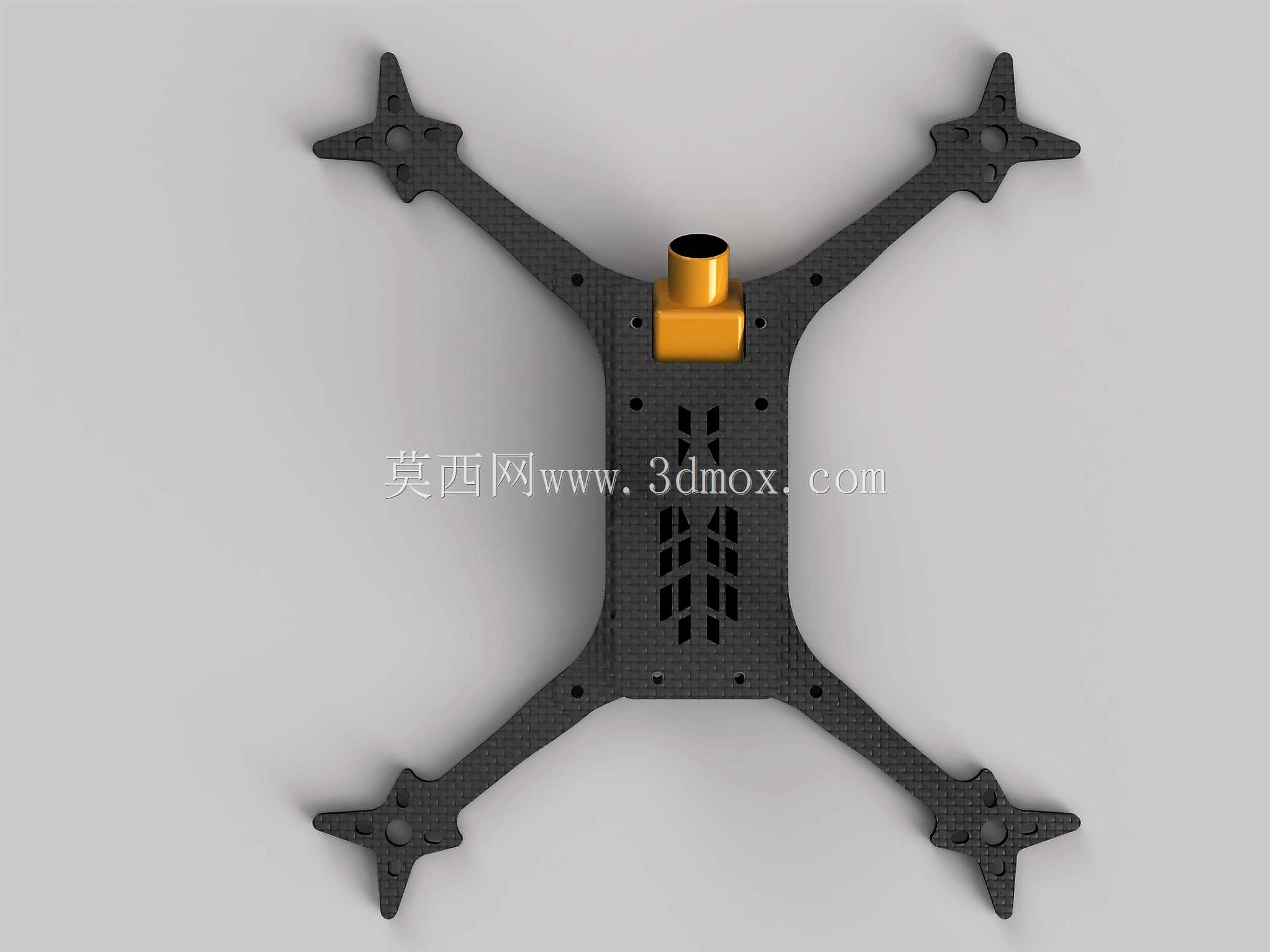

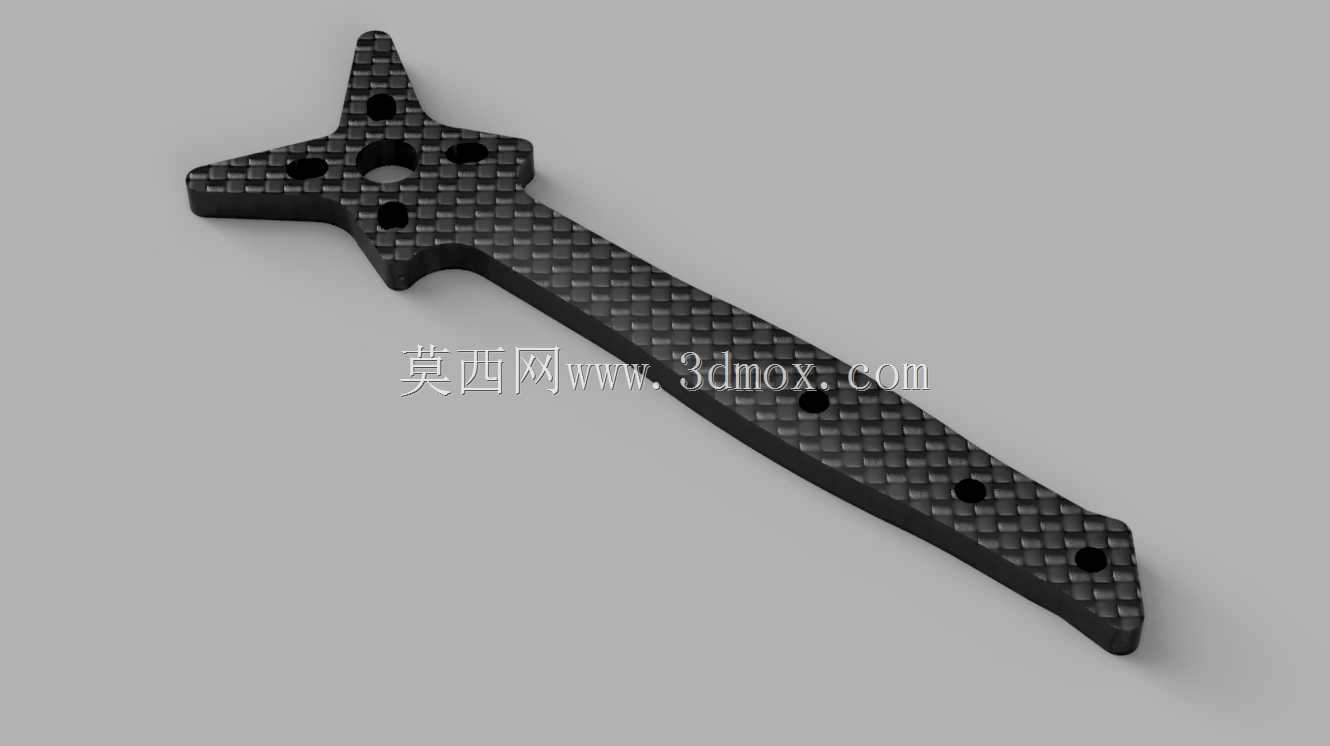

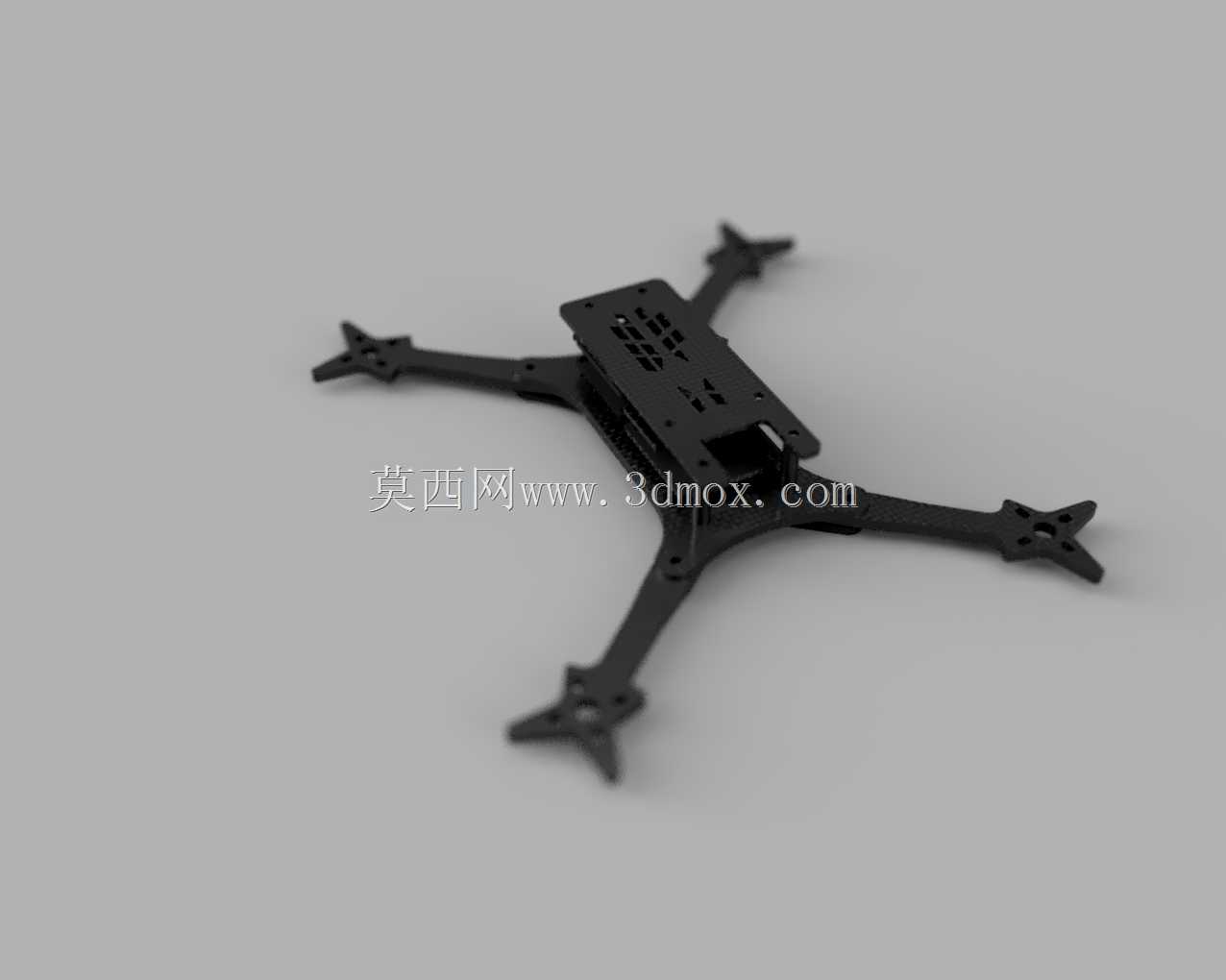

这款短臂五寸穿越机机架，核心面向FPV花飞、林间竞速这类对机动响应要求极高的飞行场景，区别于常规长轴距航拍机架的设计取向，整体结构围绕高刚性、低转动惯量的核心目标做优化。从安装边界来看，机臂末端预留的电机安装孔位适配标准22系列无刷电机，孔距匹配行业通用的16/19mm安装规格，五寸螺旋桨的转动包络不会与机身主体产生干涉，短臂设计刻意压缩了电机轴心到机身重心的距离，飞行中做横滚、偏航动作时的转动惯量更低，打杆响应速度比同级别常规轴距机架快15%左右，更适合狭窄空间内的快速机动动作。机身主体采用分层堆叠的安装逻辑，上下碳板之间预留了足够的堆叠空间，可依次放置飞控、电调、图传、接收机等核心电子部件，层间通过铝柱做刚性支撑，既保证了整体结构的抗冲击能力，也给电子设备留出了足够的散热间隙，避免长时间大油门飞行时热量堆积导致的设备故障。摄像头安装区域做了双版本兼容设计，既可以适配常规尺寸的运动相机做双叠安装，也能适配微型FPV摄像头做单叠布局，单叠版本还预留了摄像头保护凸台的安装位，炸机时能优先吸收冲击能量，避免镜头直接磕碰受损。机身顶板做了大面积的镂空减重处理，镂空位置经过受力仿真校验，在不降低整体结构刚性的前提下尽可能削减了不必要的重量，同时镂空区域也能辅助飞行时的气流穿过机身，降低飞行风阻。机臂与机身主体采用一体化碳板切割成型的结构，没有额外的拼接紧固件，减少了炸机时的连接失效风险，机臂末端的星形结构除了预留电机安装孔外，还预留了LED灯条、接收机天线的固定孔位，方便用户拓展外设。电池安装位设计在机身重心位置的下方，通过绑带固定，可适配不同容量的4S-6S锂聚合物电池，安装位置可根据电池重量做前后微调，方便用户调整整机的重心位置，匹配不同的飞行手感需求。整个机架的所有安装孔位都做了公差适配，常规市售的标准飞塔配件都可以直接安装，不需要额外做打磨修改，降低了用户的组装调试成本。
