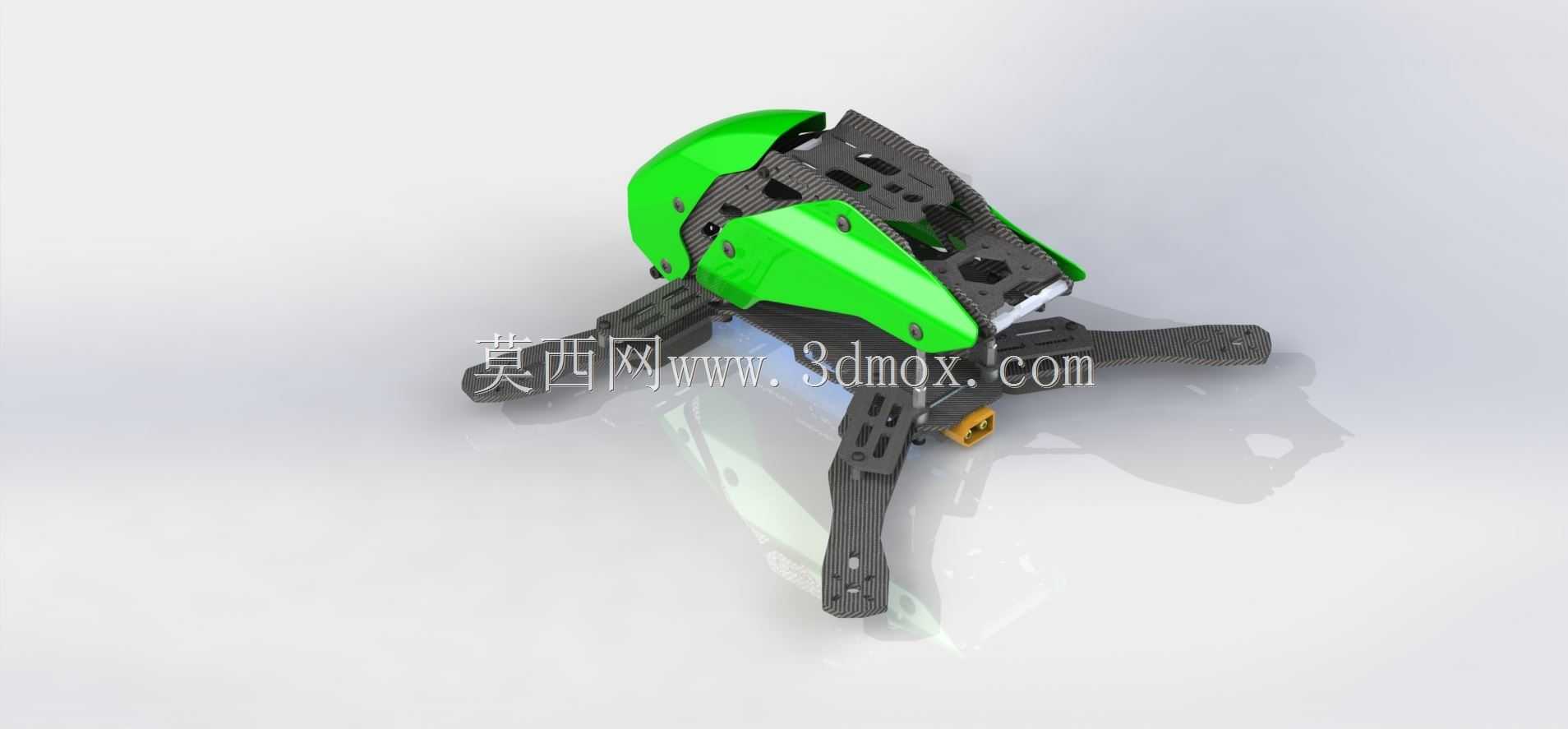

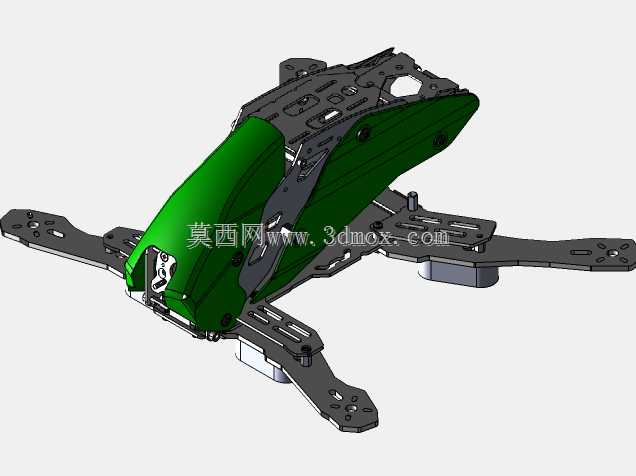

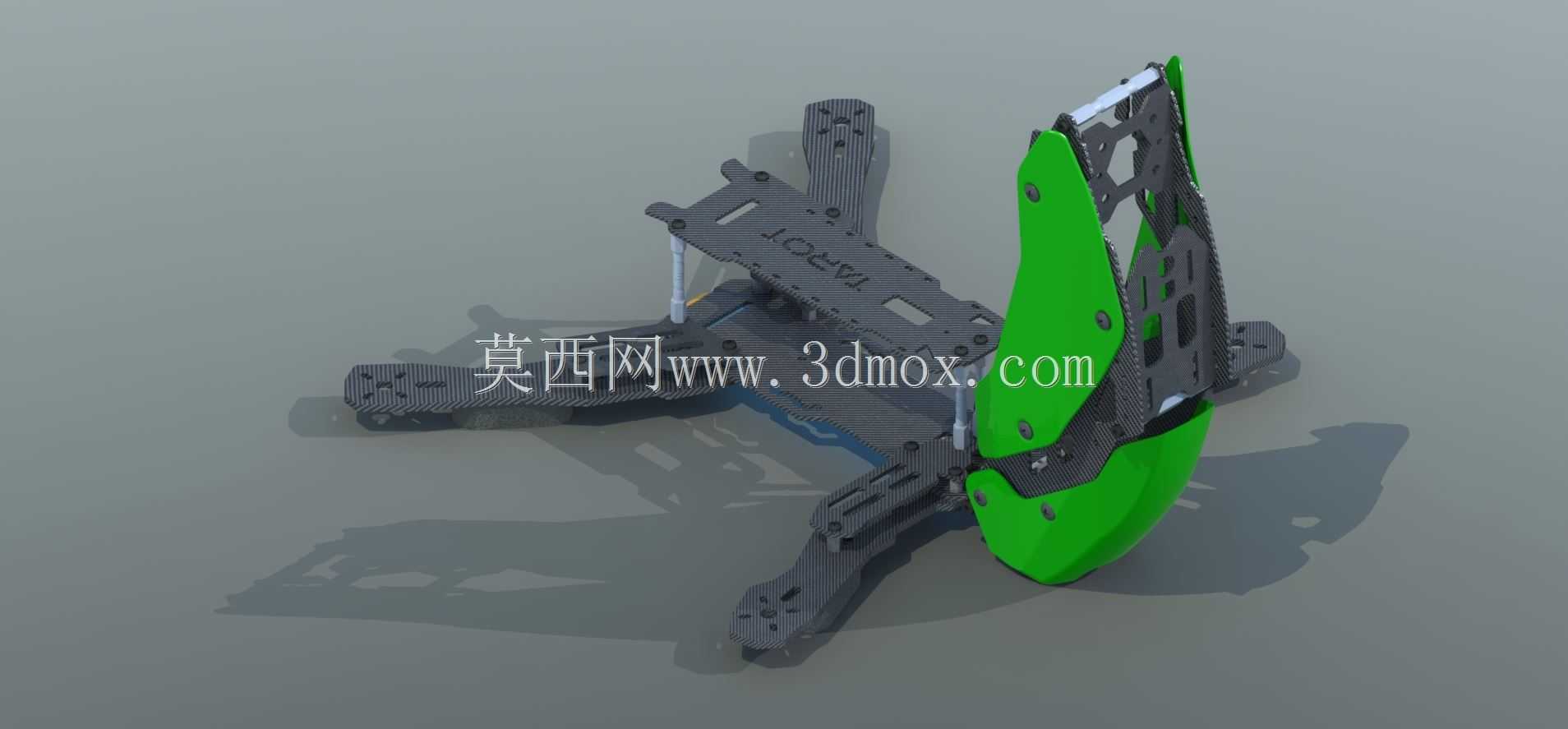

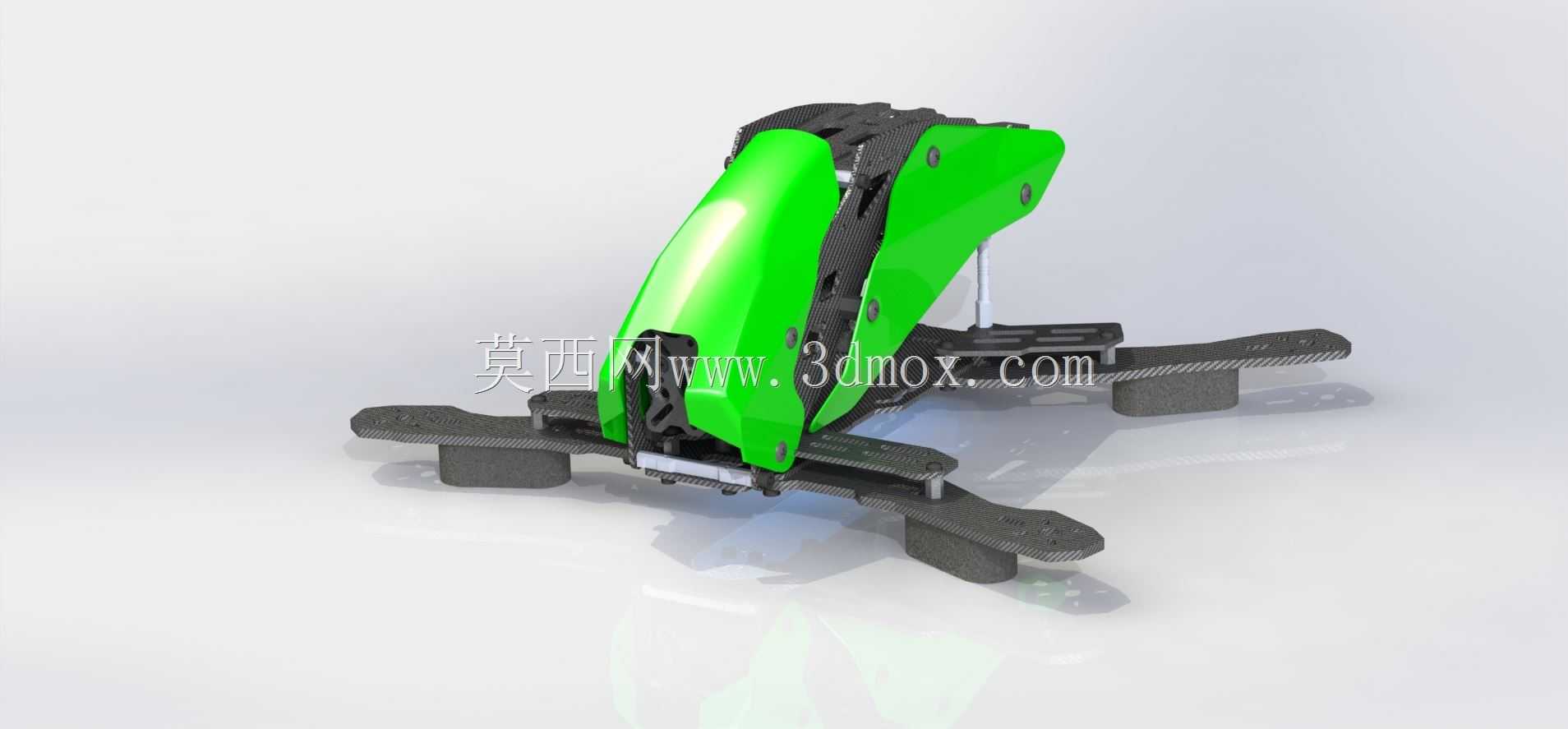

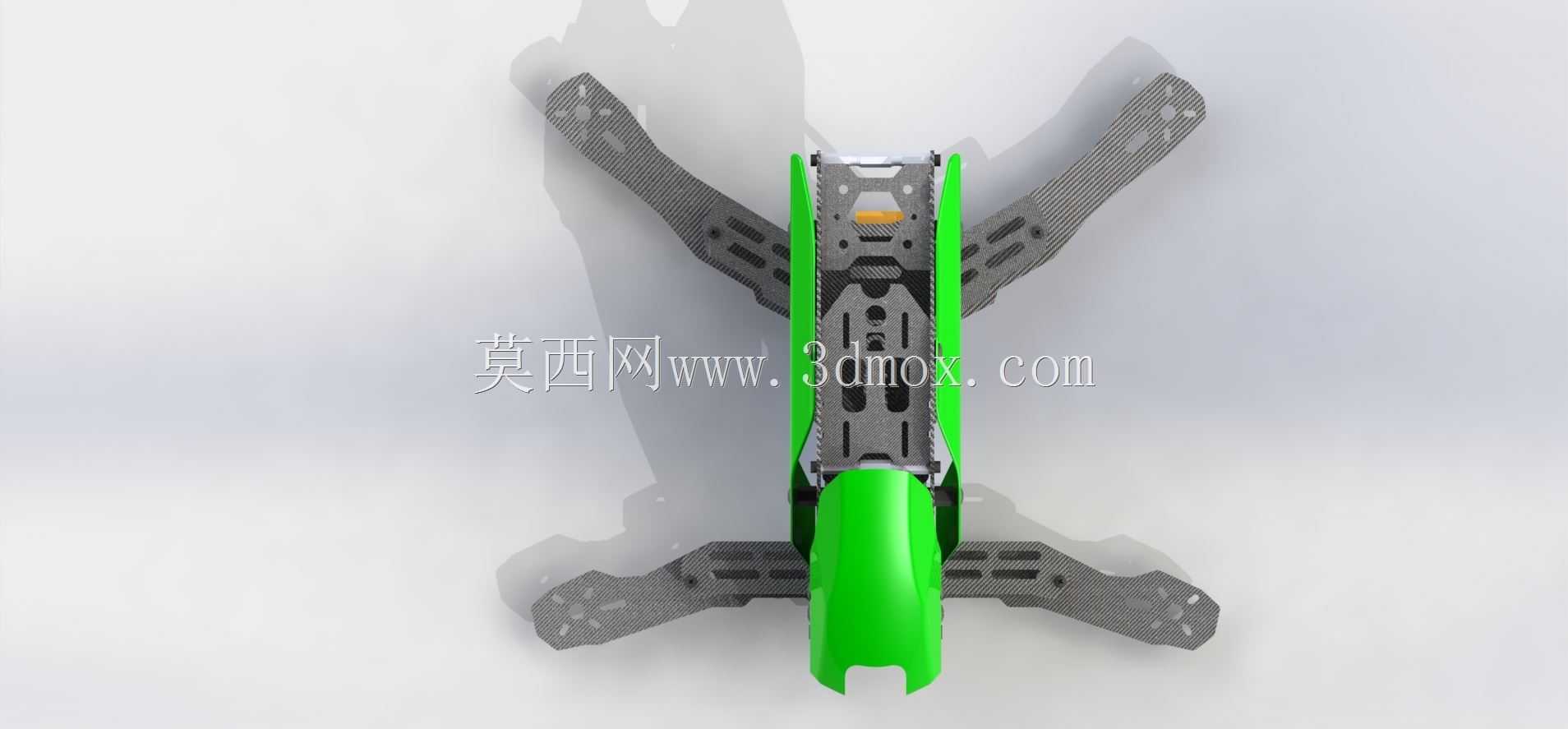

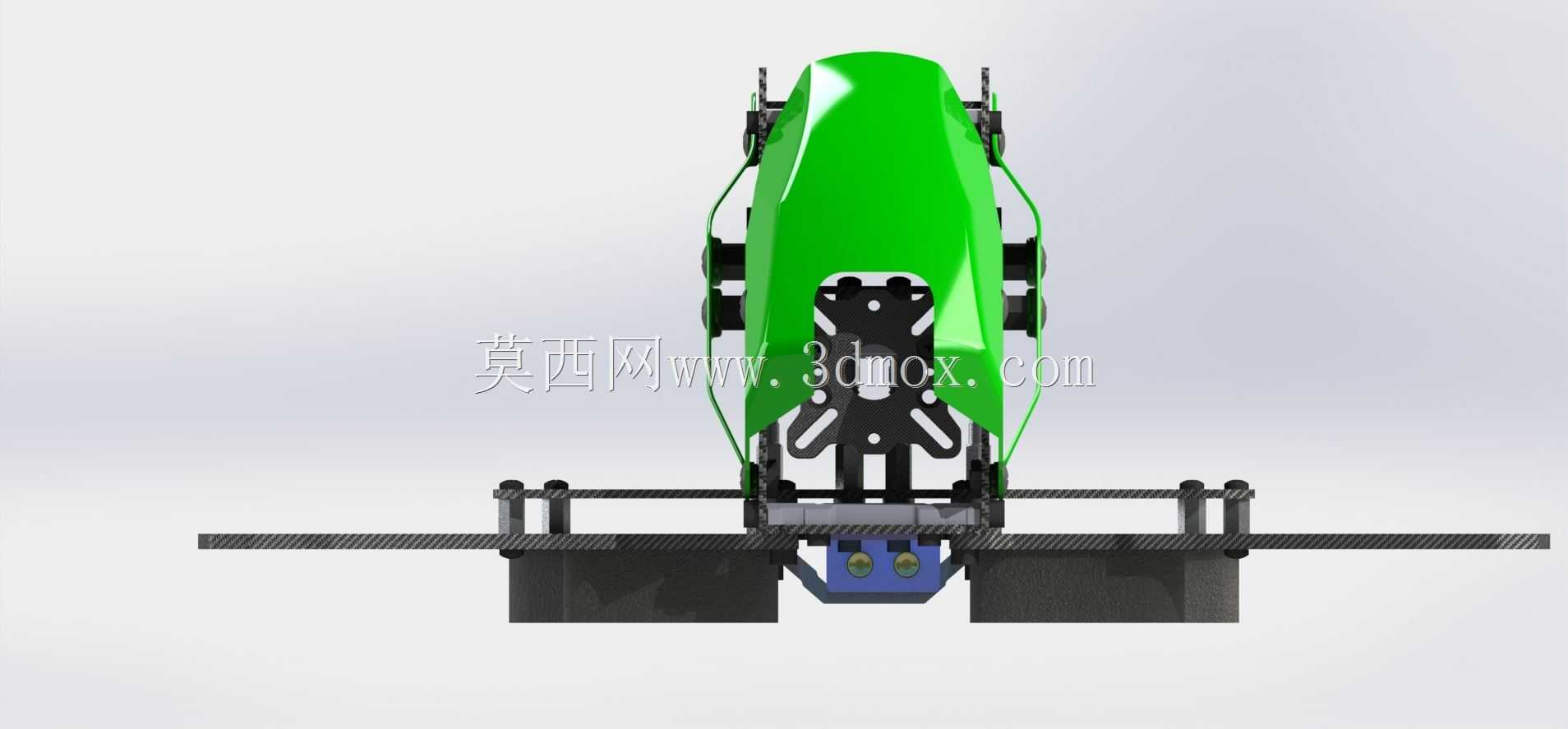

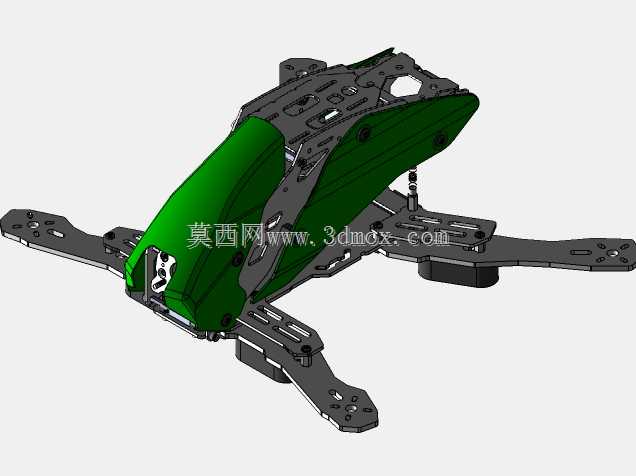

塔罗牌TL250H多转子机架结构设计

该多转子机架是面向小型四旋翼航拍、航模竞技场景打造的承载主体，作为整台多旋翼飞行器的核心安装载体，承担着固定动力单元、飞控系统、供电模块与载荷设备的核心作用，可适配休闲航拍、短途竞速飞行、小型作业载荷挂载等多种使用场景，能够为各类机载部件提供稳定的安装基准与可靠的结构防护。

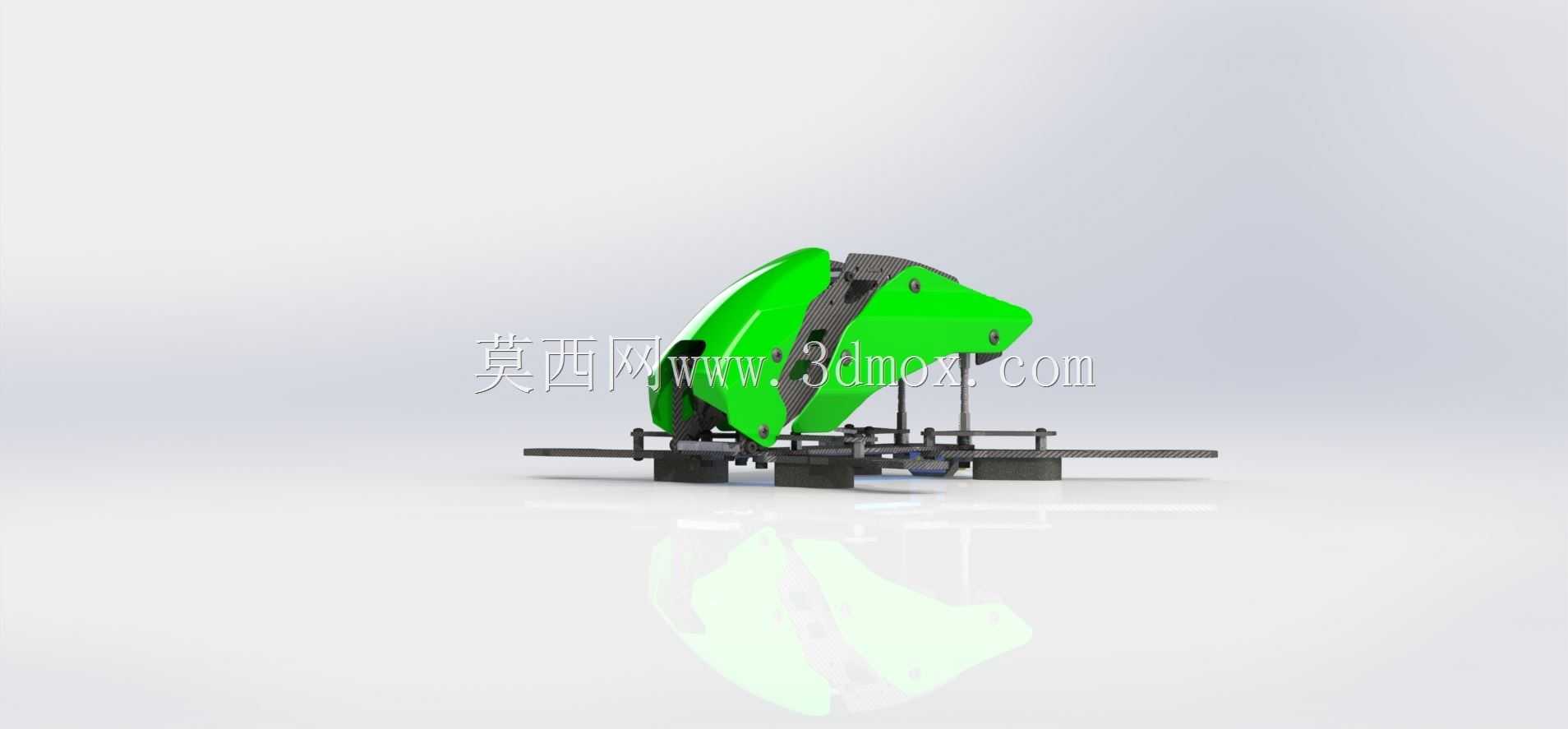

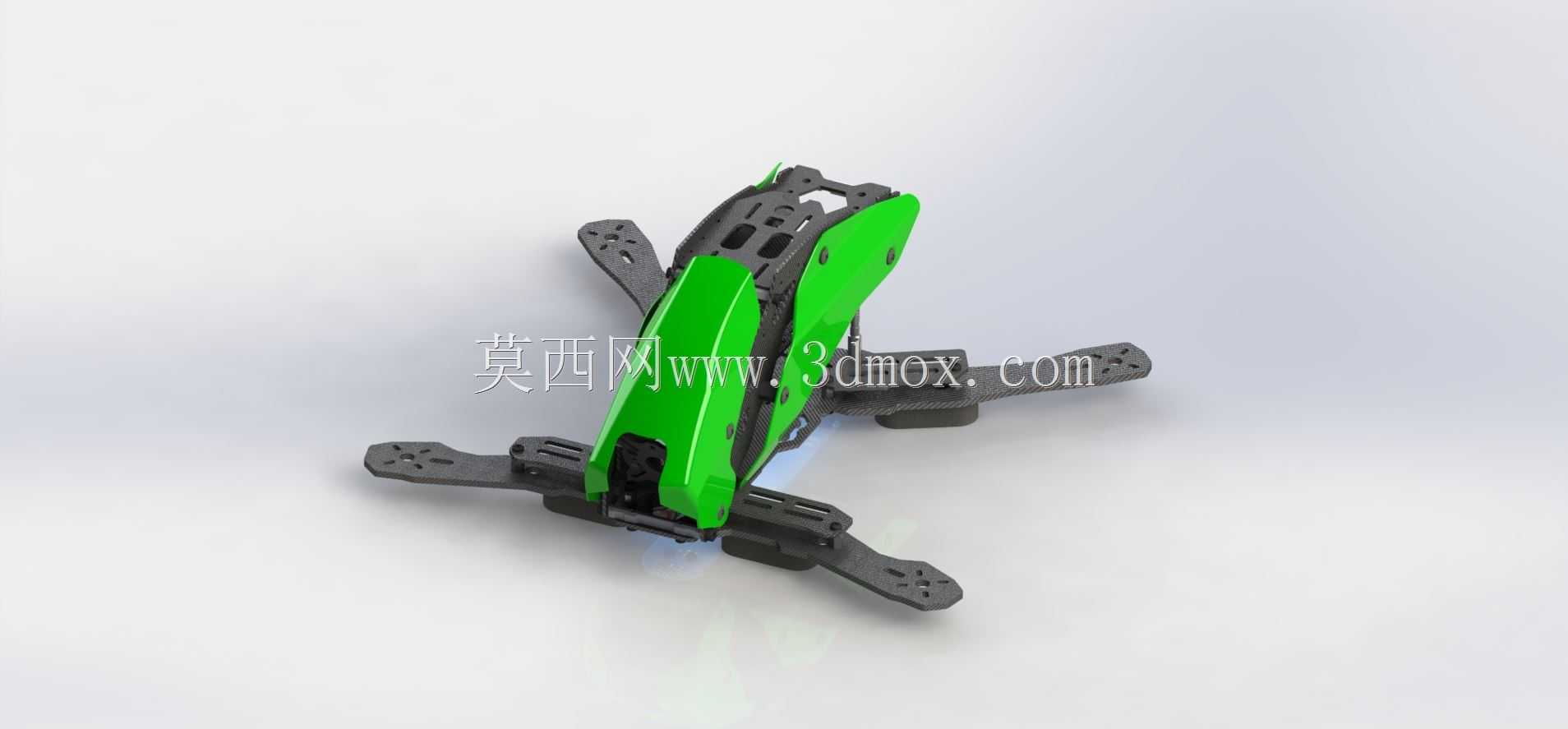

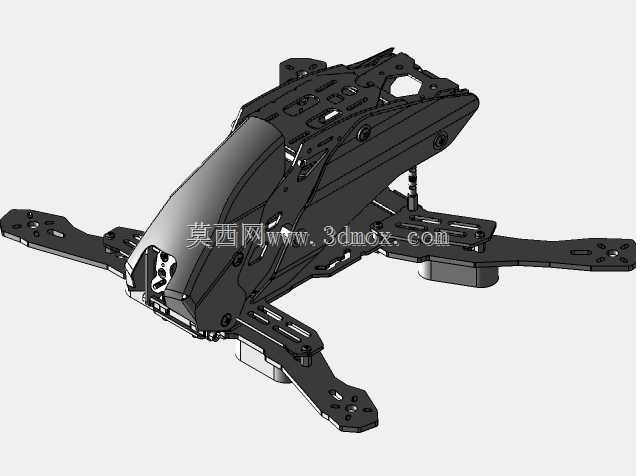

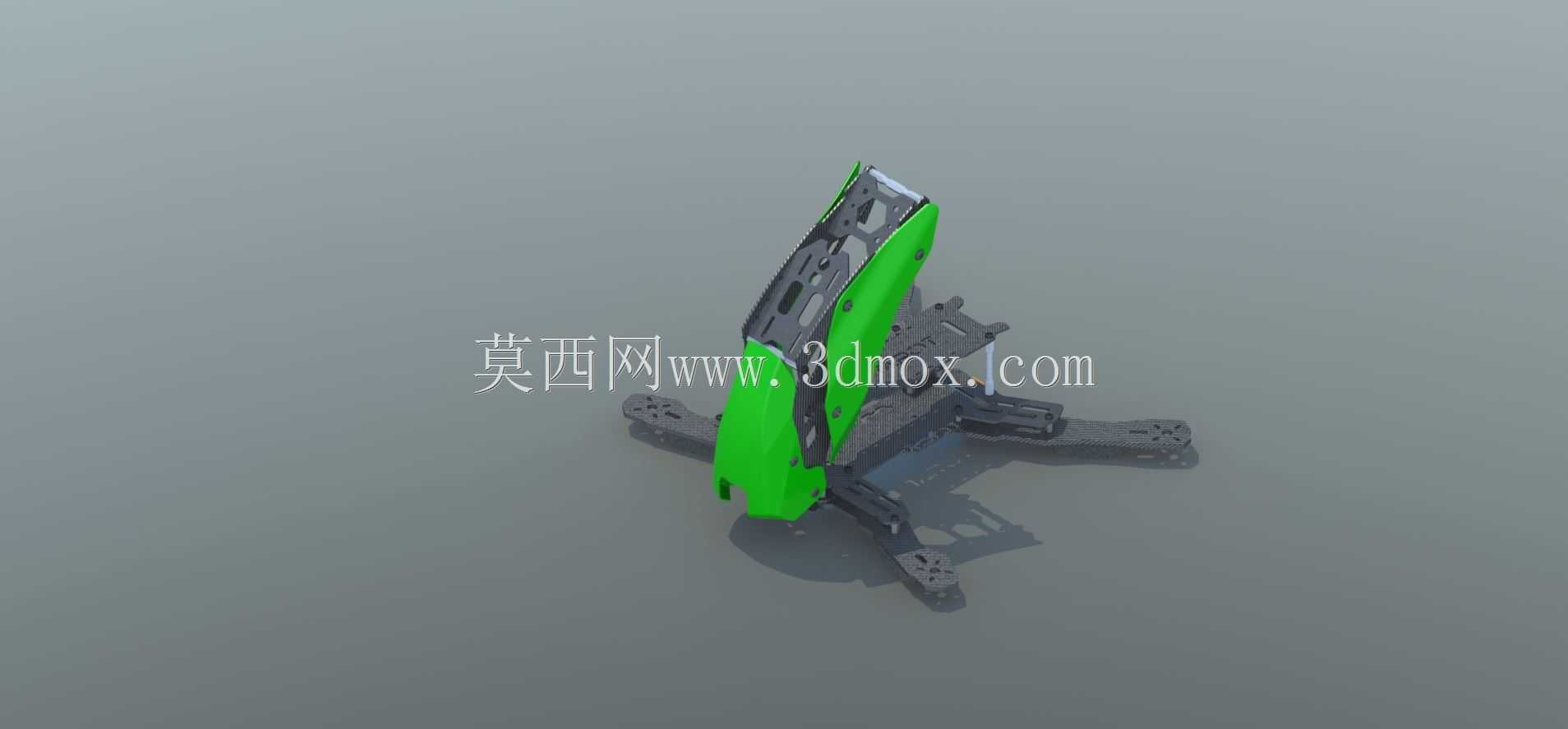

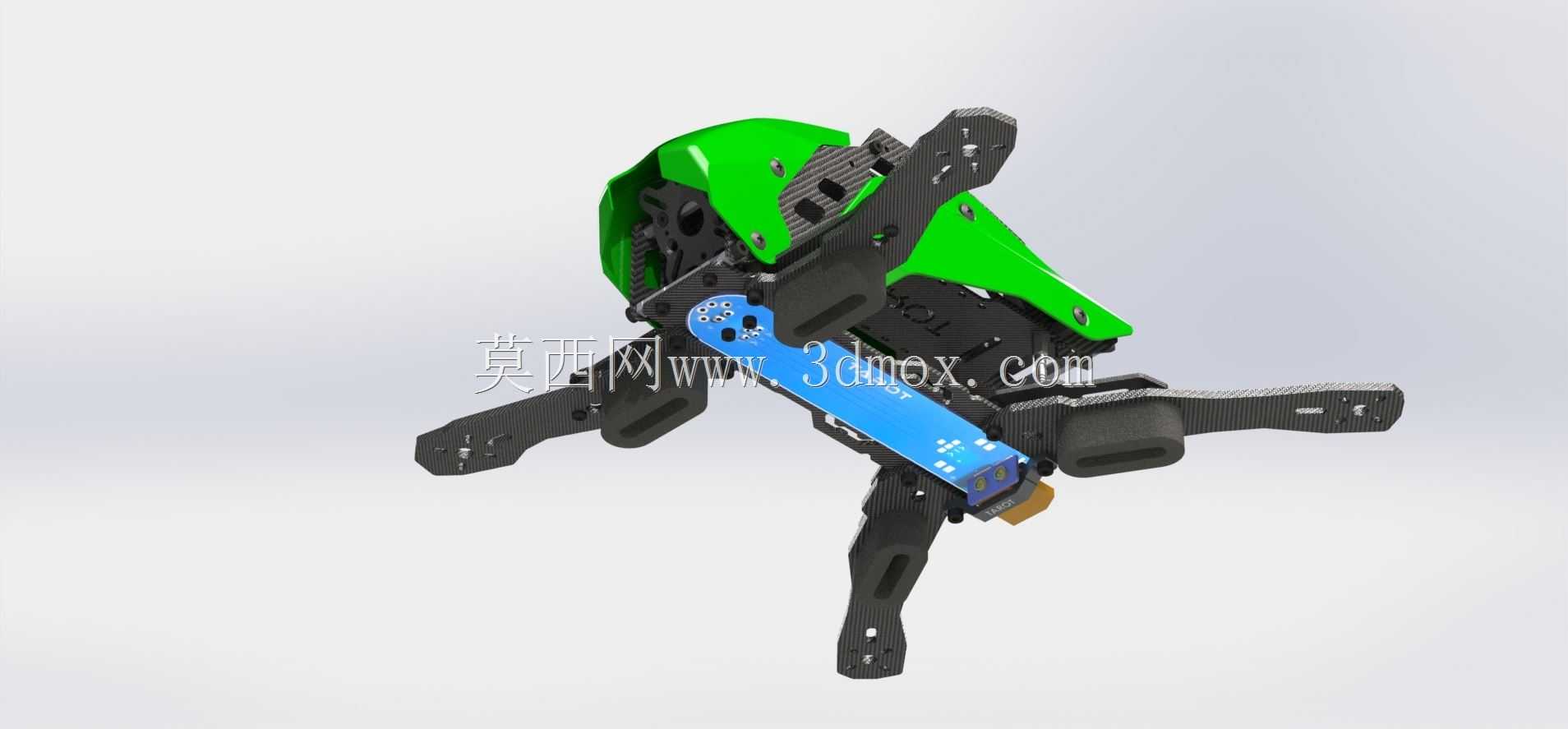

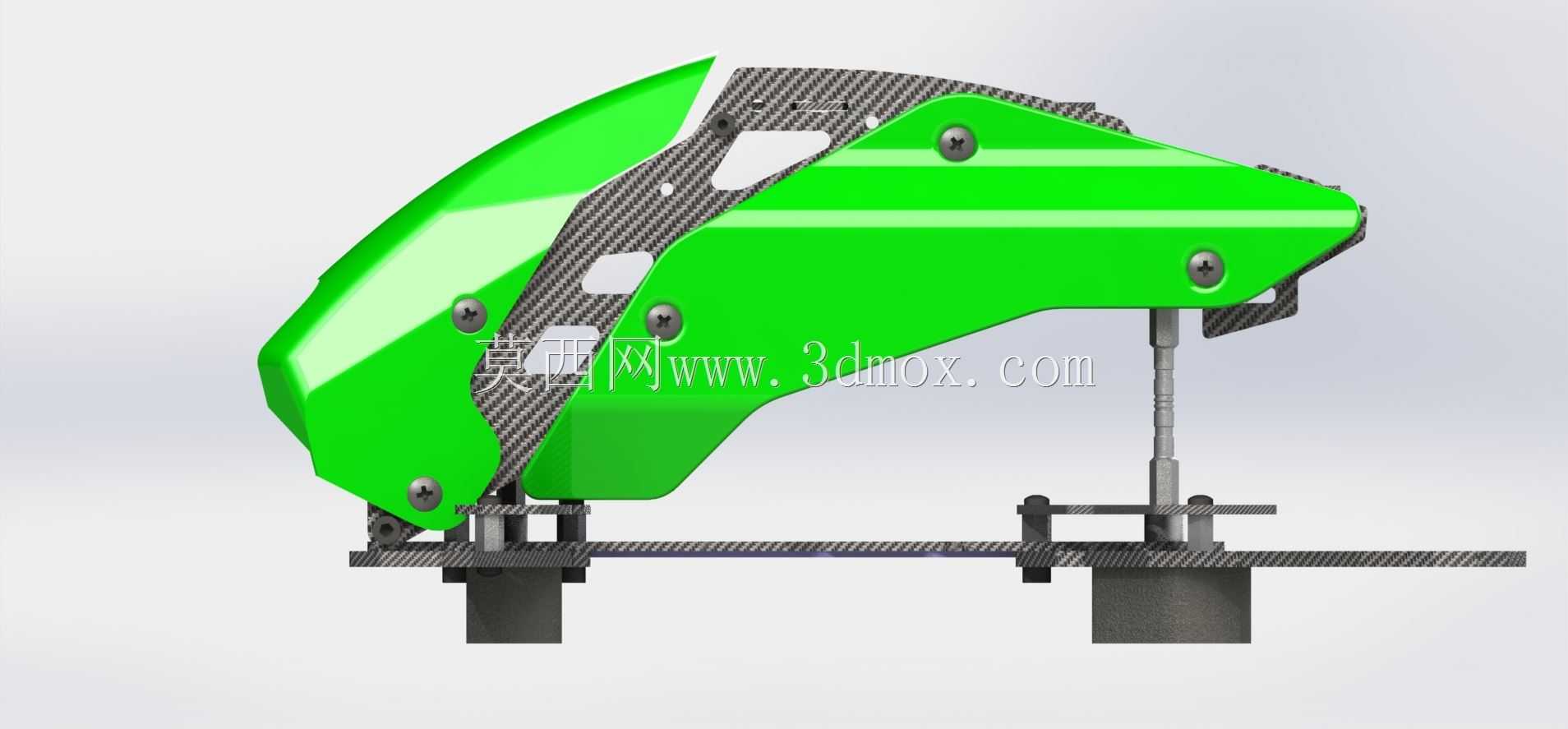

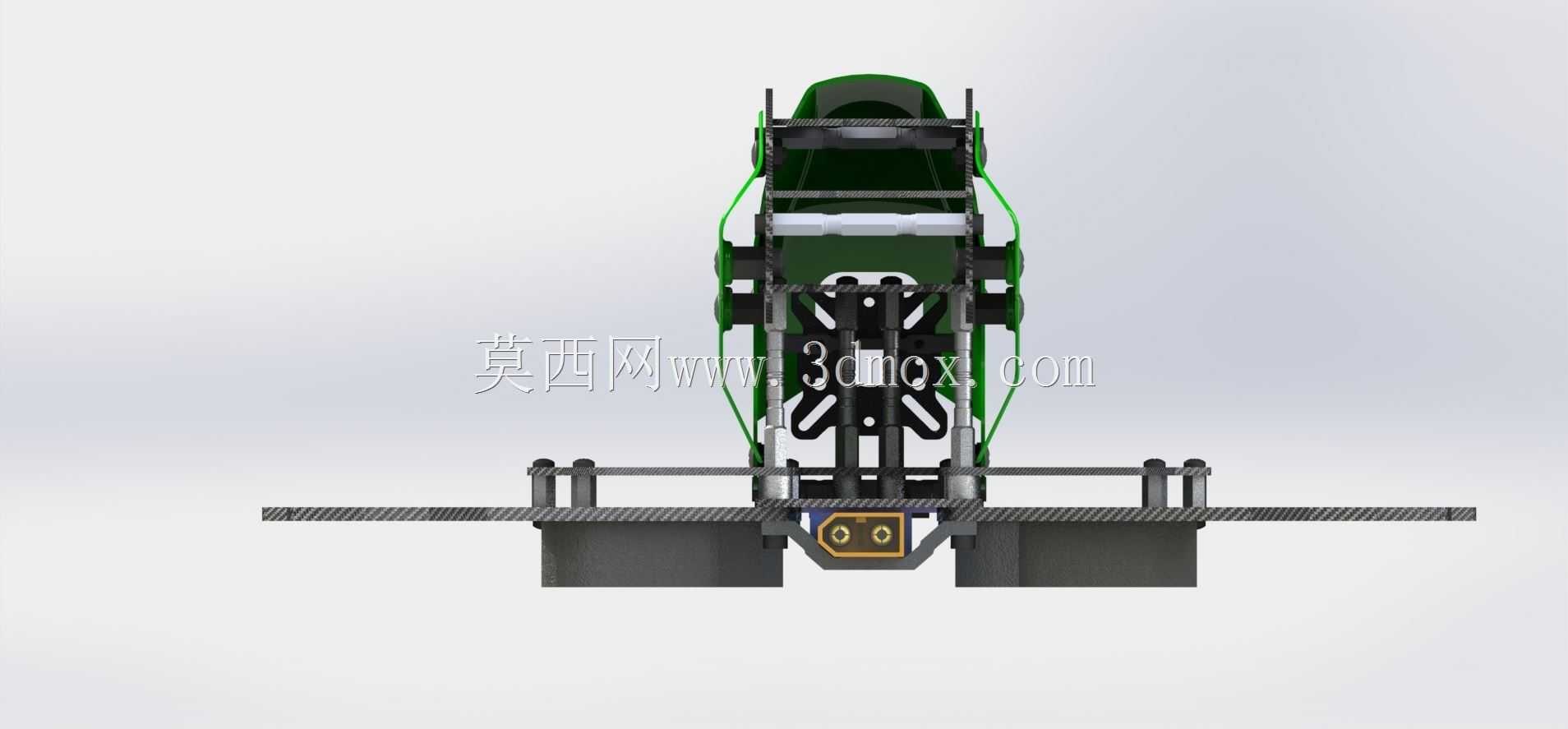

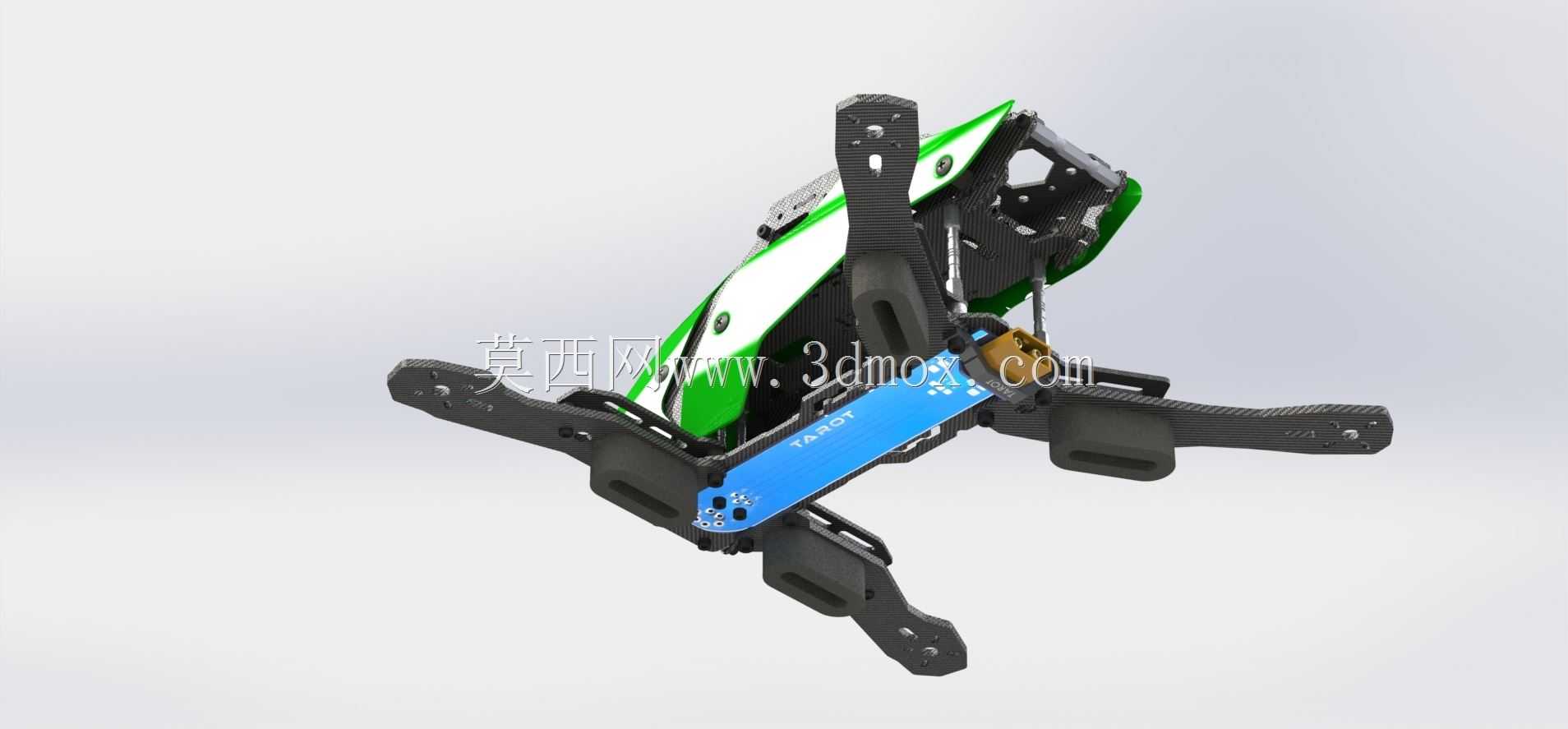

在功能特性设计上，这款机架采用分体式模块化布局思路，主体承力结构区分出机臂安装位、设备舱、电池固定区三个核心功能区域，机臂向外延伸形成对称的四轴布局，能够为旋翼提供充足的旋转避让空间，避免旋翼转动过程中与机身主体发生干涉；上置的流线型整流护罩采用弧面过渡造型，既能够降低飞行过程中的正面风阻，也可以对内部安装的飞控、电调等精密电子元件形成物理防护，避免飞行过程中磕碰、扬尘对核心部件造成损伤；底部设置的一体式起落架采用宽间距支撑设计，降落时能够形成稳定的支撑面，缓冲落地冲击的同时，也为底部挂载的摄像设备、作业载荷预留出充足的安装空间，避免载荷与地面发生剐蹭。

在设计思路层面，这款机架充分平衡了结构强度与整机重量的关系，承力部位采用加厚结构设计保障飞行过程中的结构刚性，非承力区域做了轻量化的结构优化，尽可能降低机架自身重量占比，提升整机的有效载荷能力与续航表现；各安装点位均预留了标准化的安装孔位，能够适配同规格的主流动力套装与电子设备，降低用户的组装调试难度，机臂与主体的连接结构采用快拆式设计逻辑，便于后期的部件更换与运输收纳。

从安装边界与尺寸参数来看，该机架组装完成后，电机轴间距为250mm，属于典型的250级穿越机机架尺寸范畴，机架整体宽度区间在203mm至288mm，长度区间在220mm至303mm，机臂厚度为90.4mm，能够适配1806-2280kv规格的无刷电机、12A规格的电调，电池安装位可容纳尺寸为长70-120mm、宽37mm、厚27.5mm的11.1V 2200mAh规格锂电池，各安装位的尺寸公差控制合理，既能够保障部件安装的紧固性，也不会出现部件装配卡滞的问题，能够满足日常飞行与组装调试的实际使用需求。
