手动立式钻台进给支撑结构设计

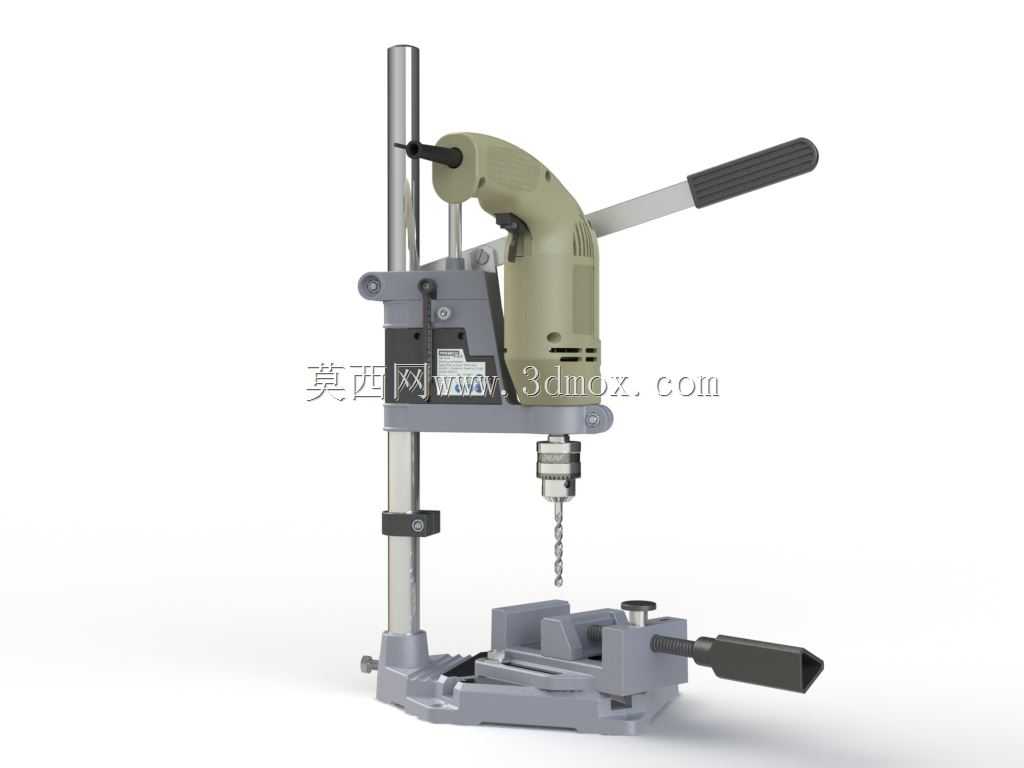

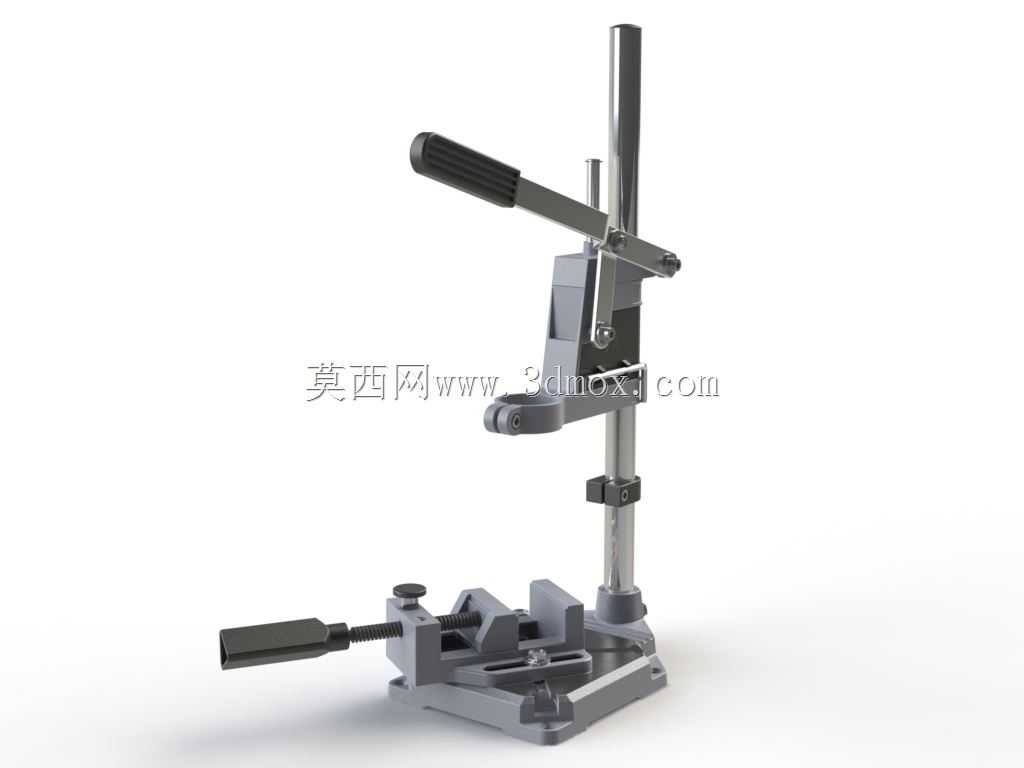

这款手动立式钻台结构主要面向小型五金加工、家用DIY维修、教学实训等场景的钻孔作业需求，能够将手持电钻稳定固定在立式支撑结构上，解决手持钻孔时容易出现的孔位偏移、垂直度不足、进给力度不稳等常见问题，大幅提升小尺寸工件钻孔的加工精度与操作安全性。在实际使用场景中，它既可以安置在小型维修工坊的工作台面上，完成五金零件、塑料构件、薄型铝材的钻孔加工作业，也适合家庭手工爱好者用于模型制作、家具小配件改装时的精准钻孔操作，同时也能作为职业院校钳工、金工实训课程的配套辅助工装，帮助学员掌握垂直钻孔的操作要领。

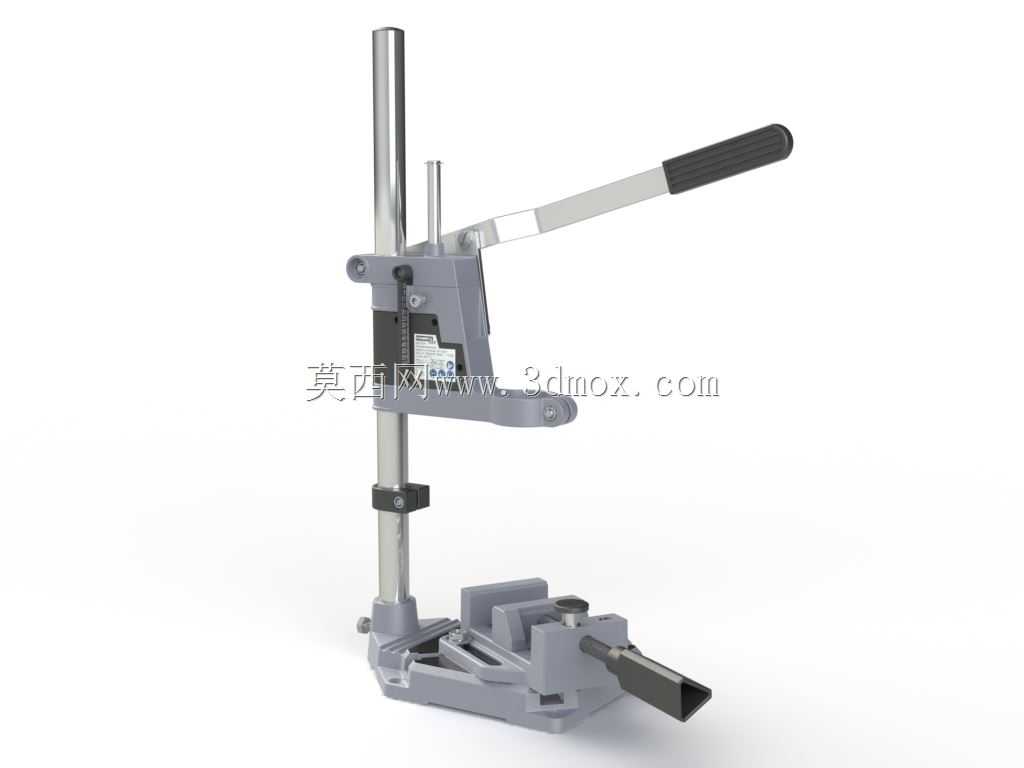

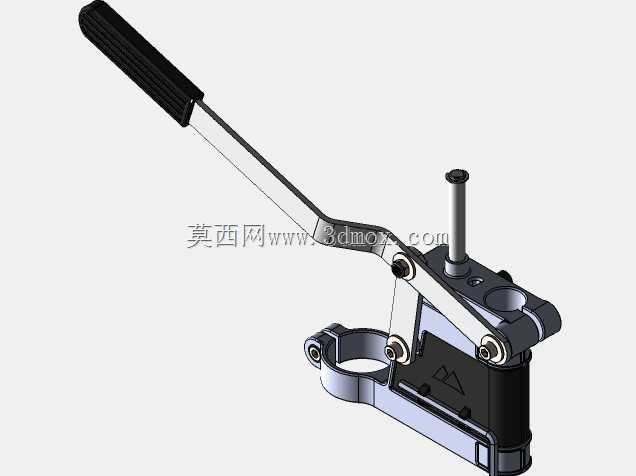

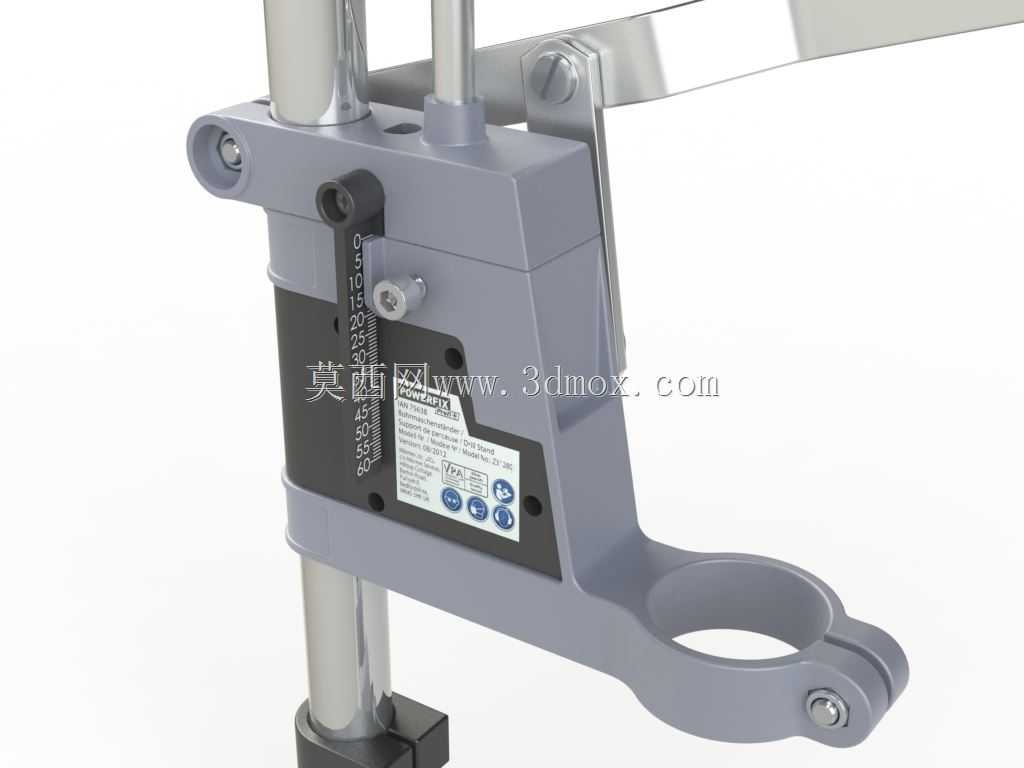

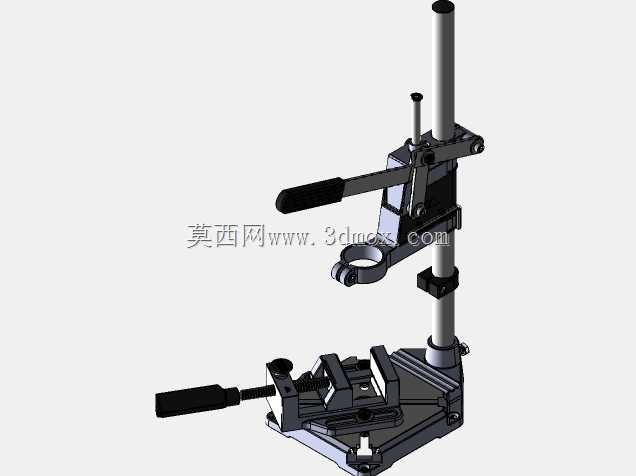

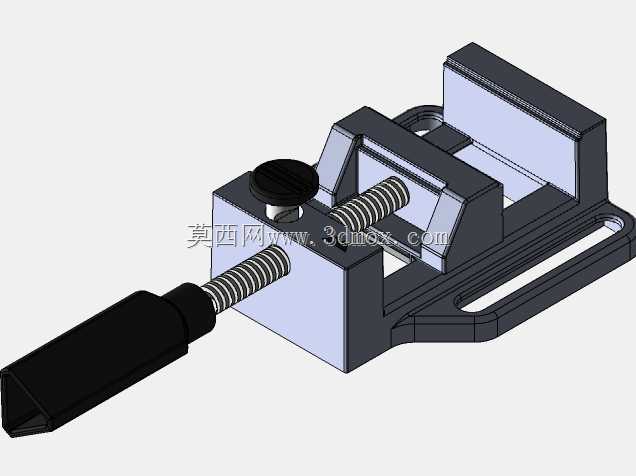

从功能特性来看，该结构采用杠杆式手动进给设计，长操作手柄搭配防滑握持段，操作人员只需下压手柄即可带动电钻安装座沿立柱垂直进给，操作力经过杠杆结构放大后，无需施加过大按压力就能完成稳定进给，能有效降低长时间操作的手部疲劳。底座采用宽幅支撑结构，搭配可调节的工件夹持组件，能够快速固定不同外形的小型待加工工件，避免钻孔过程中工件移位；立柱上设置有可调节的深度限位结构，操作人员可根据钻孔深度需求提前调整限位位置，进给到位后自动停止，有效避免钻穿工件或者钻孔深度超差的问题。立柱与安装座之间采用顺滑的导向配合结构，进给过程无卡顿、无径向晃动，能够保障钻孔的垂直度公差控制在合理范围内。

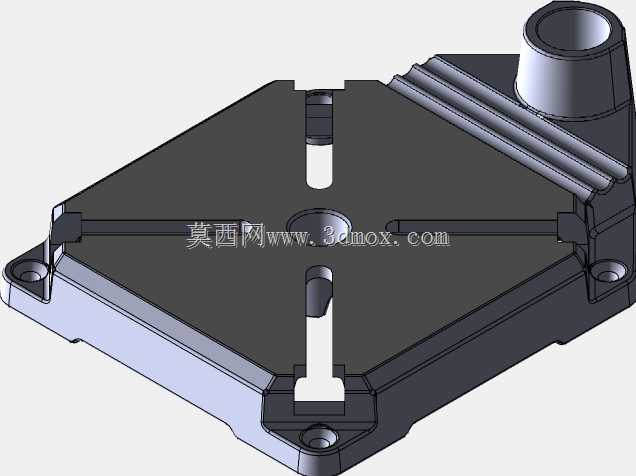

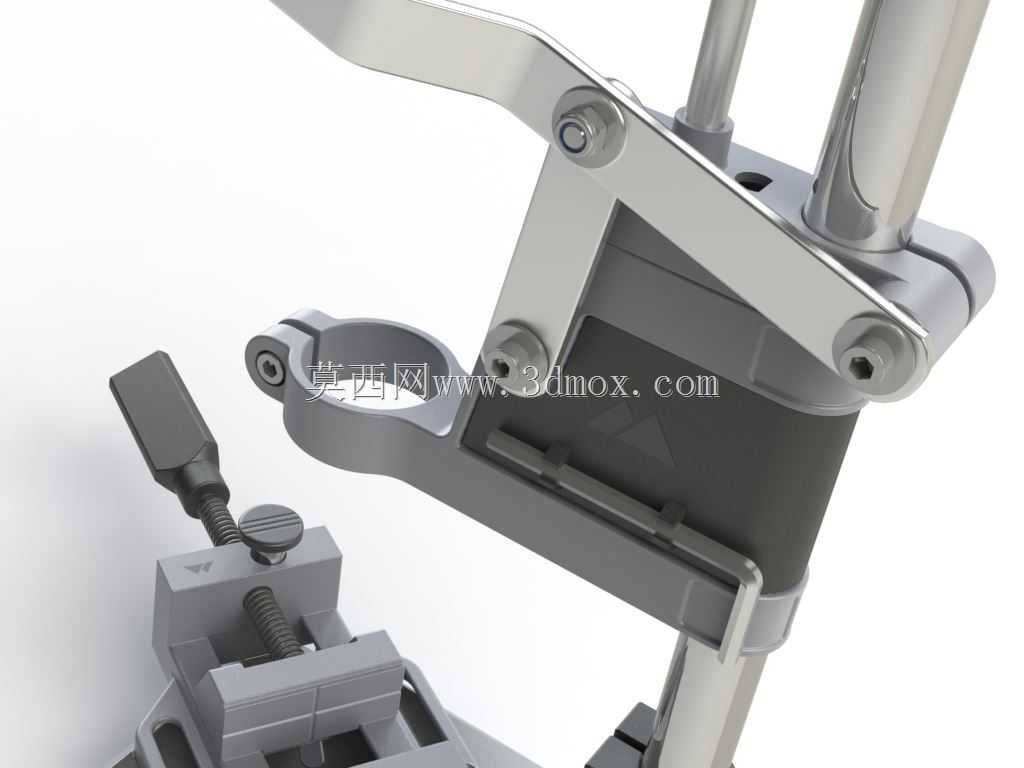

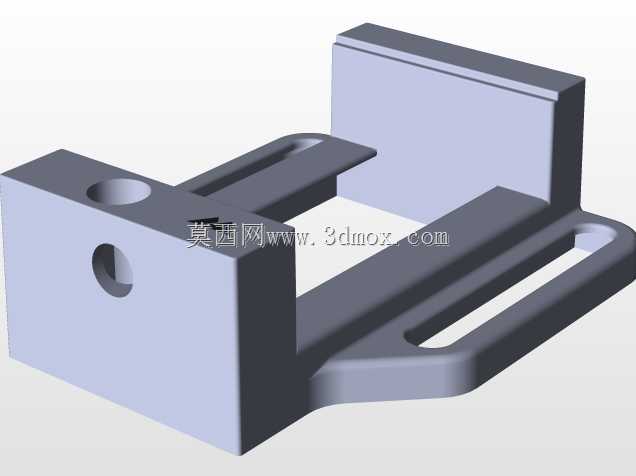

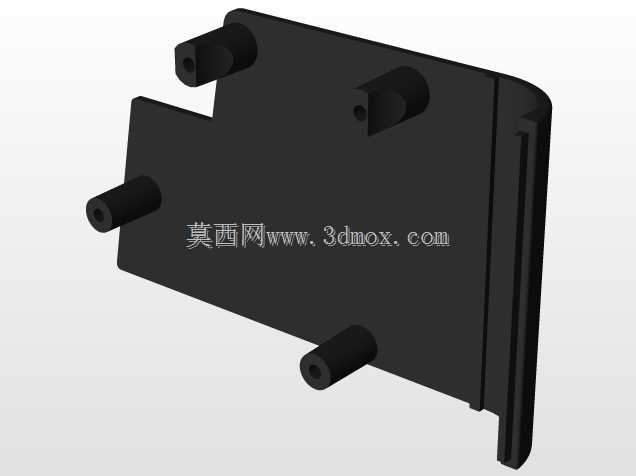

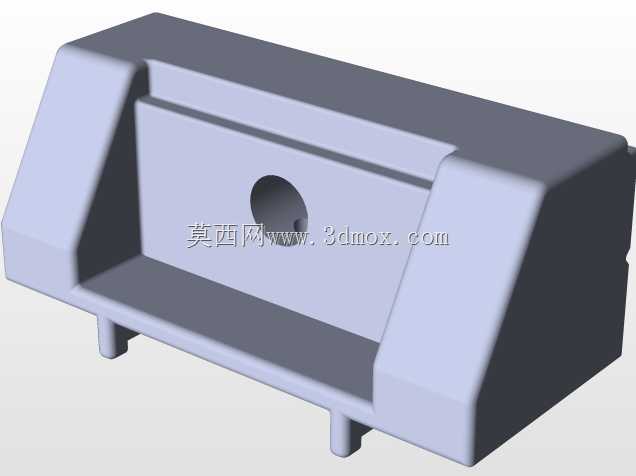

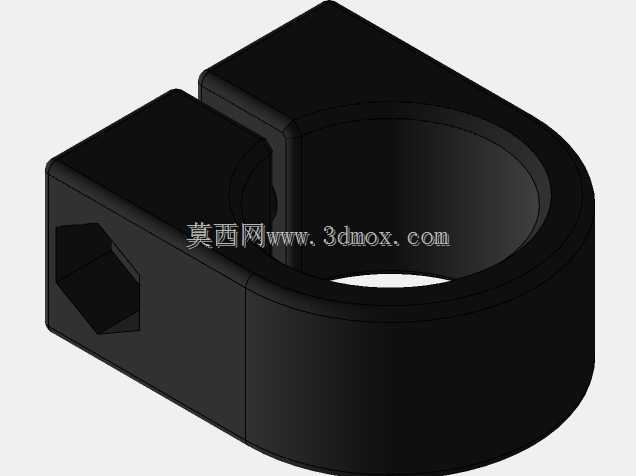

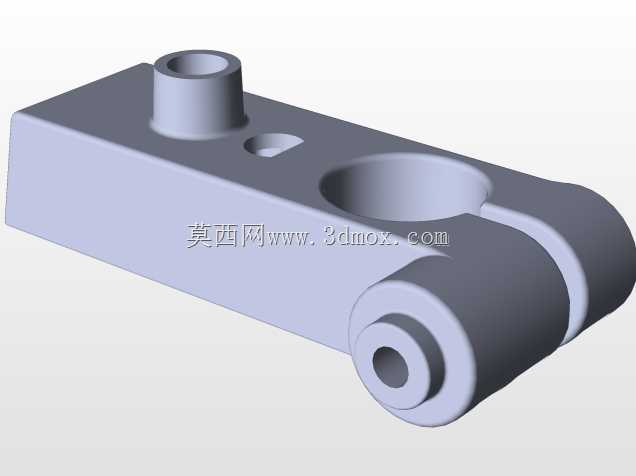

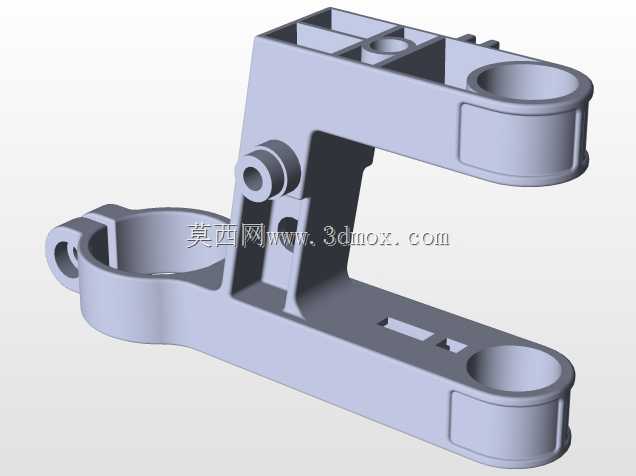

在设计思路上，这款结构优先兼顾操作便捷性与结构稳定性，整体采用模块化拆分设计，底座、立柱、进给臂、夹持座、操作手柄各部件均可独立拆装，便于后期维护更换易损部件。夹持座采用可调式锁紧结构，能够适配不同握持直径的常用手持电钻，无需额外定制转接配件即可快速装夹。外形尺寸方面，整体结构采用紧凑型立式布局，底座占地面积较小，可直接安置在常规工作台面上使用，安装时只需通过底座预留的固定孔位使用螺栓锁紧在工作台面即可，无需复杂的安装调试流程；垂直进给行程覆盖日常小型工件钻孔的常用深度范围，立柱高度适配常规长度的钻头装夹需求，不会出现行程不足无法完成通孔加工的问题。整体结构的受力路径经过优化，钻孔时的切削反作用力会通过安装座、立柱直接传导到底座与工作台面，不会出现结构形变影响加工精度的情况，各操作部件的位置均符合人体工学设计，操作人员站在工作台前即可自然握持操作手柄完成进给动作，无需别扭的俯身或者抬臂操作。
