台式管材切割作业工装台结构设计

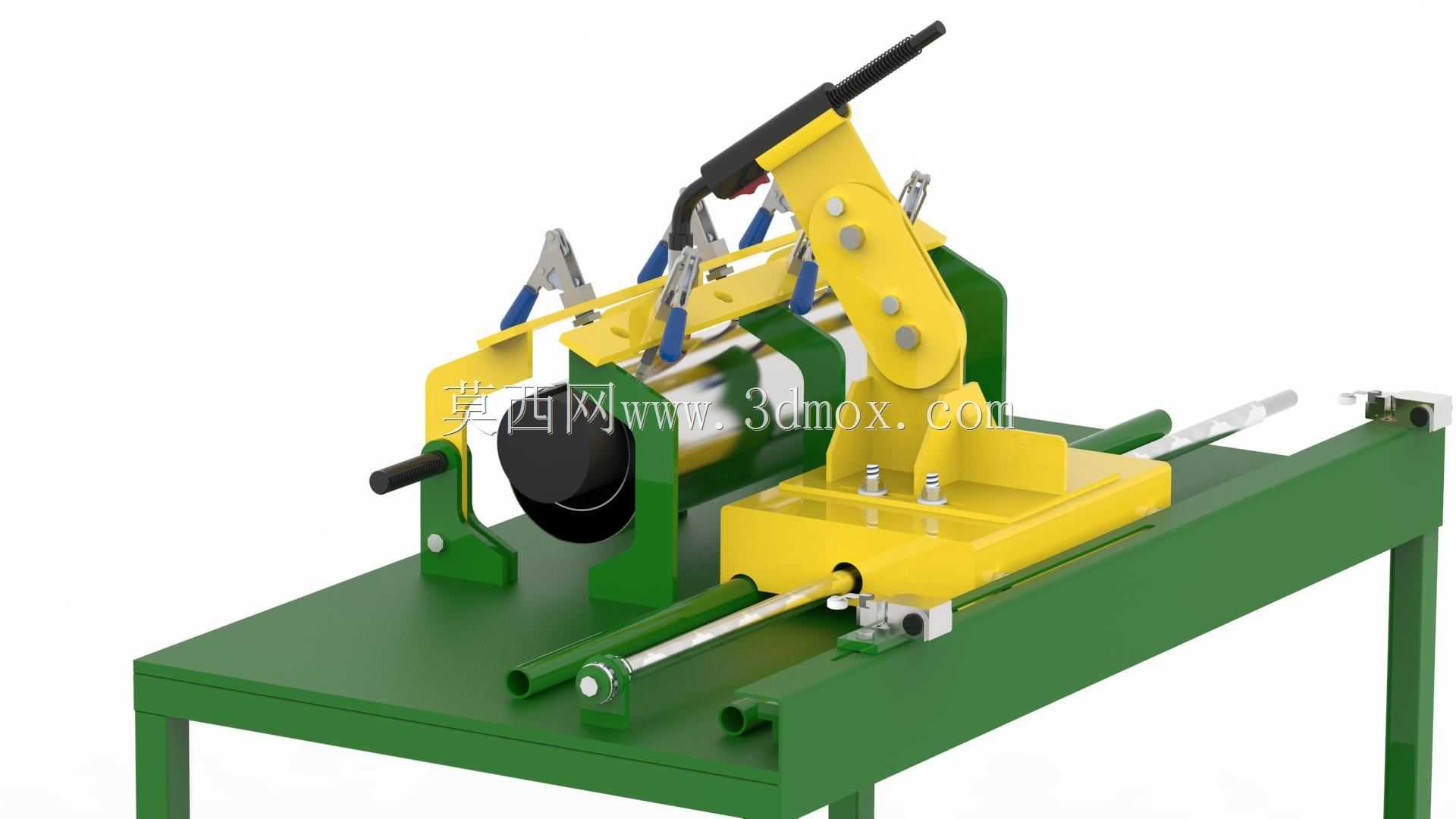

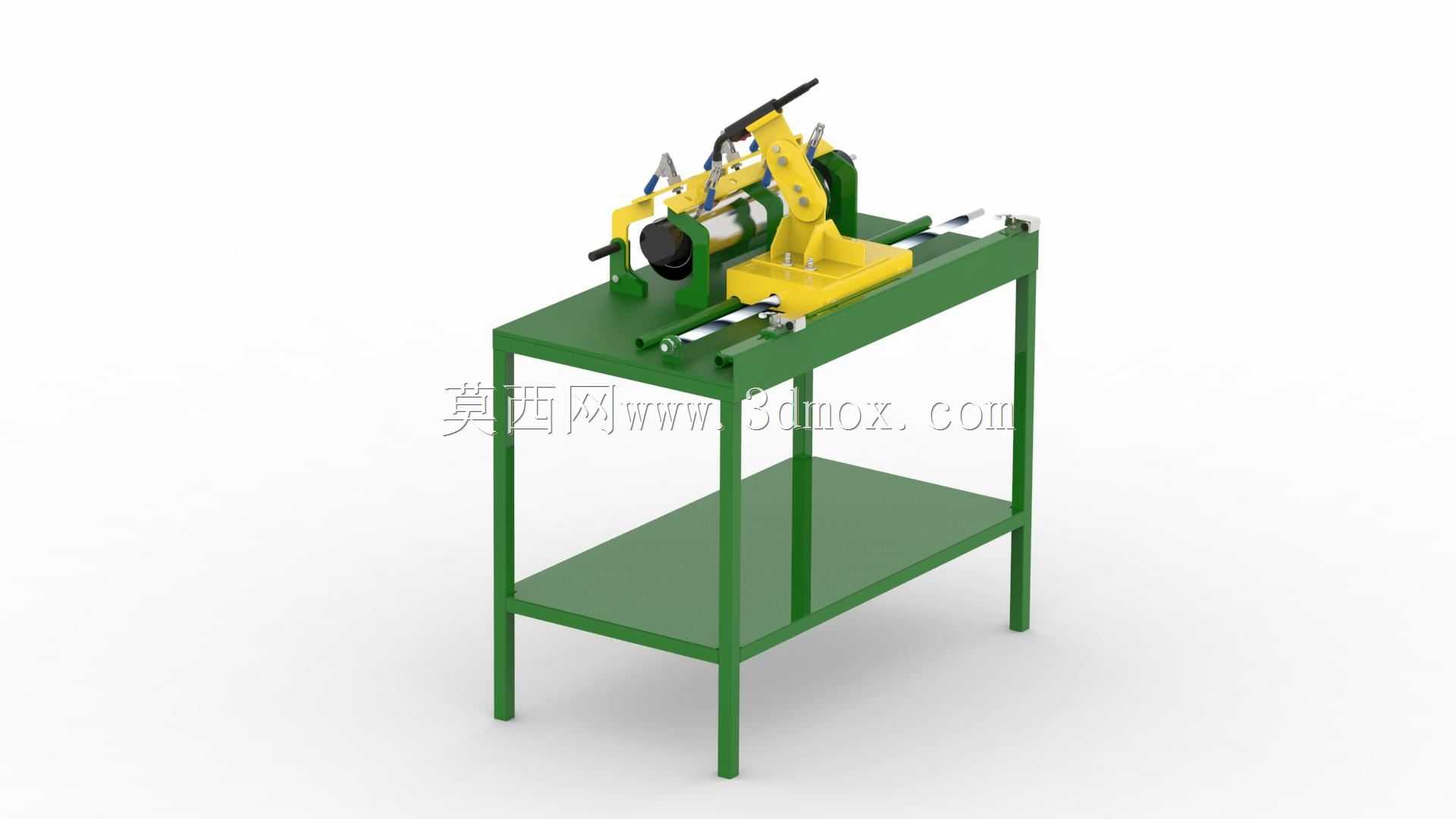

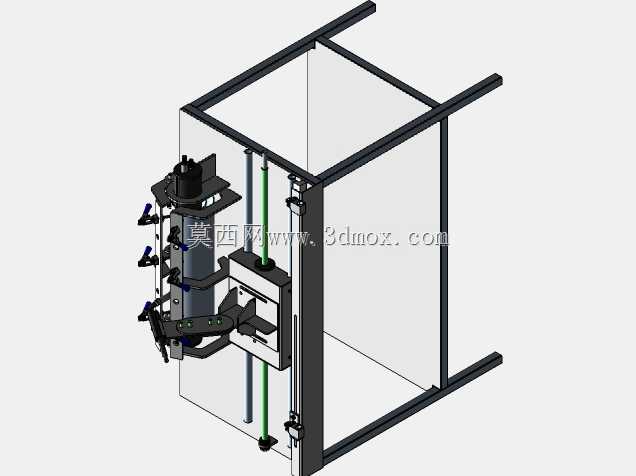

该台式切割工装台主要面向小型五金加工、水电安装维修、装饰装修等场景的管材加工作业，适配小批量、多频次的现场或车间管材截断需求，可对薄壁金属管、PVC管材、小型型材进行精准定长切割，解决手持切割作业时管材固定不稳、切口歪斜、切割精度差的问题，同时为操作人员提供稳定的作业支撑，降低手持切割的安全风险。设备整体采用双层框架式台架结构，下层为开放式置物层，可放置备用切割片、测量工具、常用耗材等，上层为作业操作面，台架采用方管焊接成型，整体结构稳固，作业时不会产生明显晃动，台架支脚底部可适配防滑脚垫，放置在水泥地面、地砖地面都能保持稳定，不会随切割受力发生位移。台面上集成的手动夹紧机构采用杠杆式锁紧结构，操作时只需扳动手柄即可快速压紧待切割管材，夹紧块适配圆形管材的弧面接触设计，不会夹伤管材表面，同时能限制管材的轴向窜动与周向转动，保证切割过程中管材位置固定。切割执行模块采用可调式安装座，可根据管材直径调整切割轮的进给行程，切割时操作人员可通过手柄控制进给力度，保证切口平整无毛刺，切割完成后松开夹具即可快速取下工件，单工件装夹切割的操作流程耗时短，适合零散管材的快速加工。设计过程中优先考虑操作的人机工程性，操作手柄的高度设置在操作人员站立作业时的舒适操作区间，无需大幅弯腰或抬臂即可完成装夹、切割的全流程操作，夹具的开合行程覆盖常见的家装、维修用管材直径范围，无需更换夹具即可适配多数常规规格管材。台架的整体宽度适配单人作业的操作范围，长度方向预留了足够的管材支撑空间，较长管材放置时不会因悬臂产生弯折，台面的安装边界预留了夹具、切割模块的调整空间，后期可根据作业需求加装定位挡块，实现定长管材的批量快速切割，无需每次测量划线，进一步提升小批量管材加工的效率。整体结构无复杂电控部件，纯机械结构可靠性高，日常维护只需定期给铰接部位加注润滑脂即可，适合作业环境复杂、维护条件有限的现场加工场景使用。
