龙门结构PoC数控加工设备结构设计

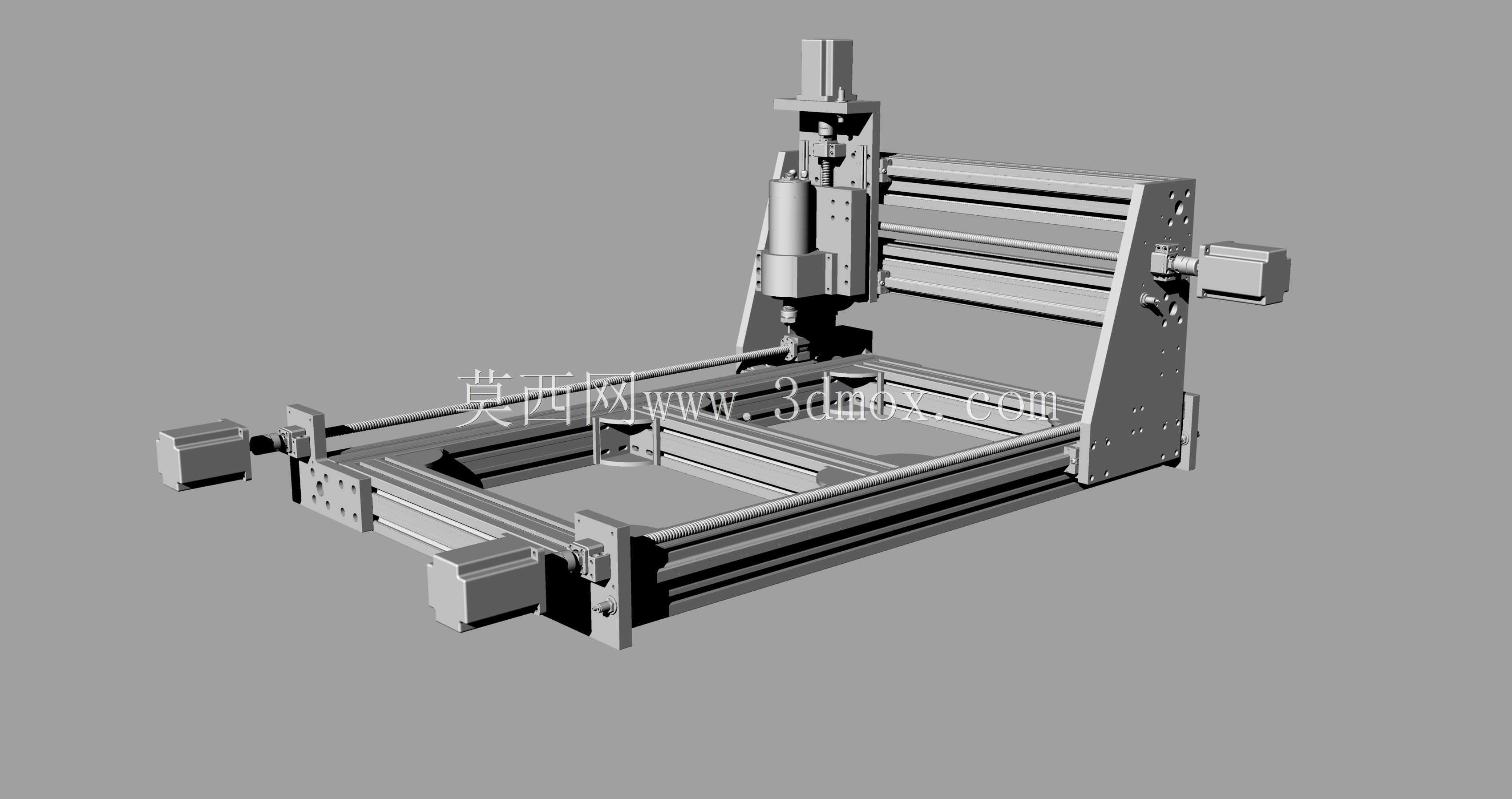

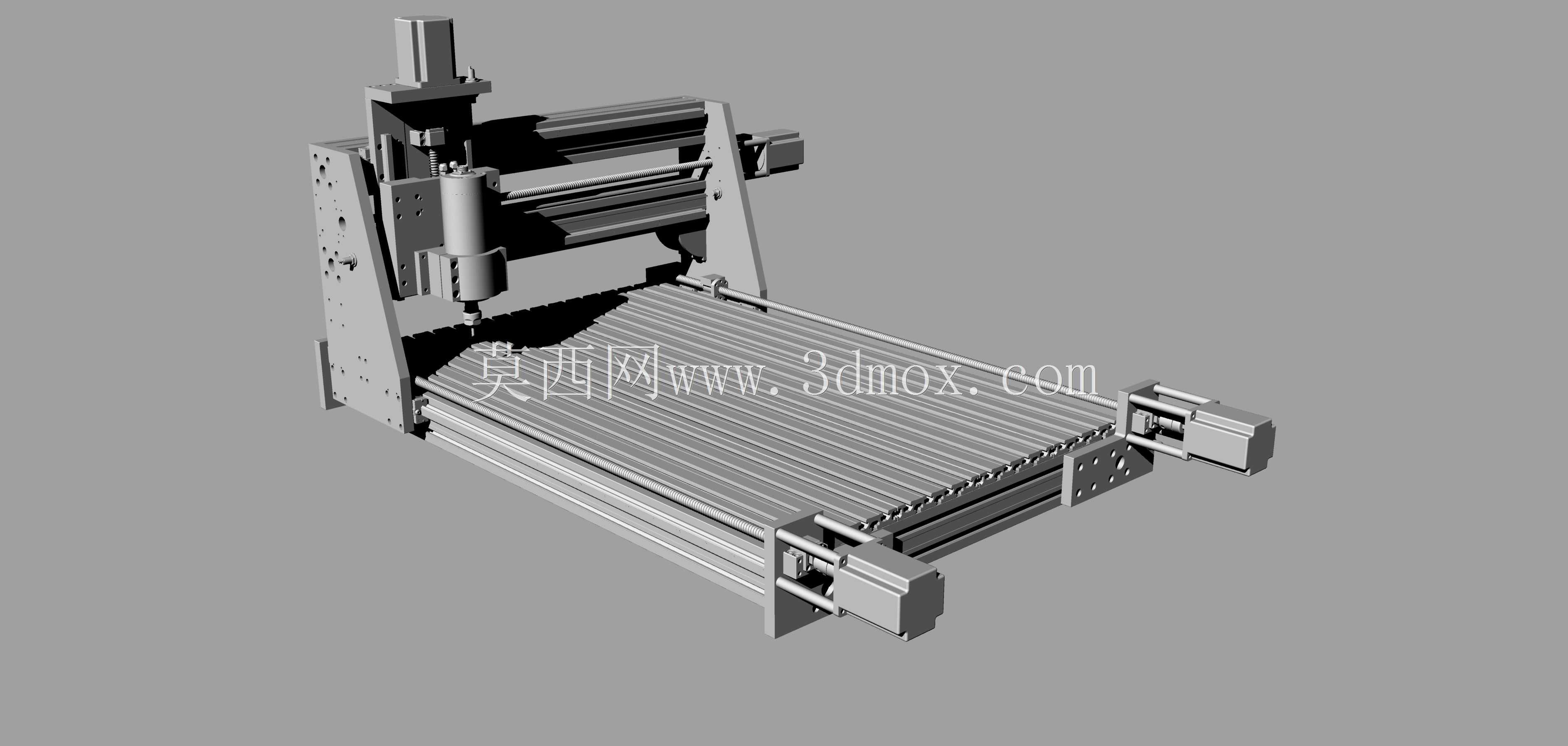

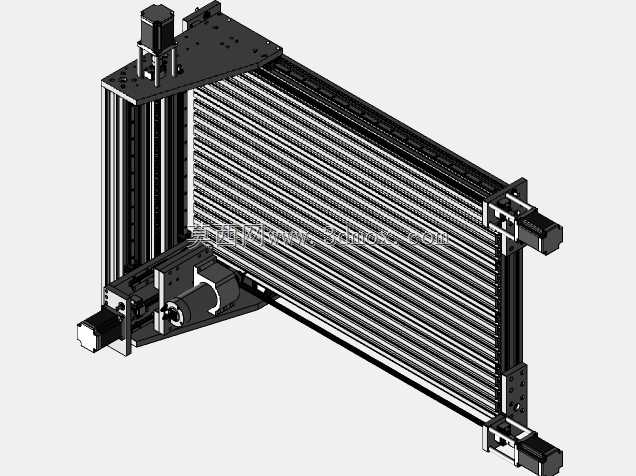

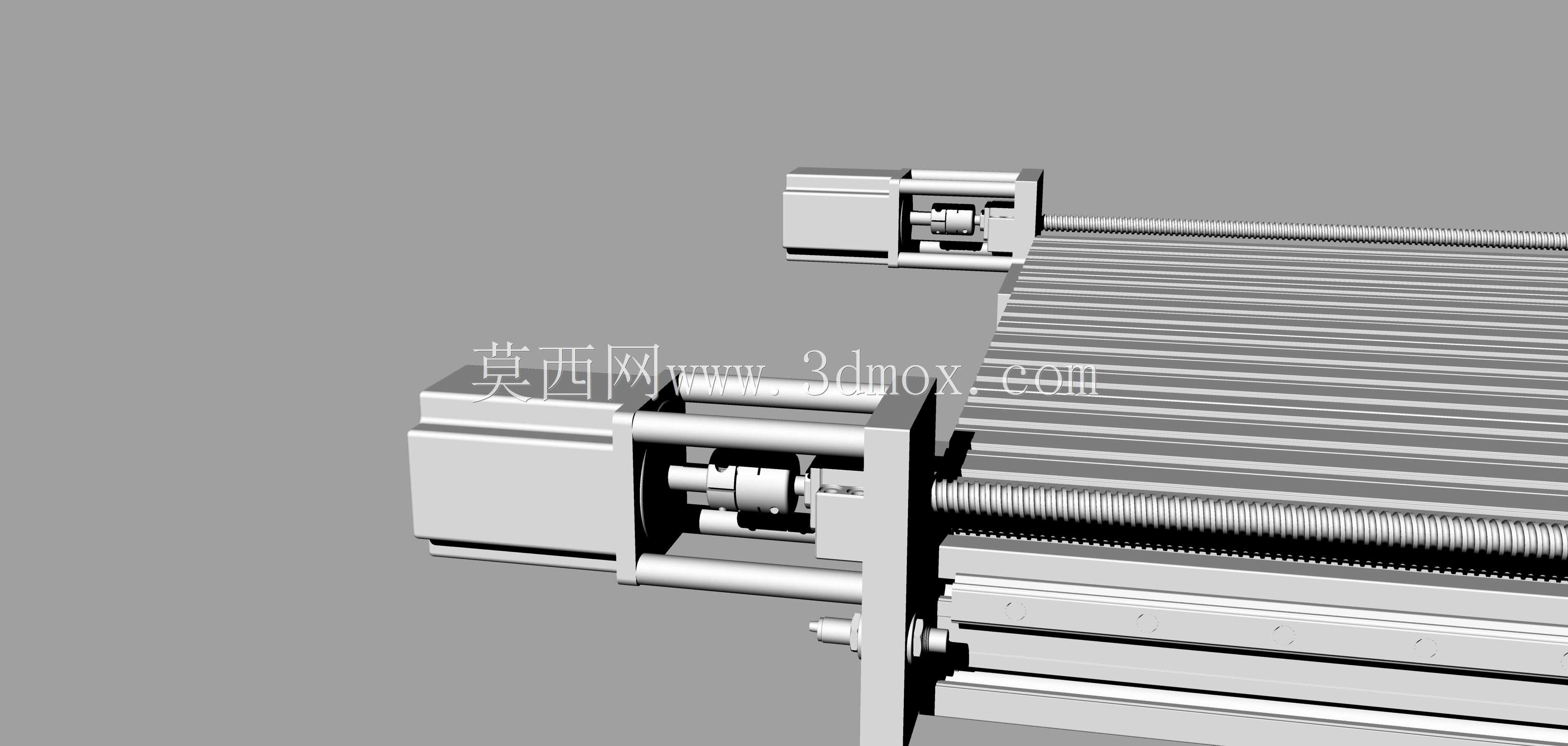

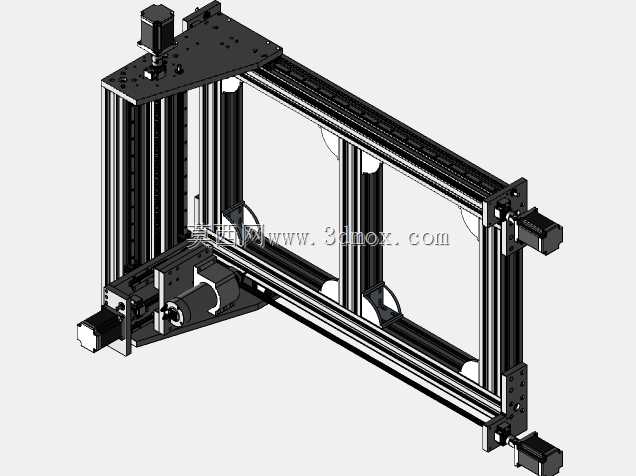

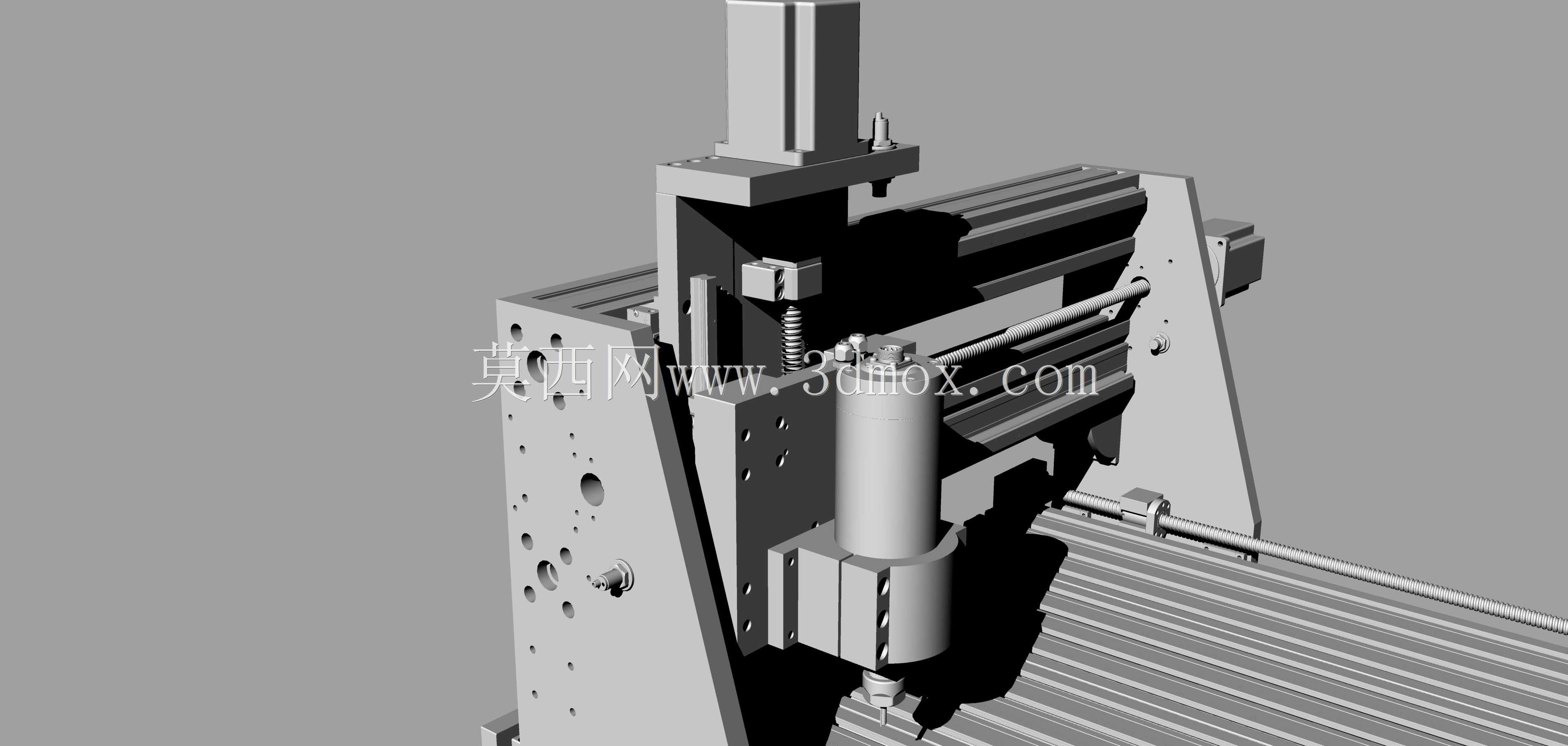

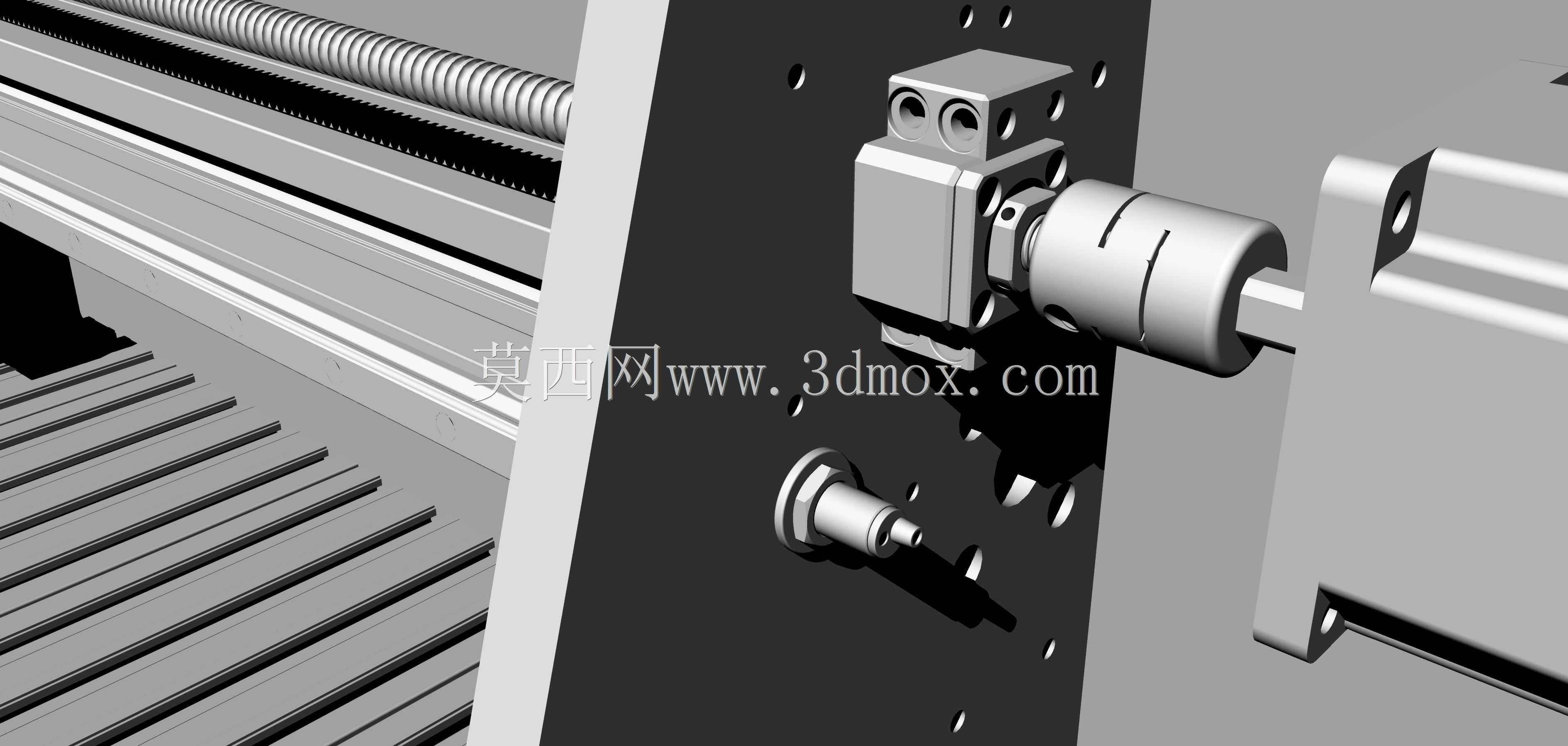

这款龙门式数控加工设备主要面向小型精密零件加工场景，可覆盖教学实训、小批量定制零件生产、精密五金件铣削加工等多类应用需求，在职业院校数控实训基地、小型机加工工坊、创客空间以及非标零件定制加工场景中都能发挥稳定作用，能够完成平面铣削、轮廓雕刻、钻孔攻丝等多类常规机加工工序，适配铝件、塑料件、软金属等多种材质的加工需求。设备采用经典龙门跨式布局设计，整体框架以高强度铝型材搭配钣金护罩搭建，X轴方向采用双直线导轨搭配同步带传动结构，导轨沿横梁长度方向平行布置，可保证运动过程中滑台的运行平稳性，有效降低高速运动时的抖动幅度，X轴行程可覆盖常规小型零件的加工幅面需求，安装时需预留左右两端驱动电机的安装空间，避免与周边防护结构产生干涉。Y轴传动组件布置于设备侧方立柱位置，采用单导轨搭配丝杠传动的结构形式，可带动横梁整体实现前后方向的进给运动，传动丝杠两端采用固定支撑座安装，可有效抵消长行程传动产生的轴向窜动，安装边界需预留侧方电机的接线与维护空间，方便后期对传动组件进行润滑调试。Z轴滑台搭载于X轴移动滑座上，采用垂直导轨搭配丝杠传动结构，可搭载高速电主轴实现垂直方向的进给运动，主轴夹头可适配不同规格的铣刀、钻头等加工刀具，Z轴行程可满足常规零件的加工深度需求，垂直方向布置有拖链结构，可规整收纳主轴动力线、传感器信号线等线缆，避免运动过程中线缆出现拉扯磨损。设备三个运动轴均搭配伺服驱动电机作为动力源，电机通过联轴器直接与传动组件连接，可精准控制各轴的进给速度与移动位置，保证加工过程中的定位精度。整体框架底部设置有可调式支撑脚，可在安装时调整设备水平度，抵消地面不平整带来的安装误差，设备后侧预留有电控系统安装位，可方便布置驱动器、控制板卡等电气组件，整体结构紧凑，占用厂房空间较小，无需复杂的地基浇筑即可完成安装部署，适合场地有限的小型加工场景使用。
