24GHz多普勒雷达PCB电路板结构设计

　　这款24GHz多普勒雷达的PCB设计，核心围绕短距离微动探测场景的硬件落地需求展开，在实际工程应用中，这类板卡常被集成到智能门禁、自动感应灯具、停车场道闸触发模块、工业区域人员入侵检测节点中，相比传统红外探测方案，它不受环境温度、光线明暗、粉尘遮挡的干扰，能穿透薄型非金属材质完成非接触式的移动目标感知，在户外复杂工况下的探测稳定性远高于同成本段的其他传感方案。

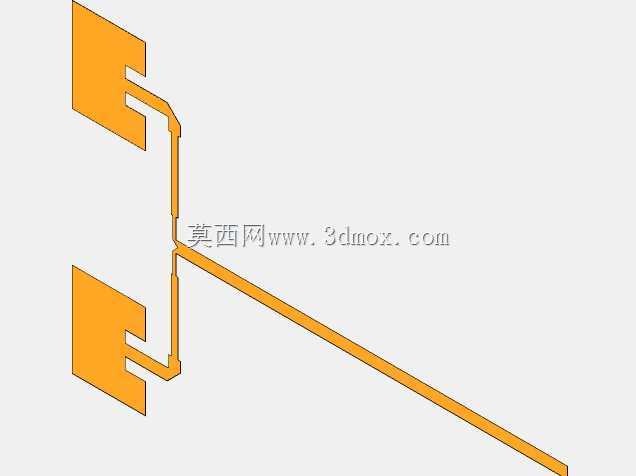

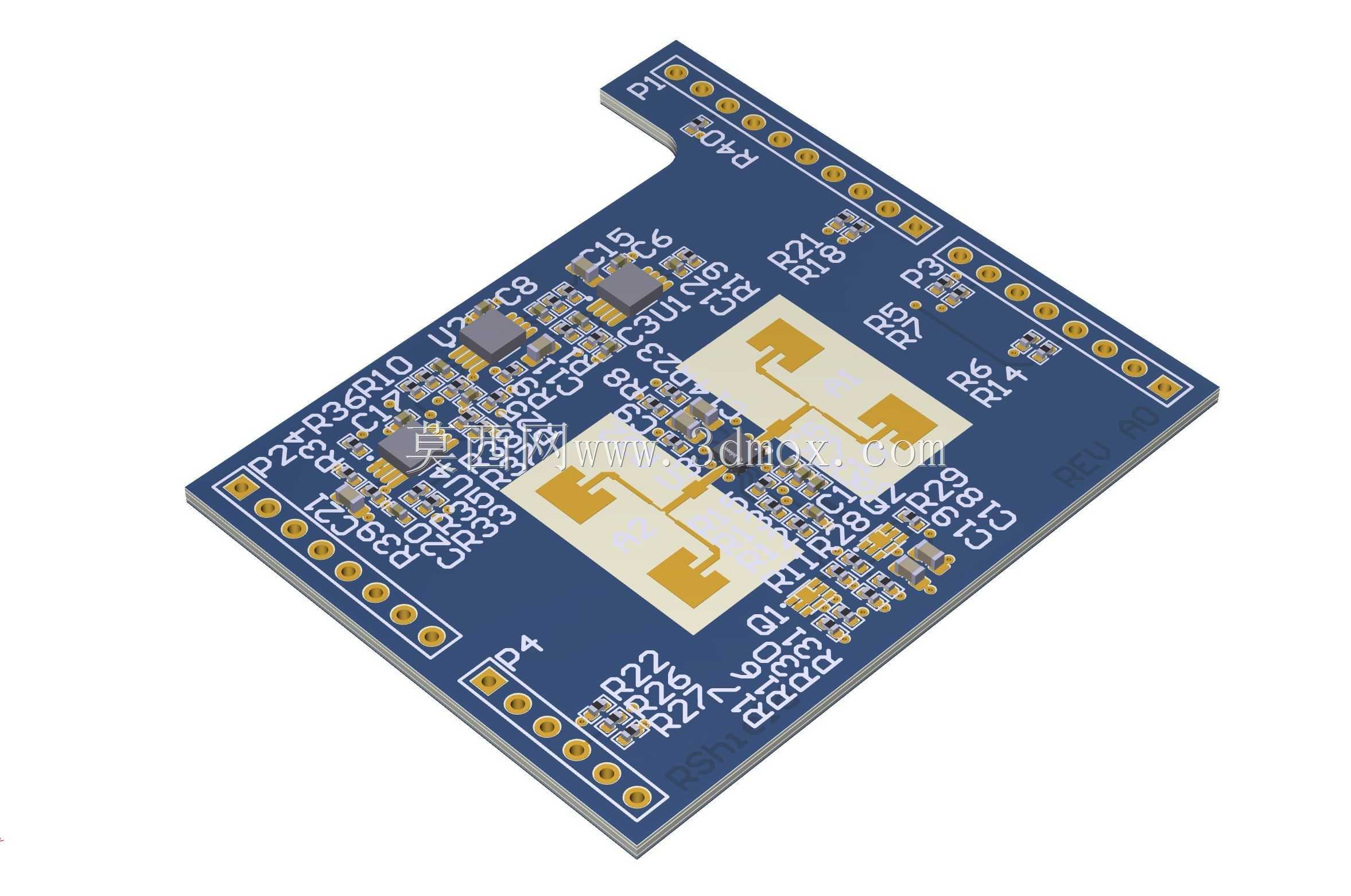

　　从设计思路上看，整块PCB采用FR-4环氧玻璃布基板作为基材，板厚控制在1.6mm，铜箔厚度选用1oz规格，兼顾射频信号传输的阻抗连续性与大电流供电回路的载流能力。板上的射频收发链路采用微带线结构布局，两个对称布置的矩形贴片天线直接蚀刻在PCB顶层，没有采用外接天线的设计，一方面压缩了整体板卡的外形尺寸，另一方面避免了外接天线的焊接阻抗失配问题，天线的馈电点经过50欧姆阻抗匹配计算，走线做了圆弧过渡处理，没有出现直角弯折，减少射频信号的反射损耗。

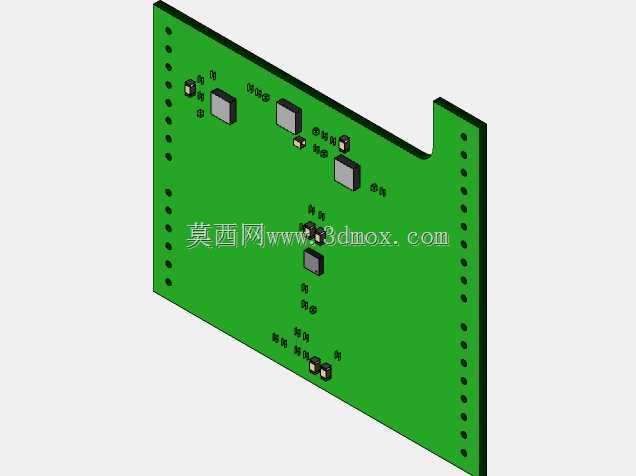

　　在布局层面，板卡的边缘预留了整排半孔焊盘，也就是邮票孔设计，这是为了适配批量生产时的分板工艺，同时这些焊盘直接引出了电源输入、中频信号输出、增益控制、使能控制等核心引脚，用户在二次开发时可以直接将该板卡焊接到自己的主控载板上，不需要额外设计接插件，压缩整体产品的堆叠高度。板上的元器件布局遵循射频分区原则，高频收发前端电路集中布置在天线侧，远离板边的供电与信号输出区域，中频放大电路布置在射频链路与输出引脚之间，形成天然的信号隔离，避免高频信号串入低频放大回路造成自激。电源回路做了多级去耦设计，每个有源器件的电源引脚就近布置0.1uF的高频去耦电容，同时在电源入口处布置大容量的钽电容滤除低频纹波，保证射频电路工作时的电源稳定性。

　　从安装边界来看，整块板卡的外形为不规则切角矩形，切角位置是为了避开安装壳体内部的限位筋位，板上预留了两个非金属化的定位孔，孔径为2.2mm，可以配合M2螺丝完成板卡在壳体内的固定，安装时需要注意天线区域的正前方不能有金属遮挡，金属材质会完全反射24GHz的微波信号，导致探测功能失效，非金属遮挡的厚度建议不超过5mm，否则会大幅压缩探测距离。板卡的整体工作电压范围覆盖3.3V到5V直流供电，静态工作电流控制在40mA以内，不需要额外的散热设计，依靠PCB本身的铜箔散热就能满足长时间连续工作的温升要求。

　　在实际选型集成时，需要注意该板卡输出的是模拟中频信号，信号频率与目标的移动速度正相关，信号幅度与目标的距离、反射面积正相关，后端需要搭配运算放大器或者专用的雷达信号处理芯片完成信号解析，才能输出开关量或者串口数据。板卡的探测角度范围由贴片天线的方向图决定，水平探测角度约为60度，垂直探测角度约为35度，在安装时需要根据实际探测区域调整板卡的倾斜角度，避免探测范围出现盲区。另外在PCB布线时，射频区域的底层做了完整的地平面铺铜，没有走其他信号线，顶层的射频走线两侧做了接地过孔围栏，过孔间距控制在1mm以内，抑制射频信号的空间辐射，避免板卡自身的信号干扰，同时也能满足电磁兼容的相关测试要求。
