小型数控立式铣床结构设计方案

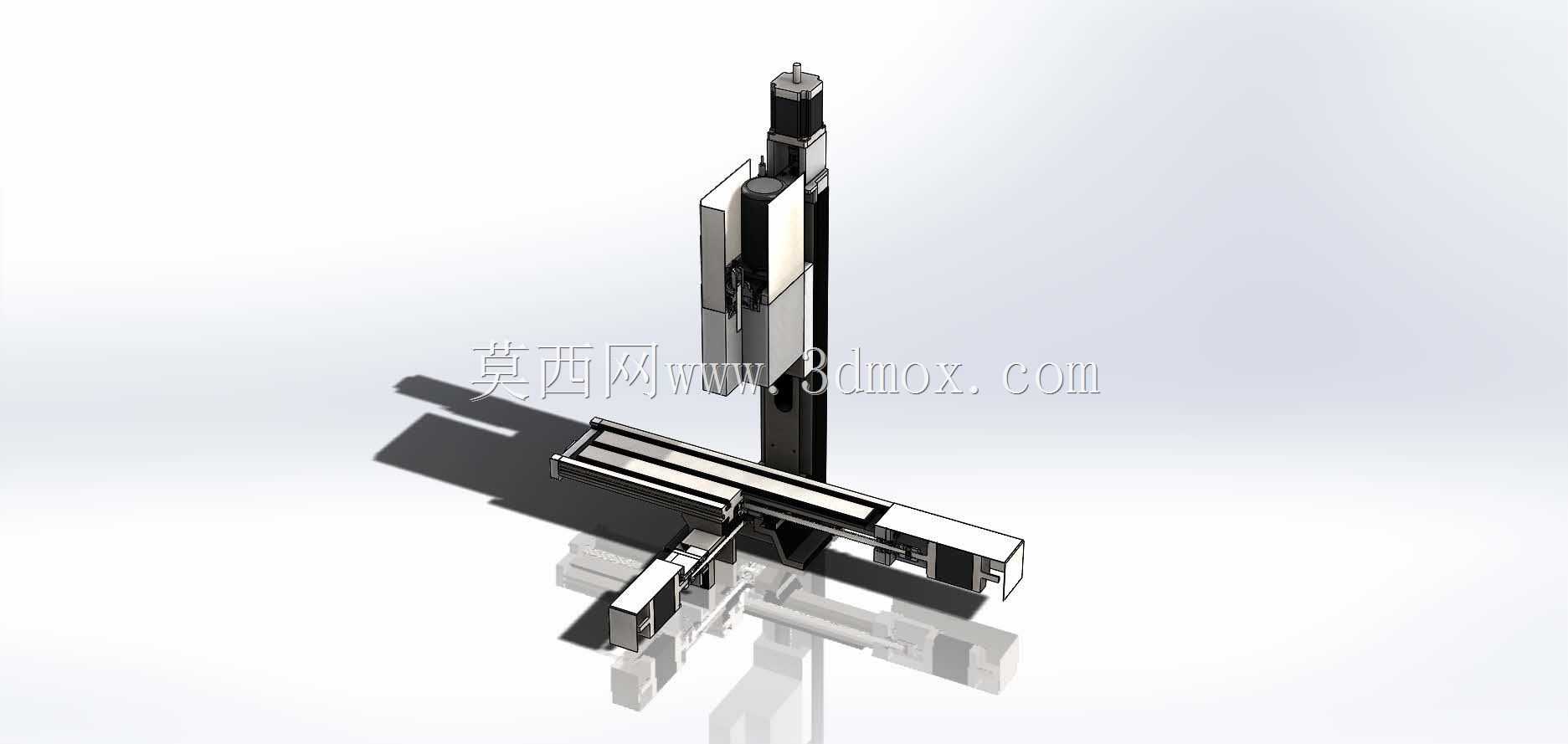

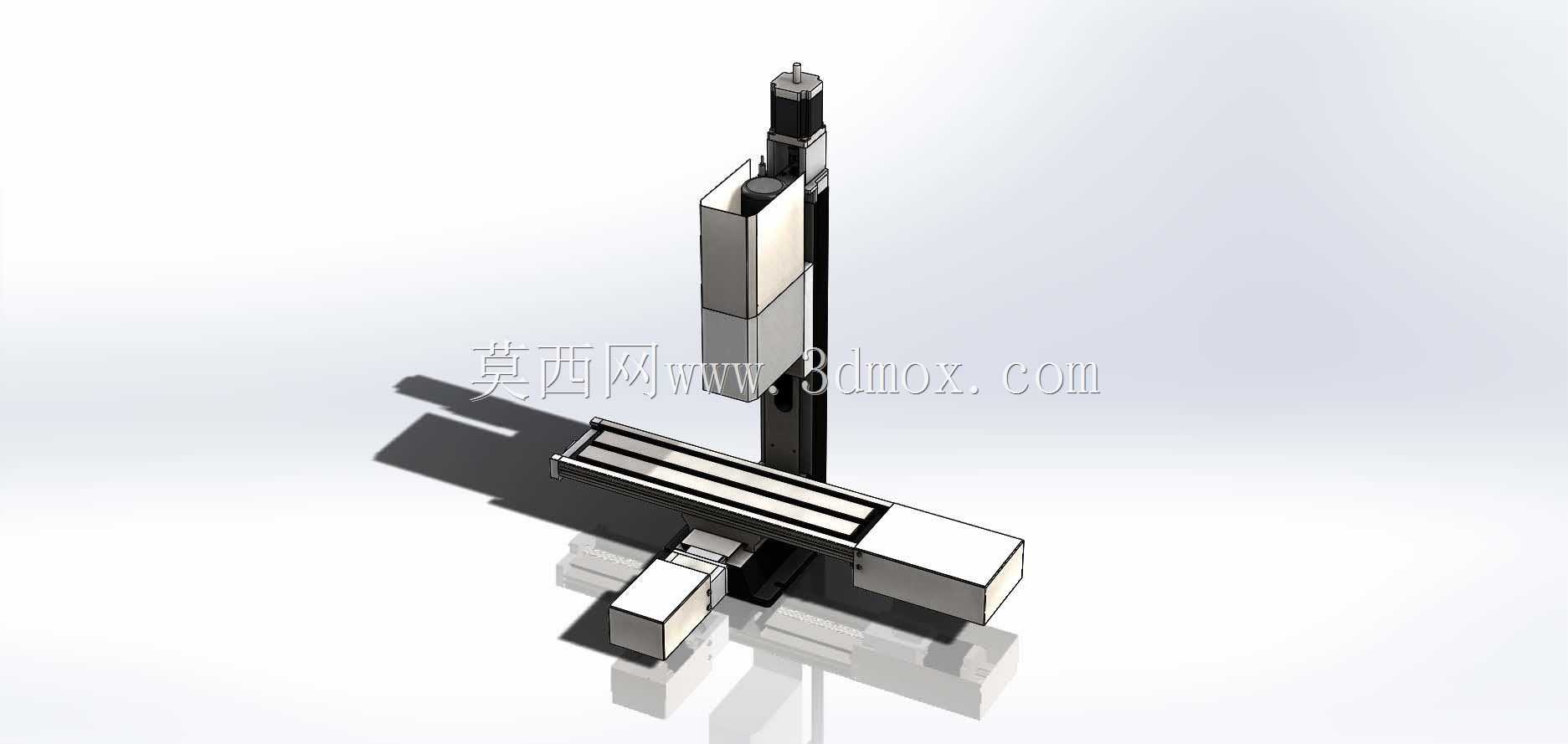

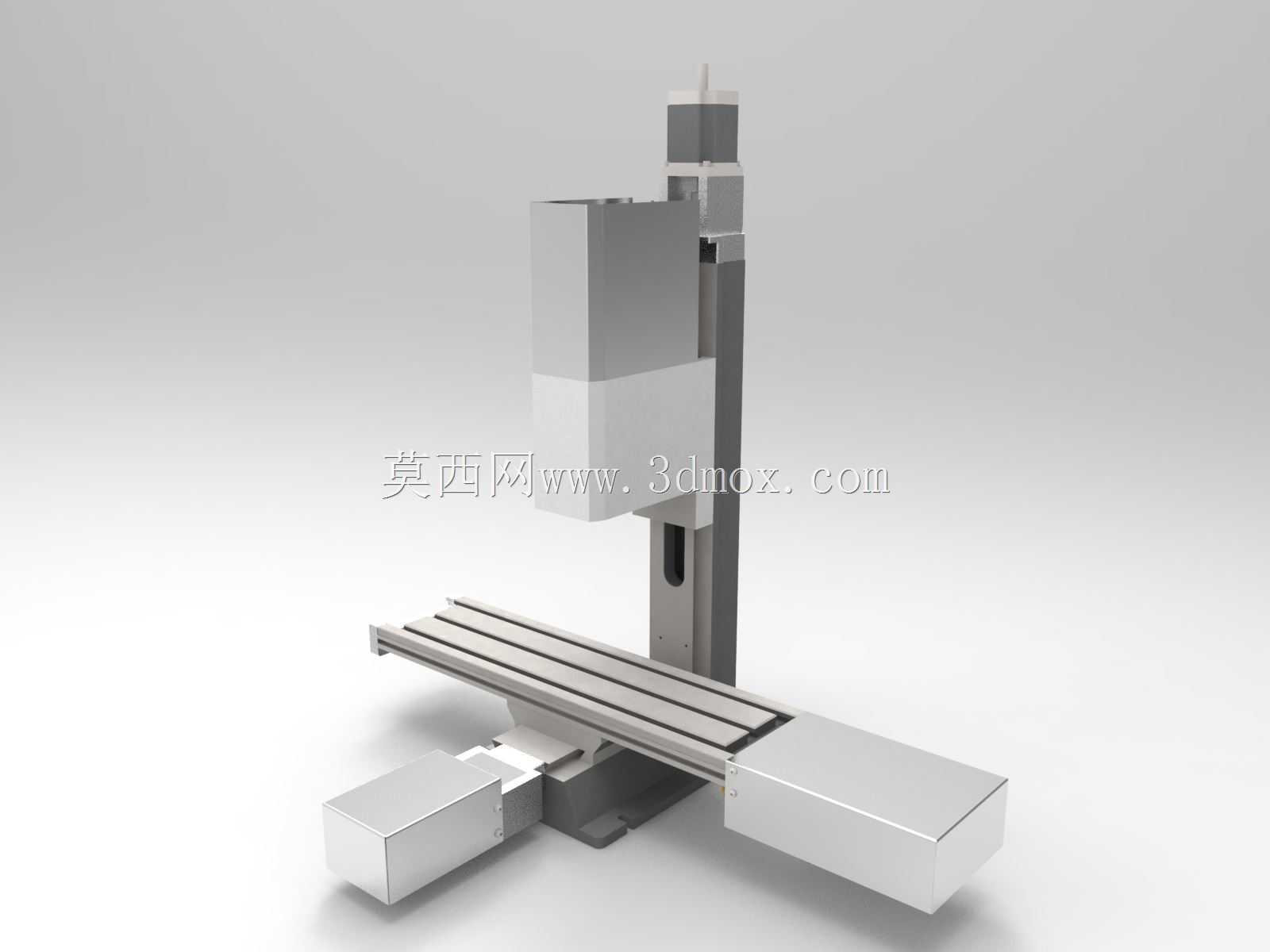

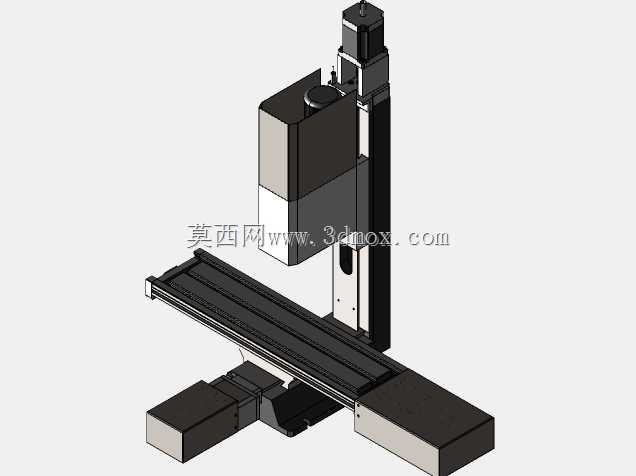

这款小型立式数控铣床主要面向小型加工工坊、职业院校实训教学、个人DIY加工场景设计，可完成小型金属零件、非金属结构件的铣削、钻孔、镗孔等常规机加工工序，适配小批量定制零件生产、教学演示、创客项目加工等多元使用需求，能够覆盖常规小型零件加工的精度与行程要求，相比工业级大型铣床占用空间更小，部署灵活，对安装场地的承重、空间要求更低，适合场地有限的小型生产与教学场景使用。设备采用立式主轴布局，整体结构分为床身基座、X/Y/Z三轴进给单元、主轴单元、驱动单元几个核心部分，三轴均采用滚珠丝杠搭配线性导轨的传动组合，相比传统梯形丝杠传动，反向间隙更小，传动效率更高，进给运动的平顺性与定位精度更有保障，能够满足数控加工的精准走位需求。驱动端适配标准规格的步进电机安装接口，可根据实际加工需求搭配不同扭矩的驱动电机，兼顾成本控制与动力输出需求。主轴单元采用皮带传动结构，相比直连主轴能够通过皮带轮配比调整主轴转速区间，同时缓冲切削过程中的振动冲击，延长主轴使用寿命，也可根据加工材质的不同灵活调整转速参数，适配不同材料的切削线速度要求。设计过程中对整机的安装边界做了合理规划，横向X轴行程覆盖工作台全长移动范围，纵向Y轴与垂向Z轴的行程设置匹配小型零件的加工尺寸需求，各轴的运动极限位置均预留了安全缓冲空间，避免超程碰撞损坏传动部件。床身基座采用分体式组装结构，降低了单件加工难度，各连接面均设计了定位止口，能够保证组装后的形位公差精度，导轨、丝杠的安装面均预留了刮研调整余量，可在装配阶段微调几何精度，保障整机运动精度。整机的走线槽、电机安装位、主轴固定座均做了集成化设计，减少外接管线的杂乱排布，降低后期维护的走线梳理难度，各润滑点位置预留了充足的操作空间，方便日常保养时加注润滑脂，延长传动部件的使用寿命。
