精密蜗轮蜗杆传动副结构设计

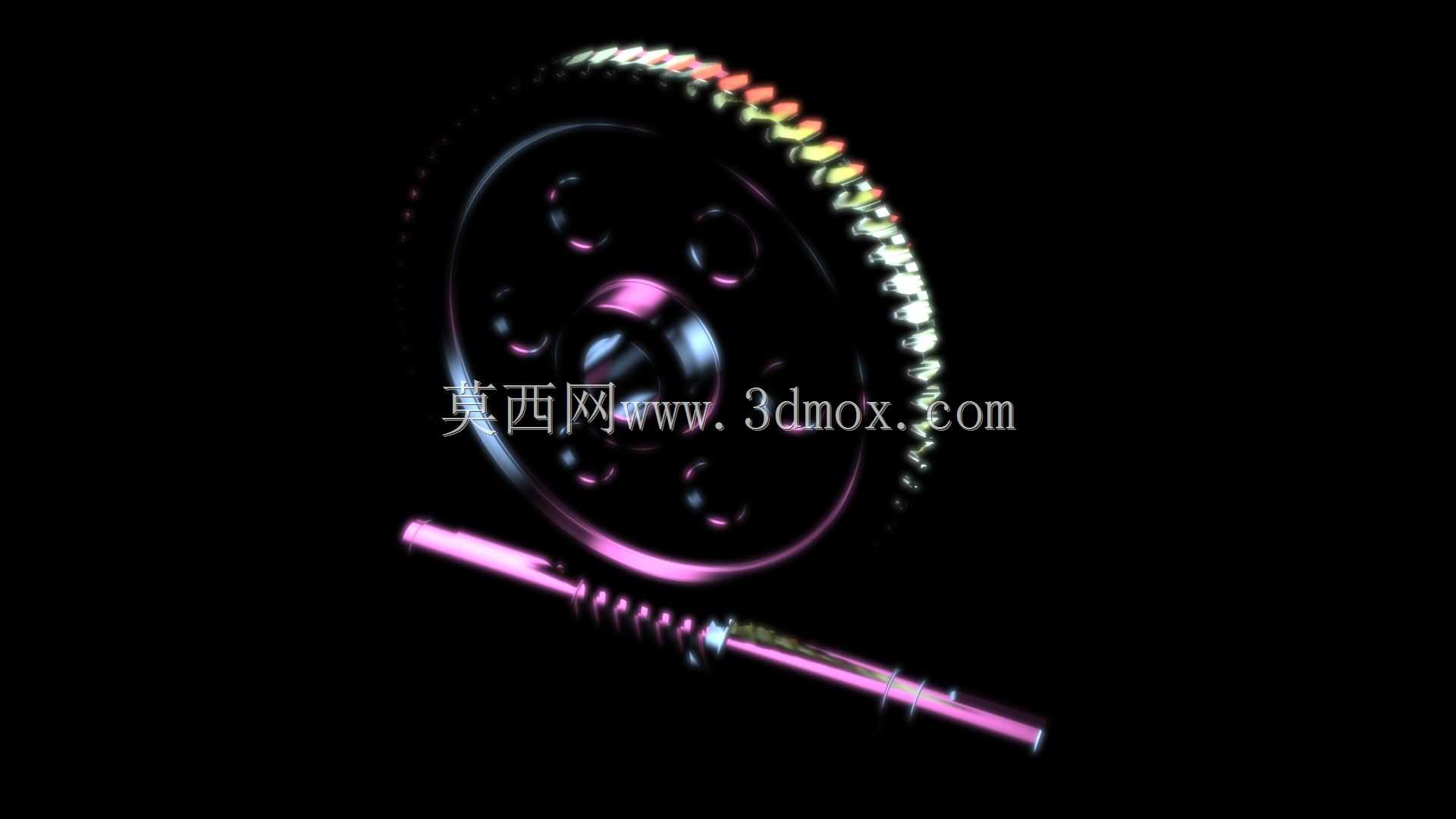

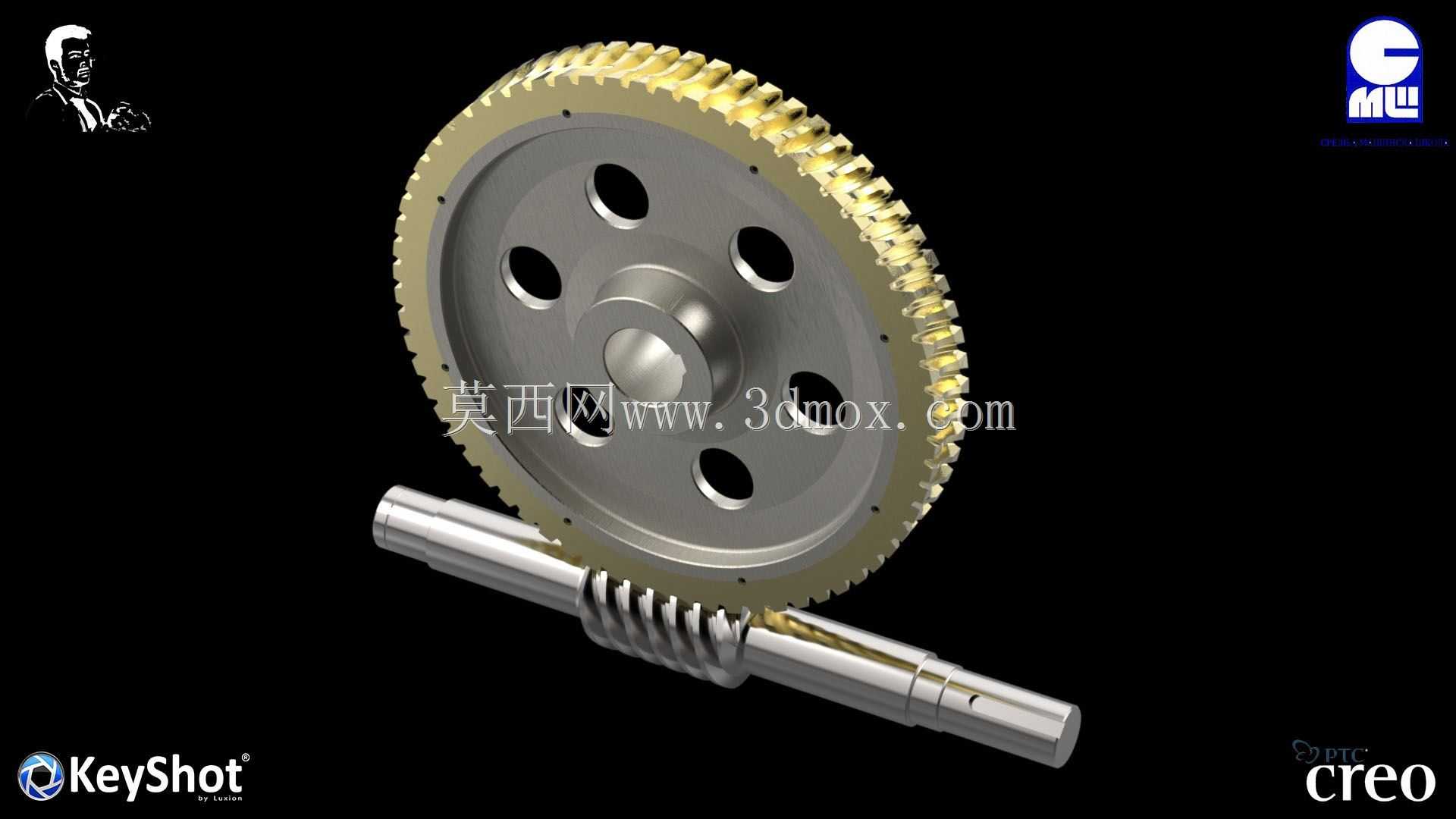

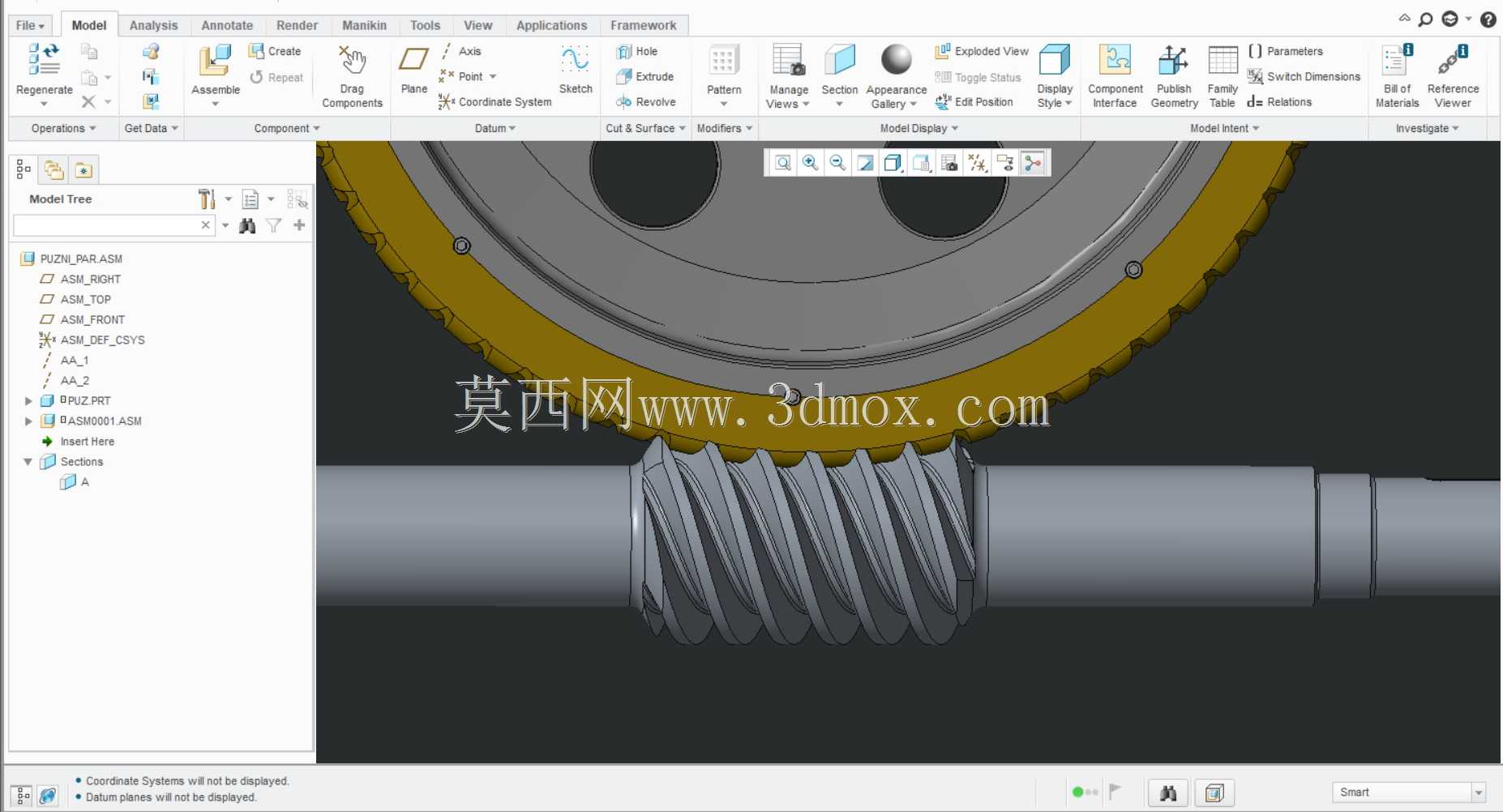

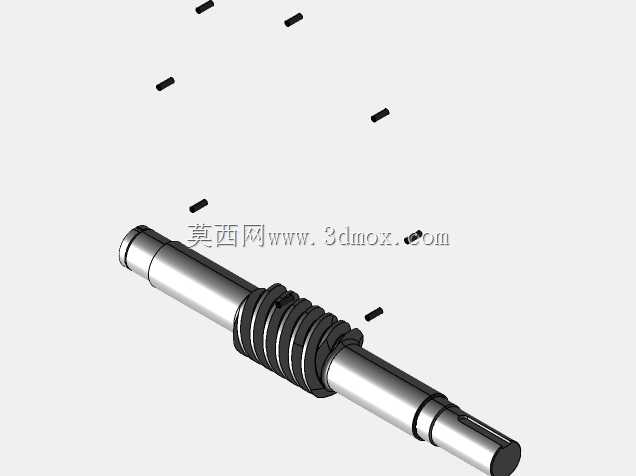

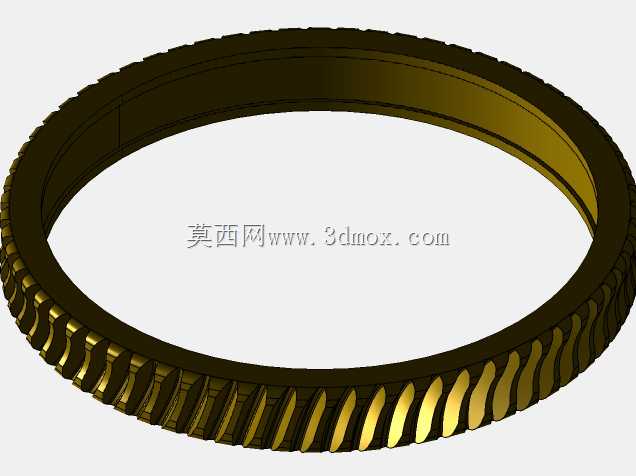

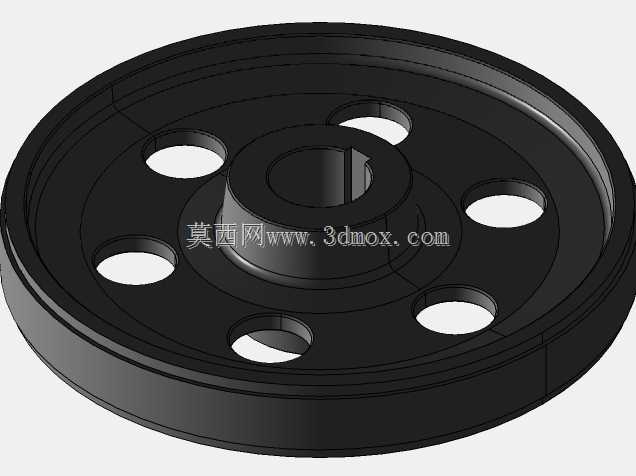

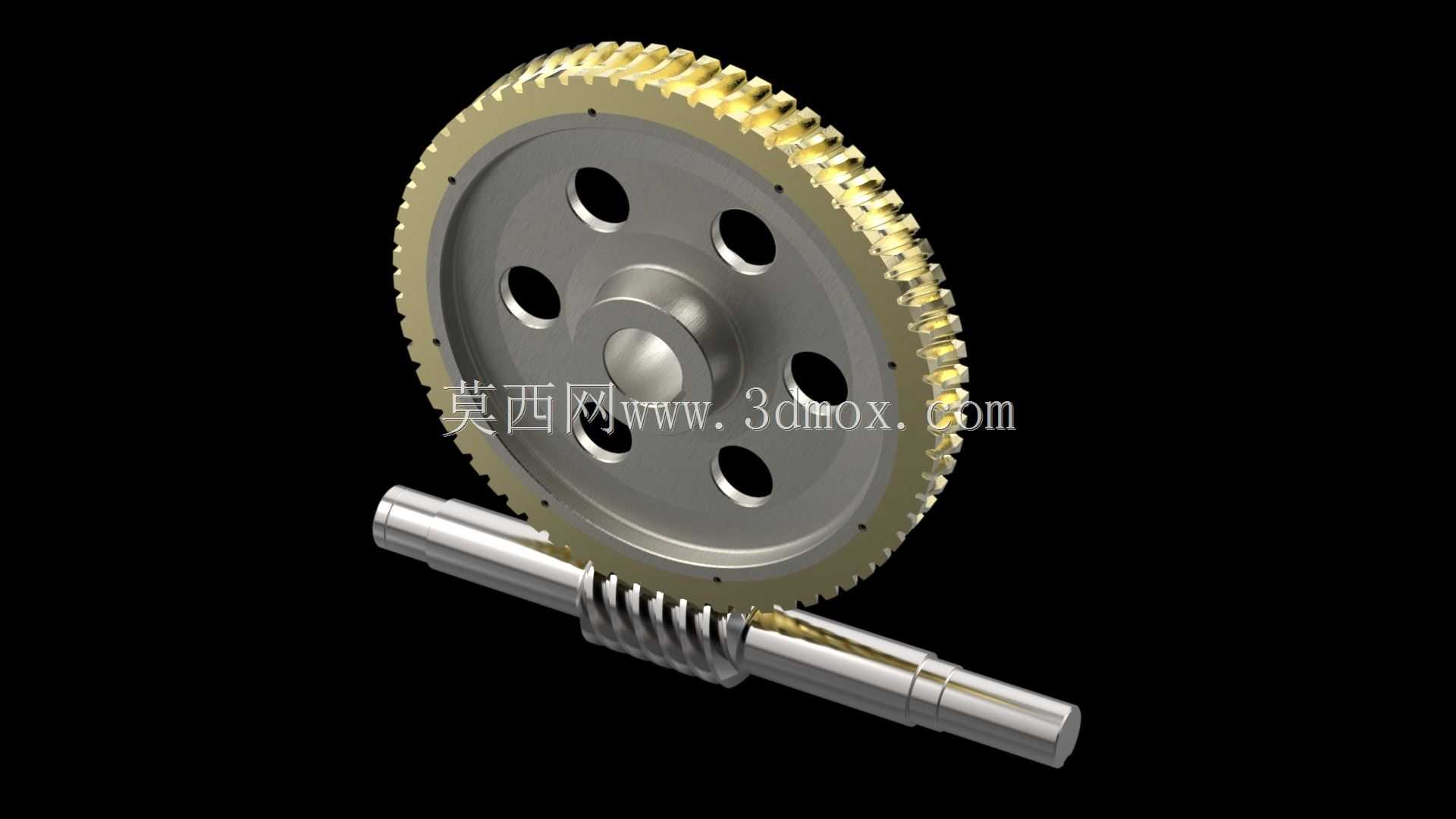

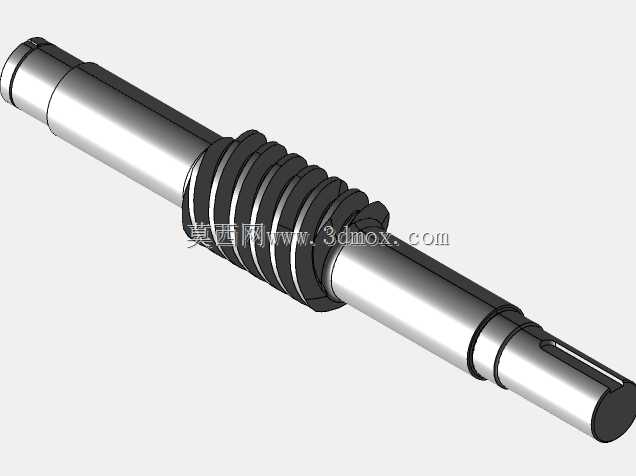

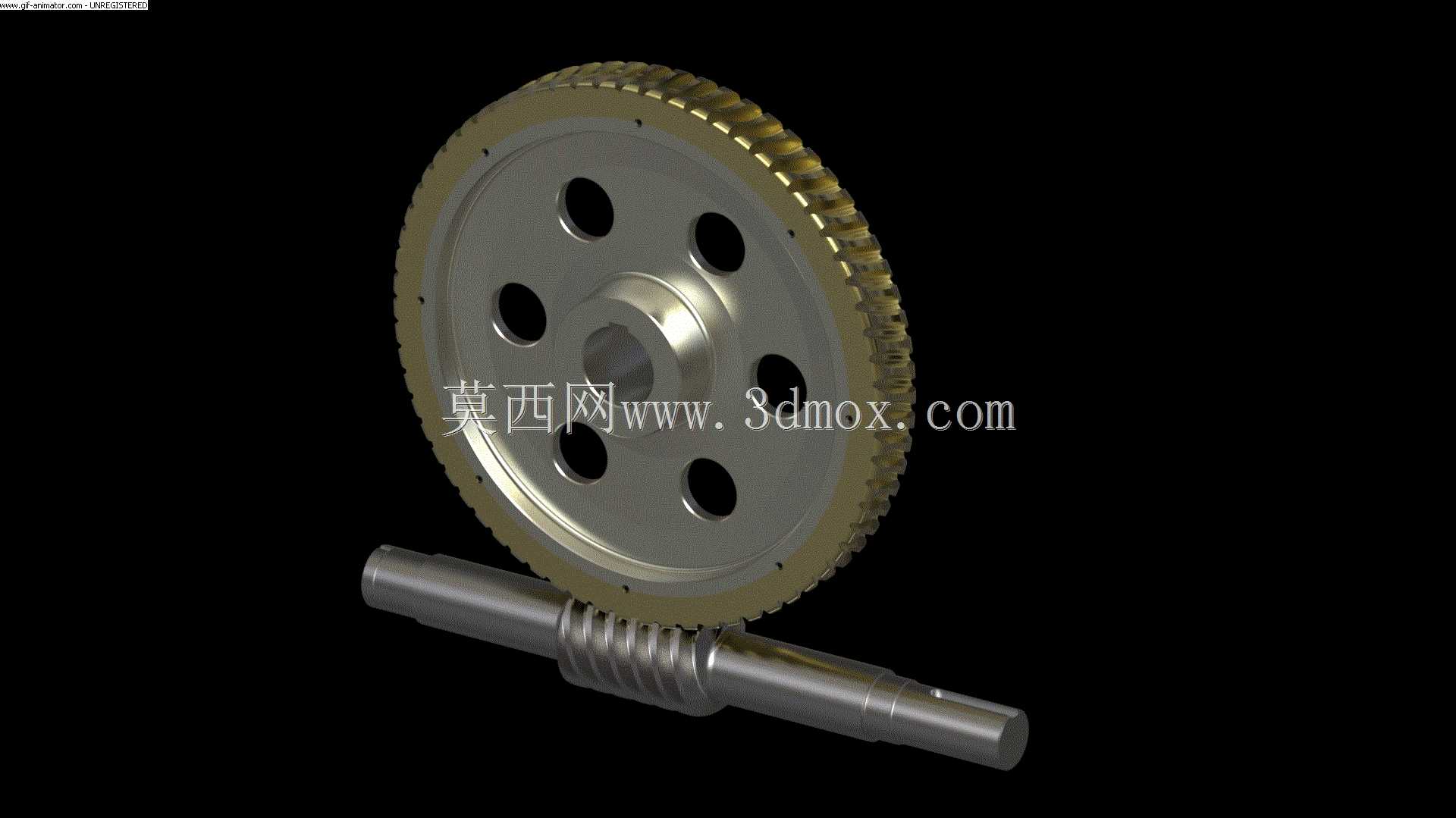

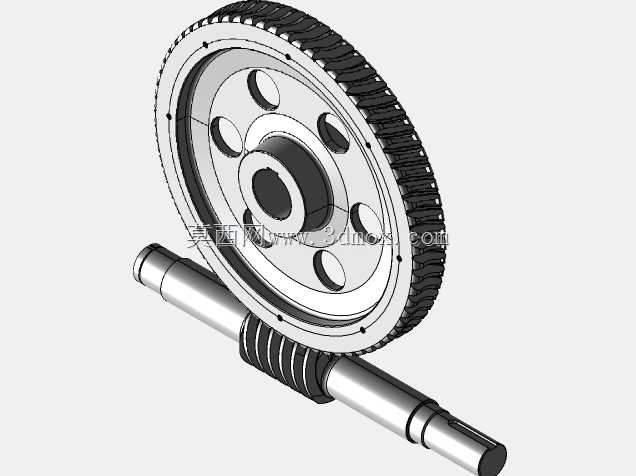

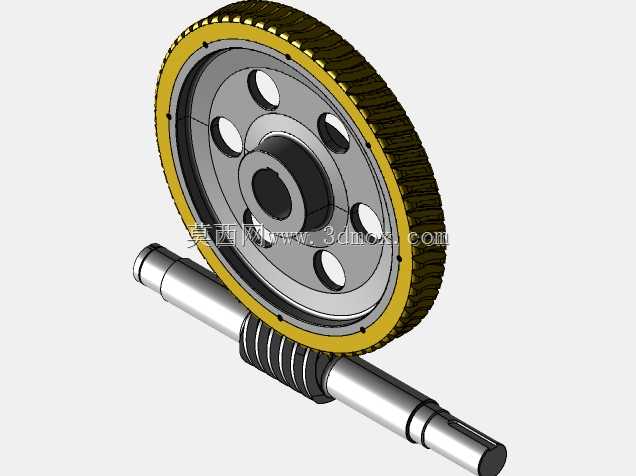

蜗轮蜗杆传动副是机械传动系统中实现大传动比、交错轴动力传递的核心构件，这套结构的设计完全围绕重载、低噪、高传动平稳性的工业场景需求展开，常见于输送设备的减速单元、精密机床的进给传动机构、起重设备的自锁传动段以及自动化生产线的分度驱动模块中，能够在空间交错的两轴之间完成转速与扭矩的转换，凭借单级即可实现大传动比的特性，大幅缩减传动链路的整体占用空间，同时反向自锁的特性可以避免设备停机后负载端倒转引发的安全风险，在垂直升降类传动场景中具备不可替代的应用价值。从功能特性来看，这套蜗轮蜗杆采用渐开线齿形啮合设计，蜗轮轮缘部分做了等厚环形结构设计，轮体上均匀分布六个圆形减重孔，在保证轮体结构强度、支撑刚性的前提下，尽可能降低转动构件的自身重量，减少转动惯量带来的传动冲击，让启停过程更加平顺；蜗轮中心的轴孔做了阶梯式结构设计，预留了轴承安装位与轴肩定位面，能够直接与配套传动轴完成装配定位，无需额外加装定位套环即可保证同轴度精度，轮缘的齿面经过啮合曲率优化，和蜗杆的齿面形成线接触啮合状态，相比普通齿轮传动的接触面积更大，单位面积承受的载荷更低，长期重载运行下的齿面磨损量更小，传动效率保持更稳定。蜗杆部分采用整体式轴齿一体化设计，轴段两端预留了轴承安装轴颈与传动连接端，既可以通过联轴器直接连接驱动电机输出轴，也可以加装同步带轮、链轮等构件完成动力输入，蜗杆的齿部升角经过精准计算，和蜗轮的啮合间隙控制在合理区间，既能够保证传动过程无卡滞，也可以避免间隙过大带来的回程误差，满足精密传动场景的精度要求。从安装边界来看，这套传动副的蜗轮外径与蜗杆长度做了适配性匹配，安装时需要保证两轴的中心距误差控制在允许公差范围内，同时保证两轴的交错角度为90度，避免齿面偏载引发的异常磨损；蜗轮的端面预留了均匀分布的连接螺孔，可以直接和输出端的连接法兰、传动轮毂完成固定，蜗杆两端的轴颈尺寸适配常规标准深沟球轴承的安装尺寸，不需要定制特殊规格轴承即可完成整机装配，能够直接适配现有通用减速箱体的安装尺寸，大幅降低设备改造成本。设计过程中充分考虑了润滑维护的需求，蜗轮与蜗杆的啮合位置预留了充足的存油空间，运行时齿轮油能够顺利进入啮合齿面形成油膜，减少金属直接接触带来的磨损与传动噪音，整体结构没有冗余的异形构件，加工工艺性良好，蜗轮轮体可采用铸铁材料加工，轮缘可根据载荷需求选择铜合金材料提升耐磨性能，蜗杆可采用合金钢调质后齿面淬火处理，兼顾制造成本与使用寿命，能够覆盖从轻载自动化设备到重载工业装备的不同传动需求。
