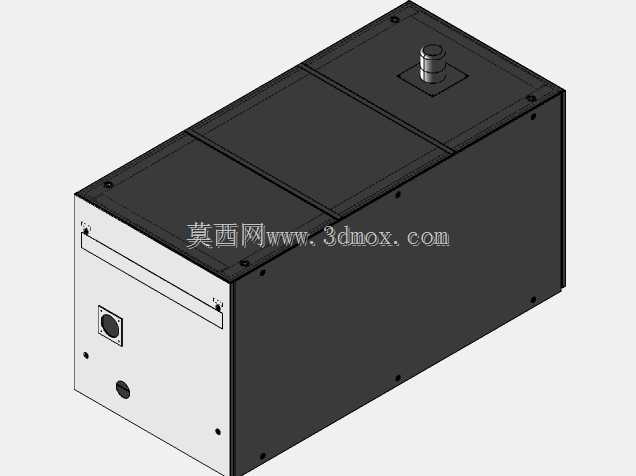

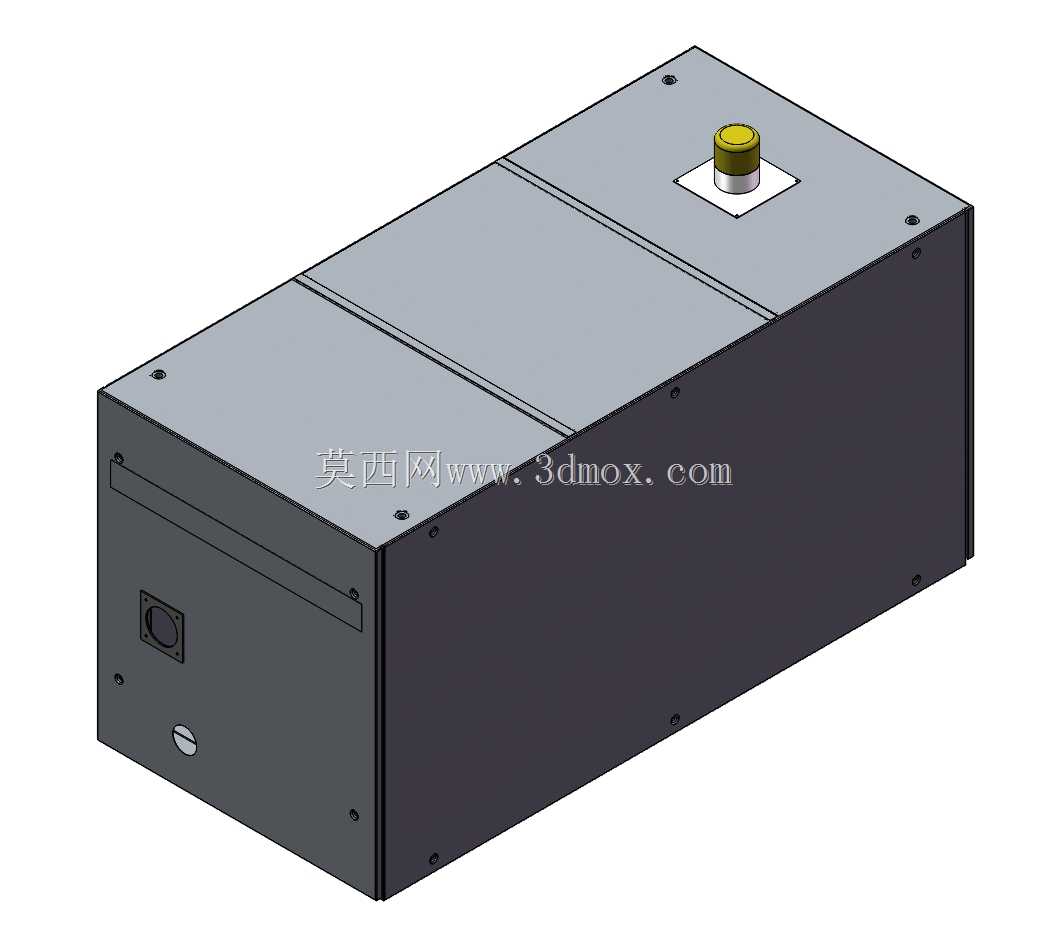

发那科激光发生器内部结构展示

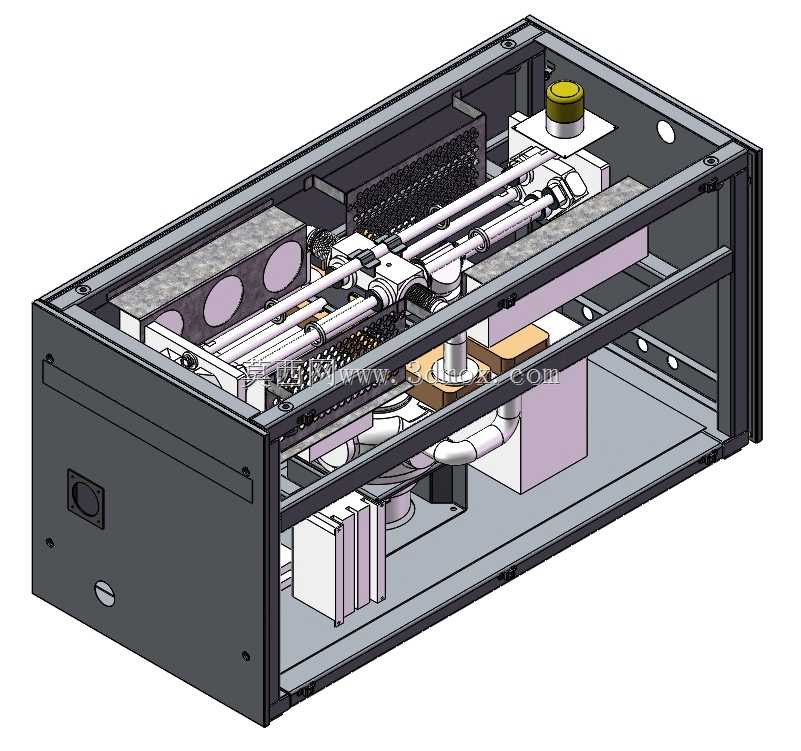

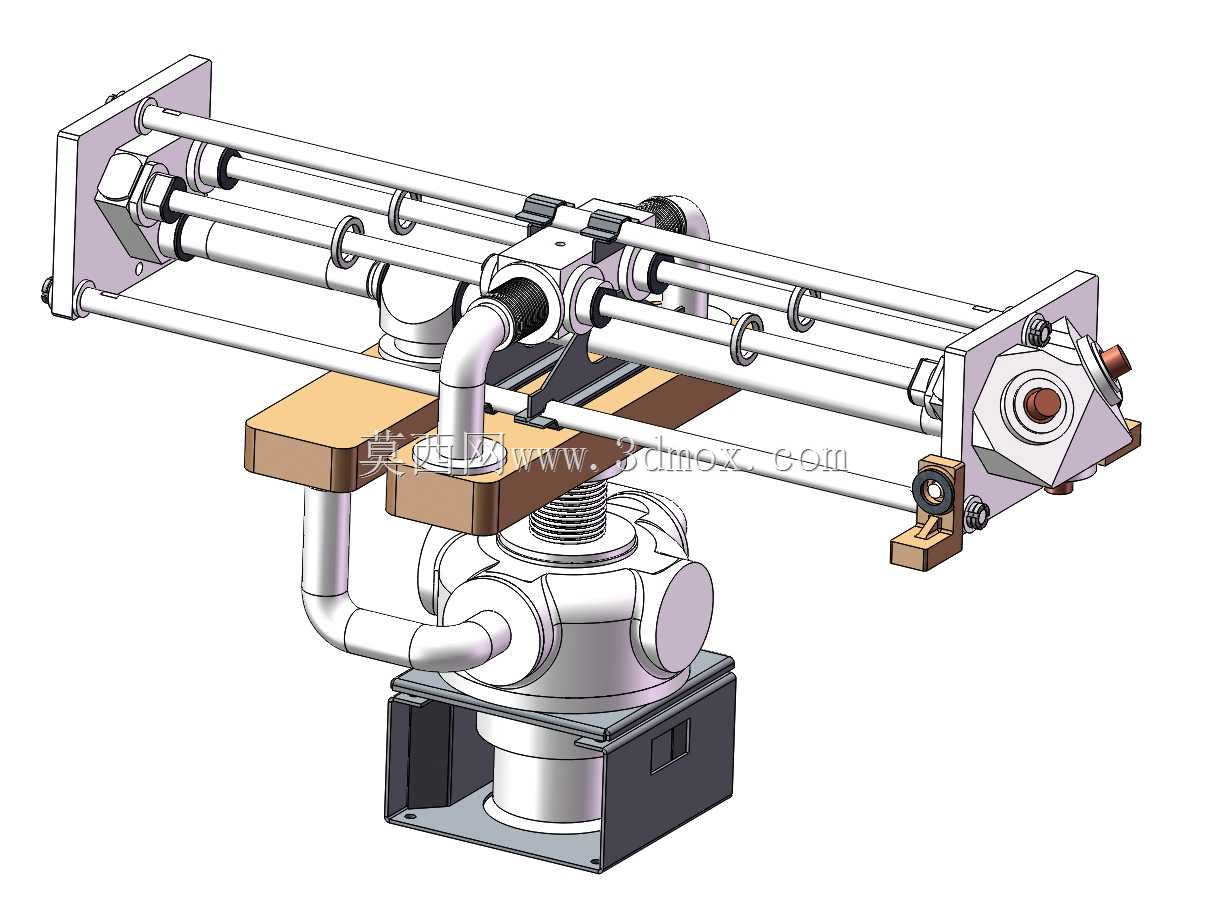

这款激光发生器主要面向工业激光加工场景，可配套用于激光切割、激光焊接、激光打标等加工设备，作为核心光源发生单元为终端加工工序提供稳定可控的激光输出，在钣金加工、五金制品制造、汽车零部件加工等领域有着广泛的应用空间，能够为薄金属板材的高精度加工提供核心动力支撑。从实际用途来看，该设备承担着激光能量生成、光路校准传输、运行状态调控的核心作用，内部集成了光路传导组件、能量调控模块、散热单元以及电气控制元件，能够将输入的电能转化为符合加工参数要求的激光能量，通过输出端口传导至加工头端，完成对工件的非接触式加工作业。从功能特性来看，该模型完整还原了设备的内部布局逻辑，外部采用封闭式金属钣金机箱结构，既可以为内部精密光学、电气元件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅对核心元件的损伤，也能通过机箱上预留的通风孔位配合内部散热结构，带走设备长时间高负荷运行产生的热量，保证激光输出功率的稳定性。机箱侧面预留了电气接口与安装固定孔位，方便与外部控制系统、冷却系统进行管线连接，也便于设备整体在加工设备机架上的固定安装。在设计思路上，该模型采用分层布局的结构规划，将光学传导组件布置在机箱上层的防护区域，减少外部震动对光路校准精度的影响；将电气控制元件与功率模块布置在机箱下层区域，方便接线维护与散热风道的规划；顶部预留的调节旋钮可用于现场调试时的光路微调与参数校准，无需完全拆解机箱即可完成常规调试作业。从外形尺寸与安装边界来看，该设备采用标准卧式箱型结构，整体长宽高比例适配常见工业加工设备的安装仓尺寸，机箱底部预留的安装孔位符合通用工业机架的安装孔距标准，安装时仅需预留对应接线与散热的操作空间即可完成部署，外部接口位置统一规划在机箱侧端，能够减少管线弯折半径，降低现场布线的难度，同时机箱的边角做了圆弧过渡处理，避免安装调试过程中尖锐边角对操作人员造成磕碰损伤。
